法兰面六角带帽螺栓紧固连接件

　　在各类机械装配场景里，这类带法兰面的六角螺栓是十分常见的紧固元件，从普通的民用设备机架拼接，到工业生产线的工装夹具固定，再到小型动力设备的壳体连接，都能见到它的应用身影。和普通外六角螺栓不同，它头部自带的法兰盘结构，在拧紧时可以直接增大与被连接件表面的接触面积，不需要额外加装平垫圈，就能有效分散螺栓头部对被压件的压应力，避免较薄的钣金件、铝合金件在拧紧过程中出现压痕甚至局部变形的问题，尤其适合被连接件表面硬度偏低、或者安装空间受限无法额外放置垫圈的装配场景。

　　从结构设计逻辑来看，这款螺栓的六角头部采用标准对边尺寸设计，能够适配常规的开口扳手、套筒扳手、梅花扳手等通用紧固工具，现场装配时不需要准备特殊规格的工装，一线装配人员可以直接使用现有工具完成拧紧作业，降低了现场装配的工具适配成本。头部法兰盘的下表面做了平整处理，和螺纹轴线保持严格的垂直度，保证拧紧时法兰面能够完全贴合被连接件表面，不会出现偏载导致的预紧力不均问题，避免长期受振动后出现螺栓松动的情况。

　　螺纹部分采用标准公制粗牙螺纹设计，牙型角符合通用紧固件标准，具备良好的互换性，即便后期维护时需要更换同规格螺栓，也能直接采购标准件完成替换，不需要重新攻丝或者修改安装孔位。螺纹的收尾部分做了合理的退刀结构，不会出现尾牙乱牙的问题，拧入螺纹孔或者配合螺母锁紧时，能够顺畅旋入，不会出现卡滞、刮伤螺纹孔内壁的情况。螺栓头部的顶面做了清晰的规格标识区域，即便安装完成后，也能从外露的头部顶面直接识别螺栓的性能等级、规格参数，方便后期设备巡检、维护时快速核对紧固件信息，避免错用不同性能等级的紧固件带来的连接失效风险。

　　从安装边界来看，这款螺栓的法兰盘外径比六角头部的外接圆直径更大，设计安装孔时，通孔直径需要略大于螺纹大径，同时要小于法兰盘外径，保证法兰面能够完全覆盖安装孔周边的接触面，不会出现法兰面陷入安装孔的情况。设计被连接件的安装空间时，需要预留足够的扳手操作空间，六角头部周边要留出至少能容纳套筒垂直套入的空间，避免出现扳手无法就位、只能使用开口扳手倾斜拧紧的情况，倾斜拧紧很容易导致螺栓头部受力不均，出现滑棱甚至预紧力不足的问题。

　　在实际选型应用时，需要根据被连接件的总厚度选择对应螺纹长度的规格，保证拧紧后螺纹能够露出螺母2-3个牙距，既保证足够的螺纹啮合长度，提供可靠的连接强度，也不会因为螺纹过长导致端部顶碰其他内部零件，或者在设备运行过程中剐蹭周边的管线、运动部件。如果是应用在有振动的工况场景，比如振动输送机、小型冲压设备的连接位置，可以配合法兰面螺母或者防松垫圈使用，进一步提升连接的防松性能，避免长期振动下螺栓出现回转松动。

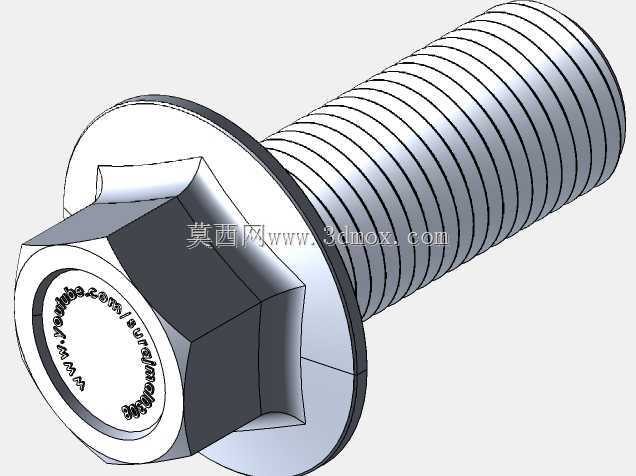

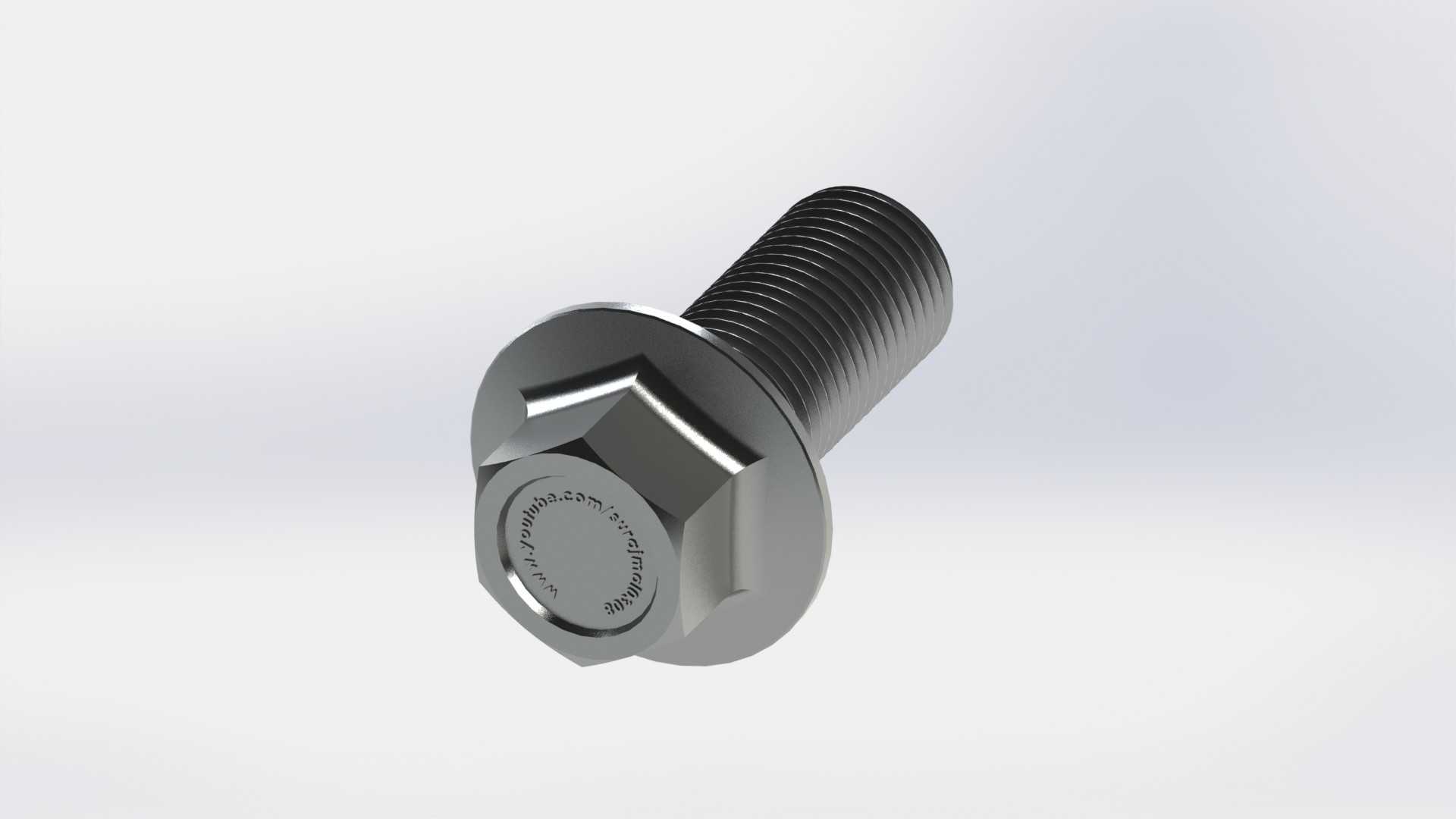

　　这类紧固件的三维建模过程中，需要重点保证螺纹牙型的参数准确性，以及六角头部、法兰盘的同轴度要求，建模时先绘制螺栓的主体回转轮廓，通过回转命令生成杆部与法兰、头部的基础实体，再通过拉伸切除生成六角头部结构，最后通过螺旋线扫描切除生成标准螺纹结构，建模完成后需要核对各关键尺寸的配合公差，保证导出的通用格式模型能够直接用于装配干涉检查、安装孔位匹配验证，结构设计人员可以直接将模型调入装配体，验证安装空间是否充足、螺栓长度是否适配，减少实际生产装配时出现的干涉、长度不匹配问题。
