标准双槽绳轮传动构件结构设计

　　在起重吊装、物料输送、索道牵引以及轻工纺织的排线机构中，绳轮是承担绳索导向、载荷传递、转向支撑的核心受力构件，其结构合理性直接决定整套绳索传动系统的运行稳定性与绳索使用寿命。这款双槽结构的绳轮，在设计阶段优先匹配常规圆截面纤维绳、钢丝绳的使用工况，轮缘的绳槽截面采用圆弧过渡设计，槽底曲率半径比适配绳索的公称半径大3%-5%，既可以避免绳索在槽内出现卡滞、硬弯折的问题，也能保证绳索与轮槽的接触面积足够，降低局部接触应力，减少绳索外层的磨损速率。

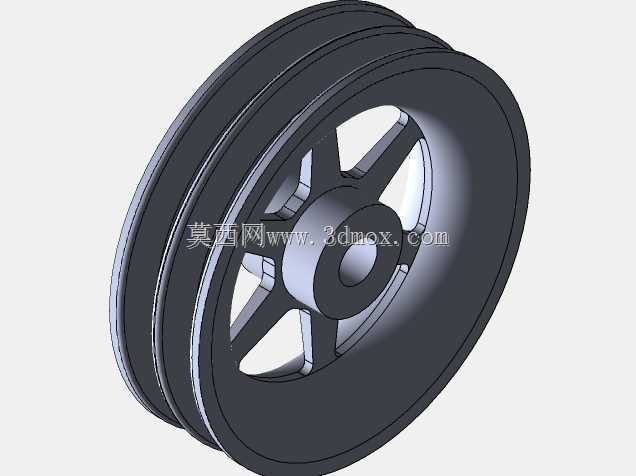

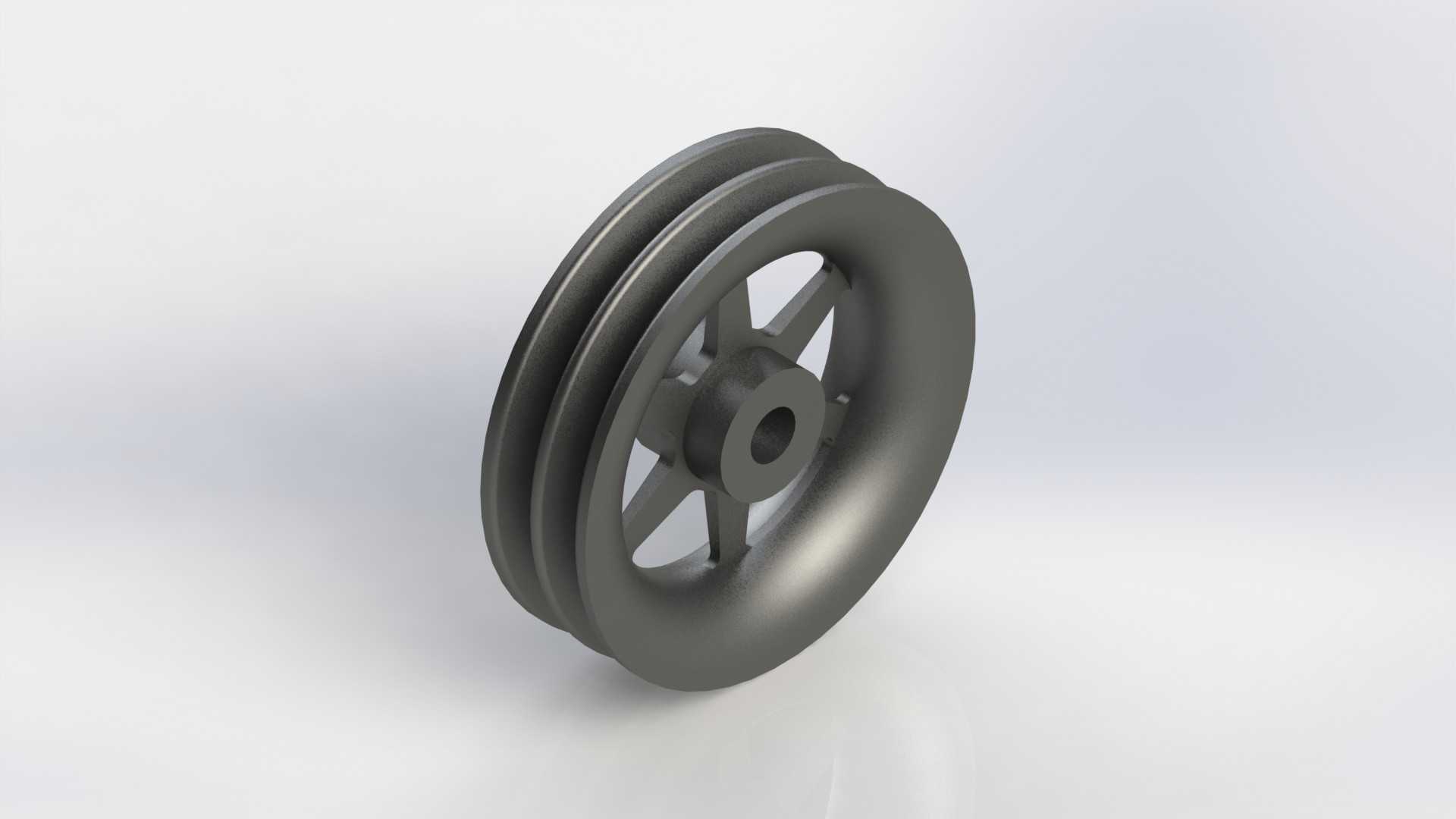

　　从结构布局来看，该绳轮采用轮辐式轻量化设计，五根等角度分布的辐板连接中心轮毂与外缘轮体，相比实心轮体结构，在保证整体抗弯、抗扭刚度的前提下，能有效降低轮体自身转动惯量，减少设备启动、换向过程中的惯性冲击，同时也能节约铸造成本，降低整体自重。中心轮毂部位设计有贯通的安装轴孔，孔壁预留了键槽加工余量，可根据实际安装的轴径、传动扭矩需求选配平键连接，保证扭矩传递过程中不会出现轮轴相对滑动；轮毂两端的凸台结构比辐板平面高出一定尺寸，安装时可以抵住轴承端面或者轴用挡圈，实现轮体的轴向定位，避免运行过程中出现轴向窜动，磨损相邻的机架构件。

　　轮缘部分的双槽设计，可同时容纳两根独立的绳索运行，既可以用于双绳同步提升的起重机构，平衡吊点两侧的载荷，也可以在绳索导向系统中实现两股绳索的独立转向，减少单轮多绳布置时的绳索干涉问题。绳槽的边缘做了圆角钝化处理，没有尖锐的切削棱边，能避免绳索在进出绳槽的过程中被棱边刮磨断丝，延长绳索的更换周期。轮体的壁厚设计遵循等强度原则，轮缘、辐板、轮毂的过渡位置均采用大圆角过渡，避免铸造或者机加工过程中出现应力集中，防止长期受交变载荷作用下出现疲劳裂纹。

　　在实际安装适配层面，该绳轮的安装边界需要匹配对应直径的支撑轴，轴的长度需要覆盖轮毂的总宽度，同时预留轴承、挡圈的安装空间；轮体的径向最大尺寸需要与周边机架、护罩预留足够的安全间隙，避免运行过程中轮体旋转剐蹭周边构件，绳索的进出绳角度需要控制在绳槽允许的偏角范围内，一般不超过4度，防止绳索在运行过程中脱槽，或者与槽边产生过度的侧向磨损。在矿山斜井提升、车间电动葫芦、建筑吊篮的提升机构中，这类绳轮通常会搭配深沟球轴承安装在固定心轴上，轮体随绳索的牵引自由转动，将绳索滑动摩擦转化为滚动摩擦，大幅降低绳索传动过程中的阻力，减少动力损耗；而在索道转向、线缆敷设的导向工位，绳轮的安装座通常会设计角度调节结构，保证绳槽的切线方向与绳索走向完全一致，避免绳索出现偏磨。

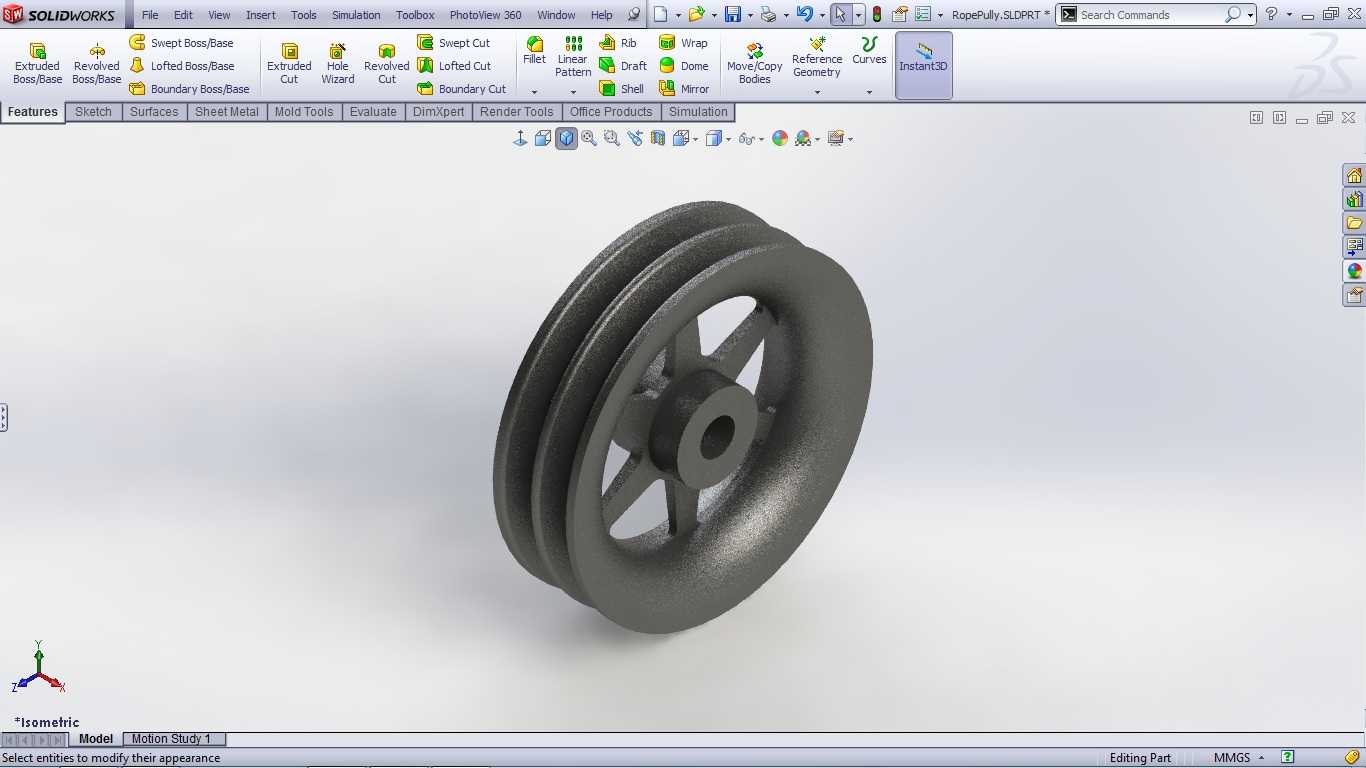

　　设计建模过程中，轮体的各部分尺寸严格遵循机械设计手册中绳轮的相关参数规范，绳槽的深度、槽口宽度、轮缘厚度都对应适配绳索的直径范围做了匹配校验，辐板的厚度、轮毂的长度都经过受力校核，在额定载荷下轮体的径向变形量控制在允许范围内，不会因为变形导致绳槽间距变化，影响绳索的正常运行。中心轴孔的同轴度、轮缘的圆度公差都按照通用机械传动件的精度等级设定，保证轮体高速转动时的动平衡性能，减少运行过程中的振动和噪音。对于需要在户外、高腐蚀环境下使用的场景，该结构也预留了表面处理的工艺余量，可通过镀锌、喷塑等工艺提升轮体的防锈耐腐蚀能力，适配不同工况的使用需求。
