商用车承载式桁架底盘结构设计

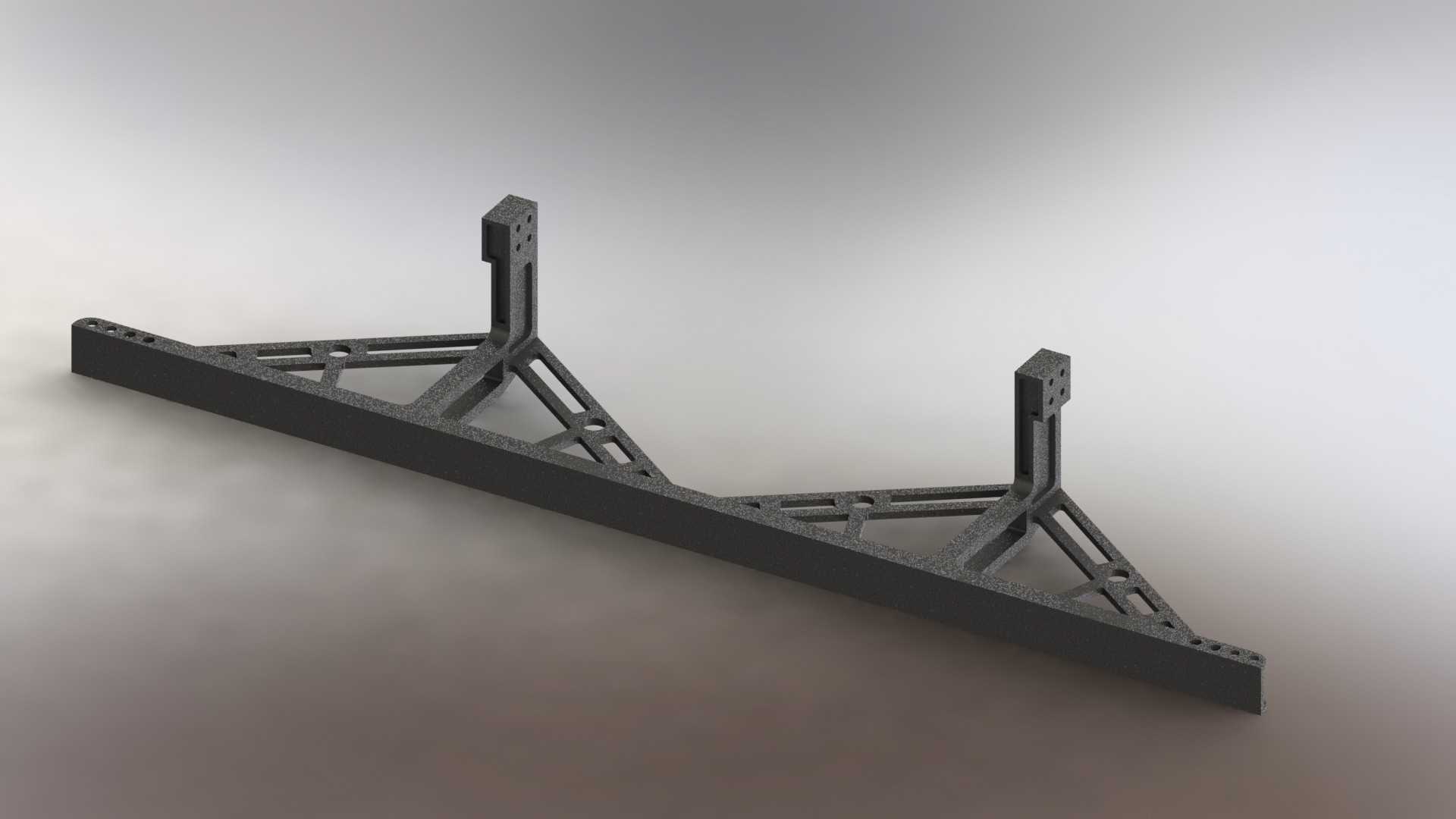

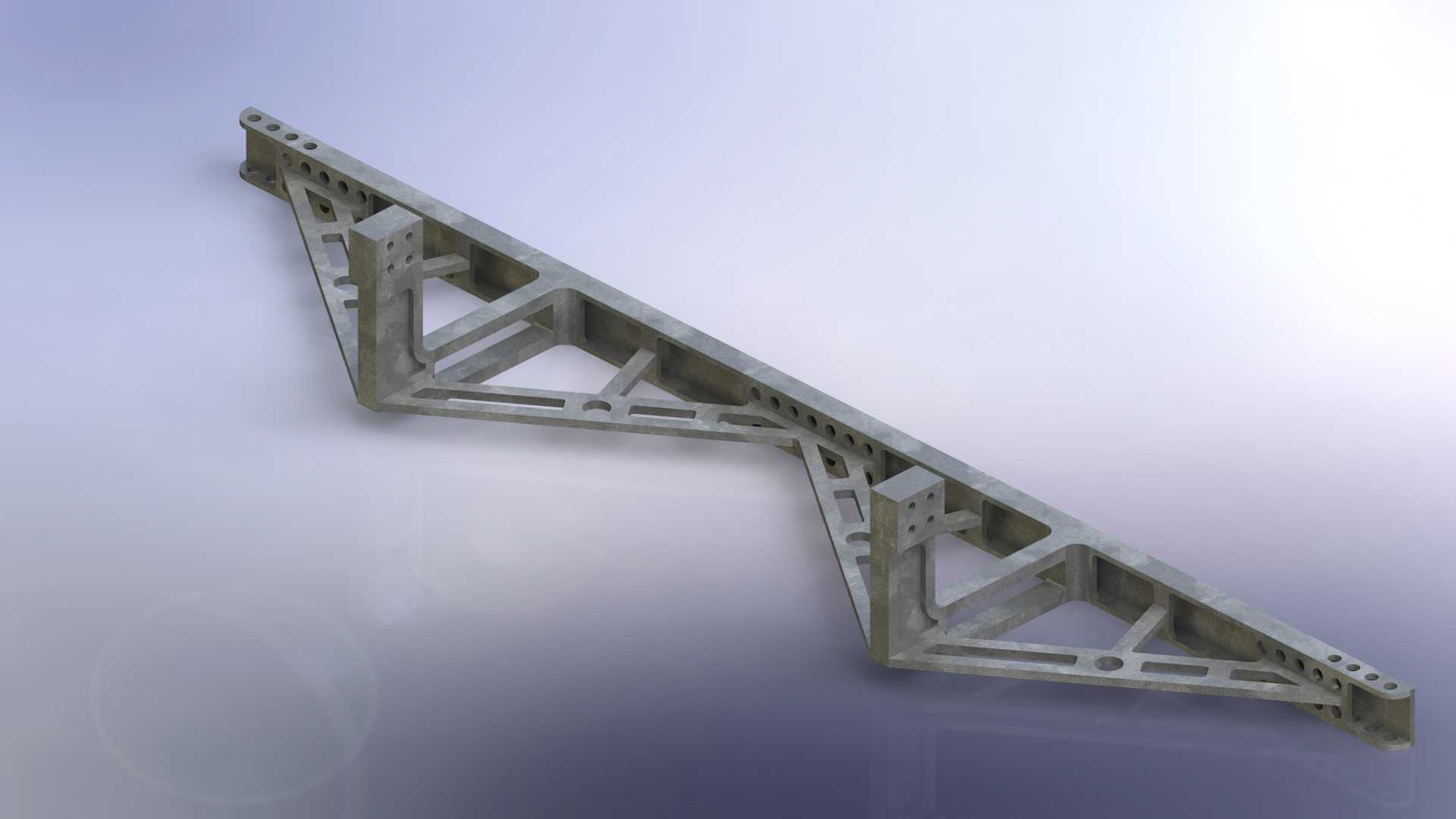

在商用车整车结构体系中，底盘车架作为承接全部上装载荷、传递行驶动力与路面冲击的核心承载部件，其结构合理性直接决定整车的承载能力、行驶稳定性与服役寿命。本次呈现的桁架式底盘结构，跳出了传统重型卡车常用的纵梁加横梁的槽钢结构思路，采用一体化桁架式镂空设计，在保证结构强度的前提下大幅降低了结构自重，适配新能源商用车、特种改装作业车对底盘轻量化的严苛需求。

从实际应用场景来看，该结构可适配总质量12-18吨级的中型载货卡车、市政作业专用车以及短途运输电动卡车，这类车型日常行驶工况多覆盖城市铺装路面、城郊非铺装碎石路面，频繁启停带来的纵向冲击、转弯时的侧向扭矩、装载不均导致的偏载力矩，都会直接作用在底盘结构上。设计阶段针对三类典型载荷工况做了结构优化：第一类是满载匀速行驶的静载工况，此时上装载荷均匀分布在底盘上平面的安装点位，桁架的斜向腹杆将垂直载荷分解为沿杆件轴向的拉压力，避免传统槽钢梁易出现的局部腹板失稳问题；第二类是紧急制动与急转向的动载工况，此时纵向惯性力与侧向离心力会在底盘前后端、左右侧形成附加弯矩，结构两端的加强安装座通过加厚的节点板将力分散到多根腹杆上，避免应力集中在单一部件连接处；第三类是凹凸路面的冲击载荷工况，车轮通过悬架传递上来的瞬时冲击会在悬架安装点位形成峰值应力，设计时在悬架连接位置做了局部结构加厚，同时通过桁架的镂空结构预留了形变吸能空间，避免瞬时冲击导致结构开裂。

从安装边界来看，该底盘结构两端预留的多组安装孔位，可直接适配主流中型商用车的悬架固定支架、转向机安装座、动力总成悬置点位，上平面的均匀分布安装孔可适配货厢、专用作业上装的固定需求，不需要额外在底盘上焊接附加支架，减少现场改装的焊接工作量，也避免焊接热应力对底盘结构强度的损伤。结构的整体外形尺寸适配常规中型商用车的车架宽度要求，两侧的桁架镂空区域可预留出管线布置空间，制动管路、电气线束、燃油管路或者高压线缆都可以从桁架内部空腔穿过，既可以对管线形成结构保护，避免行驶中飞石击打管线造成损坏，也能让整车底盘布置更加规整，减少外露管线带来的风阻与老化风险。

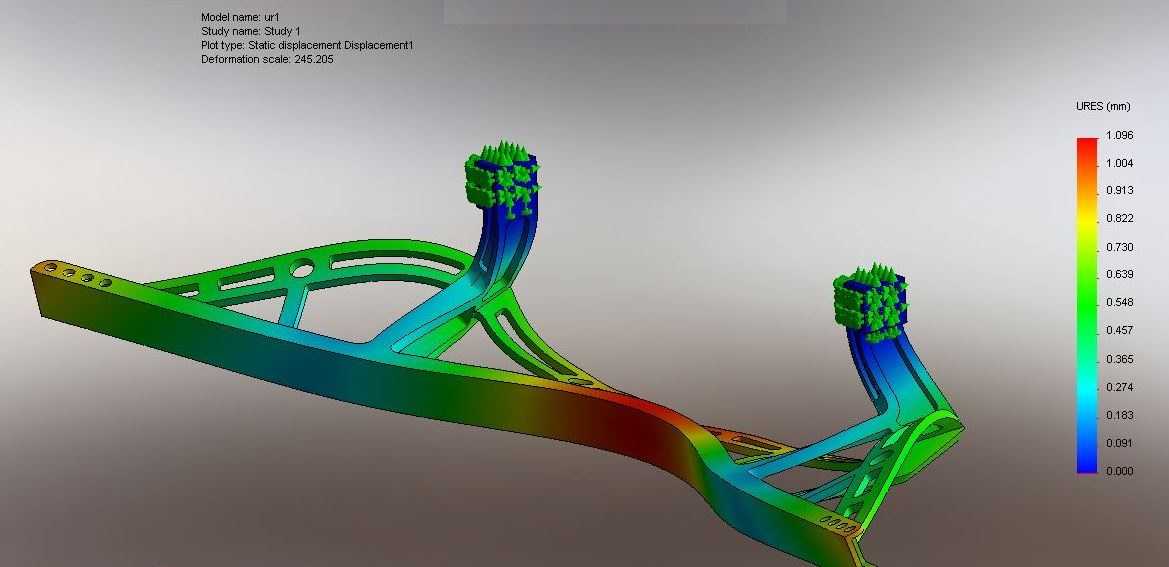

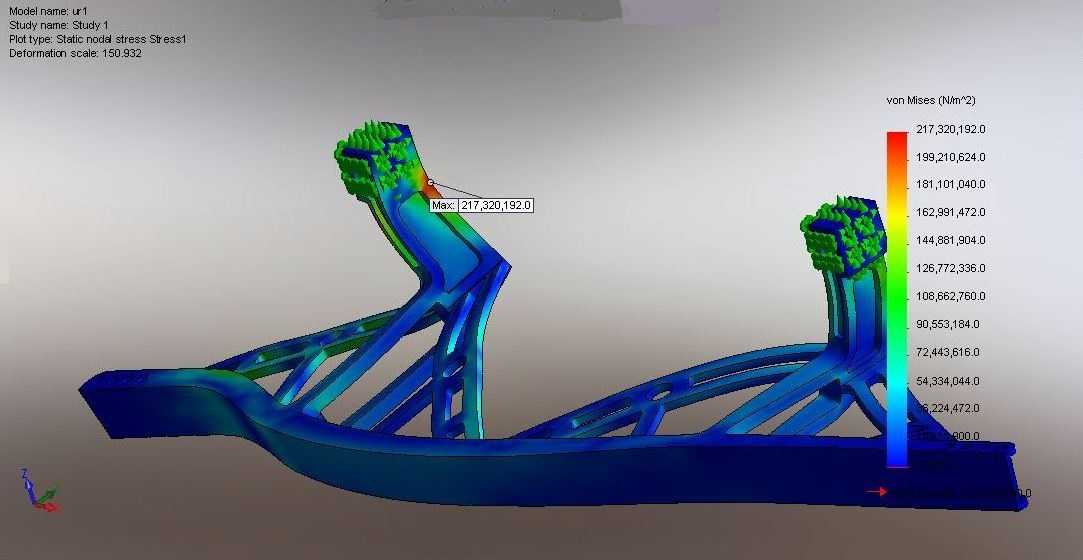

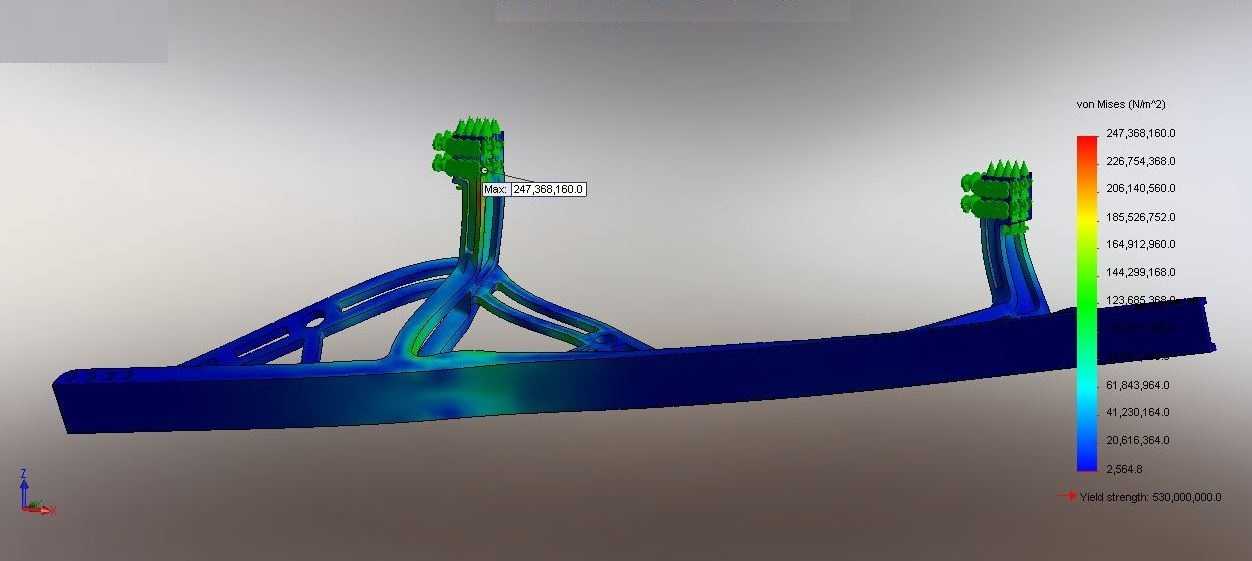

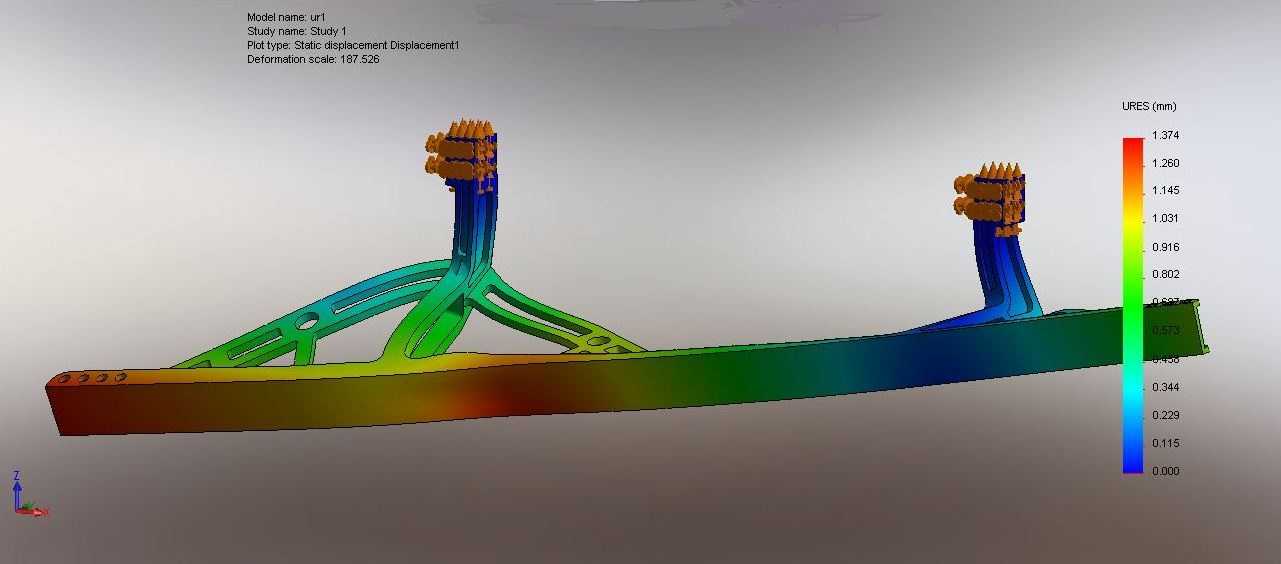

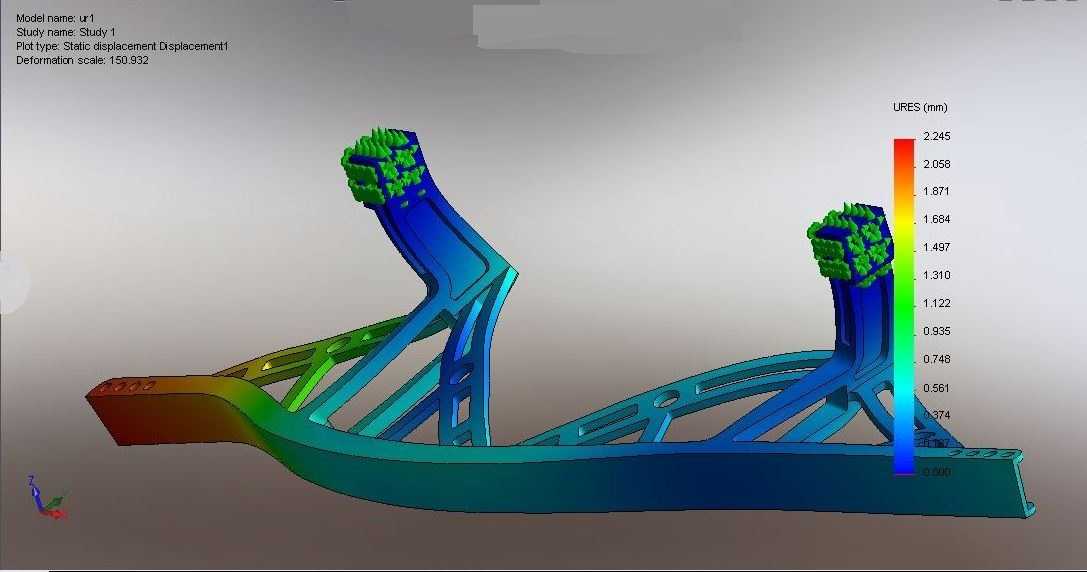

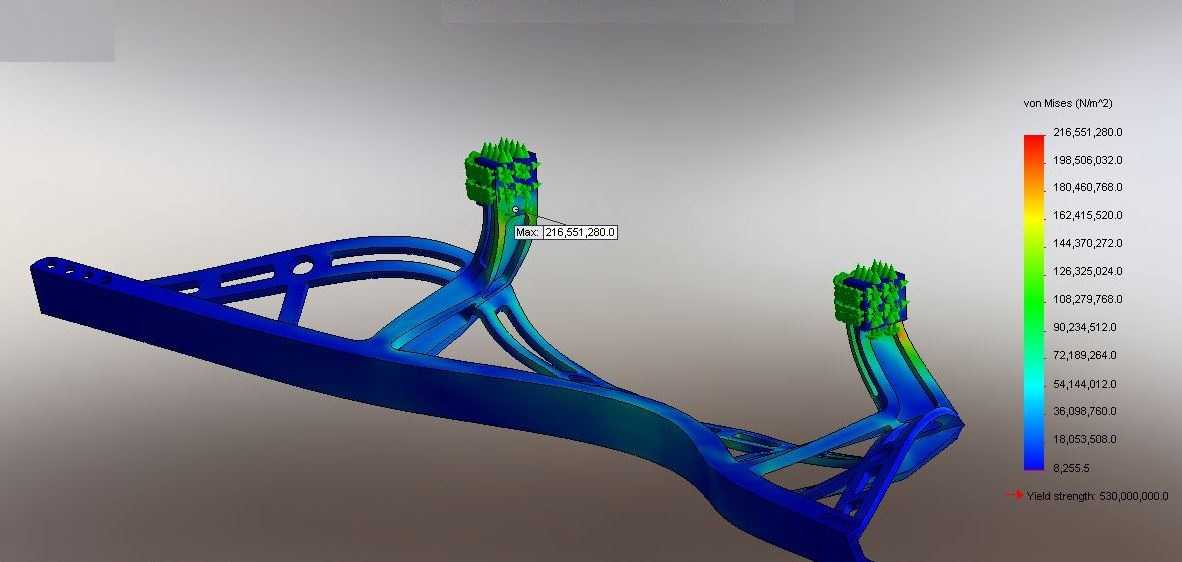

从设计思路层面，该结构摒弃了传统底盘通过加厚钢板提升强度的粗放设计逻辑，采用等强度设计理念，每一根杆件的截面尺寸都对应其承载的应力水平做匹配，高应力区域的杆件采用更大截面尺寸，低应力区域的杆件做镂空减重处理，在保证各工况下结构应力处于材料许用范围内的前提下，最大化去除冗余材料。结构的节点连接位置全部采用圆弧过渡设计，避免直角连接处的应力集中问题，所有安装孔位都做了沉头处理，安装螺栓后螺栓头不会突出结构平面，避免上装安装时出现干涉问题。日常做结构校核时，可直接通过三维模型提取各节点的受力数据，针对特定改装场景的载荷需求，对局部腹杆的尺寸、厚度做参数化调整，不需要重新搭建整体结构框架，大幅缩短专用车底盘的改型设计周期。对于三维建模从业者而言，该结构的建模过程可充分练习桁架结构的参数化搭建、节点过渡处理、安装孔位的阵列匹配技巧，也能直观理解商用车底盘的载荷传递路径，为后续同类承载结构的设计积累实操经验。
