拖车悬架用车桥轮毂结构设计

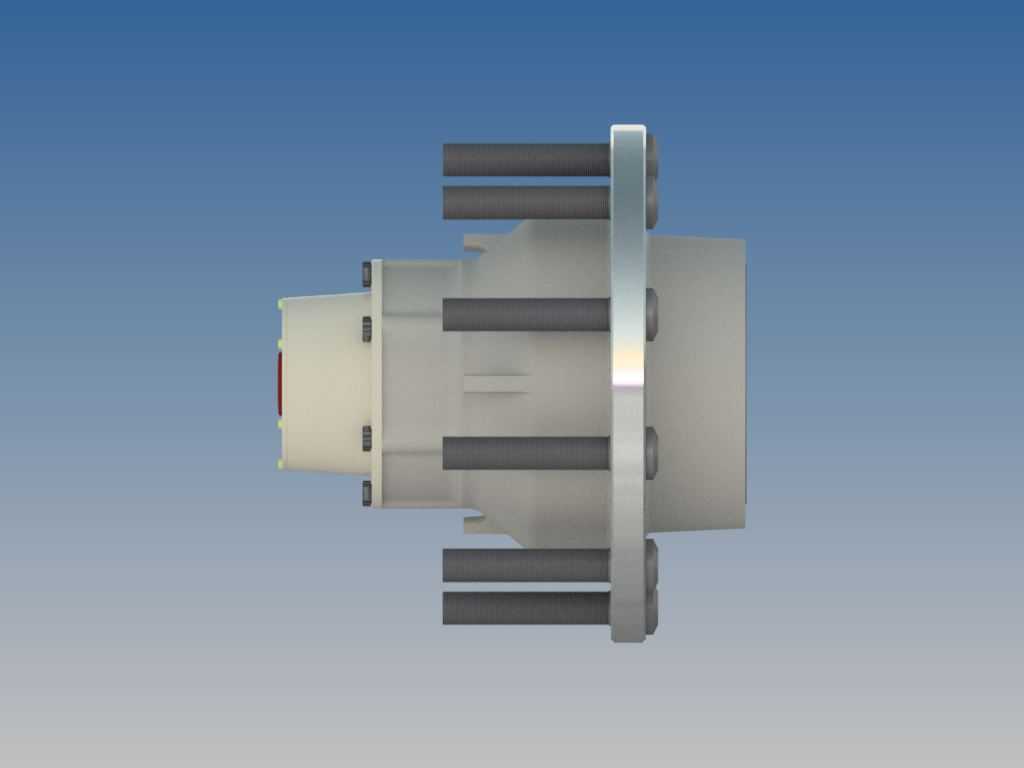

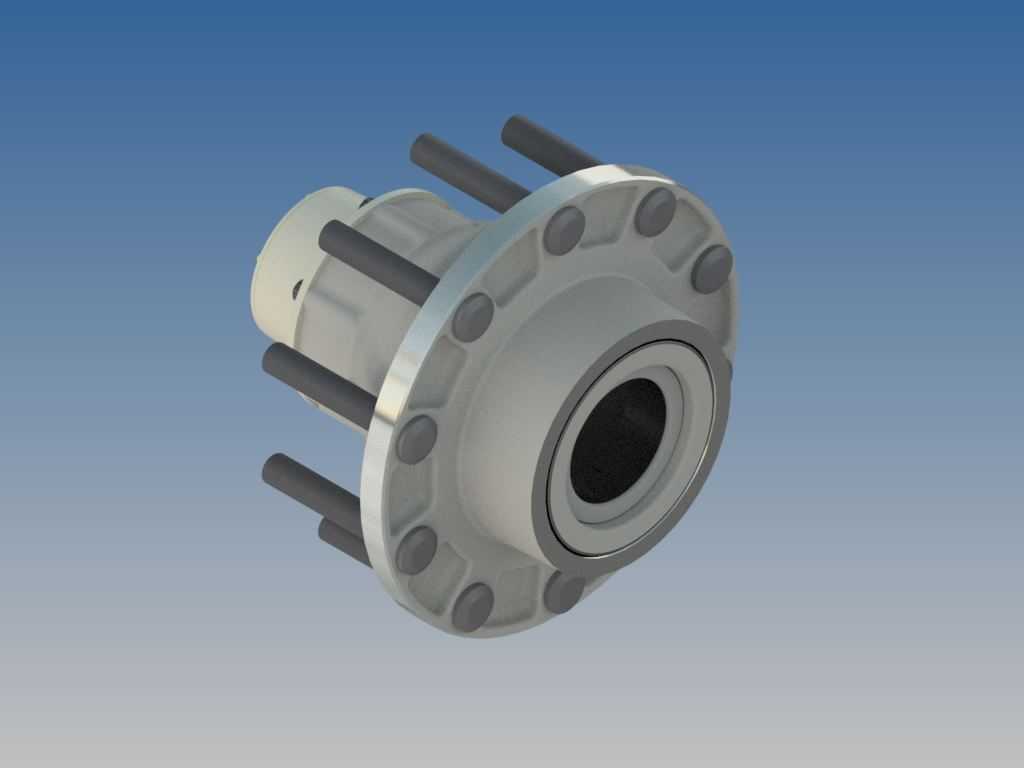

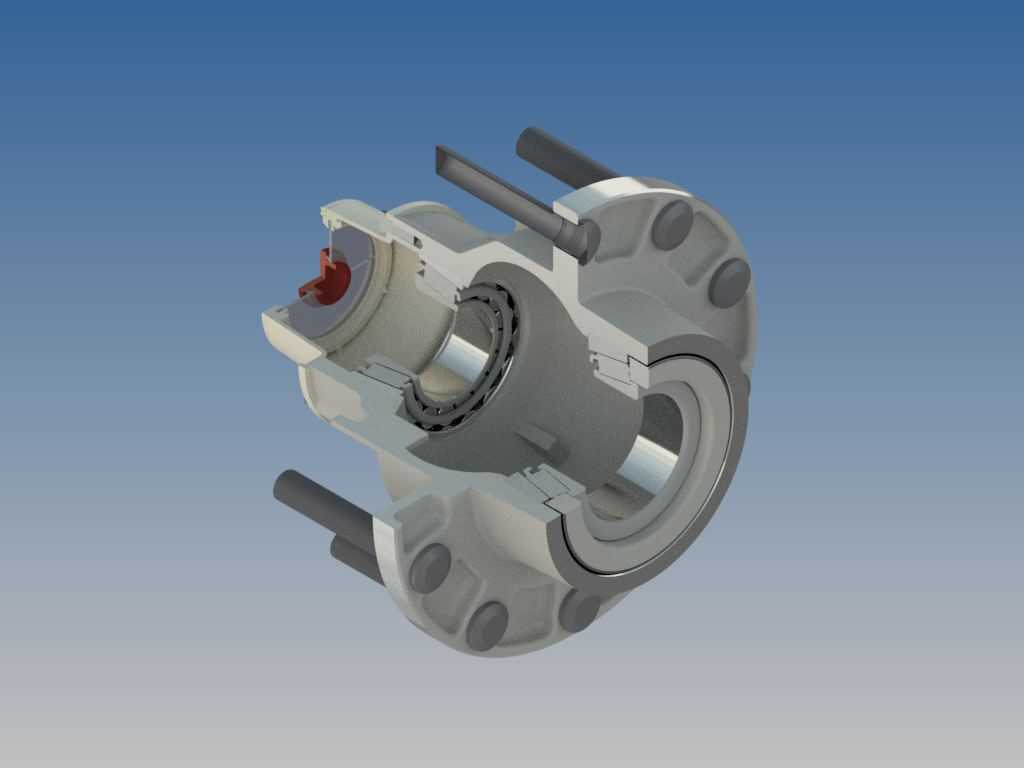

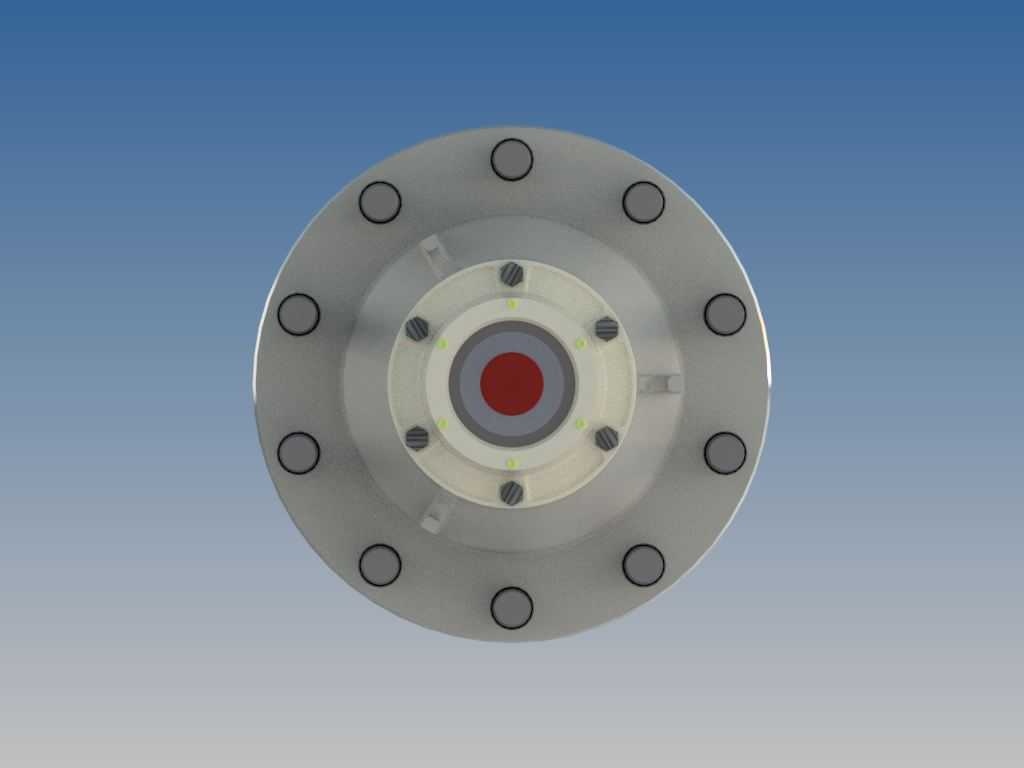

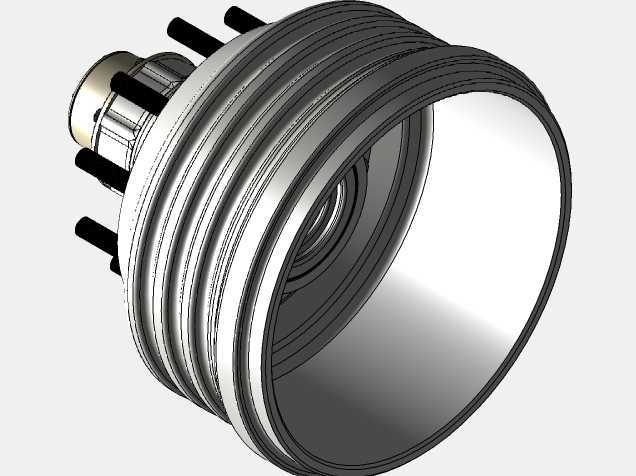

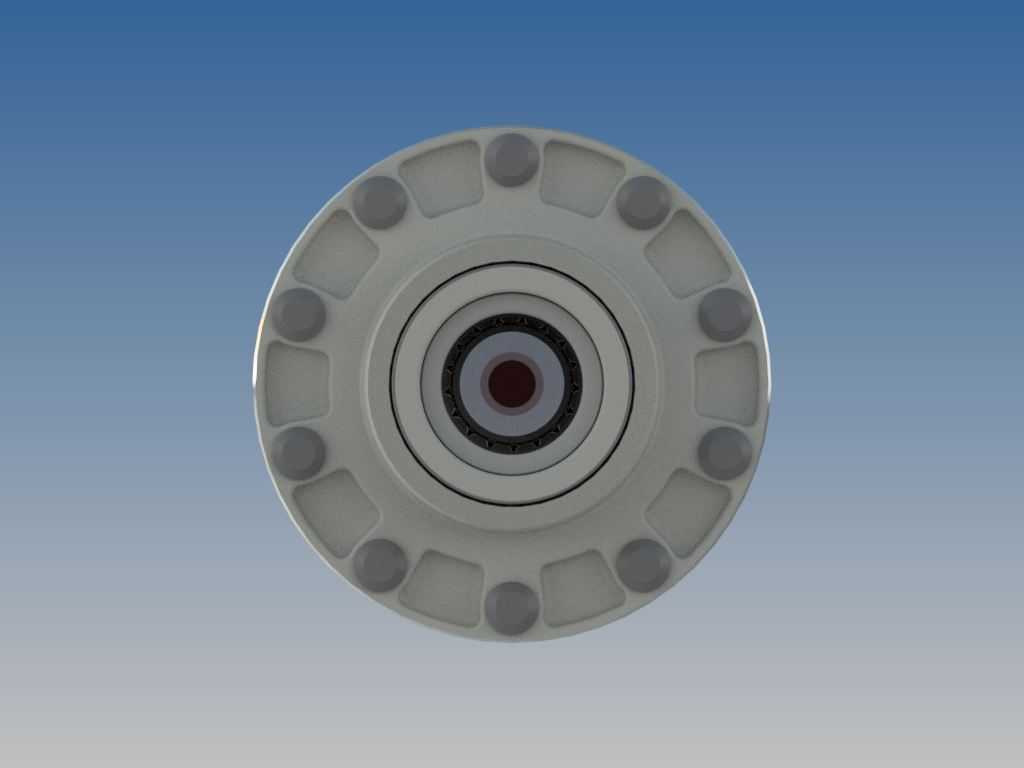

在拖挂类运输设备的底盘行走系统中，车桥轮毂总成是衔接车桥轴体、制动组件与行走轮辋的核心承载部件，其结构合理性直接决定拖挂行驶过程中的载荷传递稳定性、转向随动精度以及长距离运行的可靠性。不同于乘用车辆的驱动轮毂结构，拖车悬架配套的轮毂总成无需集成半轴驱动接口，核心功能围绕径向载荷承载、轴向定位约束、转动摩擦阻力控制三个核心方向展开，结构设计上需要兼顾非铺装路面的冲击载荷耐受能力，以及日常维护的拆装便捷性。从结构剖面可以看到，该轮毂总成采用分体式腔体设计，内部预留了双列圆锥滚子轴承的安装位，轴承安装位的同轴度公差控制在0.02mm以内，可保证轮辋转动过程中无径向窜动，避免拖行过程中出现轮胎偏磨、行驶抖动的问题。轮毂外侧的法兰端面均匀分布有轮辋连接螺栓孔，螺栓孔采用铰制孔加工精度，可匹配标准钢制轮辋的安装定位，法兰端面的平面度公差不大于0.03mm，保证轮辋安装后与轮毂轴线完全垂直，消除轮辋安装面的贴合间隙。轮毂本体上延伸出的多个柱状安装凸台，是用于固定制动鼓或者制动盘的连接位点，凸台的内螺纹孔深度经过严格核算，可保证制动组件连接后的螺栓旋合长度满足冲击载荷下的防松要求，避免制动过程中连接螺栓受剪切力断裂。在设计思路上，该轮毂总成优先考虑了重载工况下的应力分布优化，通过在轴承安装位外侧设置环形加强筋，将轮辋传递来的地面冲击载荷均匀分散到整个轮毂腔体壁面，避免局部应力集中导致的轮毂开裂问题；轮毂腔体的内壁设计有油封安装槽，可配套标准骨架油封实现润滑脂的密封，防止运行过程中润滑脂泄漏，同时阻挡外部泥水、沙尘进入轴承滚道，延长轴承的维护周期。从安装边界来看，该轮毂总成的内孔直径匹配常用的5吨级拖车桥轴头尺寸，轮毂的轴向安装总长度经过适配优化，安装后轮毂端面与轴头锁紧螺母的预留间隙可控制在标准范围内，无需额外加装调整垫片即可完成轴承预紧度的调整；轮毂外侧的防尘盖安装位可配套冲压防尘盖，进一步提升腔体的密封性能。在实际应用场景中，这类轮毂总成广泛适配于中置轴货运拖车、农用拖斗、营地拖挂房车的非驱动车桥，可在-40℃到60℃的环境温度区间稳定工作，耐受的最大静载荷可达额定载荷的1.5倍，满足非铺装路面颠簸行驶的冲击要求。结构设计过程中，针对轮毂的转动阻力做了专项优化，轴承安装位的台阶过渡处采用圆角过渡，避免应力集中的同时，也方便轴承的冷压装配，不会在装配过程中划伤轴承外圈表面；轮毂上的放油螺塞设计在腔体最低位置，可在维护时快速排出旧润滑脂，无需完全拆卸轮毂即可完成润滑脂更换，大幅降低后期维护的工作量。不同于一体式铸造的封闭轮毂结构，该剖分式展示的结构可以清晰看到内部的轴承定位台阶、油封槽、卡簧槽的位置关系，每个结构位点的尺寸都经过装配干涉校验，保证所有配套标准件都可以顺利安装，不会出现装配间隙过大或者干涉卡滞的问题。轮毂的材质选用常用的球墨铸铁材质，经过时效处理后消除铸造内应力，可保证长期使用过程中不会出现尺寸变形，轴承安装位的尺寸精度长期保持稳定。在与悬架系统的匹配上，该轮毂总成的回转半径经过严格控制，安装后不会与拖车悬架的钢板弹簧座、减震器支架产生运动干涉，轮辋安装后的最大转向角度满足拖车的转向随动要求，不会在转弯过程中出现轮胎与悬架部件剐蹭的问题。
