六边形镂空储液罐盖筒体结构设计

这类带六边形镂空的筒体构件，常作为储液、储水罐体的内置或外置配套盖体使用，在民用净水储水设备、小型工业循环储液系统、水族配套储水装置中都有广泛应用场景，核心作用是在覆盖罐体端口的同时，实现流体的均匀通流，同时阻隔大体积杂质进入罐体内部，也可作为内置滤芯的外层支撑防护结构，避免滤材在流体冲击下出现形变移位。

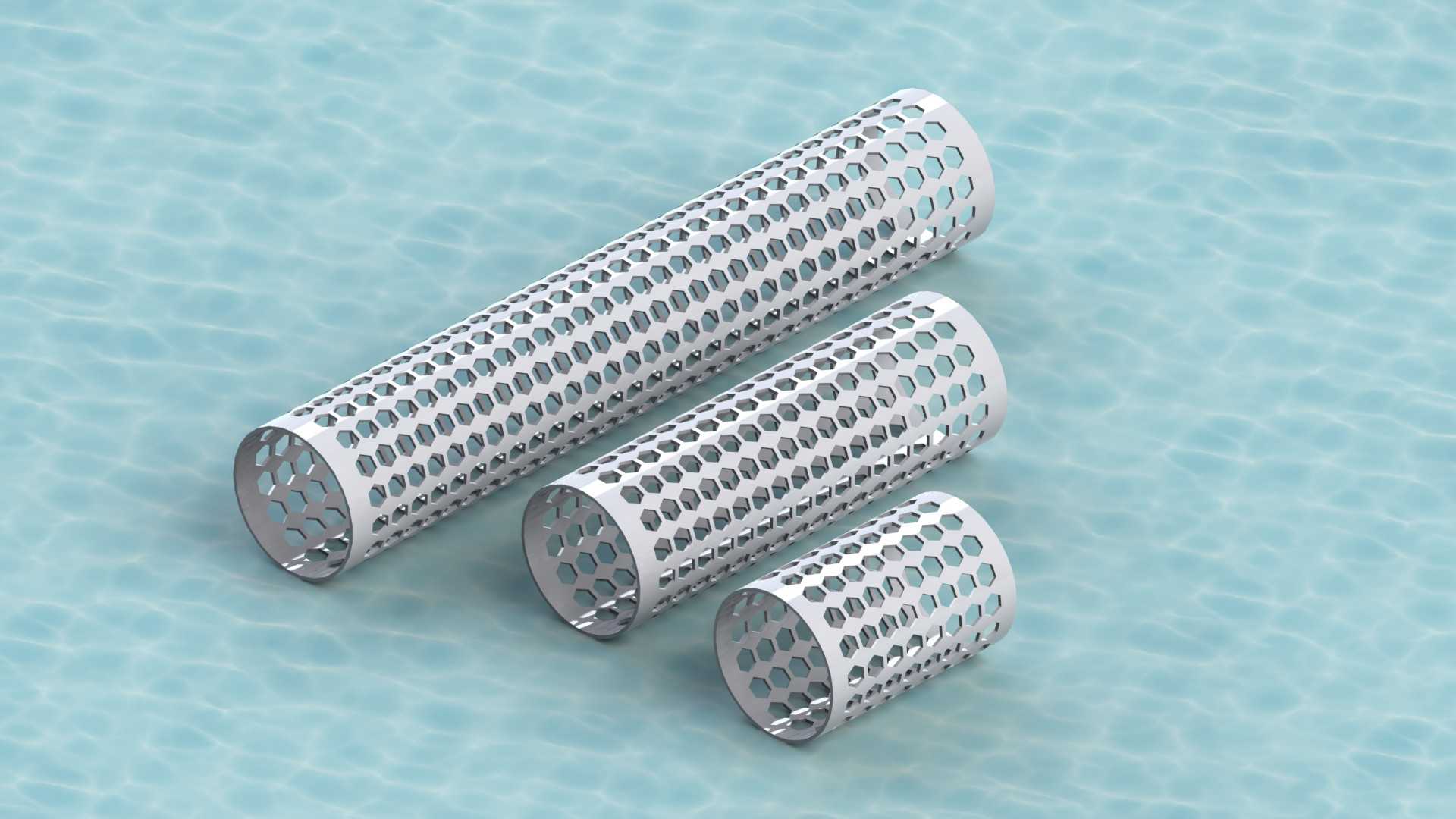

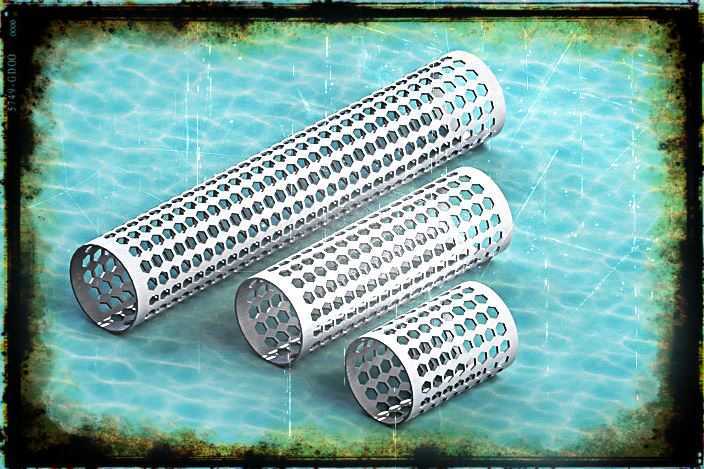

从实际使用需求出发，这类构件的设计首先要匹配对应罐体的端口尺寸，常规同系列产品会做三种不同长度的规格，分别适配不同容积的储液罐体，短款适配10L以内的小型储液罐，中款适配10-30L的中型储液单元，长款适配30L以上的大容量储液罐体，筒体的外径与罐体端口的内径保持小间隙配合，单边间隙控制在0.2-0.5mm之间，既可以顺利嵌入罐体端口，也不会因为间隙过大出现晃动偏移，筒体两端做0.5mm的圆角导边处理，避免安装时刮伤罐体端口的密封胶圈。

筒体表面的六边形镂空排布是设计的核心部分，采用等距错排的布孔方式，相邻六边形孔的中心距保持一致，孔与孔之间的连接筋宽度均匀控制在1.2mm，既保证了足够的通流面积，通流率可以达到筒体表面积的60%以上，满足大流量流体通过的需求，也能保证筒体整体的结构强度，在承受0.3MPa以内的流体正向冲击时，不会出现筋条变形、孔位开裂的问题。六边形孔的结构相比圆孔，在同等开孔率下拥有更好的结构刚性，相同壁厚条件下抗形变能力比圆孔结构高20%左右，同时六边形的孔边没有应力集中的锐角区域，长期受流体冲蚀也不容易出现裂纹扩展的问题。

材质选择上这类构件多采用食品级304不锈钢或者食品级PP材质加工，不锈钢版本多用于工业循环储液、高温流体储放的场景，PP版本多用于民用净水、常温饮用水储放的场景，两种材质的构件壁厚都控制在1.5mm，在保证结构强度的同时尽可能降低材料成本，也减轻构件自身重量，方便安装拆卸清洗。筒体的一端做封闭的压边处理，压边与筒体采用一体冲压或者一体注塑成型，不存在焊接接缝，避免接缝处出现积液藏污的问题，另一端做外翻的限位边，外翻边宽度为3mm，安装时可以卡在罐体端口的外侧，起到轴向定位的作用，避免筒体整体掉入罐体内部。

在实际安装使用中，这类镂空筒体可以单独作为罐盖的通流防护件使用，也可以在筒体内部包裹过滤棉、活性炭滤层，作为简易的过滤单元使用，此时六边形孔的筋条可以均匀承托滤材，避免滤材在流体压力下被挤破或者脱落。日常维护时只需要将筒体从罐体端口拔出，用高压水冲洗表面镂空处附着的杂质即可，六边形的孔壁光滑无死角，冲洗时很容易将嵌在孔位的杂质冲掉，不会出现残留积垢的问题。

设计建模过程中，首先要确定对应罐体的端口内径、罐体的安装深度，以此确定筒体的外径和总长度，之后通过阵列命令生成错排的六边形孔特征，阵列时要注意筒体两端预留10mm的无孔区域，作为安装配合的定位段，避免开孔区域延伸到配合面影响密封效果。之后对所有孔边做0.1mm的微小圆角处理，去除加工时可能产生的锐边，也降低流体通过时的阻力，减少紊流产生的噪音。最后做结构强度的仿真校验，模拟最大工作压力下的形变情况，调整筋条宽度和壁厚参数，保证形变量控制在0.1mm以内，满足长期使用的可靠性要求。
