异形扭曲钣金展平结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:346610
  • 异形扭曲钣金展平结构设计
  • 异形扭曲钣金展平结构设计

这类异形扭曲钣金件的设计,核心要解决的是空间连续曲面的可展性验证问题,在实际生产场景中,这类结构常出现在特种输送设备的导向滑道、异形通风管路的连接段、定制化装饰钣金构件以及部分轻工设备的曲面护罩部位。不同于常规折弯、冲压钣金件,该类连续扭转的钣金结构不存在规则的折弯线,成型过程中材料的流动方向随曲面曲率连续变化,设计阶段如果直接按照三维曲面下料,很容易出现成型后边缘尺寸超差、局部应力集中导致的开裂、曲面贴合度达不到装配要求等问题。

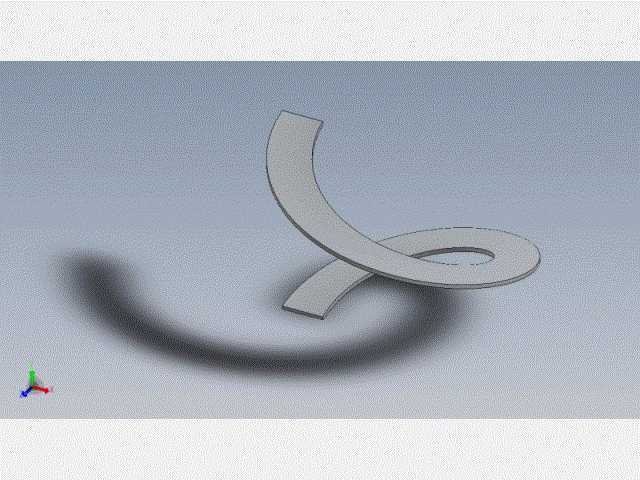

从结构特性来看,该构件为等厚度薄壁钣金结构,整体呈现空间8字连续扭转形态,两个自由端分别朝向不同的空间方向,扭转过程中曲面的曲率半径连续过渡,没有突变的折角,这就要求展平计算时不能采用常规的折弯扣除算法,必须基于中性层展开原理,对曲面进行离散化网格处理,逐段计算每个网格单元的变形量,确保展平后的下料轮廓在折弯、辊压或者渐进成型后,能够精准还原三维形态。在实际建模过程中,首先要确定钣金的壁厚参数,根据材料的延展率设定中性层的偏移系数,比如常用的冷轧钢板,中性层系数一般根据弯曲半径与壁厚的比值动态调整,对于这类大曲率连续扭转的结构,不能直接套用固定折弯系数,需要逐段校验每个弯曲段的R值与壁厚的比例,避免展平后出现尺寸累积误差。

考虑到实际安装场景,这类异形钣金件的两个端部通常需要设置连接结构,可能是翻边孔、焊接边或者螺栓连接的平面段,设计时需要提前预留安装边界的尺寸余量,展平过程中要将端部的连接结构同步展开,避免成型后连接孔位出现位置偏移。同时要校核成型过程中的最小弯曲半径,确保整个扭转曲面的最小曲率半径大于对应材料的最小允许弯曲半径,比如1mm厚的冷轧钢板,最小弯曲半径一般不小于0.5倍壁厚,如果曲率过小,成型时会出现材料拉裂或者表面橘皮状缺陷。

在工艺适配性上,这类结构如果采用传统的冲压模具成型,模具成本较高,仅适合大批量生产场景,小批量定制场景下多采用数控渐进成型或者分段辊压后焊接的工艺,这就要求展平后的下料图要标注清晰的成型定位基准,在曲面的关键位置设置工艺定位点,方便成型过程中逐段校验尺寸。另外,设计时还要考虑构件的刚性,连续扭转的薄壁结构自身具备一定的结构强度,相比平面拼接的结构,整体抗变形能力更强,不需要额外增加加强筋,就能满足常规的导向、防护或者导流需求,在轻量化设备上应用时,能够在保证结构强度的前提下降低整体重量。

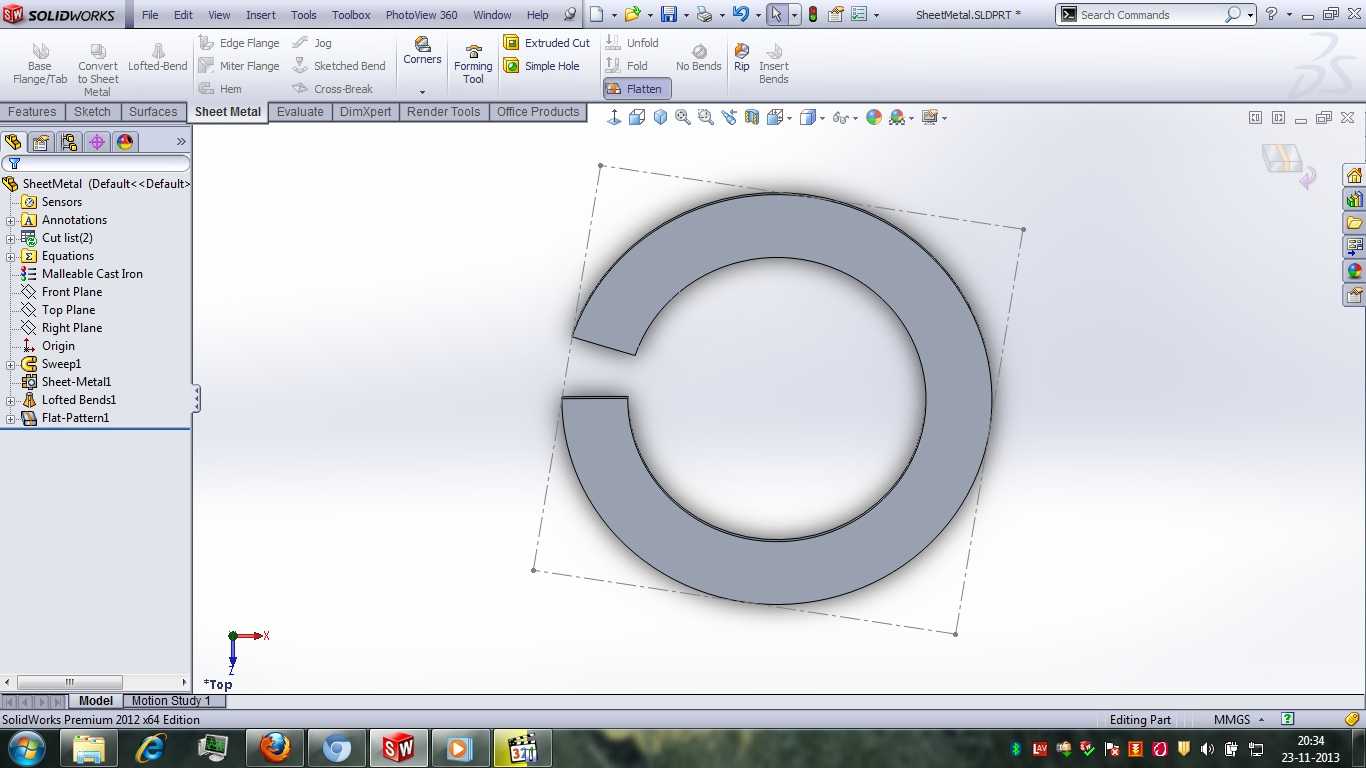

建模过程中还要注意曲面的连续性检查,避免出现曲面缝隙、重叠或者法向不一致的问题,这些问题会直接导致展平计算失败,或者展平后的轮廓出现自相交的情况,无法用于实际下料。完成展平后,还需要将展平轮廓重新折弯成型,和原三维模型进行比对,校验每个位置的尺寸偏差,对于偏差较大的区域,调整中性层系数重新计算,直到成型后的模型和设计模型的偏差在钣金加工的允许公差范围内,一般外露件的公差控制在0.2mm每米以内,内部结构件可以适当放宽到0.5mm每米。

实际生产中,这类异形钣金件的下料一般采用激光切割或者数控等离子切割,保证下料轮廓的精度,切割完成后去除边缘毛刺,再通过专用的成型工装逐步扭压成型,成型过程中需要使用专用的检具比对曲面形态,确保和设计模型一致。如果是用于流体输送的场景,还要保证曲面的光滑过渡,避免出现局部凸起或者凹陷,影响流体的流动状态,减少风阻或者物料输送的卡滞风险。如果是用于外观装饰件,还要在成型后进行表面处理,比如喷涂、拉丝或者阳极氧化,这就要求展平时考虑表面处理层的厚度对装配尺寸的影响,适当调整下料尺寸,避免表面处理后出现装配干涉。
