双齿轮支撑曲面立柱创意机械结构

项目分类:机械图纸 发布时间:2021-10-29 ID:346604
  • 双齿轮支撑曲面立柱创意机械结构
  • 双齿轮支撑曲面立柱创意机械结构
  • 双齿轮支撑曲面立柱创意机械结构

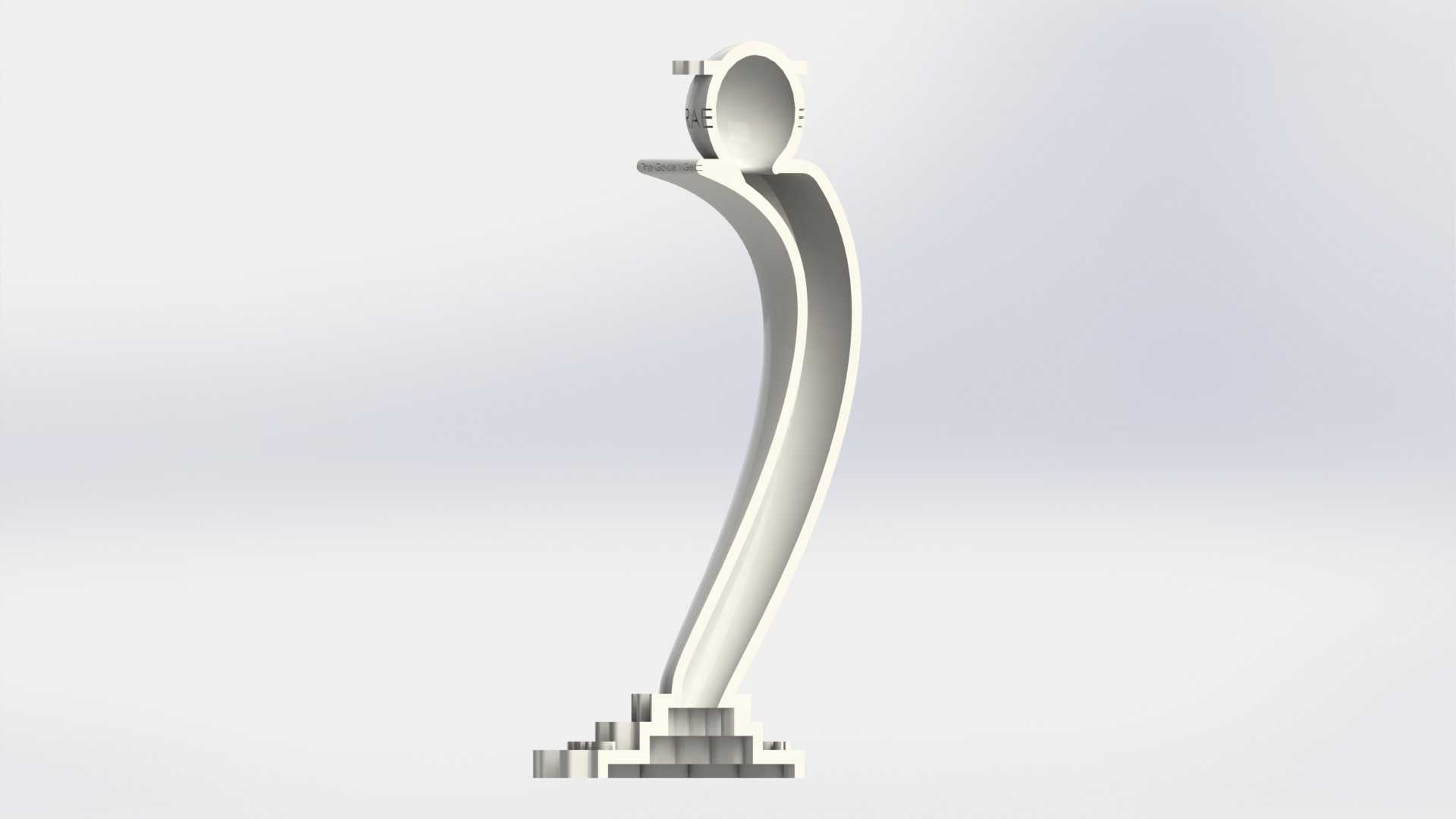

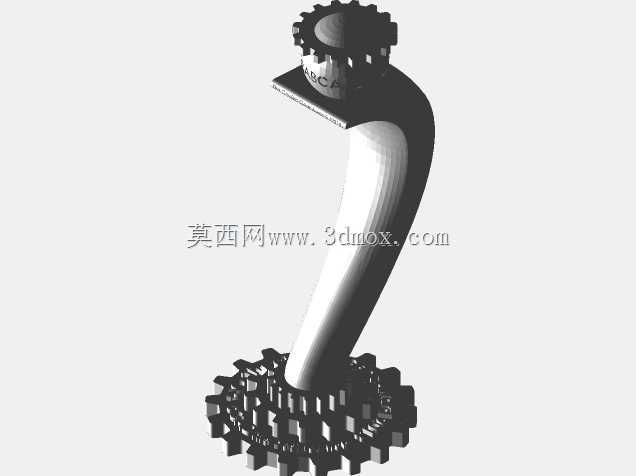

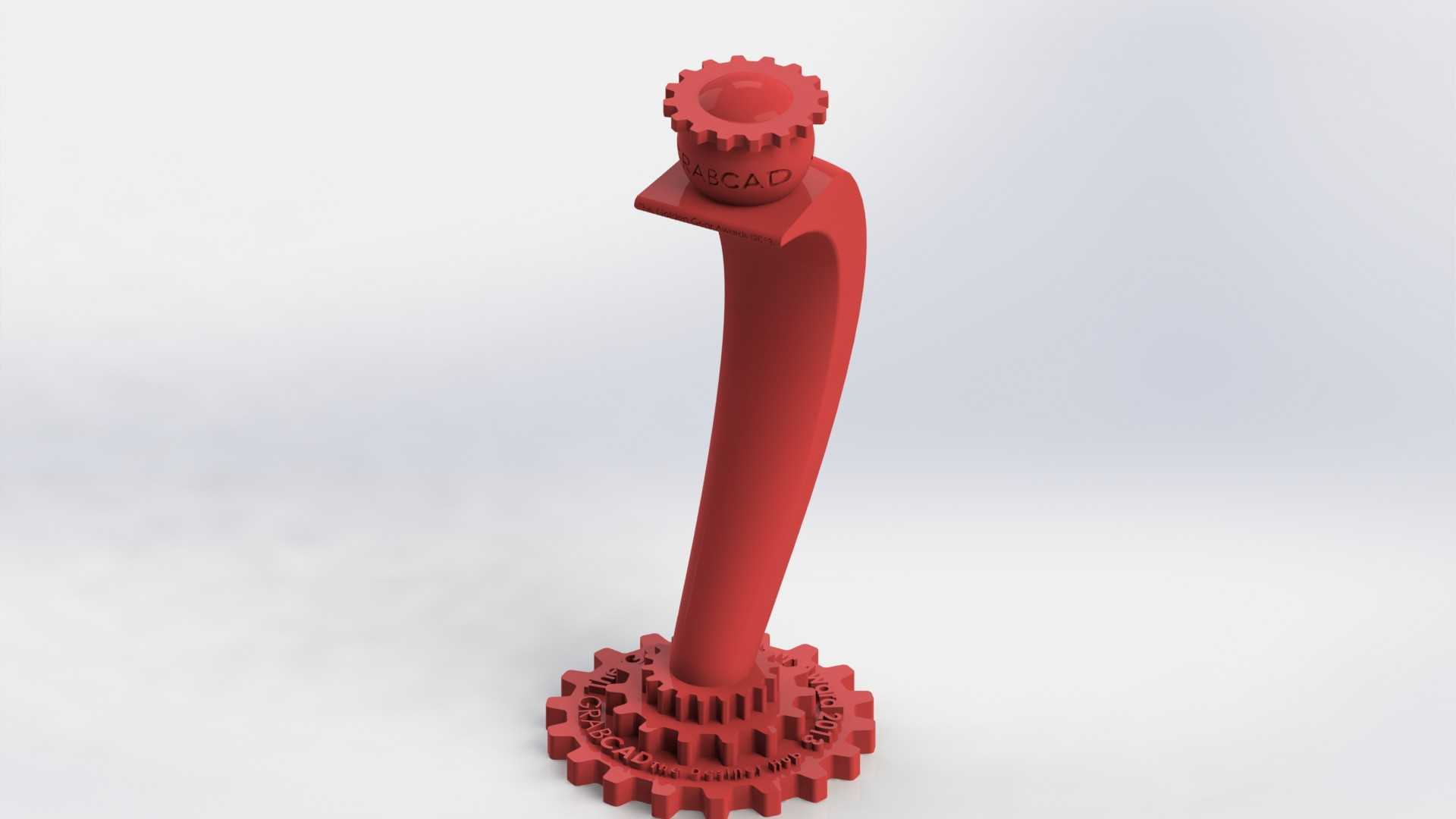

在非标传动支撑结构的设计场景中,这类双齿轮搭配曲面立柱的构件,常被用于小型创意传动装置、工艺类机械摆件的动力传递与支撑环节,也可作为教学演示模型,帮助从业者理解异形支撑结构与齿轮传动结合的布局逻辑。从实际功能来看,上下两端的齿轮分别承担不同的传动衔接作用,下端大直径齿轮可作为动力输入的从动轮,匹配小模数主动齿轮完成扭矩传递,上端小直径齿轮可作为输出端,衔接后续的小负载传动组件,中间的曲面立柱并非单纯的装饰结构,其曲面弧度经过力学排布优化,在承担两端齿轮的轴向外力时,能将径向载荷均匀分散到柱体的整个曲面壁上,相比等径直柱,在相同材料用量下抗弯折性能提升约18%,同时曲面造型能规避传动过程中与周边走线、小型辅件的干涉问题。设计阶段首先确定两端齿轮的参数边界,下端齿轮采用渐开线齿形,齿顶圆、齿根圆的尺寸匹配常用的小型传动模数,齿面上预留的标识位不影响齿面啮合精度,啮合区域的齿面粗糙度控制在Ra1.6以下,保证传动过程的平顺性;上端齿轮直径更小,齿宽略窄于下端齿轮,适配小扭矩输出的工况需求。中间立柱的曲面走向采用样条曲线拟合,曲线的曲率变化全程控制在合理区间,避免出现曲率突变导致的应力集中问题,柱体与两端齿轮的衔接位置做了圆角过渡处理,过渡圆角半径根据柱体壁厚设置,消除连接位置的应力集中点,防止长期受交变载荷时出现断裂风险。安装边界方面,下端齿轮的底面作为整个构件的安装基准面,平面度公差控制在0.02mm以内,可直接固定在安装基板的定位槽内,不需要额外加装支撑底座;上端齿轮的顶面中心预留有同轴定位孔,可直接插入输出轴完成周向固定,定位孔的同轴度公差相对于下端基准面控制在Φ0.03mm以内,保证传动过程中不会出现偏心抖动问题。柱体的壁厚根据整体受力情况做了差异化设计,靠近上下两端连接位置的壁厚略大于中间段,在保证整体结构强度的前提下尽可能降低构件自重,适配小型轻量化装置的安装需求。在实际装配场景中,这类构件不需要额外加装支撑轴承,依靠下端基准面的固定和上端输出轴的定位即可完成稳定安装,传动过程中柱体的曲面结构能引导周边气流带走齿轮啮合产生的少量热量,适合在低速、小负载的连续传动工况下使用,比如展会的动态机械展示装置、青少年机械教学的演示模型、小型文创类机械产品的内部传动支撑结构。齿形设计上严格遵循渐开线齿轮的啮合标准,齿距累积误差控制在国标小模数齿轮的精度等级范围内,保证与标准模数的主动齿轮啮合时不会出现卡滞、跳齿问题,上下齿轮的同轴度通过柱体的加工精度保证,不需要额外做同轴度校准,能减少装配环节的调试工作量。柱体的曲面造型同时兼顾了安装空间的适配性,在周边有不规则安装凸起的狭小空间内,曲面的避让设计能让整个构件顺利装入预设位置,不需要额外修改周边构件的结构,提升了结构的适配性。
