卸载铲斗用双耳环式液压提升油缸

在散料装卸作业场景中，卸载铲斗的举升动作直接决定整机作业效率与载荷稳定性，这款提升油缸正是为匹配铲斗举升工况开发的液压执行部件。从实际作业需求出发，铲斗提升过程需要克服铲斗自重、满载物料重力以及举升过程中的动载冲击，尤其是在铲斗收斗、举升、卸载的连贯动作循环中，油缸需要输出稳定的线性推力，同时承受一定的径向偏载，避免活塞杆出现弯曲变形或者密封件偏磨失效。

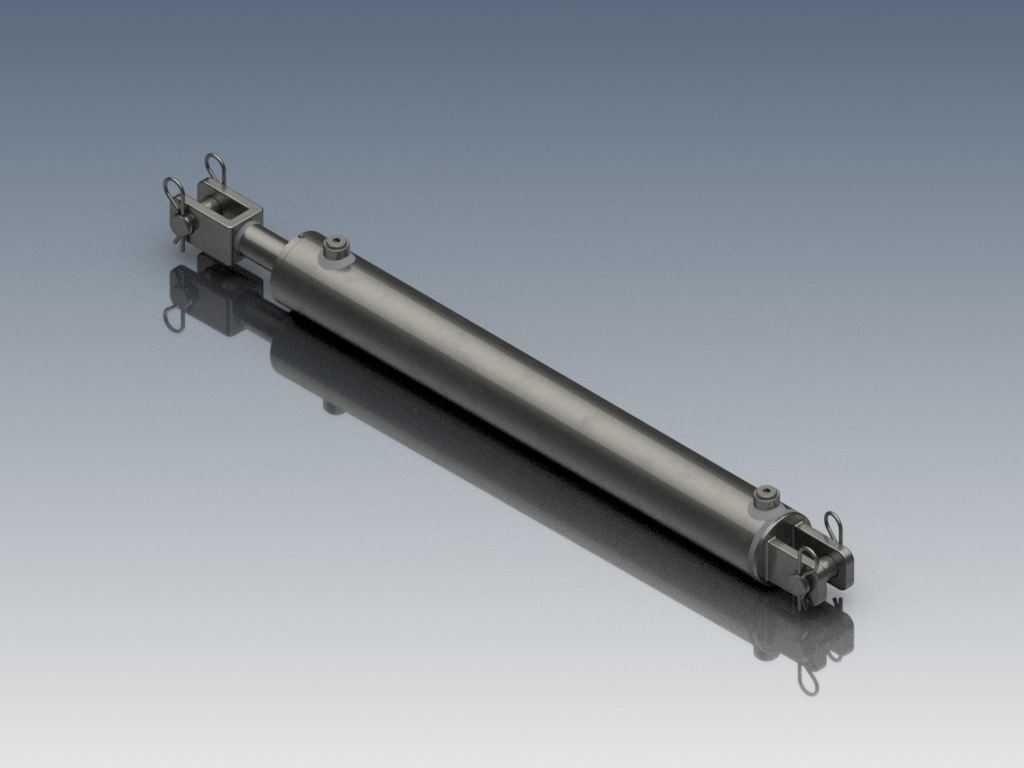

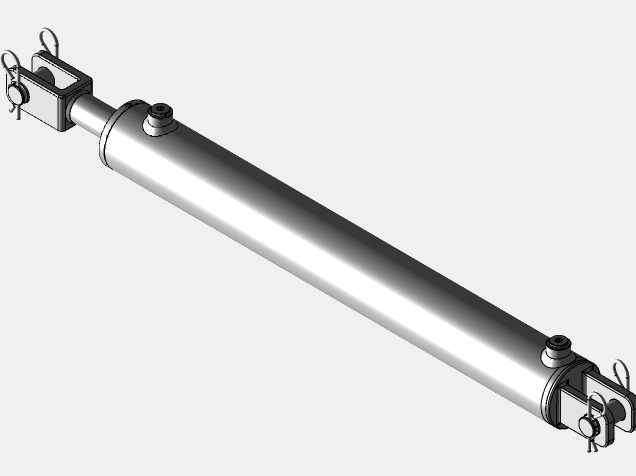

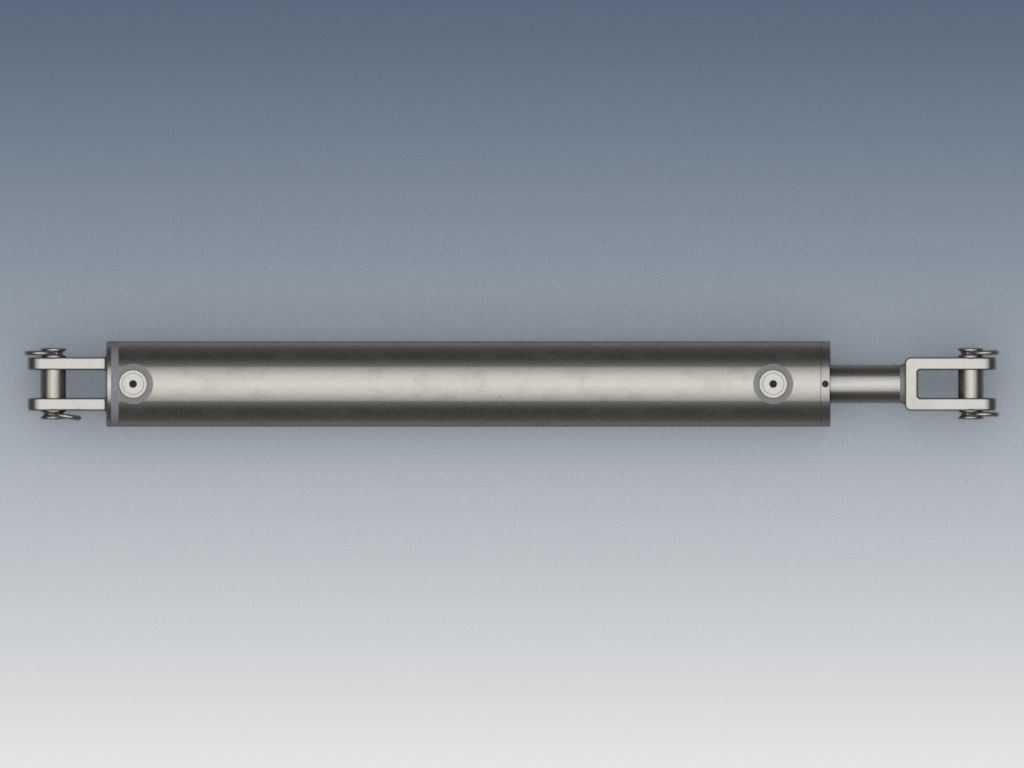

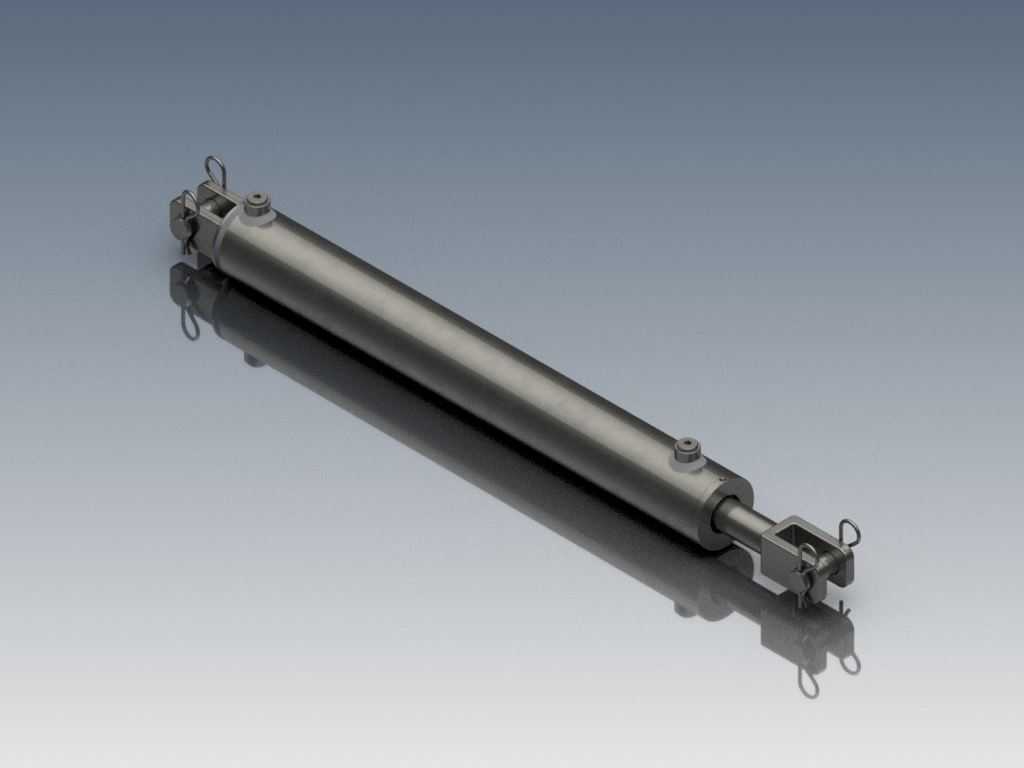

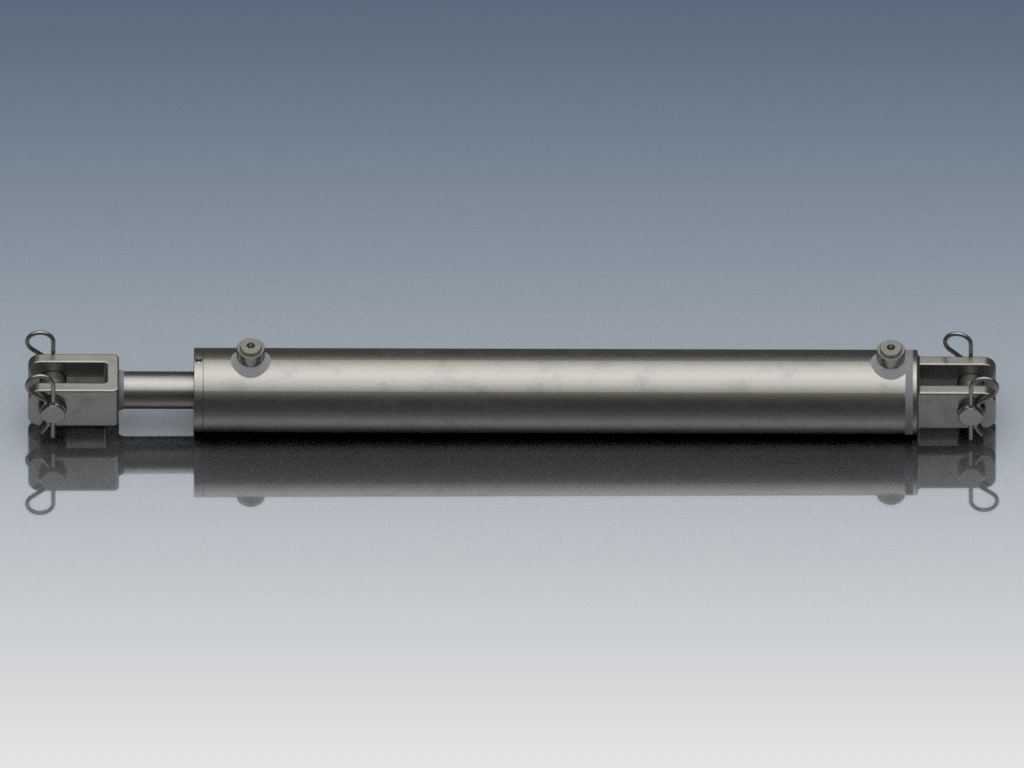

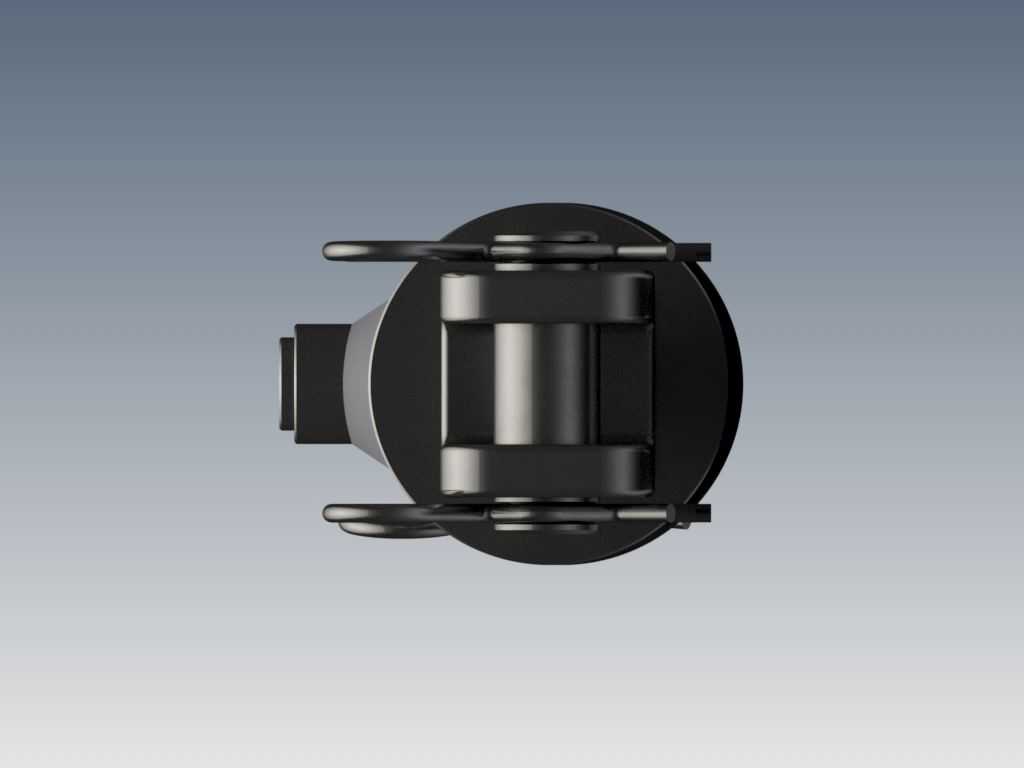

这款油缸采用双耳环式安装结构，缸筒端与杆端均配置铰接销轴连接位，安装时可通过销轴分别与铲斗摇臂、主机车架铰接，铰接结构能够自动补偿作业过程中结构件形变带来的角度偏差，避免安装应力集中在油缸缸筒或活塞杆上。缸体整体采用细长型单杆活塞式结构，无外置油路块，所有油口均布置在缸筒两端的端盖上，油口采用标准内螺纹连接形式，可直接匹配主机液压系统的高压胶管，减少外接管路的弯折风险，适配井下、露天堆场等多粉尘作业环境下的管路布置需求。

设计过程中优先考虑了工况的耐久性需求，缸筒内壁采用高精度珩磨处理，表面粗糙度控制在液压元件通用的密封适配区间，降低活塞密封件的往复摩擦损耗；活塞杆表面做了硬化处理加镀覆层，硬度满足砂石飞溅磕碰的抗损伤要求，同时表面光洁度能够保证杆密封的刮油效果，减少液压油外泄漏。活塞部位采用组合密封结构，包含支撑环、主密封、缓冲密封多重结构，既能够保证高低压工况下的密封性能，也能在活塞往复运动到行程端点时起到缓冲作用，避免活塞直接撞击端盖产生金属冲击噪音与结构损伤。

从安装边界来看，油缸的最短安装距对应铲斗完全落下的收斗位置，此时活塞杆完全收回，需要保证铲斗刃口能够接触到作业地面完成铲装动作；最大伸出长度对应铲斗举升到最高卸载位置的行程，此时活塞杆完全伸出，需要保证铲斗的卸载角度满足散料自然滑落的要求，不会出现物料卡滞在铲斗内的情况。两端铰接孔的同轴度在加工时做了严格控制，安装后活塞杆伸缩过程中不会出现别劲现象，全程动作顺滑无卡滞。

在实际选型匹配时，需要结合主机液压系统的工作压力确定油缸的缸径与杆径参数，保证举升推力满足满载工况下的安全系数要求，同时活塞杆的稳定性需要满足最大伸出长度下的压杆稳定要求，避免长行程工况下活塞杆出现失稳弯曲。油缸的两端铰接销轴需要配置润滑注油嘴，定期加注润滑脂减少铰接部位的磨损，延长铰接副的使用寿命。这款油缸的结构没有集成复杂的传感或锁止部件，结构简单可靠，维护成本低，除了匹配卸载铲斗的提升动作外，也可适配其他需要线性举升、推拉动作的工程机械工作装置，只要安装尺寸、行程、推力参数匹配即可替换使用。

在三维建模过程中，所有结构尺寸均按照实际加工公差进行建模还原，铰接孔的配合尺寸、密封槽的尺寸精度、油口的螺纹规格都严格遵循液压元件的通用设计标准，建模时还原了缸筒、端盖、活塞、活塞杆、铰接耳环、密封件、锁紧卡簧等全部零部件，可直接用于主机的虚拟装配干涉检查，也可用于液压系统的动作模拟仿真，验证举升过程中油缸与周边结构件是否存在运动干涉，提前排查设计阶段的装配问题，减少物理样机试制过程中的改造成本。
