嵌入式T形把手简易舱门锁结构设计

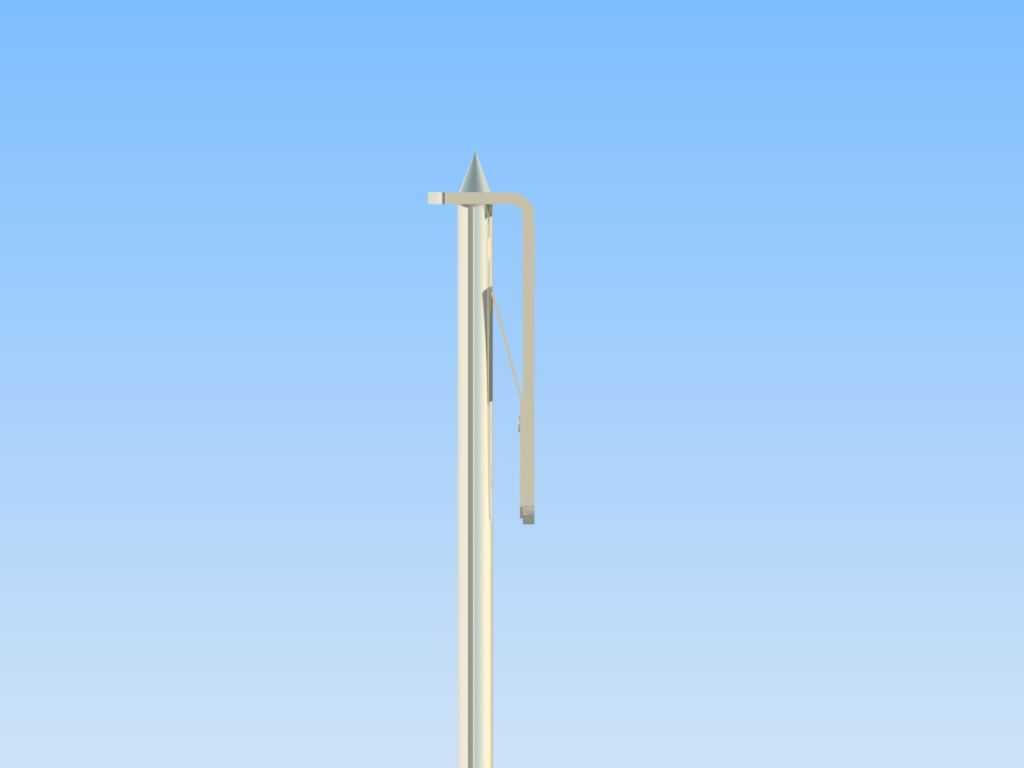

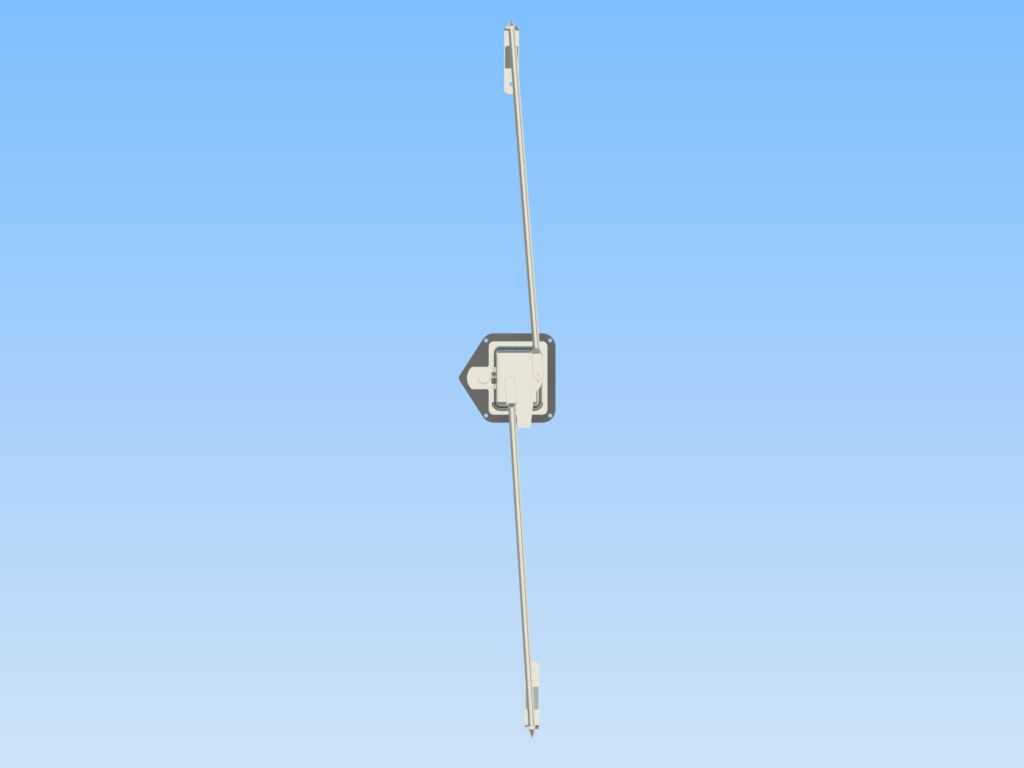

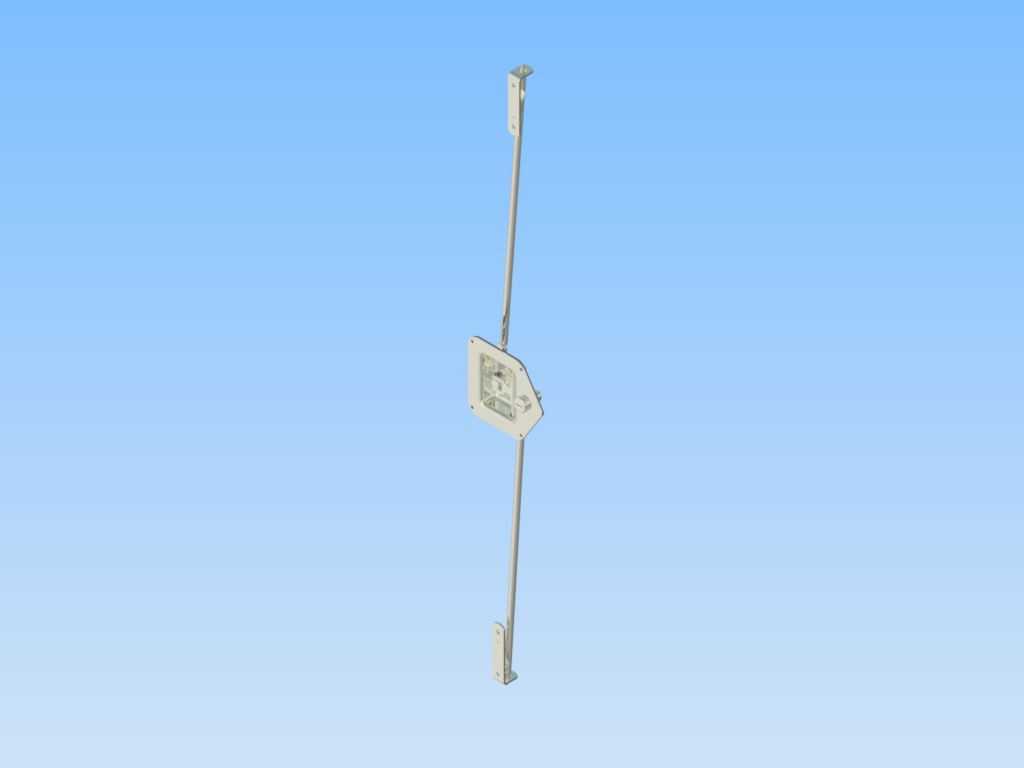

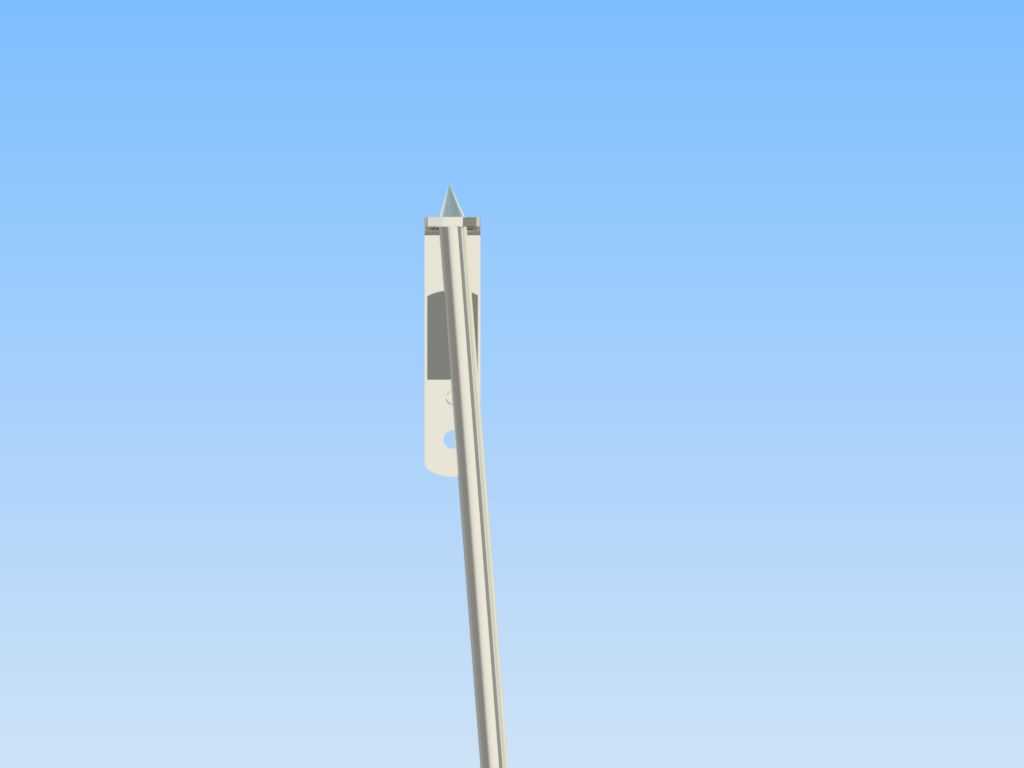

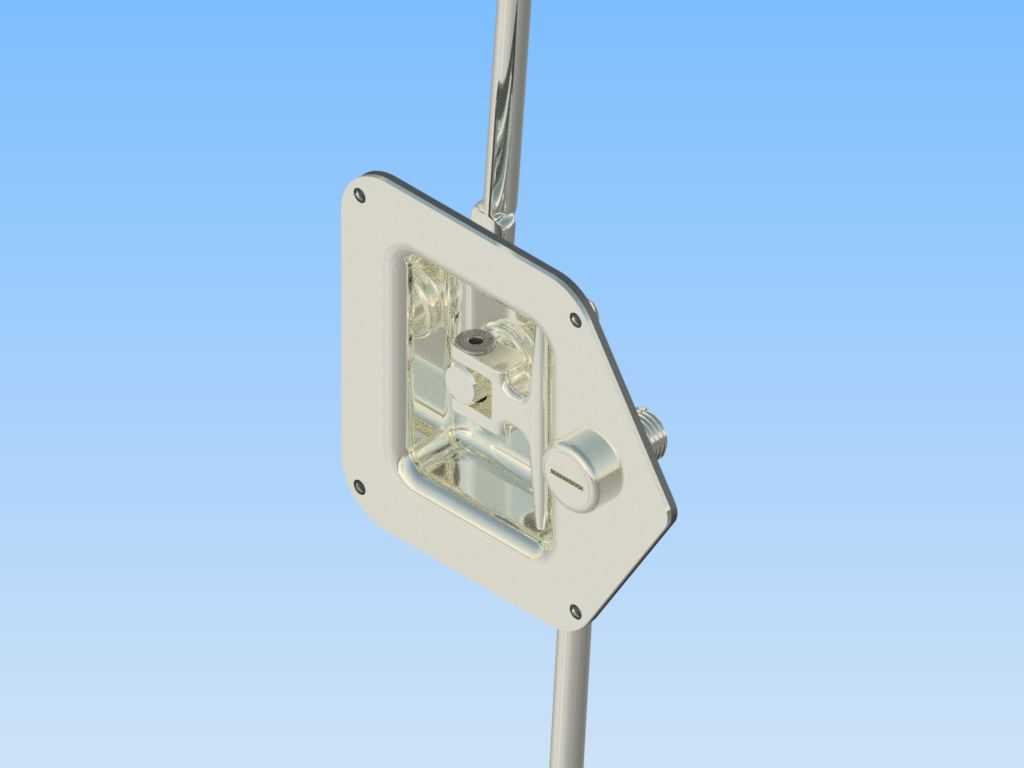

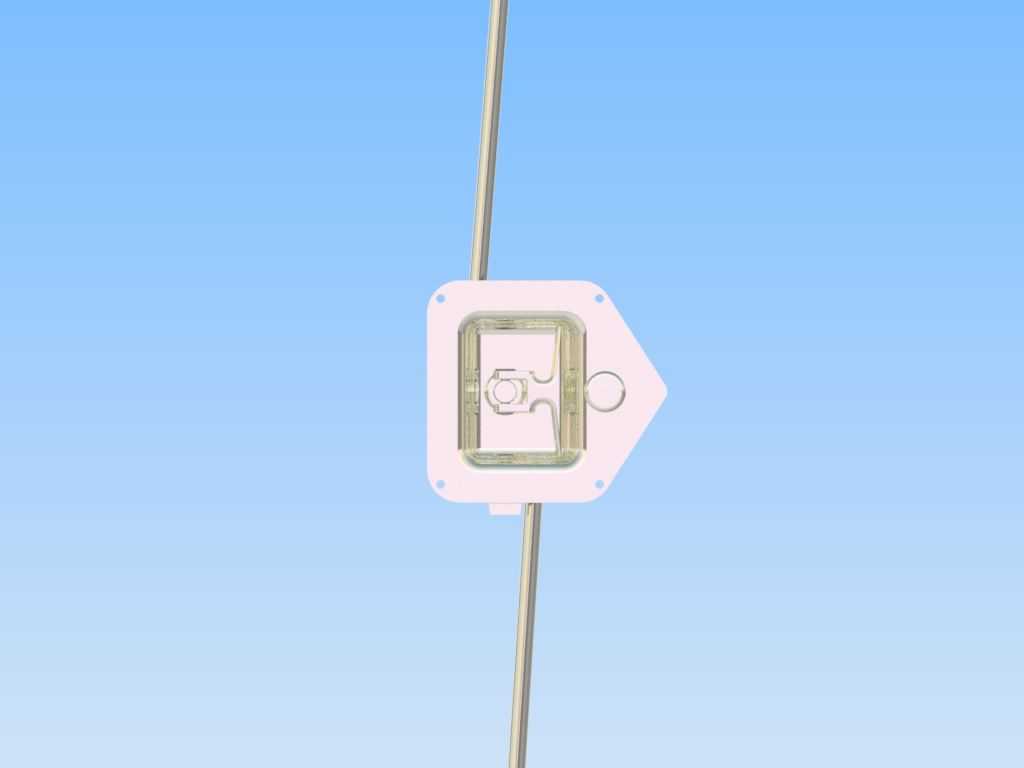

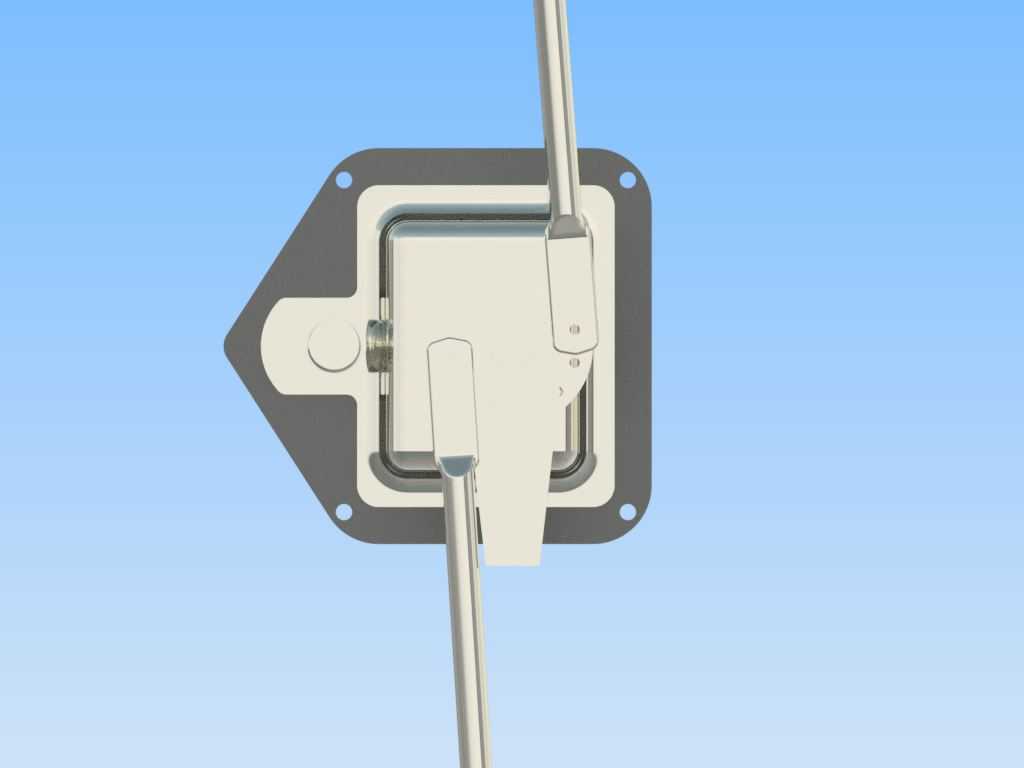

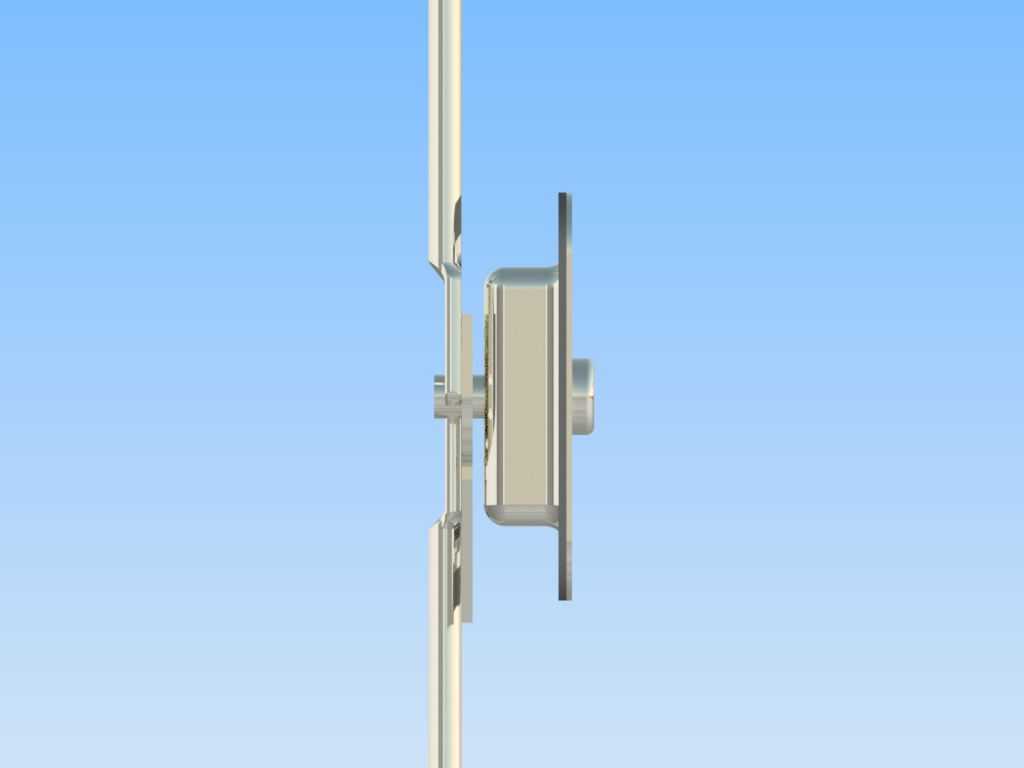

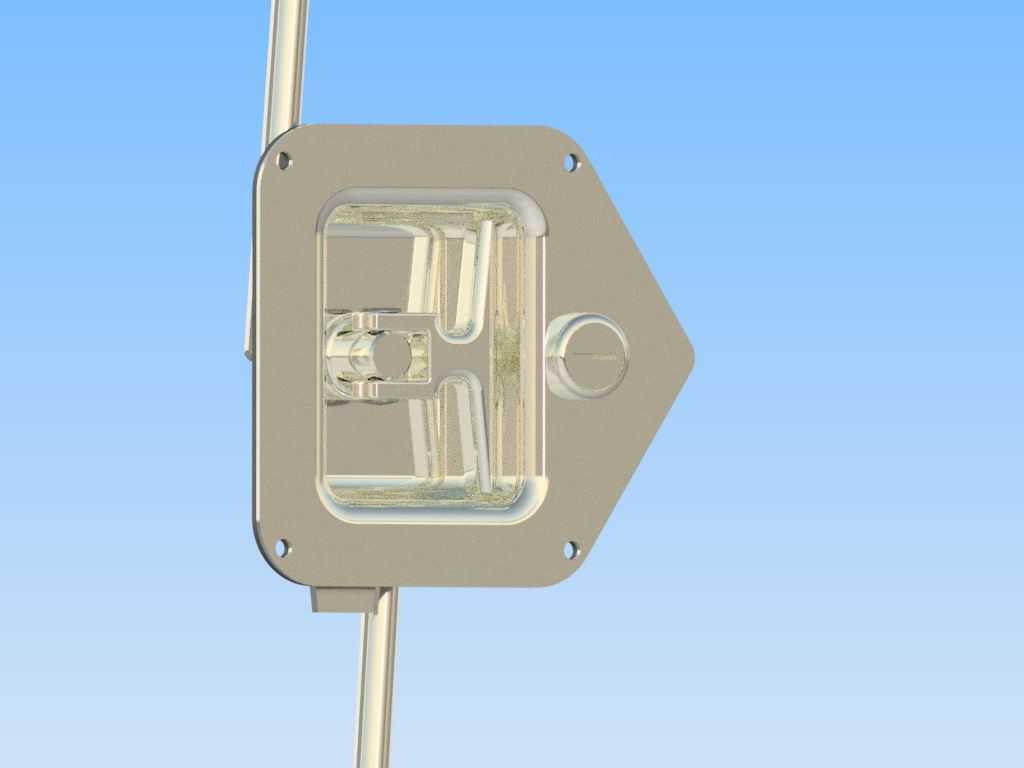

这款锁具的结构设计，最初是针对户外通讯机柜、小型设备检修舱门、特种车辆侧开储物舱这类需要兼顾密封与快开操作的场景做的适配，区别于普通民用门锁的外露式执手，它采用了嵌入式的安装布局，安装完成后锁体主体完全沉入舱门内侧的预留腔体内，仅操作端与安装法兰面和舱门外表面齐平，不会在设备外表面形成突出的磕碰点，适配需要经常转运、或者外部有人员通行易剐蹭的设备使用场景。从实际使用的功能逻辑来看，这款锁的操作逻辑非常直接，转动外露的T形把手即可带动内部的锁舌机构完成解锁与锁止动作，不需要额外配置钥匙，属于无锁芯的快开式结构，适合内部设备需要频繁检修、不需要高等级防盗防护的舱门使用，比如生产线旁的设备防护舱、厂区内的公用工具储物柜、工程车辆的随车工具舱这类场景，操作人员不需要随身携带钥匙，直接扳动把手就能完成开门操作，能有效减少检修作业时的准备时间，也避免了钥匙遗失导致的锁具破坏问题。在结构设计的细节上，这款锁的安装法兰做了带安装孔的菱形切边设计，四个角的安装孔位做了沉头处理，装配时使用沉头螺钉从外侧将锁体固定在舱门的预留安装位上，螺钉头完全沉入法兰面内，不会突出表面造成剐蹭，同时法兰和舱门贴合的面预留了密封胶圈的安装槽，装配时可以配套对应厚度的发泡橡胶密封圈，压紧后能实现IP65级别的基础防护，阻挡户外场景下的雨水、粉尘进入舱体内部，保护舱内的电气元件或者存储物品。锁体的内部传动结构做了简化设计，把手的转动轴直接和锁舌拨块做一体式连接，没有多余的传动连杆，减少了传动过程中的间隙和卡滞风险，转动把手的行程对应锁舌的伸缩行程，当把手处于水平闭合位置时，锁舌完全伸出卡入舱门门框的锁扣槽内，此时把手的外露端和法兰面的凹槽完全贴合，没有突出部分；当把手扳动到垂直位置时，锁舌完全缩回锁体内部，此时可以直接拉开舱门，操作的反馈感非常清晰，不需要额外的定位结构就能让操作人员明确感知锁止和解锁的状态。关于安装边界的尺寸适配，这款锁的安装需要在舱门门板上开出对应尺寸的方形安装通孔，通孔的尺寸刚好能容纳锁体的主体部分穿过，门板的适配厚度范围在1.2mm到3mm之间，覆盖了常规冷轧钢板机柜、铝合金舱门、玻璃钢复合舱板的常用厚度，不需要额外做衬板加强，直接通过法兰的四个安装点就能完成可靠固定；锁体在舱门内侧的突出深度控制在60mm以内，不会占用舱内过多的安装空间，哪怕是舱内靠近安装位的位置布置有线束或者小型元件，也不会和锁体产生干涉。锁舌的伸出长度设计为12mm，卡入门框锁扣的深度足够，在设备产生振动的场景下，比如车载设备、移动作业平台的舱门，也不会因为振动导致锁舌脱出锁扣，出现舱门意外开启的问题；同时锁舌的头部做了圆弧导向设计，关门时即使舱门和门框的位置有轻微的错位，锁舌也能顺着圆弧面顺利滑入锁扣槽内，不需要操作人员反复调整舱门位置就能完成锁闭，降低了现场操作的对位要求。从材质适配的角度来看，这款锁的外露部件可以采用压铸锌合金做表面喷塑处理，或者采用304不锈钢精铸成型，分别适配室内干燥场景和户外腐蚀场景的使用需求，内部的传动部件采用耐磨工程塑料和不锈钢轴配合，长期使用也不会出现锈蚀卡滞的问题，不需要定期加注润滑油维护，适合无人值守的户外设备长期使用。不同于市面上常见的圆形面板转舌锁，这款锁的T形把手受力面积更大，操作人员戴着手套也能顺利施力转动把手，哪怕是在低温环境下手部动作不灵活，或者手上沾有油污、灰尘的作业场景，也能轻松完成解锁和锁止操作，不会出现普通小转舌锁因为捏不住把手导致无法操作的问题。在做三维建模的过程中，这款锁的所有配合面都做了公差适配，比如转动轴和轴孔的配合间隙控制在0.1mm到0.2mm之间，既保证转动顺畅不会卡滞，又不会因为间隙过大导致把手晃动；法兰面和门板的贴合面做了平面度处理，装配后不会出现缝隙导致密封失效；锁舌的滑动面做了拔模斜度，生产时无论是采用压铸还是注塑工艺，都能顺利脱模，不需要额外的后加工处理，能有效降低批量生产的加工成本。
