汽车尾门气动锁止执行气缸结构

这款尾门气锁缸属于气动执行类部件，主要应用在商用车、特种作业车辆的尾门启闭锁止场景，也可适配部分需要大推力直线锁止动作的工业舱门、设备检修门结构中。日常作业里，这类气缸承担着尾门闭合后的锁止保持、解锁释放的核心动作，相比传统机械连杆锁止结构，它依靠气源驱动输出推力，响应速度更快，锁止力输出稳定，不会出现长期使用后连杆磨损导致的锁止间隙过大、锁止到位失效的问题。

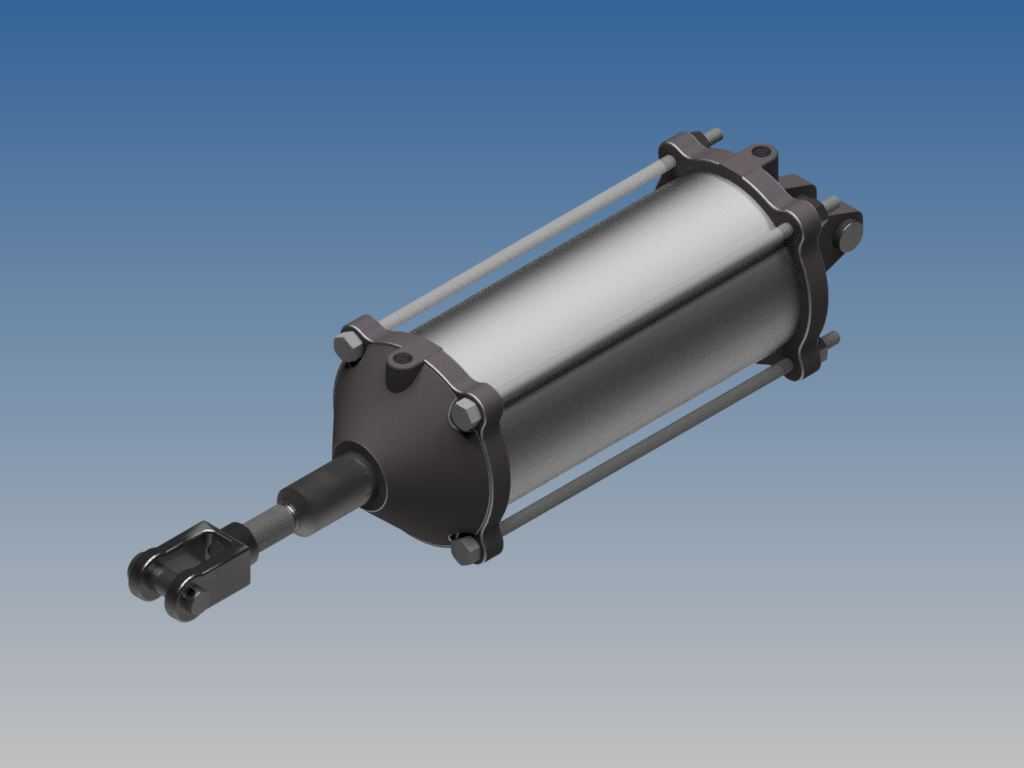

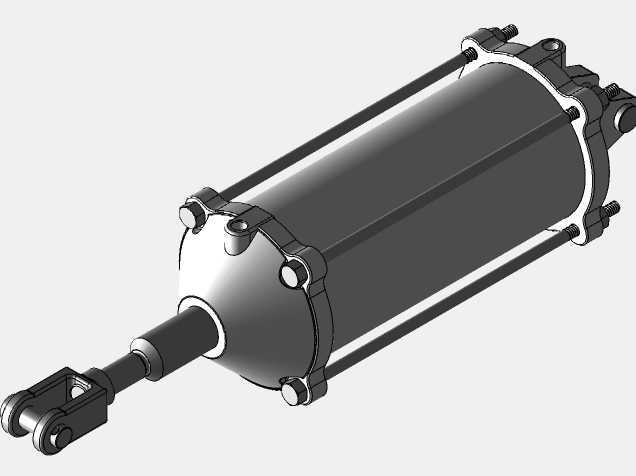

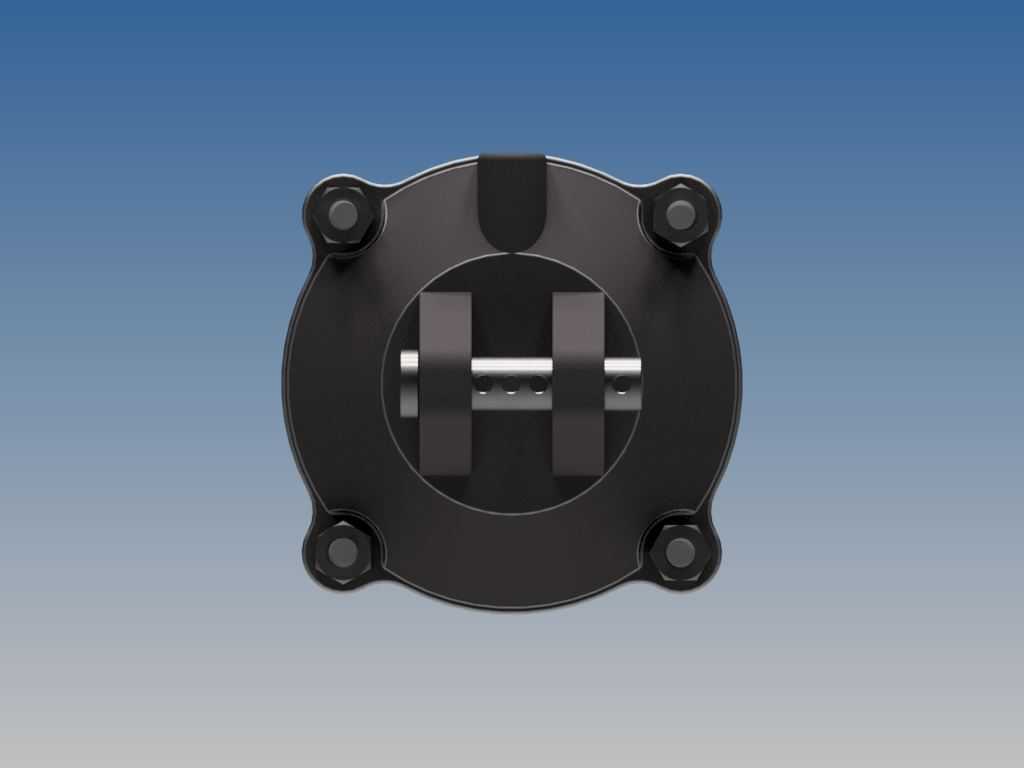

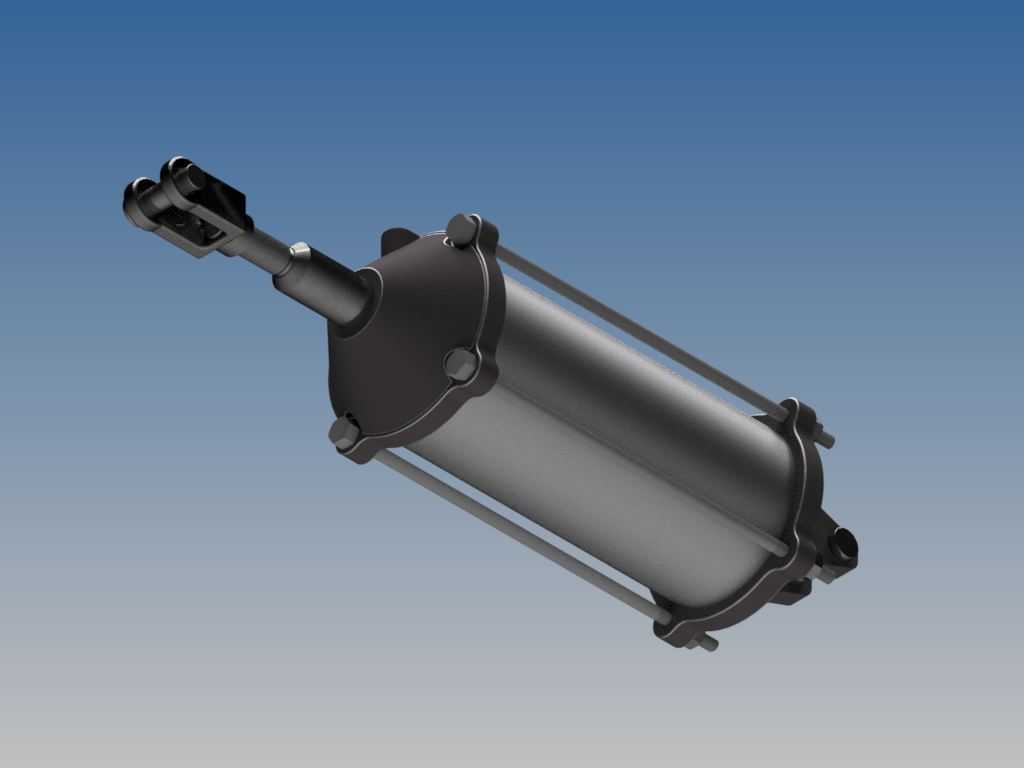

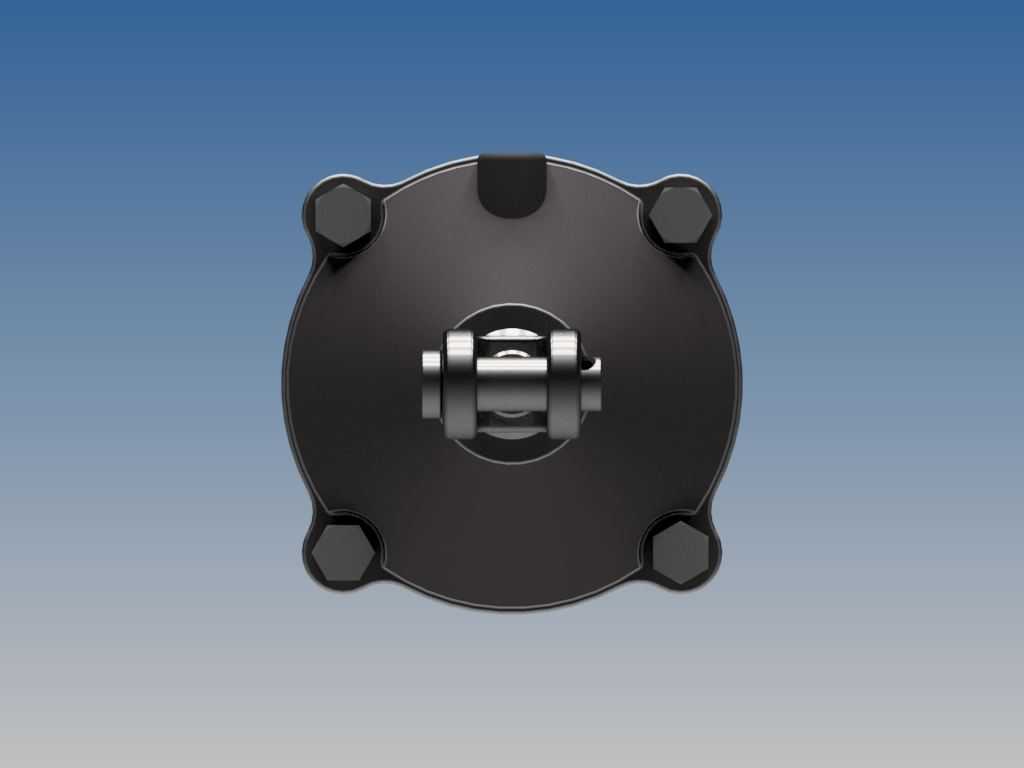

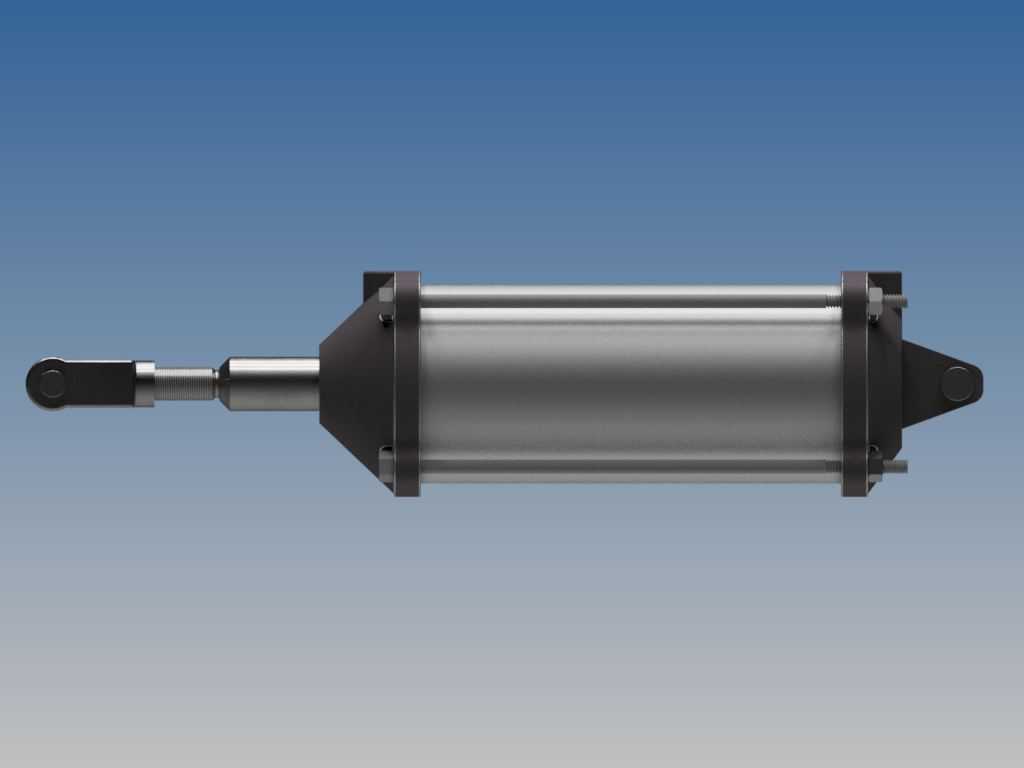

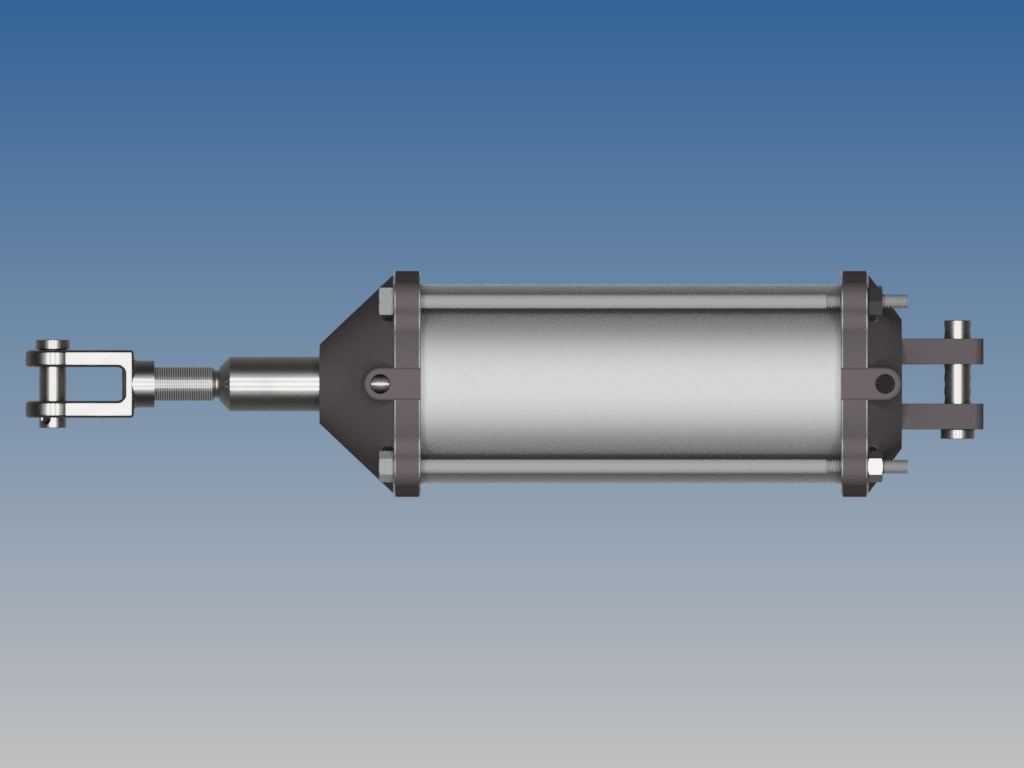

从结构设计思路来看，这款气缸采用了拉杆式缸筒装配结构，四根周向均匀分布的拉杆将前后端盖与缸筒压紧固定，这种结构的优势在于缸筒加工难度低，装配时可以通过调整拉杆的锁紧力保证端盖与缸筒的同轴度，后期维护拆解也十分方便，不需要专用工装就能完成密封件的更换。气缸的活塞杆伸出端集成了叉形铰接头，直接和尾门的锁止摆臂连接，不需要额外加装连接接头，减少了传动环节的间隙累积，保证锁止动作的位置精度。缸体尾部设置了铰接安装座，安装时可以通过尾部销轴将缸体固定在车身安装支架上，工作过程中缸体可以随活塞杆的伸缩小幅摆动，抵消安装面与动作平面的角度偏差，避免活塞杆承受径向侧向力，延长密封件与活塞杆的使用寿命。

从功能特性上看，这款气缸为单作用还是双作用结构可根据气路配置调整，缸体内部的活塞采用了双唇口密封结构，进气侧密封保证腔室压力稳定，外侧防尘密封可以阻挡外界的灰尘、泥水进入缸筒内部，适配车辆户外行驶的复杂工况，不会因为杂质进入缸筒导致活塞卡滞、活塞杆表面划伤的问题。活塞杆表面做了硬铬镀层处理，表面粗糙度控制在合理范围，既可以降低密封件的摩擦阻力，也能提升防锈耐磨性能，在潮湿、多扬尘的使用环境下也能长期稳定工作。气缸的两端设置了缓冲垫，当活塞运动到行程端点时，缓冲垫可以吸收活塞的冲击动能，避免金属直接碰撞产生异响，也能防止长期冲击导致的端盖连接松动。

关于安装边界与尺寸适配，这类气缸的安装核心要关注三个参数：一是尾部铰接孔的中心距，要和车身安装支架的销轴孔位匹配，保证缸体摆动时不会和周边钣金件产生干涉；二是活塞杆的行程长度，要匹配尾门锁止摆臂的转动角度需求，行程过短会导致锁止不到位，行程过长则会让摆臂过位，损坏锁止机构；三是伸出端叉形接头的销孔尺寸，要和锁止摆臂的连接销轴直径匹配，保证配合间隙在合理范围，避免动作过程中出现冲击异响。布置气路时，要注意缸体的进出气接头位置预留足够的管路安装空间，避免车辆行驶过程中管路和周边部件摩擦破损，同时要在气路中配置节流阀，调整气缸的动作速度，避免动作过快导致的锁止冲击。

在实际选型应用中，这类气缸的输出推力要根据尾门的密封反力、锁止机构的阻力来计算，通常气源压力在0.4-0.6MPa的常规车用气源压力下，缸径对应的输出推力要保留1.5倍以上的安全余量，避免低温环境下密封件阻力增大、气源压力波动时出现锁止力不足的问题。建模过程中要重点关注活塞杆伸出与缩回两个极限位置的周边间隙，要预留至少5mm的安全间隙，避免车身制造公差、安装公差累积导致气缸动作时和周边部件产生运动干涉。同时要注意缸体表面的安装避让，拉杆的突出端、进出气接头的位置都要和周边的线束、管路保持足够距离，防止长期摩擦导致部件损坏。
