多规格工业控制继电器三维结构模型

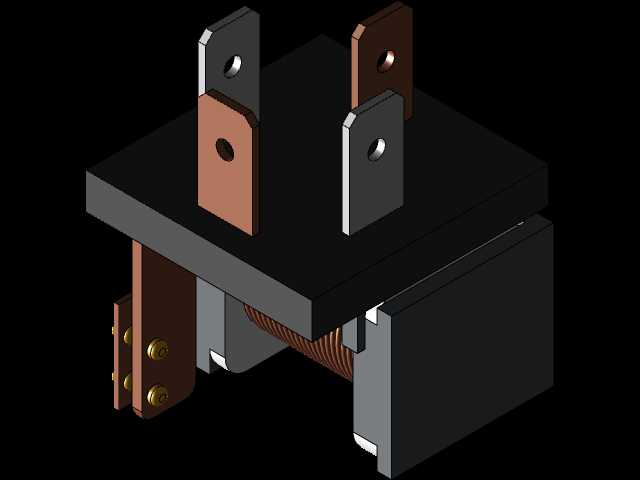

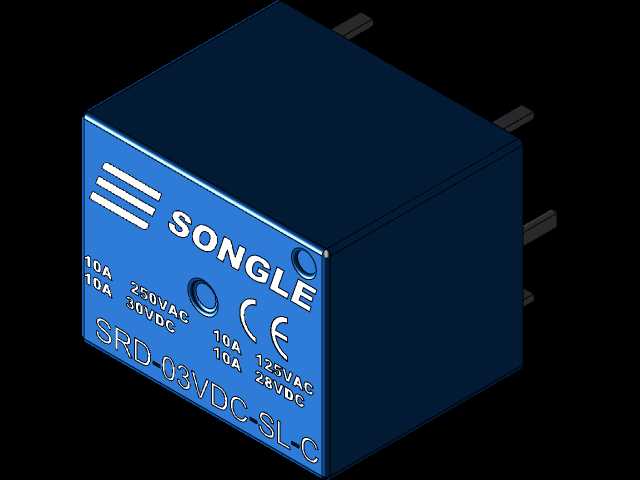

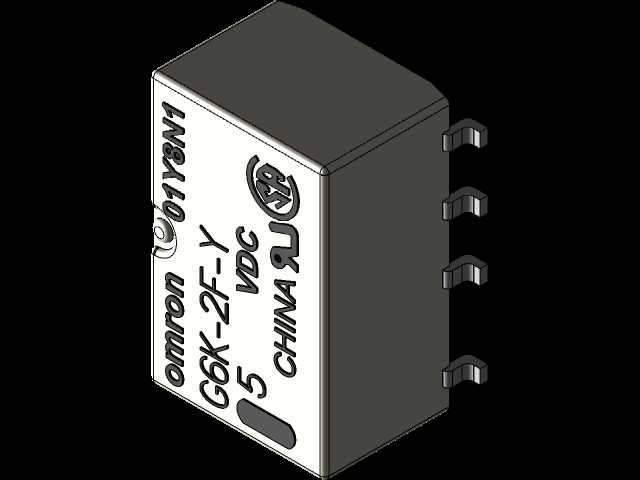

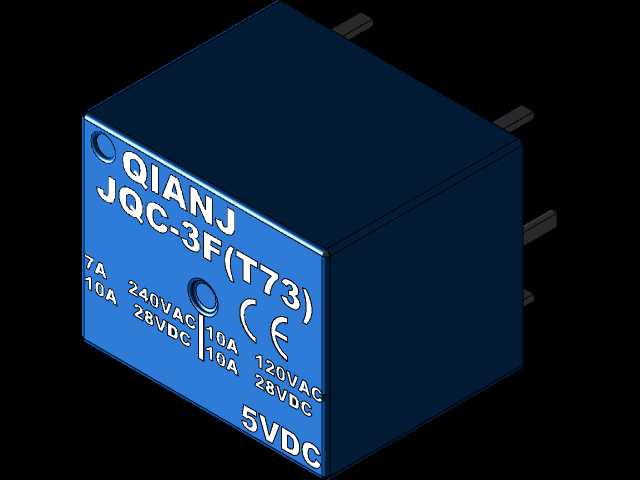

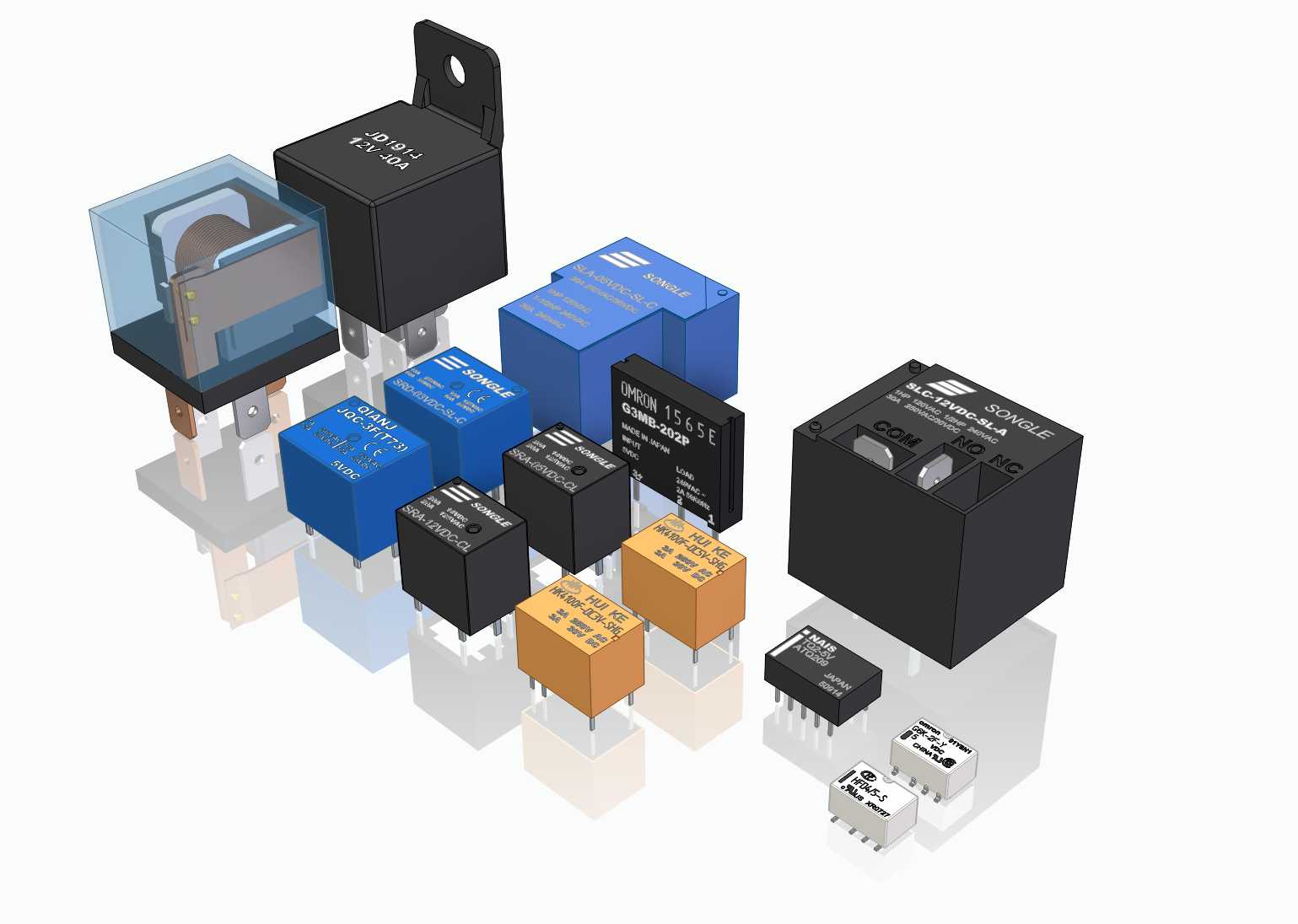

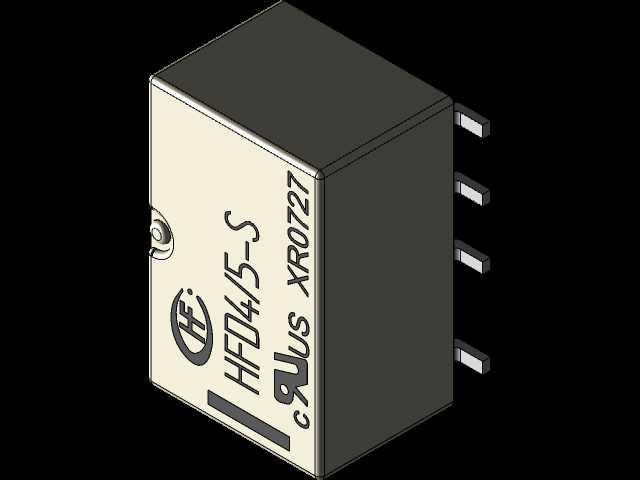

本次呈现的多规格继电器三维结构，覆盖了工控领域常用的插针式、快接式、密封式等多种封装形态，建模过程完全参照实物测绘的尺寸边界，每款产品的安装孔位、引脚间距、外壳卡扣结构都做了1:1还原，能直接导入电气柜装配、设备控制回路布局的工程场景中使用。从实际应用场景来看，这类继电器广泛分布在自动化生产线的IO控制回路、汽车车身电气系统、电力配电柜的信号转接节点、智能家居的强电控制模块中，核心作用是用小电流控制回路驱动大电流负载通断，同时实现控制侧与负载侧的电气隔离，避免强电串入弱电控制单元烧毁主控板卡。不同封装的继电器对应不同的安装工况：带顶部安装挂耳的塑封款，适合用螺丝直接固定在电气柜的安装板上，抗振动性能更强，多用于工程机械、车载设备这类存在持续颠簸的场景；蓝色外壳的小型插针款，引脚间距统一为标准2.54mm网格，可直接焊接在PCB控制板上，节省柜内布线空间，常见于小型PLC扩展模块、智能家电主控板；超小型贴片式继电器，厚度控制在5mm以内，适配高密度安装的便携检测设备、手持工业终端的内部电路，能在有限的板卡空间内实现多路信号切换。设计思路上，每款继电器的结构都拆分为外壳、电磁线圈、衔铁机构、触点组件、引脚/接线端五个独立可拆分的子装配体，建模时特意保留了内部衔铁的活动行程间隙，触点的开距、超程参数都参照主流厂商的出厂规格设置，方便工程师做机构运动仿真，验证触点吸合、释放的动作逻辑，也能直接用于产品的二次开发改型。外形尺寸与安装边界方面，所有型号的继电器都标注了最大外形轮廓的包络尺寸，插针款的引脚伸出长度、接线款的螺丝接线端操作空间、挂耳安装款的螺丝孔中心距都做了冗余校核，导入装配体后不会出现与周边线槽、接线端子、其他电气元件的干涉问题。比如常用的T73款继电器，建模时严格控制了本体宽度不超过15mm，引脚横向间距为10mm，纵向间距为5mm，完全匹配市面上通用的继电器底座安装尺寸，工程师做选型装配时不需要额外调整底座模型，直接替换即可完成布局。密封式继电器的外壳接缝处做了凸台卡扣的细节还原，能直观看到灌胶密封的结构位置，方便做防水防尘性能的结构验证；透明外壳的款式保留了内部触点的可视化窗口结构，可用于设备操作培训、原理演示类的三维动画制作。不同电流等级的继电器，触点部分的建模也做了区分：大电流款的触点厚度更大，接线端的铜片宽度更宽，能直观体现载流能力的结构差异，小信号款的触点采用镀金层的结构示意，还原其低接触电阻的设计特点。整个模型库覆盖了3V、5V、12V、24V等常用线圈电压对应的产品外形，不管是做低压控制柜的布线设计、车载电气系统的布局校验、还是消费电子的控制板堆叠设计，都能找到适配的结构模型，不需要重新从零开始测绘建模，能大幅缩短结构设计阶段的周期。建模时还考虑了不同软件之间的装配兼容性，所有零件的基准面都统一设置在安装底面中心，导入装配环境后可以直接通过配合约束固定到安装板的对应位置，不需要反复调整零件的空间姿态。对于需要做热仿真的场景，模型也保留了外壳的散热筋结构、线圈的绕线包络轮廓，可直接赋予材料参数进行温升模拟，验证继电器长时间带载工作时的散热情况，避免因布局过密导致的线圈过热烧毁问题。
