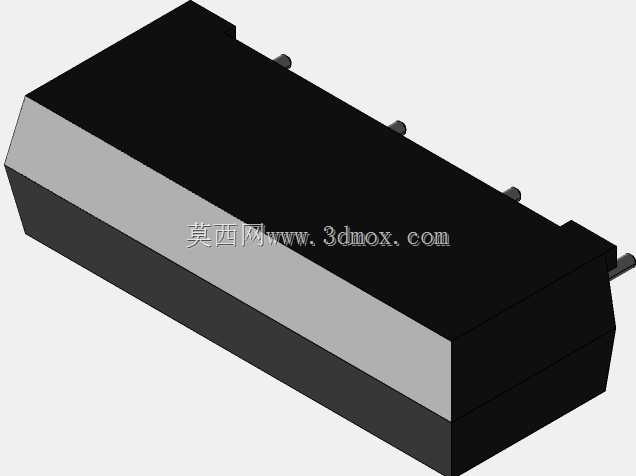

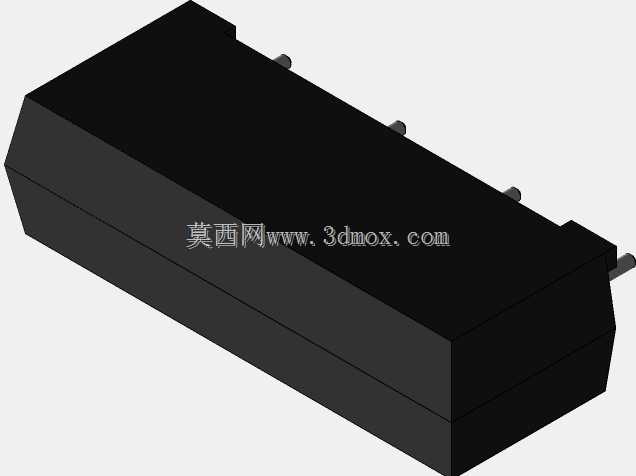

这款直插式板载继电器主要面向印刷电路板集成电控场景设计,在工业控制板卡、小型家电主控板、电源管理模块、信号切换回路中都有广泛应用,核心作用是通过小电流控制信号实现大电流回路的通断切换,同时实现控制端与负载端的电气隔离,避免负载侧的电压波动、浪涌电流干扰前端控制芯片的稳定运行。从结构设计来看,整体采用长方体塑封外壳,外壳做了哑光黑阻燃材质处理,既可以隔绝内部触点动作时产生的电弧外溢,也能抵御PCB焊接过程中助焊剂飞溅、波峰焊高温对内部电磁组件的损伤,外壳侧壁做了细微的防滑脱模斜度,适配自动化批量注塑生产的脱模需求,同时外壳边缘做了0.2mm的圆角处理,避免SMT或手工插件过程中尖锐边角划伤操作人员、刮损相邻元件的绝缘层。引脚采用单侧直插排布,引脚间距严格遵循行业通用SIP封装标准,引脚伸出外壳的长度预留了足够的波峰焊吃锡空间,同时引脚根部做了凸台限位结构,插件时可以精准卡在PCB对应的安装孔位上,不需要额外治具定位就能保证元件插装高度一致,适配自动化插件生产线的作业精度要求。设计过程中重点考量了PCB安装的空间边界,整体宽度控制在窄幅尺寸内,在高密度布板的场景下,相邻元件之间不会出现结构干涉,元件本体高度匹配常规板卡的外壳内部净空要求,不需要额外在设备外壳上做避让沉台。内部电磁线圈、衔铁、触点组件的排布做了重心优化,整体重心落在引脚排布的中心轴线上,波峰焊冷却过程中不会因为重心偏移出现元件歪斜、浮高的问题。触点部分的结构预留了足够的电气间隙,满足低压电控场景的安规要求,外壳封装处做了卡扣式密封结构,不需要额外点胶就能实现基础的防尘效果,适配多数非高腐蚀、非高湿工况的板卡使用需求。在建模过程中,所有安装尺寸、引脚位置、外形轮廓都严格对标实物的安装公差要求,引脚直径、孔位间隙都按照实际生产的插件公差做了适配,结构工程师在进行PCB布局、板卡结构校核时,可以直接调用该模型进行空间干涉检查,不需要反复核对元件规格书的二维尺寸,能有效缩短板卡开发阶段的结构校核周期,避免因为元件尺寸估算偏差导致的后期改板问题。
- 全部评论(0)
- 模板大小: 2.28 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 继电器
