带水密接头的圆形接线端子外壳结构

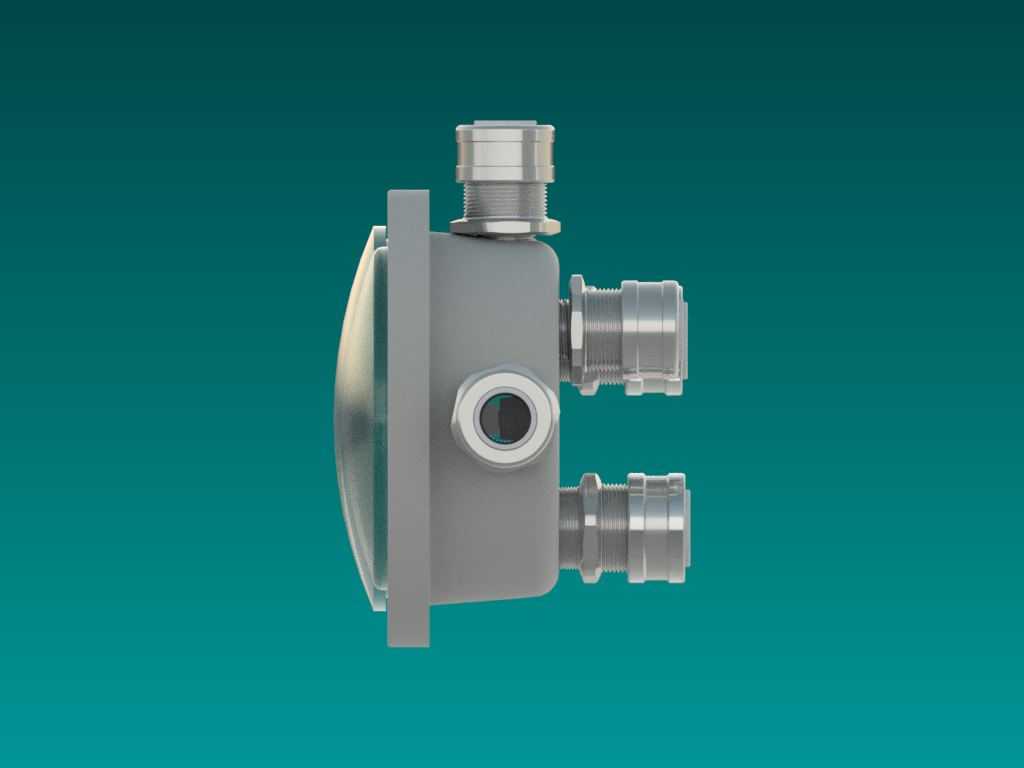

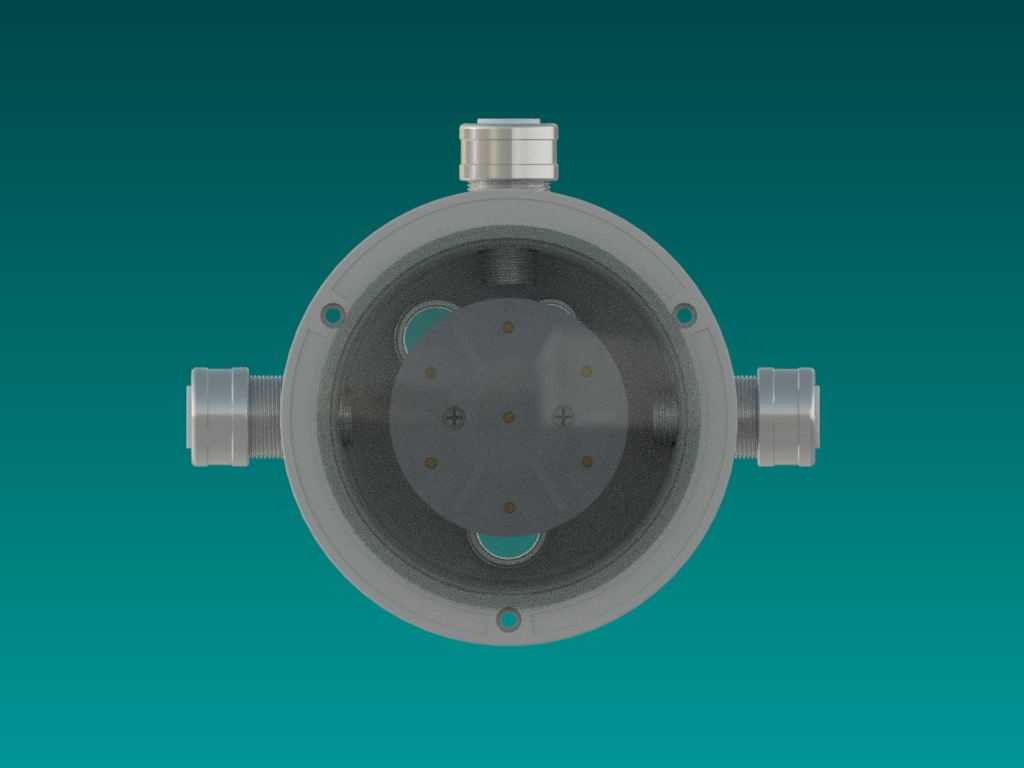

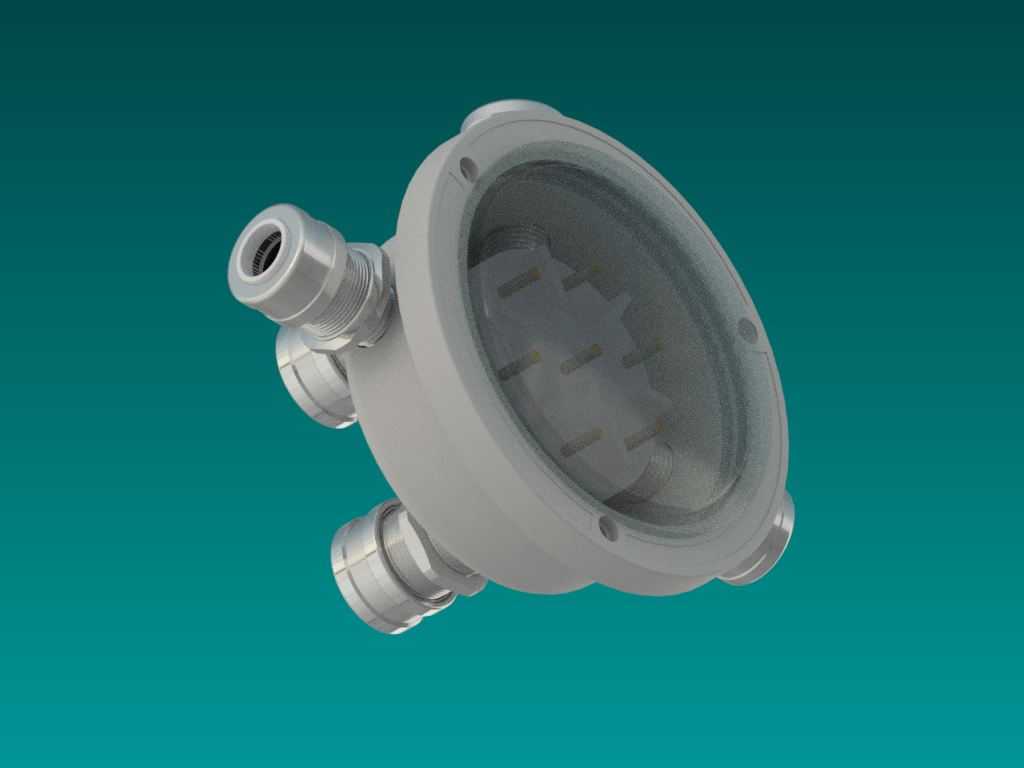

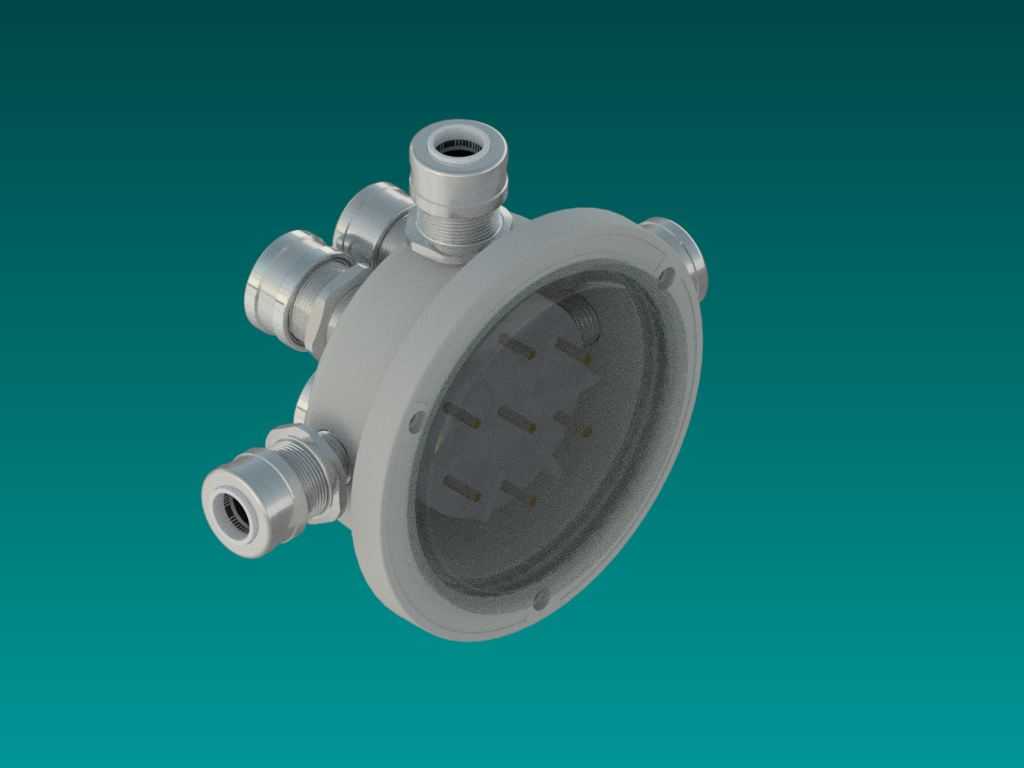

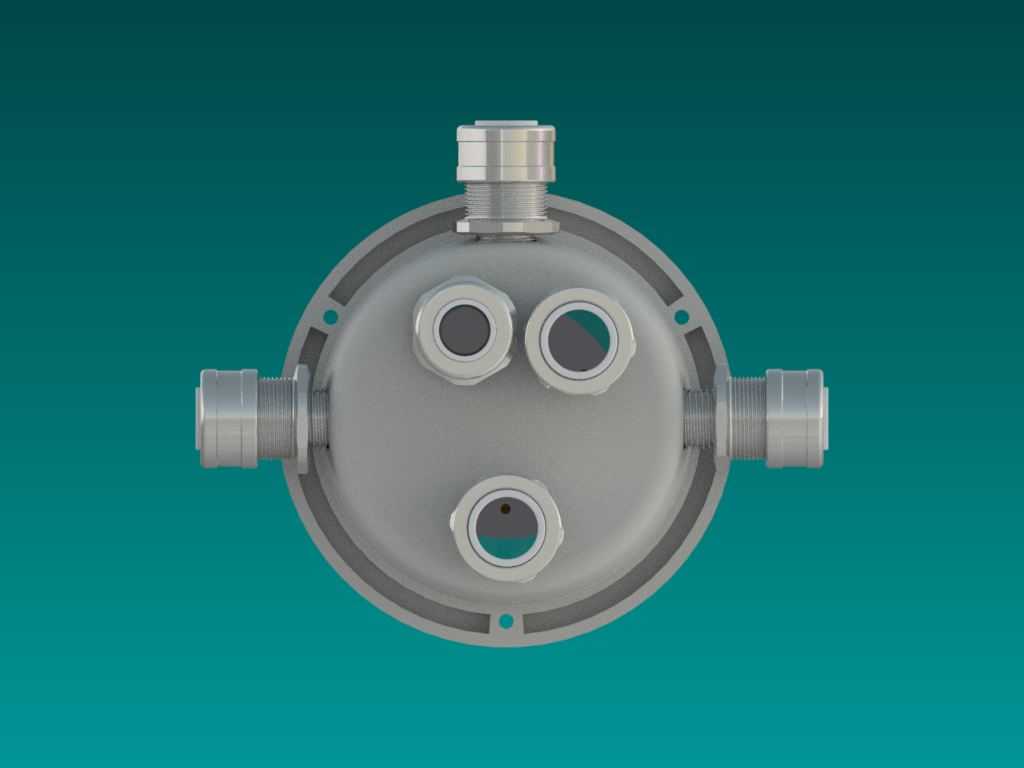

这类带水密接头的圆形接线端子外壳，多应用在户外露天配电、潮湿工况机电设备、船舶舱室辅机、户外照明回路这类对防护等级有明确要求的电气布线场景里，核心作用是为内部的接线端子排提供物理防护，隔绝外界水汽、粉尘、飞溅液体侵入，同时规整多方向进出的线缆走向，避免线缆根部受拉扯出现绝缘层破损、接线松脱的故障。从结构设计逻辑来看，整体采用圆形铸铝壳体构型，相比方形壳体，圆形结构在承受外部挤压、温差形变时应力分布更均匀，不会出现边角应力集中导致的壳体开裂问题，适配壁厚更薄的轻量化设计需求，同时圆形端盖的密封配合面加工难度更低，更容易保证周向密封压力一致，避免局部密封失效。壳体上集成的多个侧向水密接头，采用标准的格兰头结构适配，接头与壳体一体铸造成型后再做密封面精车，相比后期打孔加装接头的结构，减少了一道拼接密封面，从根源上降低了渗漏风险，不同方向的接头布局可以适配多回路线缆进出需求，无需额外加装转接分线盒，压缩整体安装占用空间。端盖与壳体的配合采用止口定位结构，止口处预留密封胶圈安装槽，装配时胶圈受压后填充配合间隙，可满足IP65及以上的防护等级要求，端盖周向均匀布置的安装孔，采用内六角沉头螺钉锁紧，锁紧时周向受力均匀，不会出现端盖偏斜导致的密封缝隙。在安装边界设计上，壳体背部预留了两个对称的安装固定脚，固定脚处开有长圆形安装孔，可以适配一定范围内的安装孔位偏差，降低现场安装时的对位难度，固定脚与壳体之间做了加强筋过渡，避免安装锁紧时固定脚根部出现断裂。内部腔体的尺寸设计预留了端子排安装导轨的安装位，可适配标准宽度的导轨式接线端子，腔体深度足够容纳端子排及线缆弯曲余量，不会出现线缆挤压端盖导致密封失效的问题，同时腔体内部做了圆角过渡，避免尖角划伤线缆绝缘层。水密接头的内孔尺寸适配常用的户外线缆外径范围，接头内部的密封锥面在锁紧螺母压紧时会均匀包裹线缆外护套，既可以固定线缆承受轴向拉力，也能填充线缆与接头之间的缝隙实现密封，接头处的锁紧结构采用防滑齿设计，现场徒手即可完成初步锁紧，再用扳手稍加力矩就能达到密封要求，无需复杂的专用工具。这类壳体在实际选型时，需要根据现场进出线的回路数量、线缆外径确定接头的数量与规格，同时根据安装空间的尺寸确认壳体直径是否适配，安装时需要注意密封胶圈的完好性，避免胶圈被泥沙、铁屑等异物硌伤影响密封效果，固定螺钉锁紧时要采用对角分次锁紧的方式，避免端盖单侧受力变形。从建模角度来看，这类壳体的建模重点在于密封配合面的尺寸公差控制，止口的配合间隙需要控制在合理范围，既要保证装配顺畅，也要避免间隙过大导致胶圈压缩量不足影响密封，水密接头的密封锥面角度需要符合标准格兰头的尺寸要求，保证通用密封配件可以直接替换使用，安装孔的位置度需要控制在公差范围内，避免现场安装时出现孔位错位无法固定的问题。
