步行地板主驱动传动结构设计

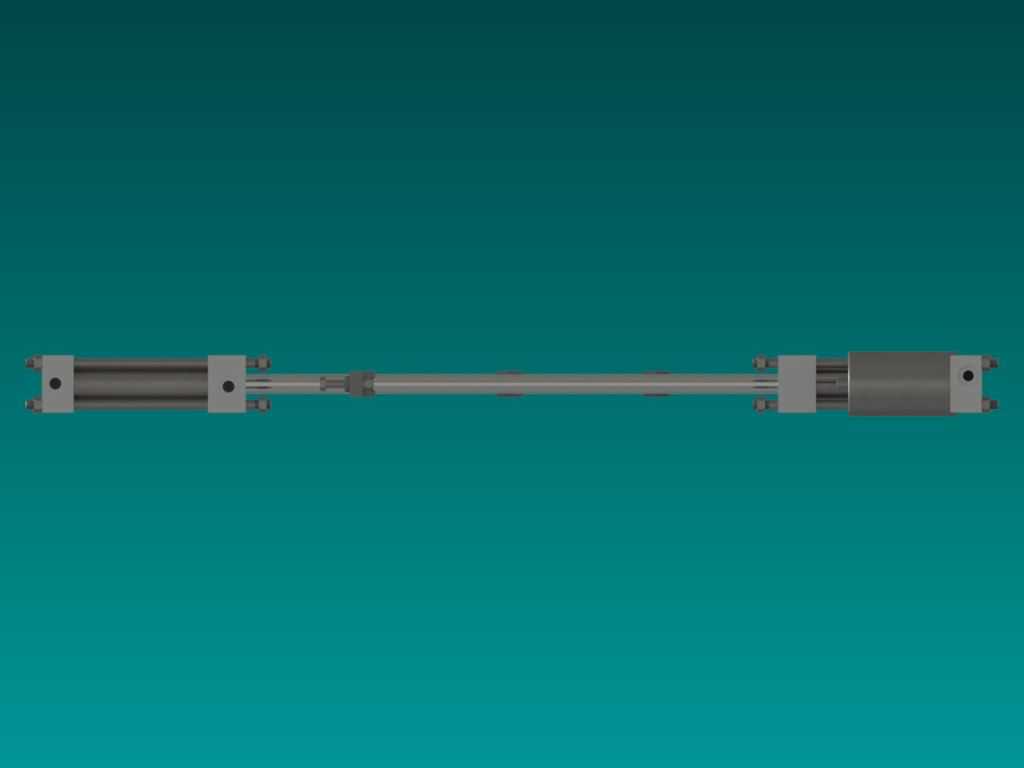

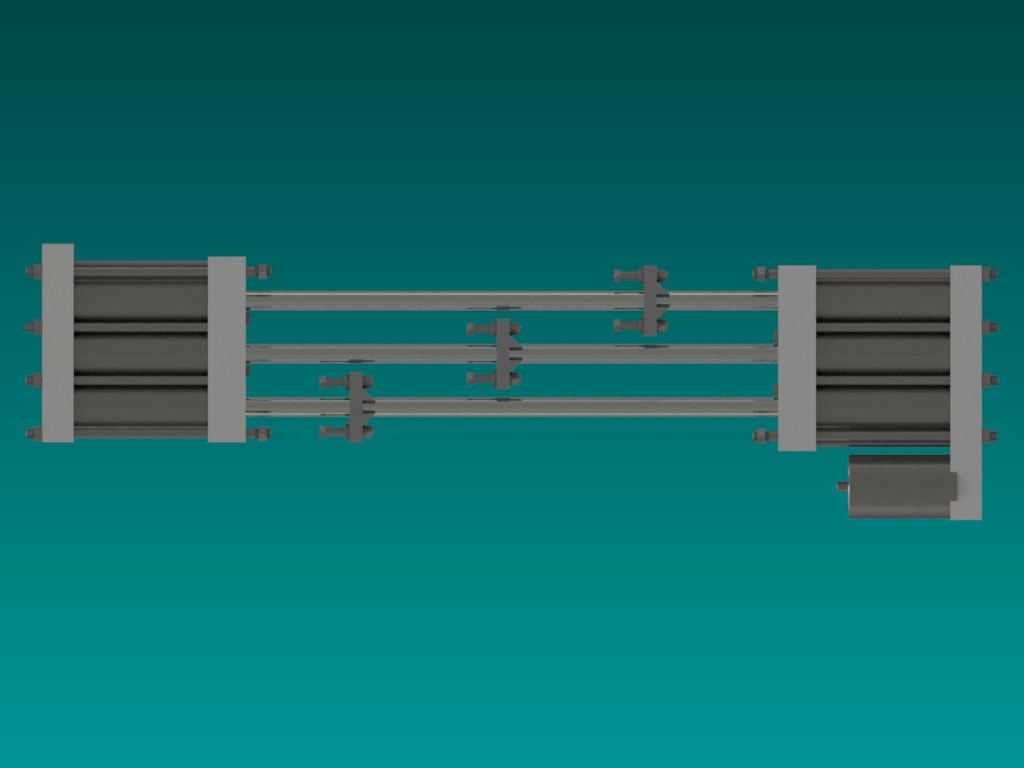

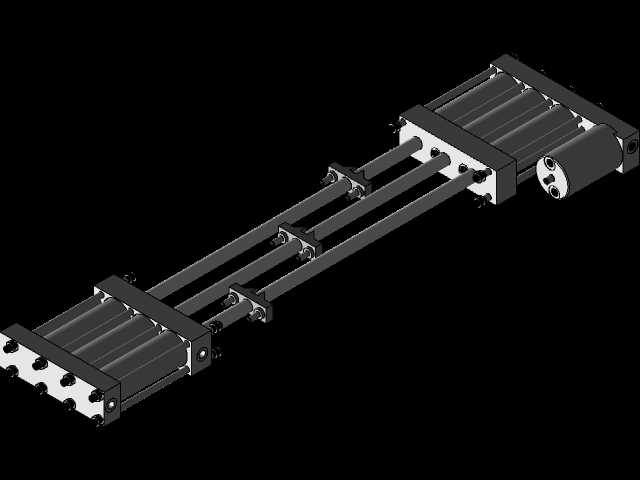

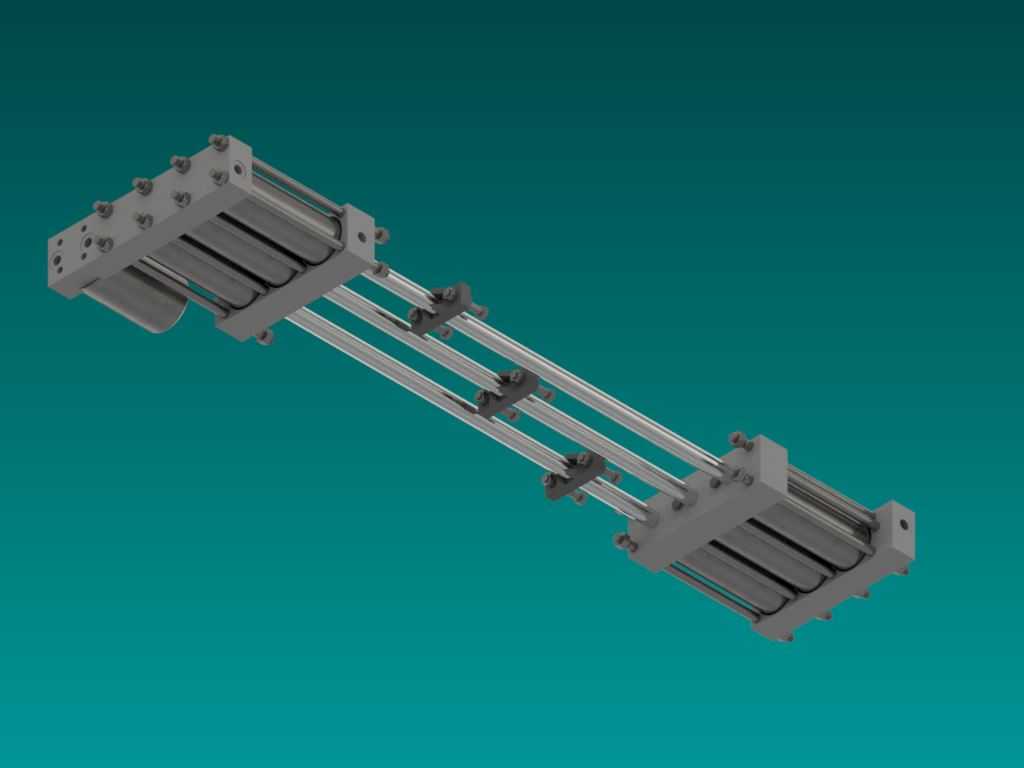

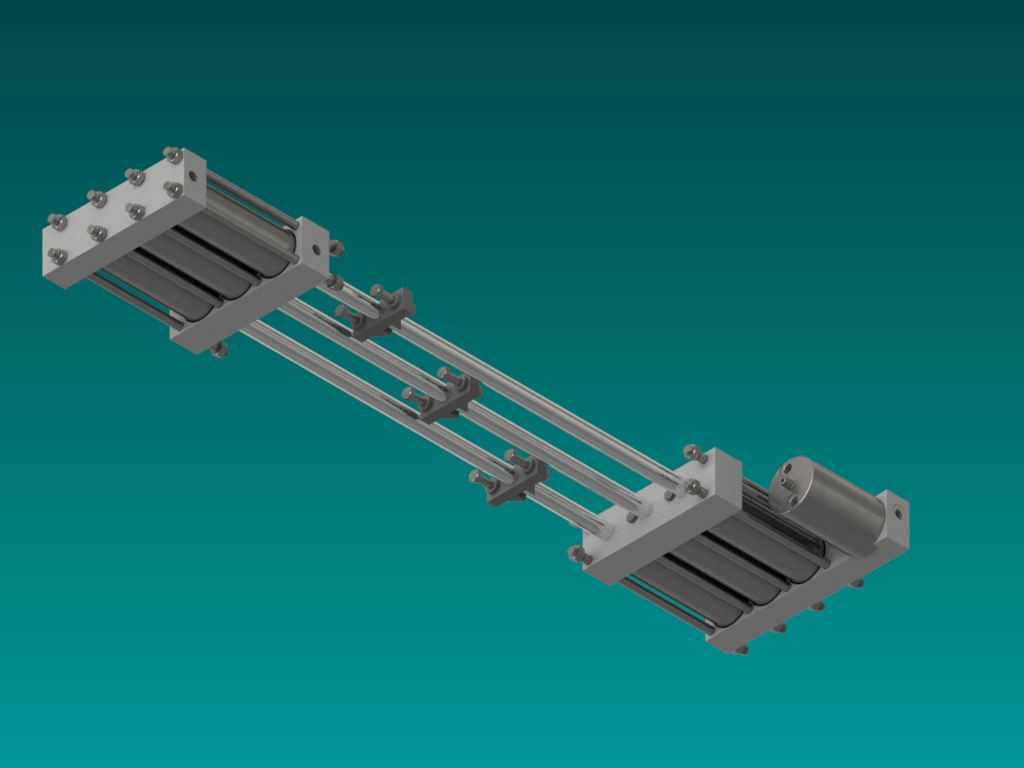

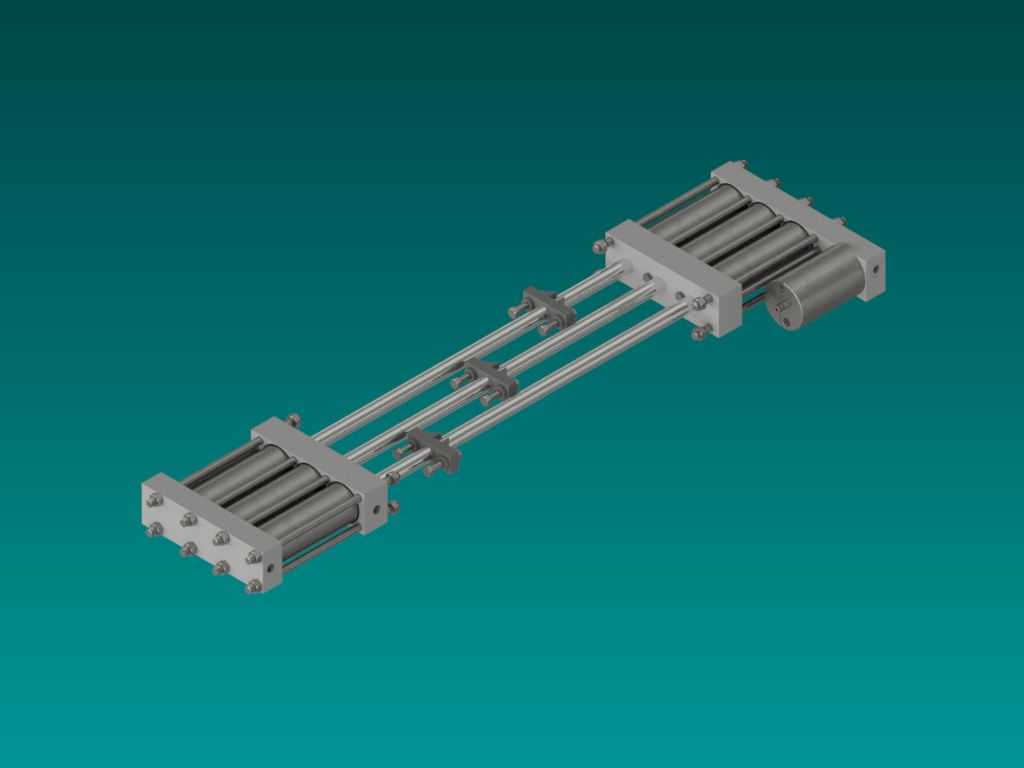

　　在展馆互动体验区、沉浸式文旅步道、动态仿真步行场景的搭建中，这类步行地板主驱动装置是实现地板面同步往复位移、模拟行走体感的核心执行部件，区别于常规的皮带输送或者辊道输送结构，该装置需要兼顾多块地板单元的同步性、运行平稳性以及低噪音要求，避免体验过程中出现卡顿、步差或者异响影响实际感受。从结构组成来看，整套驱动采用双端对称布置的动力输出端配合长跨距导向杆的布局，两端的安装基座作为整套机构的承载基准，基座上集成了动力安装位与导向轴固定座，中间跨距部分通过多根平行布置的光轴作为直线运动导向载体，每一块步行地板单元都通过对应的滑动连接座与导向光轴配合，同时滑动座与内置的传动组件相连，

　　将端部动力单元输出的旋转运动转化为各地板单元沿导向轴方向的同步直线往复运动。设计过程中首先要考虑的是安装边界的适配问题，这类装置通常嵌入安装在地面预留的安装槽内，因此端部基座的外形尺寸需要匹配安装槽的端部预留空间，导向杆的长度需要对应步行区域的总跨度，同时要预留两端的安全行程余量，避免滑动座运行到极限位置时与基座发生硬碰撞。导向光轴的选型需要兼顾长跨距下的挠度控制，若跨距较大需要在中间位置增设辅助支撑座，避免光轴受力弯曲导致滑动座卡滞，影响地板运行的平顺性。滑动连接座与地板单元的连接面采用多孔位的安装设计，可适配不同厚度、不同材质的步行地板面板安装，安装孔位的间距做了通用化设计，既可以适配常规的金属框架地板，

　　也可以适配复合材质的装饰面板，降低现场安装的适配改造成本。动力端的布置采用侧装式结构，将动力部件隐藏在端部基座的侧方空间内，不会占用步行区域的有效通行宽度，同时动力输出端与传动组件之间设置有过载保护结构，当异物卡入地板缝隙导致运行阻力超过设定阈值时，会触发保护机制切断动力传递，避免部件损坏或者人员磕碰受伤。在功能实现上，整套机构可以根据场景需求调整往复行程与运行速度，模拟不同的行走体感，比如平缓的平地行走、轻微的颠簸路面或者上下坡的体感反馈，各地板单元之间的运动相位差可以通过传动组件的参数调整实现，既可以做同步平移，也可以实现依次递进的波浪式运动，适配不同的互动场景需求。从装配维护的角度来看，所有的滑动连接座都采用剖分式的安装结构，

　　不需要整体拆卸导向轴就可以单独更换某一个滑动座的耐磨衬套，日常维护时只需要定期在导向光轴表面涂抹润滑脂，检查连接座的固定螺栓是否松动即可，维护操作不需要复杂的专用工具，适合商业场景下的快速运维需求。端部基座的底部设置有可调式的支撑脚，可以在安装时微调整套装置的水平度，抵消安装地面的平整度误差，保证各导向光轴的平行度公差控制在合理范围内，降低滑动座运行时的阻力与磨损。整套结构的外露部分都做了圆角处理，避免安装和运维过程中出现尖锐边角划伤的问题，同时各运动部件的外侧都预留有装饰盖板的安装位，安装完成后可以将传动与导向部分完全隐藏，只保留表面的步行地板面，兼顾外观整洁度与运行安全性。在实际选型应用时，需要根据步行区域的总长度、单块地板的承重以及预期的运行速度来匹配对应的动力参数与导向轴直径，若用于大承重的商用场景，还可以将导向光轴替换为直线导轨结构，进一步提升承载能力与运行精度，若用于轻载的互动展示场景，现有光轴配合工程塑料滑动衬套的结构已经可以满足使用需求，同时能有效控制整体制造成本。
