雅马哈TRX850摩托车上联板结构设计

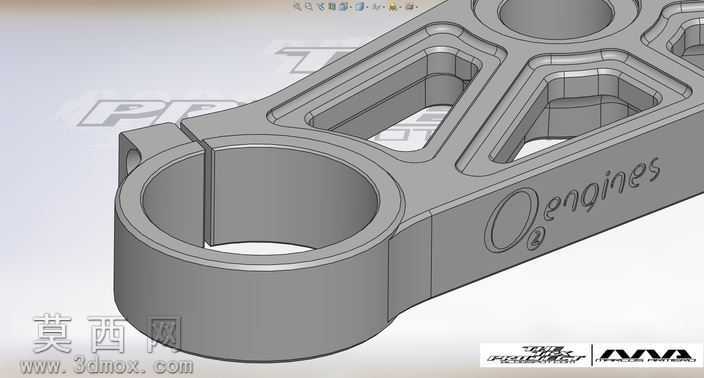

本作品为雅马哈TRX850摩托车配套的转向顶部轭架（俗称上联板）三维设计方案，建模过程依托参数化三维设计环境完成，全程围绕摩托车转向系统的安装适配需求展开结构迭代。建模阶段首先基于原车前减震的安装间距、转向柱的配合孔径完成基准骨架搭建，精准锁定两个减震筒安装孔与中心转向柱安装位的相对位置，确保部件装车后可与原车转向系统完全匹配，不会出现安装干涉问题。

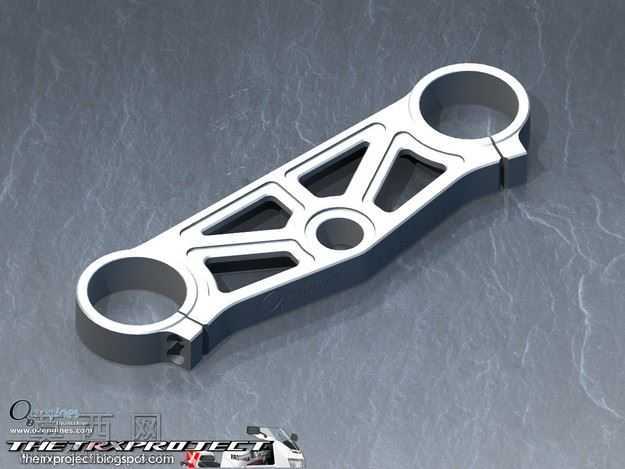

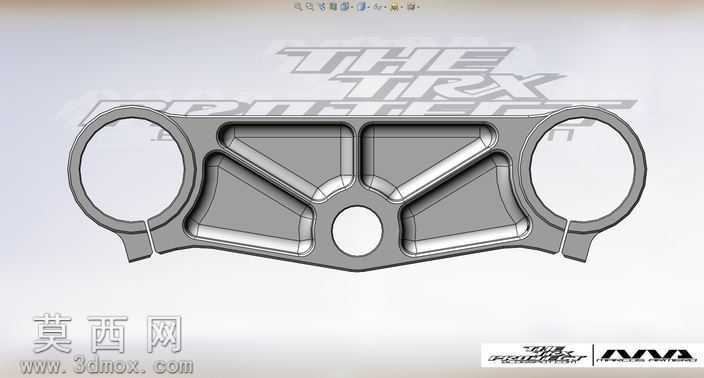

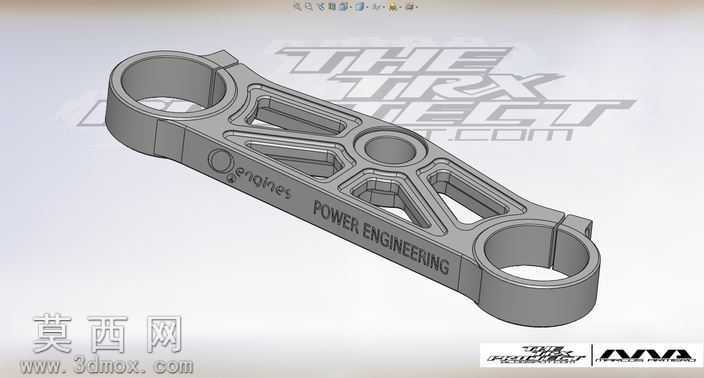

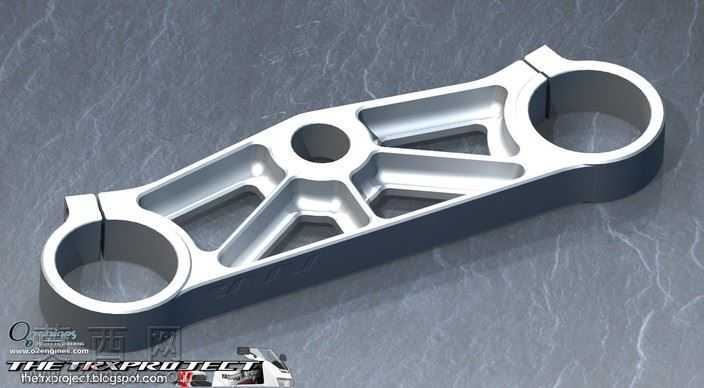

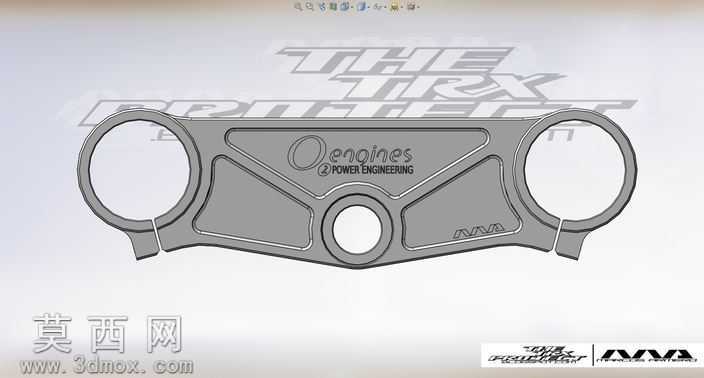

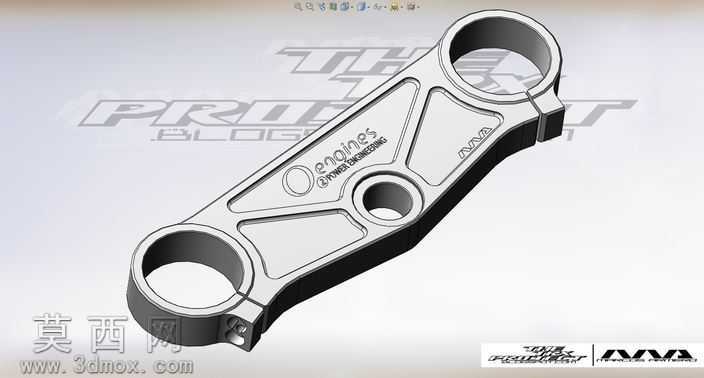

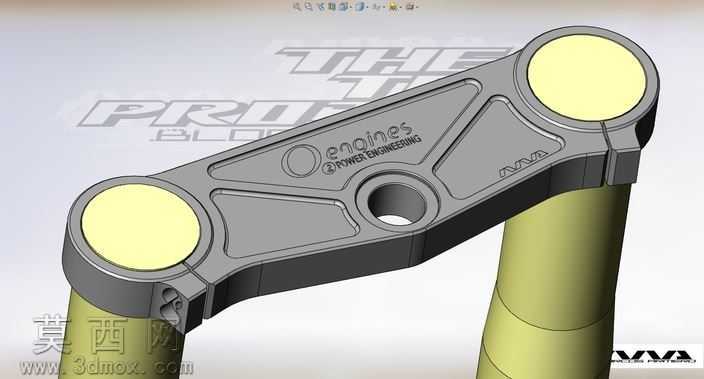

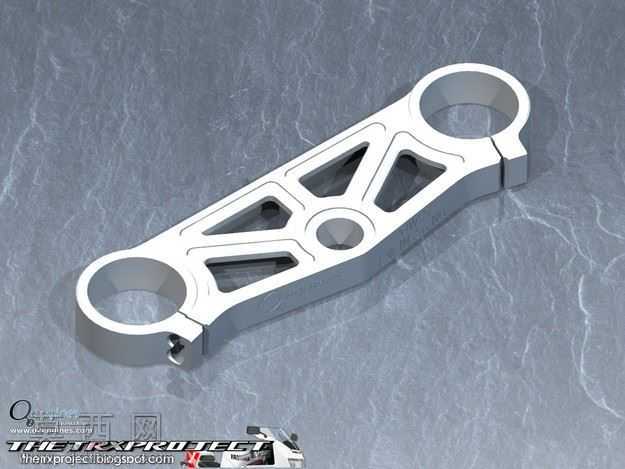

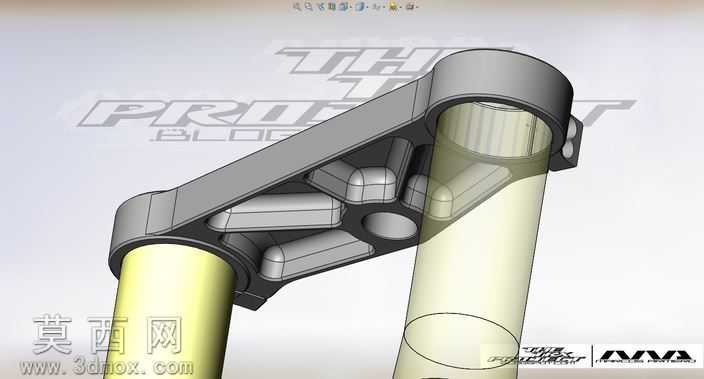

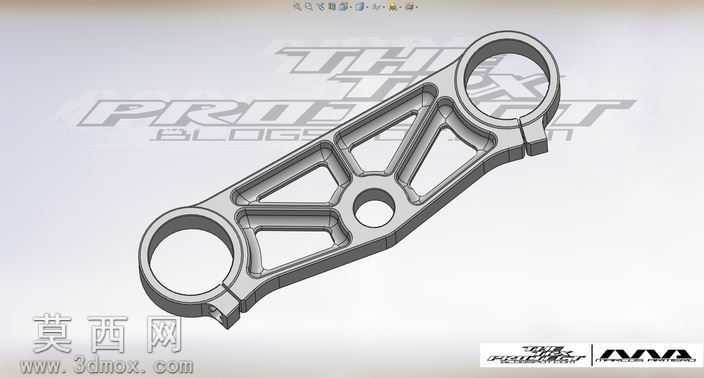

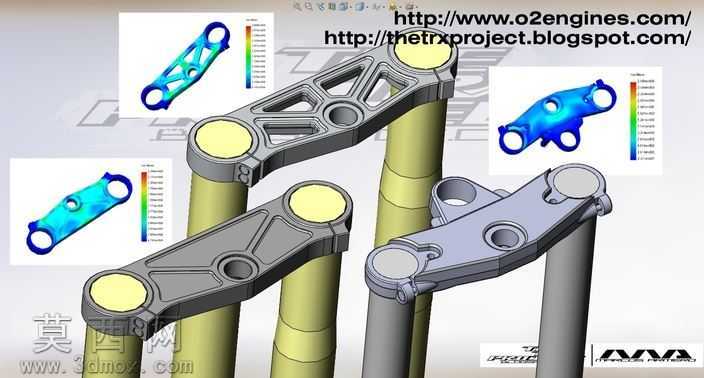

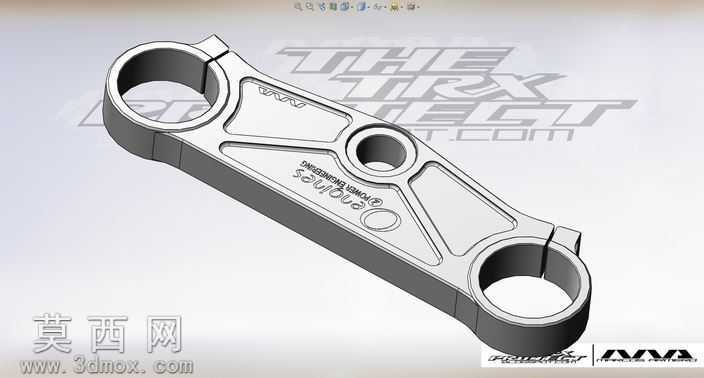

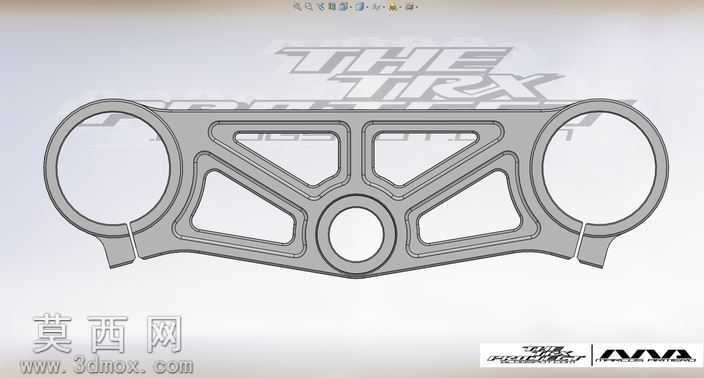

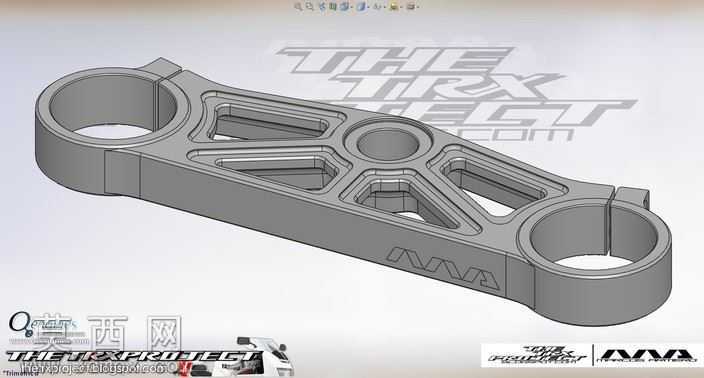

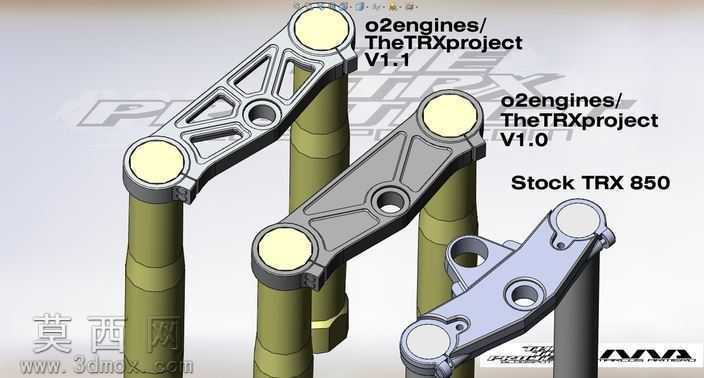

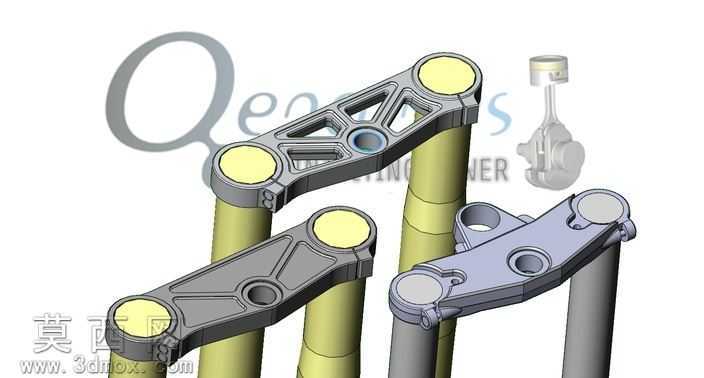

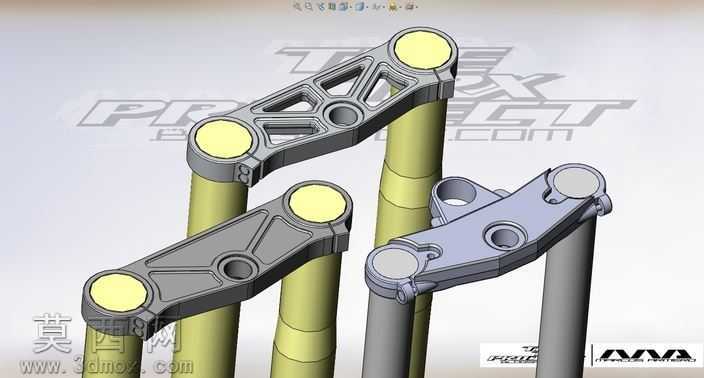

结构设计上针对不同版本的性能需求做了差异化处理：V1.0版本采用偏向实用的实心加强筋布局，在连接臂的受力路径上布置连续的加强结构，保证日常骑行工况下的结构强度，可承受常规行驶过程中转向、制动带来的交变载荷；V1.1版本则引入轻量化镂空设计，在连接臂的非受力区域切除多余材料，通过三角形镂空结构在降低部件自重的同时保留足够的结构刚性，兼顾操控灵活性与结构可靠性。

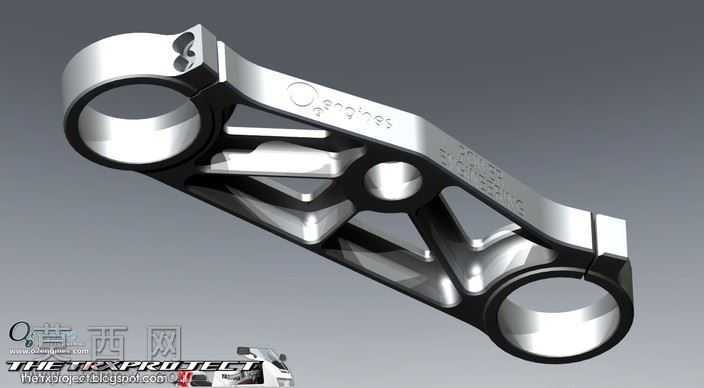

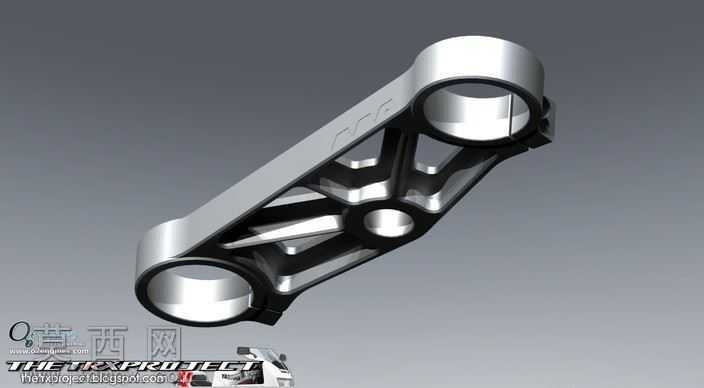

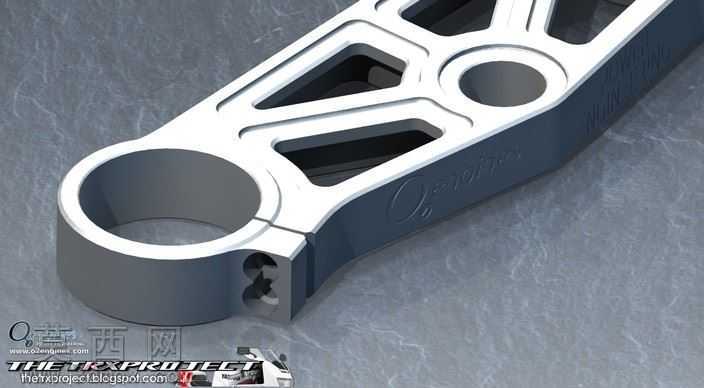

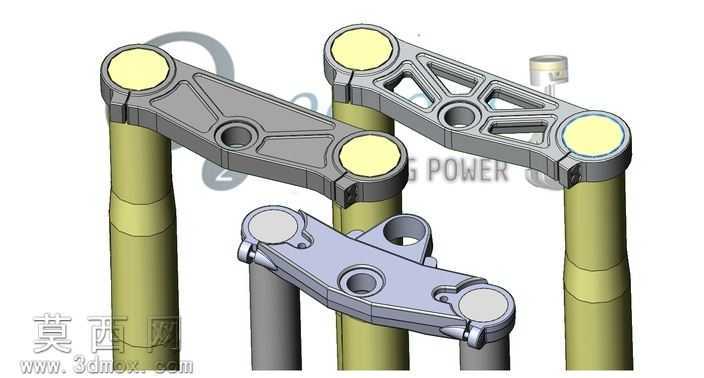

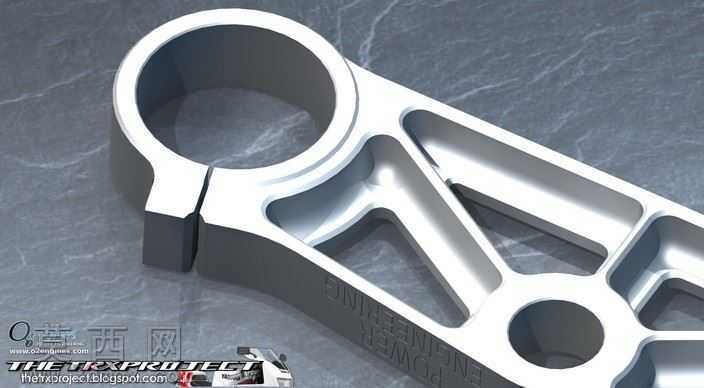

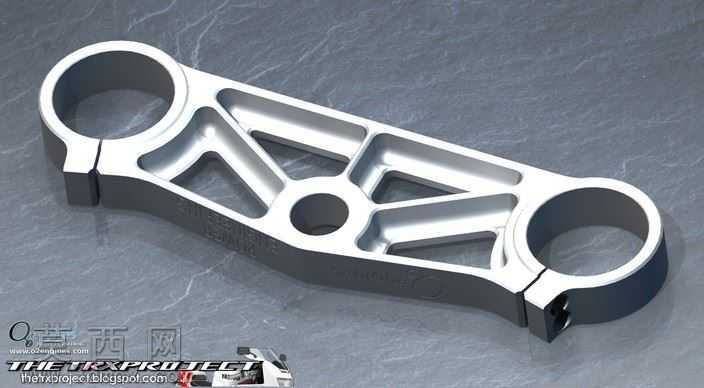

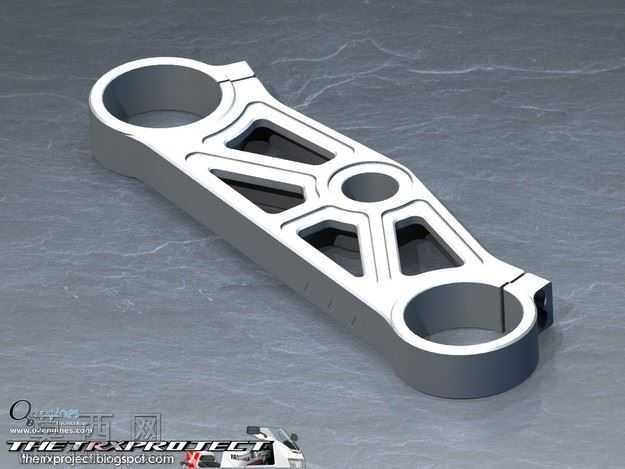

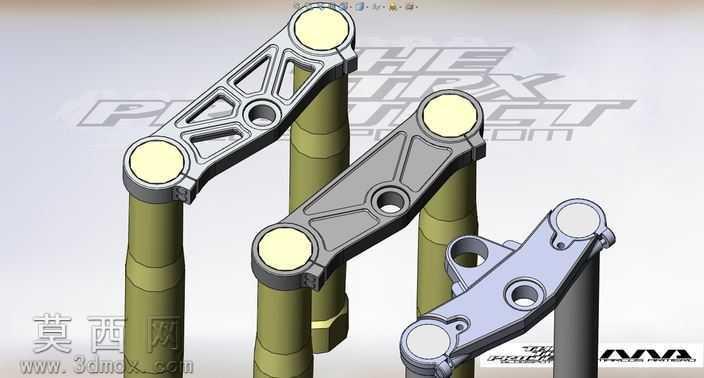

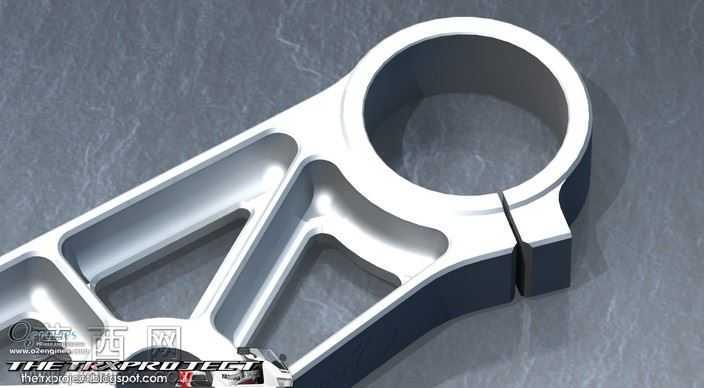

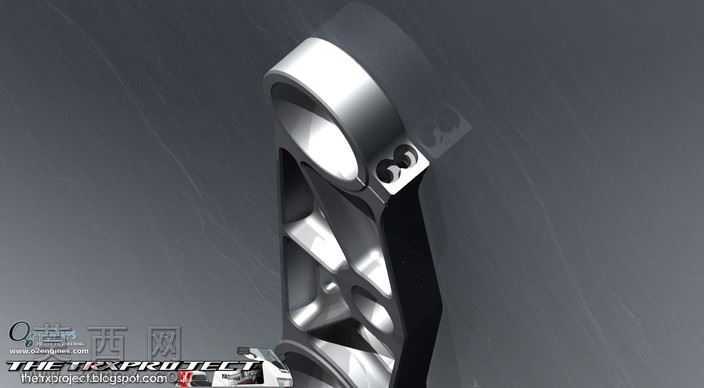

材质与渲染表现方面，针对不同版本的部件做了区分化材质设置：基础版本采用哑光磨砂金属材质，模拟铸铝部件的表面质感，还原量产金属部件的细腻颗粒感；优化版本则做了亮面金属与局部切削面的材质区分，安装孔端面设置高亮金属切削质感，突出机加工部位的精度表现；配套的前减震筒采用军绿色哑光硬质涂层材质，还原实车减震的外观质感，整体渲染场景采用简洁的浅灰背景，搭配柔和的定向光源，清晰呈现部件的轮廓结构、镂空细节与不同部位的材质差异，可直观展示各版本的结构区别与设计特点。

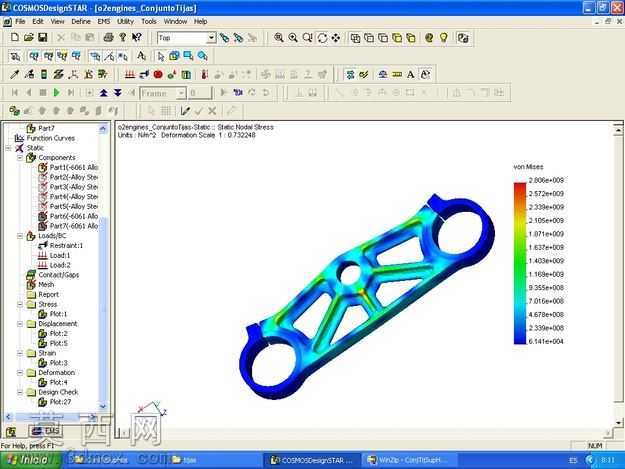

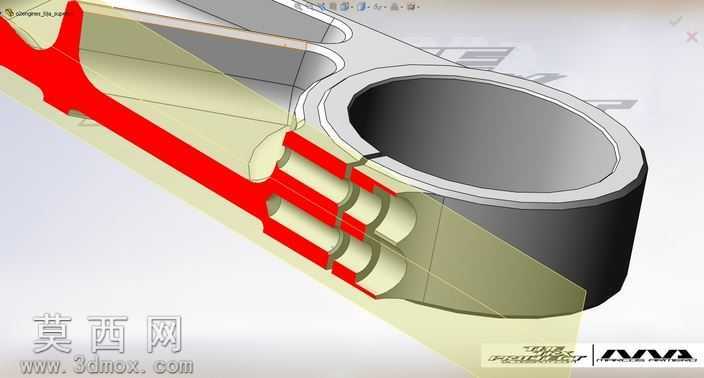

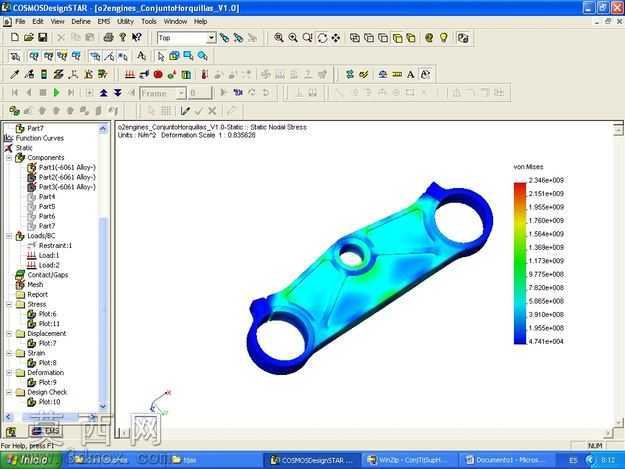

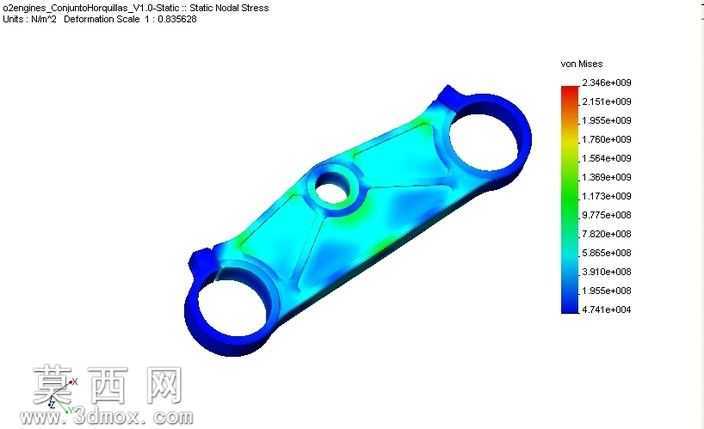

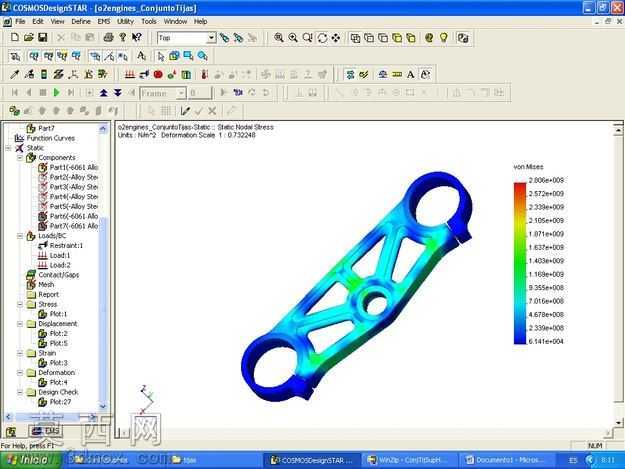

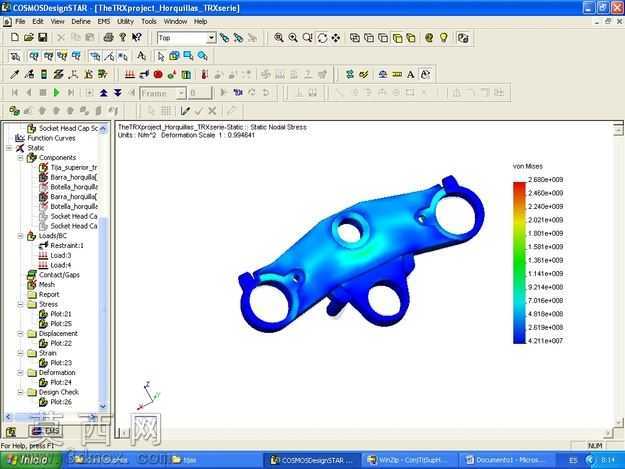

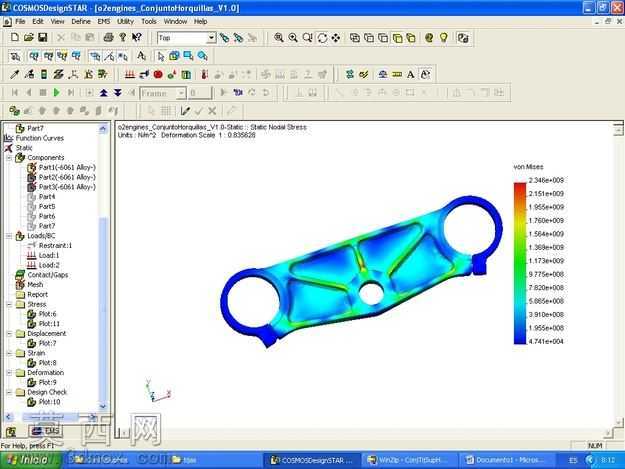

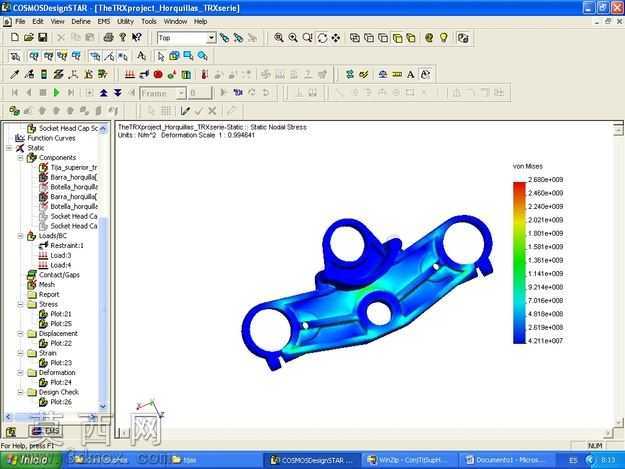

设计过程中反复校核了安装孔的同轴度、连接臂的受力分布，通过调整加强筋的走向与镂空区域的轮廓，避免应力集中问题，确保部件在满足安装适配要求的前提下，实现结构强度与轻量化的平衡，可直接用于改装部件的试制参考或结构设计教学演示。
