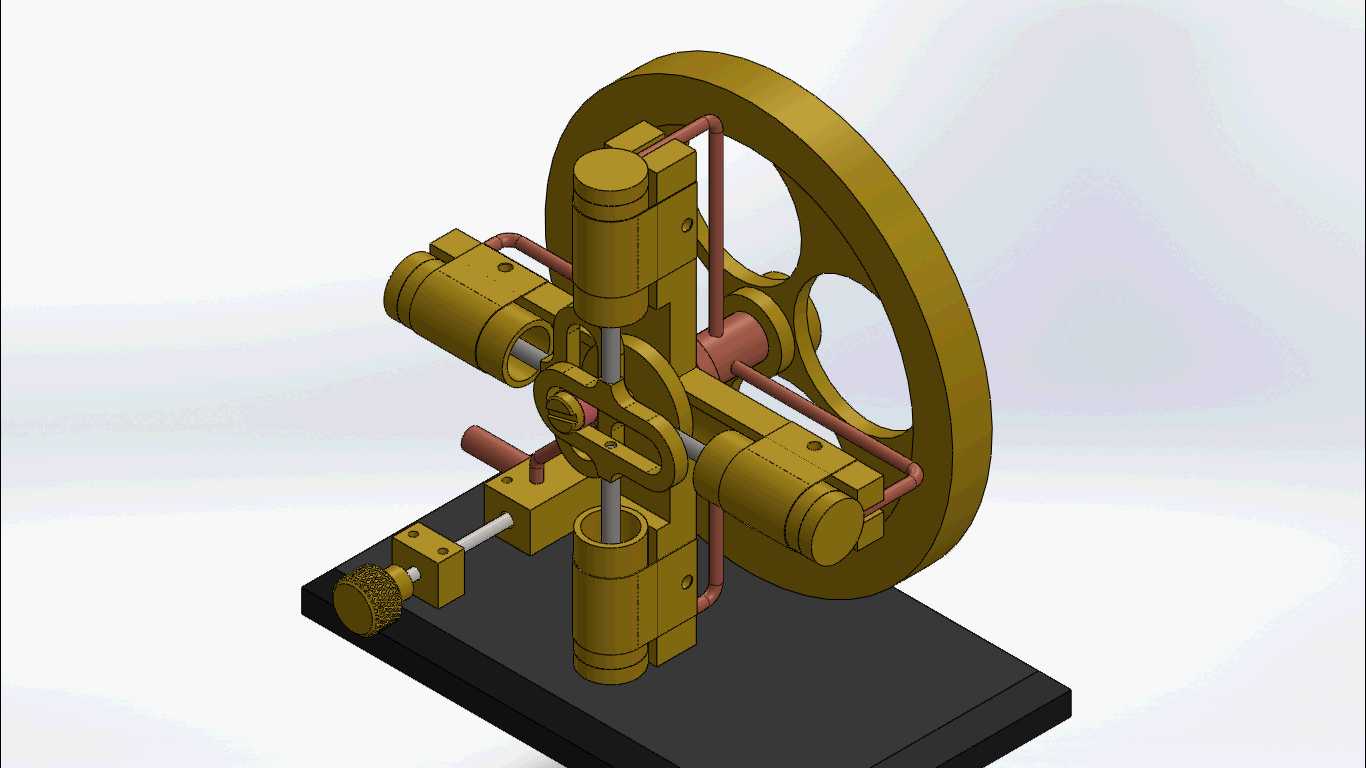

四缸立式布局往复式蒸汽机结构

这套往复式蒸汽动力结构采用四缸正交布局设计，区别于传统单缸或直列多缸蒸汽机的排布逻辑，四个气缸分别沿垂直轴的水平、垂直四个方向布置，能够在蒸汽通入后实现无死点的连续动力输出，避免单缸蒸汽机启动时需要手动盘车越过止点的问题，在小型教学演示、复古动力装置复刻、低压蒸汽动力实验场景中具备很高的实用参考价值。从实际功能层面看，该结构通过配气杆的联动实现四个气缸的进排气时序错配，每个气缸的活塞行程保持一致，活塞输出的往复动力通过十字滑块结构传递到中心曲柄轴，最终将直线运动转换为飞轮的旋转运动，飞轮采用大直径轮缘结构设计，能够储存足够的转动惯量，抵消多缸动力输出的微小脉动，保证输出轴转动的平顺性，外接输出端可直接连接小型发电机、水泵或者传动演示机构，适配低压饱和蒸汽的工作工况，不需要过高的蒸汽压力即可实现稳定运转。设计过程中首先确定了中心曲柄的回转直径，以此为基准反推各个气缸的活塞行程、缸体内径以及配气阀的行程参数，四个气缸的安装座与中心支架采用一体化的布局思路，减少了分散安装带来的同轴度误差，所有气缸的轴线都交汇于曲柄轴的中心平面，保证活塞连杆的受力始终沿气缸轴向，避免出现侧向分力造成的活塞偏磨问题。管路布局上采用外置铜质导气管连接各个气缸的进排气口，管路走向沿支架外侧排布，既避开了运动部件的运动干涉区域，也方便后期对配气时序进行调整检修，底座采用厚重的平板式结构，安装时可通过底座四角的安装孔将整机固定在安装基础上，安装边界需要预留飞轮外侧不小于15毫米的安全间隙，避免飞轮运转时与周边防护结构发生剐蹭，气缸外侧需要预留20毫米以上的操作空间，方便对接蒸汽管路与调整密封压盖。从结构细节来看，十字滑块与中心曲柄的配合面采用了耐磨结构设计，长期运转时可通过更换滑块衬套降低维护成本，配气机构与曲柄轴采用联动设计，不需要额外的配气传动结构，依靠主轴的转动即可驱动配气阀完成进排气切换，大幅简化了整机的结构复杂度，减少了故障点。这类四缸布局的蒸汽机相比同排量的单缸机型，动力输出的均匀性提升明显，在相同蒸汽压力下的启动扭矩更大，能够带载启动，适合作为小型固定式动力装置的原型参考，也可作为机械原理教学中曲柄滑块机构、多缸动力时序配合、飞轮惯量匹配知识点的具象演示载体，建模过程中所有运动部件的配合间隙都按照实际装配公差预留，活塞与缸体的配合、曲柄轴与支架轴承位的配合、连杆与活塞销的配合都符合常规机械装配的公差要求，可直接作为结构设计的参考蓝本，用于衍生设计不同缸径、不同行程的同类型蒸汽动力装置，也可通过调整气缸数量、排布角度拓展出更多布局形式的往复式动力结构。
