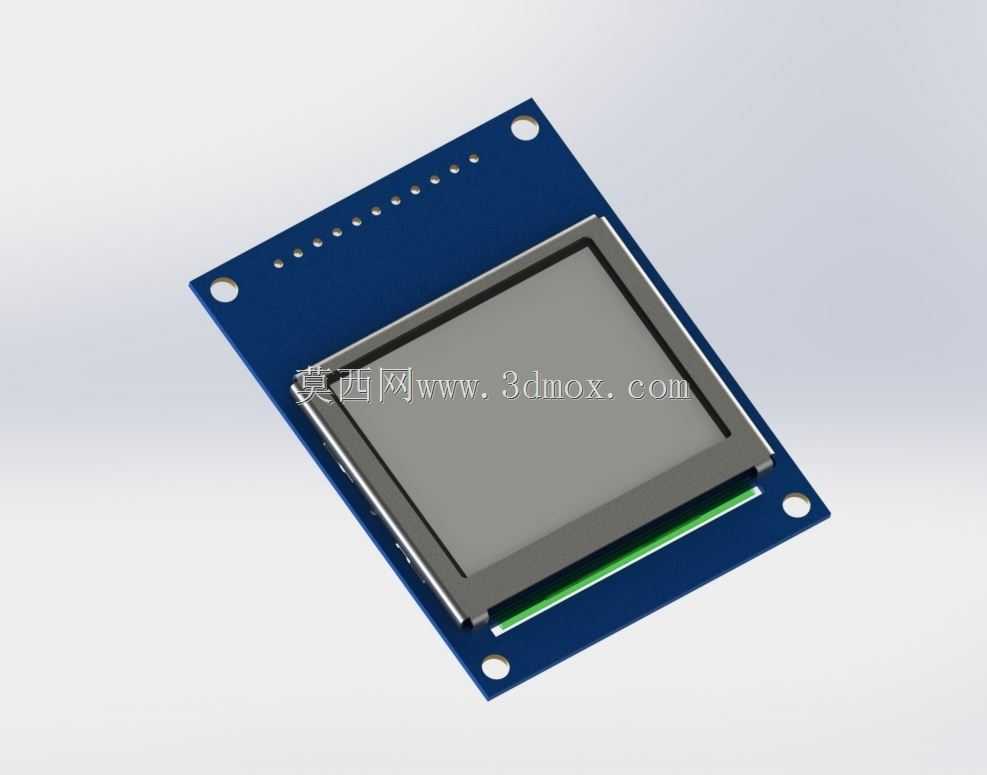

1.69英寸彩色OLED显示模组结构设计

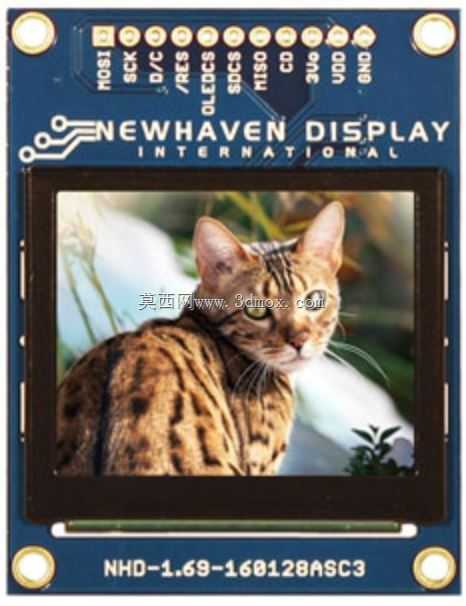

　　在嵌入式手持终端、工业检测便携设备、小型人机交互面板的选型与结构适配工作中，这类小尺寸彩色OLED显示模组的应用占比逐年提升，核心原因在于其自发光特性带来的高对比度表现，无需背光模组的结构设计能压缩整机厚度，同时在低功耗场景下的续航表现远优于同尺寸TFT显示屏。这款160×128分辨率的1.69英寸OLED显示模组，设计阶段就兼顾了多场景适配需求，板载的标准SPI接口能适配绝大多数通用主控芯片，无需额外增设电平转换电路，同时预留的并行、RGB接口可以满足不同刷新率要求的设备接入，比如高速数据采集终端需要快速刷新参数曲线时，可切换并行接口提升传输速率，普通状态显示场景用SPI接口就能减少IO口占用。板载的SD卡插槽设计，

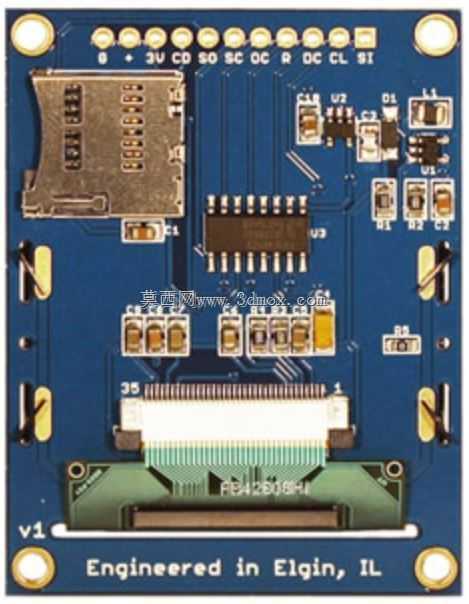

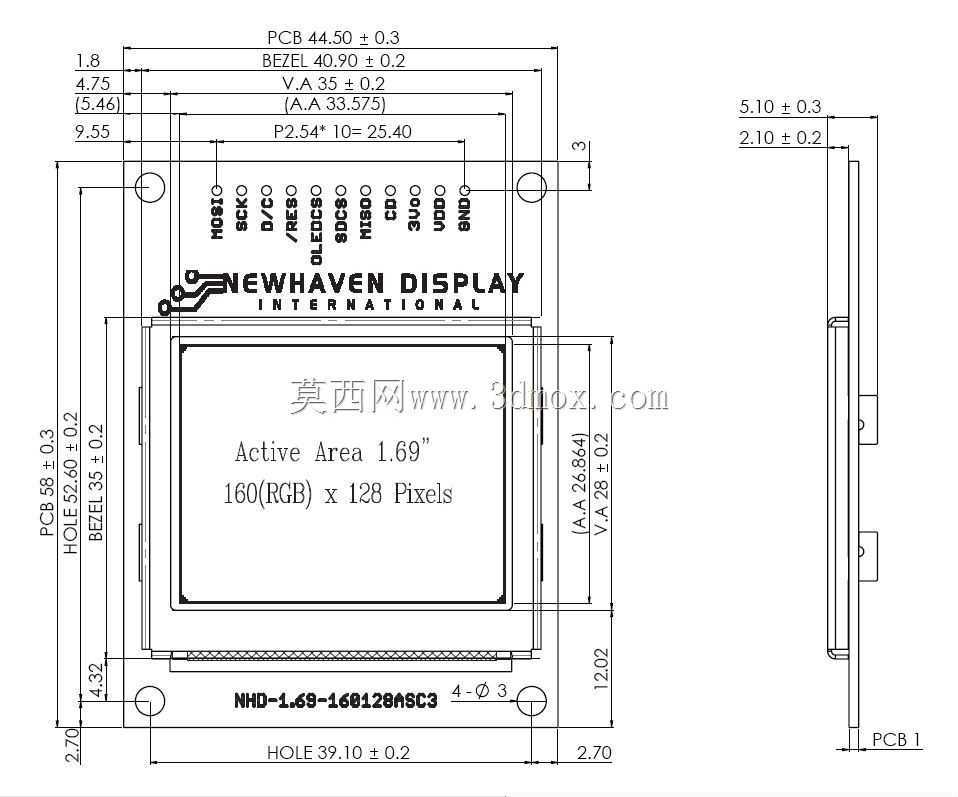

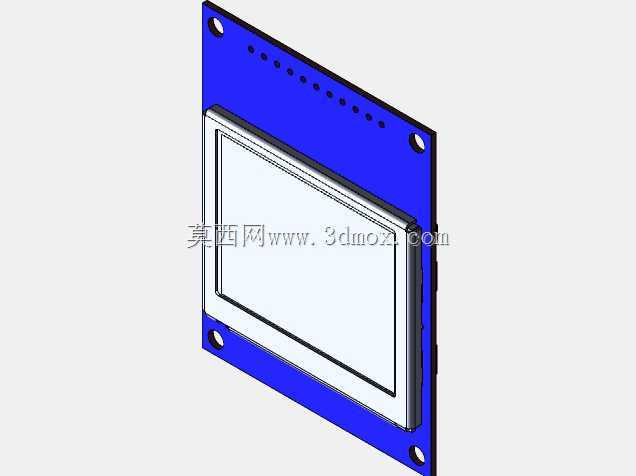

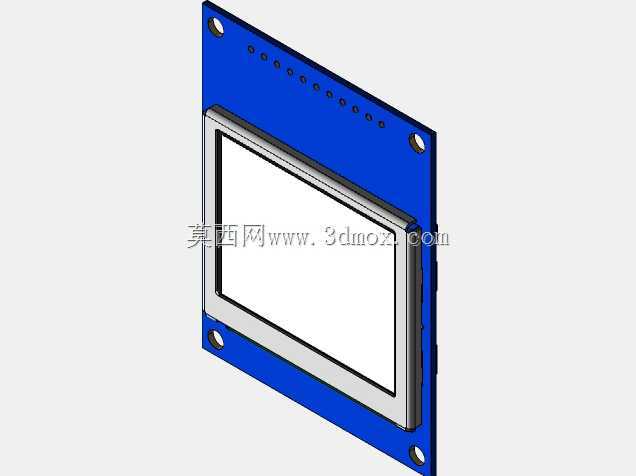

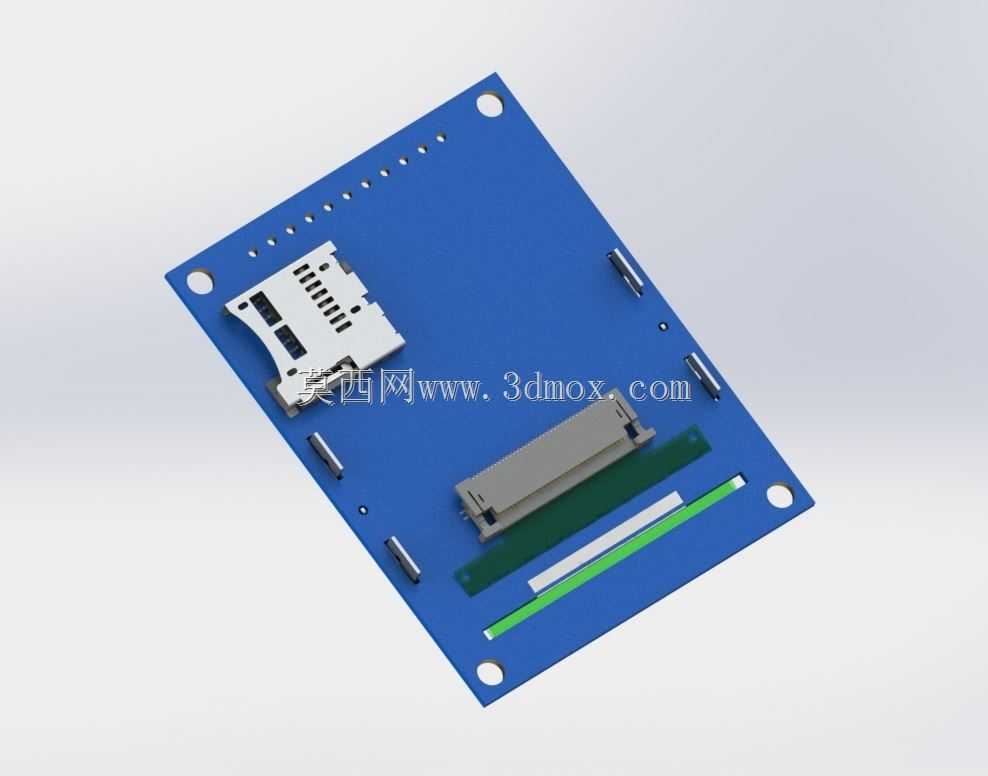

　　是面向脱机运行场景做的适配，比如小型离线检测设备无需挂载大容量存储芯片，就能直接读取SD卡内的字库、图标资源，降低整机BOM成本。从结构设计维度看，模组采用蓝色FR-4PCB作为承载基板，四个边角预留的标准安装孔位，孔径与孔位间距适配常见的嵌入式设备壳体安装柱，不需要额外做转接板就能直接固定在设备前壳内部，PCB整体尺寸控制在44.5mm×58.0mm，安装边界清晰，结构工程师在做壳体堆叠时，只需要在前壳预留对应尺寸的视窗开口，同时避让开板载接插件的凸起高度即可，视窗区域的屏幕边缘与PCB板的间距经过精准核算，配合常规的泡棉胶圈就能实现屏幕与壳体之间的防尘密封，适配工业现场的复杂使用环境。这款模组支持18位色深显示，

　　可覆盖26万余种色彩表现，足够满足工业设备的状态色标区分、简易图形界面的渲染需求，不像单色OLED只能做字符与简单线条显示，能适配更丰富的交互逻辑。在做三维建模适配时，需要重点关注屏幕表面与PCB板的高度差，板载排针的焊接高度，以及SD卡槽的插拔空间预留，避免结构干涉导致组装失败，尤其是SD卡插槽位于屏幕侧边的设计，要在壳体对应位置预留插拔开口或者维护通道，不用拆解整机就能更换存储资源的SD卡，提升后期维护效率。这类显示模组的PCB布线做了等长处理，信号传输稳定性有保障，结构上屏幕与PCB之间的连接采用柔性排线绑定，抗振动性能优于硬连接方案，能适配车载便携设备、户外手持检测仪器这类有一定振动冲击的使用场景，不会因为常规振动出现显示排线松脱的故障。
