工业机器人轻量化夹持臂结构设计

在工业机器人末端执行器的配套构件设计中，夹持臂是直接决定负载传递稳定性、动作响应速度的核心受力部件，这类构件的设计边界往往卡得很死——既要满足末端夹持作业的载荷要求，又要尽可能压低自身重量，减少机械臂关节的惯量负载，毕竟每多一公斤的末端重量，对机器人关节电机的扭矩冗余、动态响应精度都会带来直接影响。这款夹持臂的结构设计，完全是围绕多关节工业机器人的末端夹持工况展开的，适配的场景覆盖了3C产品装配线上的工件转运、小型零部件机加工上下料、仓储分拣环节的规整物料抓取这类常规工业机器人作业场景，在这类场景里，夹持臂需要承担的不仅是静态夹持时的工件重力，还要承受机器人启停、急转、加减速过程中的动态冲击载荷，要是结构刚度不足，高速动作下的末端形变会直接导致夹持定位偏差，轻则工件对位不准影响装配精度，重则出现工件滑脱掉落的生产事故。

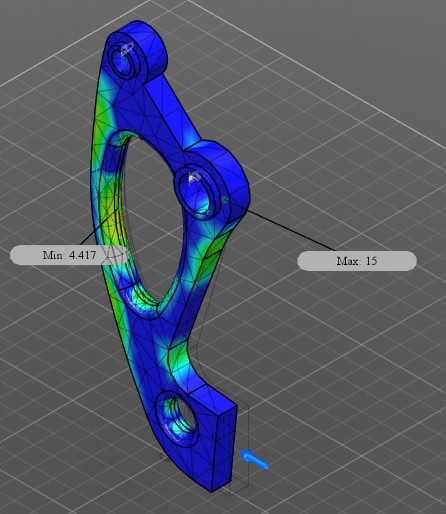

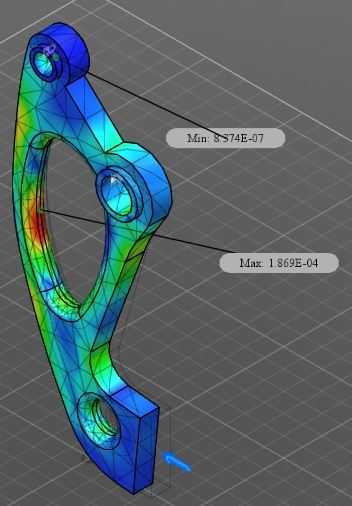

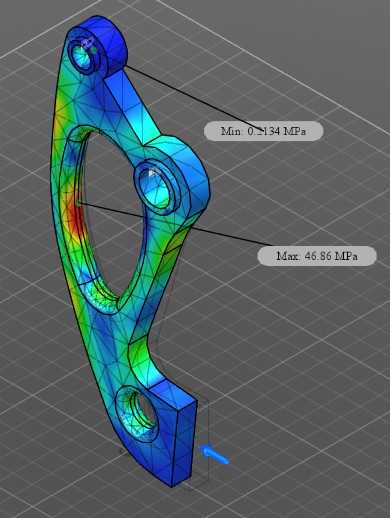

从结构受力逻辑来看，这款夹持臂采用了异形镂空的拓扑优化构型，没有沿用传统夹持臂那种等厚度实心板的保守设计思路，整体的材料分布完全顺着主应力传递的路径走：三个安装孔位分别对应末端夹爪的固定接口、与机器人腕部法兰的连接位、以及驱动连杆的铰接位，三个点位之间的传力路径上保留了足够的材料截面，而应力水平极低的非传力区域则做了大弧度的镂空挖除，在保证结构强度的前提下最大程度削减了不必要的材料冗余。从有限元的应力分布结果能看出来，结构的最大应力集中在镂空区域的内侧过渡圆角处，这个位置是夹持作业时弯矩叠加扭矩的核心受力点，设计时特意做了大圆弧过渡处理，避免直角结构带来的应力集中问题，其余区域的应力水平都远低于材料的屈服阈值，整体的强度冗余足够覆盖1.5倍的额定负载冲击工况。

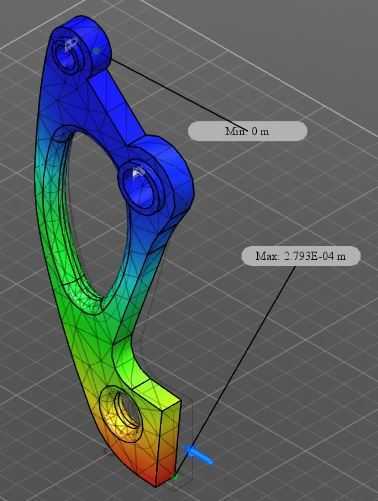

安装边界方面，三个铰接安装孔的同轴度、孔位间距公差都控制在IT7级精度范围内，能直接适配标准的工业机器人末端快换接口、标准气动夹爪的安装孔位，不需要额外做转接件加工；构件的整体外轮廓做了全圆角顺滑处理，没有突出的尖锐棱角，避免机器人在狭窄工位作业时剐蹭周边的工装、线缆或者操作人员，也能减少动作过程中的风阻和积尘问题。结构的刚度表现也匹配高速作业的需求，额定负载下的最大形变量控制在0.3毫米以内，不会因为自身形变导致夹爪的开合轨迹出现偏移，不管是搭配气动夹爪做刚性夹持，还是搭配柔性夹爪做易碎工件抓取，都能保证末端动作的重复定位精度。

这类经过拓扑优化的夹持臂，相比传统的等截面实心夹持臂，自重降低的同时还能保证更高的刚度冗余，能有效降低机器人腕部关节的负载压力，延长关节减速器和伺服电机的使用寿命，同时因为自身惯量更低，机器人的动作节拍可以适当提升，在高速分拣、快速上下料这类对节拍要求高的工位上，能带来更稳定的作业表现。设计过程中也充分考虑了加工工艺性，整体结构可以采用一体铸造成型后做少量机加工的方式生产，也可以采用金属3D打印直接成型，不需要复杂的多件拼接装配，减少了装配环节带来的累积误差，构件的整体一致性更好，适合批量配套到不同负载等级的工业机器人末端执行器上，覆盖多类工业现场的夹持作业需求。
