在工业机器人末端执行器的配套结构设计中,夹持臂作为直接连接驱动端与夹爪的传力构件,其性能直接决定整套抓取系统的负载上限、运行稳定性与动态响应速度,这类零件常见于汽车零部件搬运、机床上下料、仓储分拣、精密装配等多类自动化作业场景,不同场景下的受力工况差异极大,比如冲压线端的工件搬运需要承受频繁启停带来的冲击载荷,精密电子装配场景则需要构件具备足够的刚度避免夹持偏移,因此这类传力臂的设计往往需要在强度、刚度、自重三者之间找到最优平衡点。

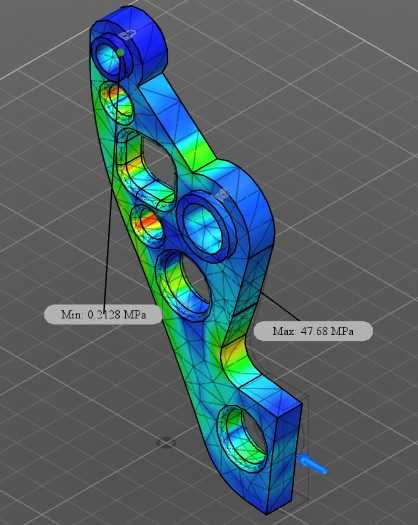

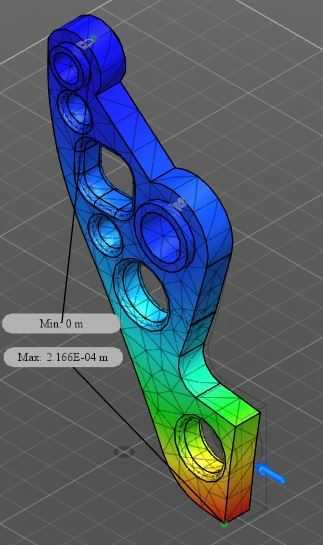

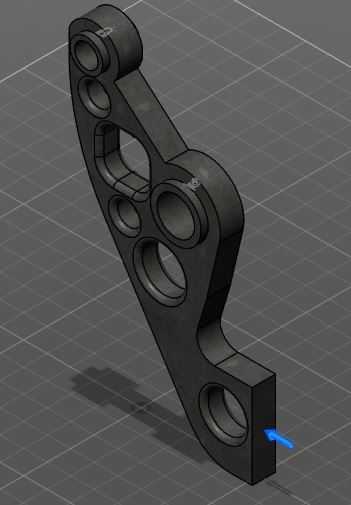

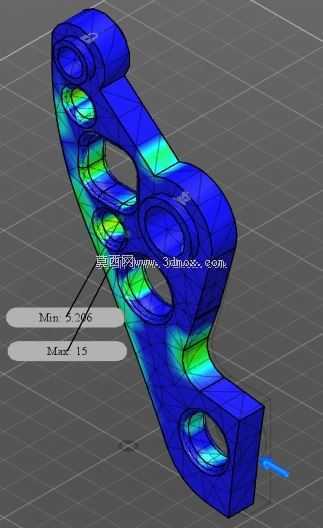

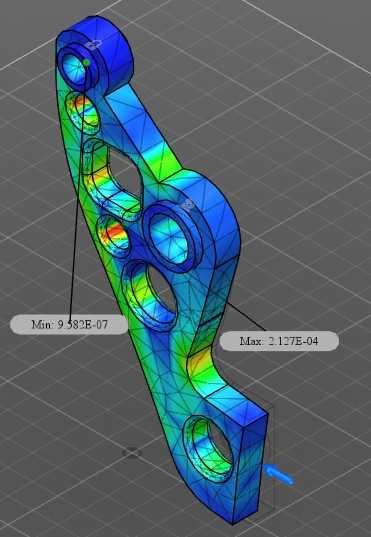

从结构形态来看,该夹持臂采用弯臂式传力布局,整体沿载荷传递路径做了连续的变截面设计,三个核心安装孔分别对应驱动端铰接位、中间连杆联动位、末端夹爪安装位,孔位之间的连接区域没有采用传统的等厚实心结构,而是通过拓扑优化的思路去除了非传力路径上的冗余材料,在臂身的低应力区域开设了多个异形减重孔,同时在孔的边缘、臂身的弯折过渡区域做了加厚的加强筋处理,避免应力集中导致的结构失效。从有限元分析的应力云图可以看到,高应力区域主要集中在弯折处的内侧过渡区以及安装孔的承压接触面,这些区域的应力水平远低于常用工程金属材料的屈服强度,保留了足够的安全裕度,而低应力区域的材料去除并没有对整体刚度造成明显影响,最大变形量控制在微米级,完全满足高速运行下的位置精度要求。
在实际安装适配层面,该夹持臂的三个安装孔位的同轴度、端面垂直度都按照精密传动件的公差要求设计,能够直接适配标准的工业机器人末端快换接口,不需要额外做转接件加工,臂身的整体外轮廓做了倒圆角处理,既避免了运行过程中与周边管线、工装发生剐蹭,也能减少应力集中源。不同于传统经验设计的实心臂结构,这种经过拓扑优化的夹持臂自重更低,能够有效降低机械臂关节的负载负担,在相同额定负载的机器人上,更低的末端构件自重意味着可以提升实际抓取的工件重量上限,同时也能减少关节电机的持续输出扭矩,降低设备运行过程中的能耗,延长关节部件的使用寿命。
在工况适配性上,该结构的受力设计充分考虑了夹持作业中的复合载荷情况,不仅能承受垂直方向的夹持反力,也能应对工件搬运过程中加减速带来的侧向弯矩,臂身的加强筋沿主应力迹线方向布置,能够以最少的材料实现最大的结构刚度,避免长期循环载荷下出现疲劳变形。这类优化后的夹持臂结构,既可以用于重载型工业机器人的毛坯件搬运作业,也能通过调整材料牌号适配轻载高速的分拣机器人场景,结构本身的设计逻辑具备很强的通用性,结构工程师可以根据实际的负载参数、安装接口尺寸对孔位间距、臂身厚度做参数化调整,快速衍生出适配不同机型的变体结构,大幅缩短同类零件的设计开发周期,减少反复试制验证的成本。
