卡通风格圆润造型潜水艇外观结构

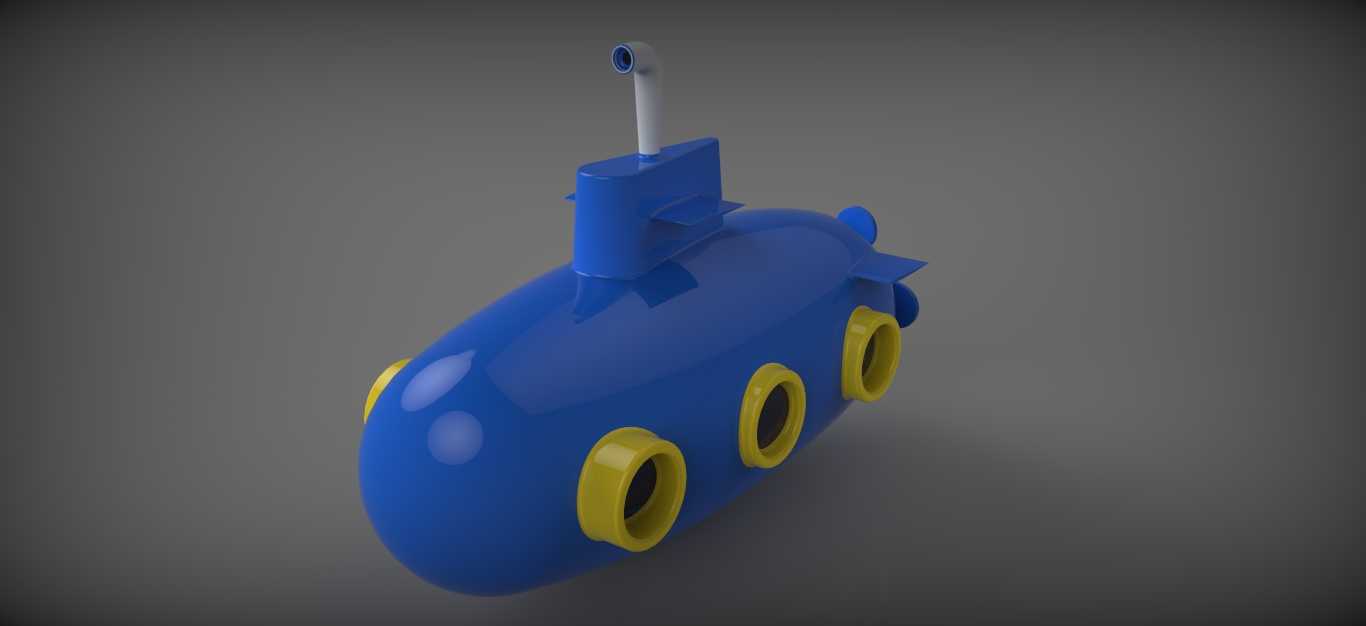

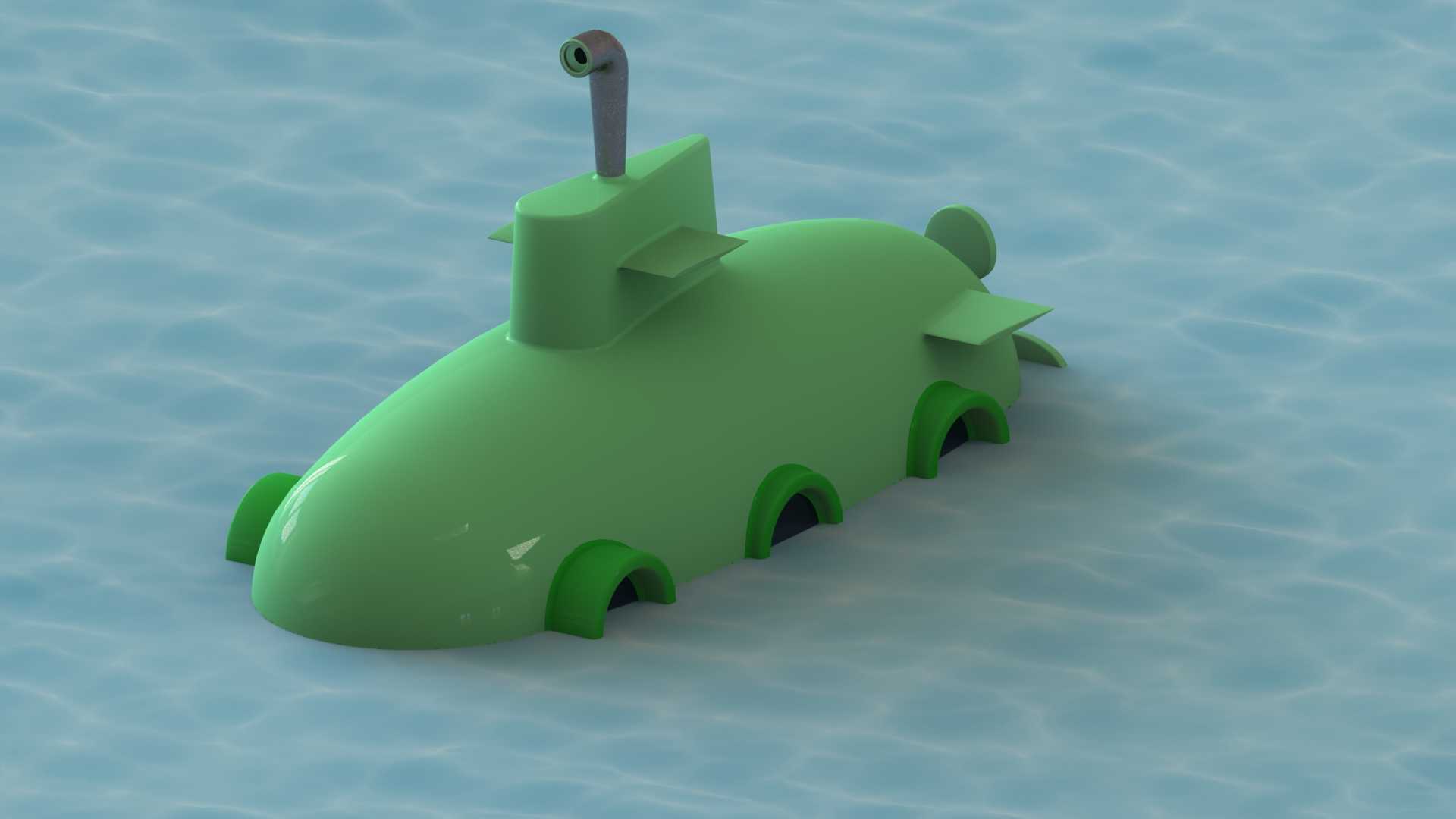

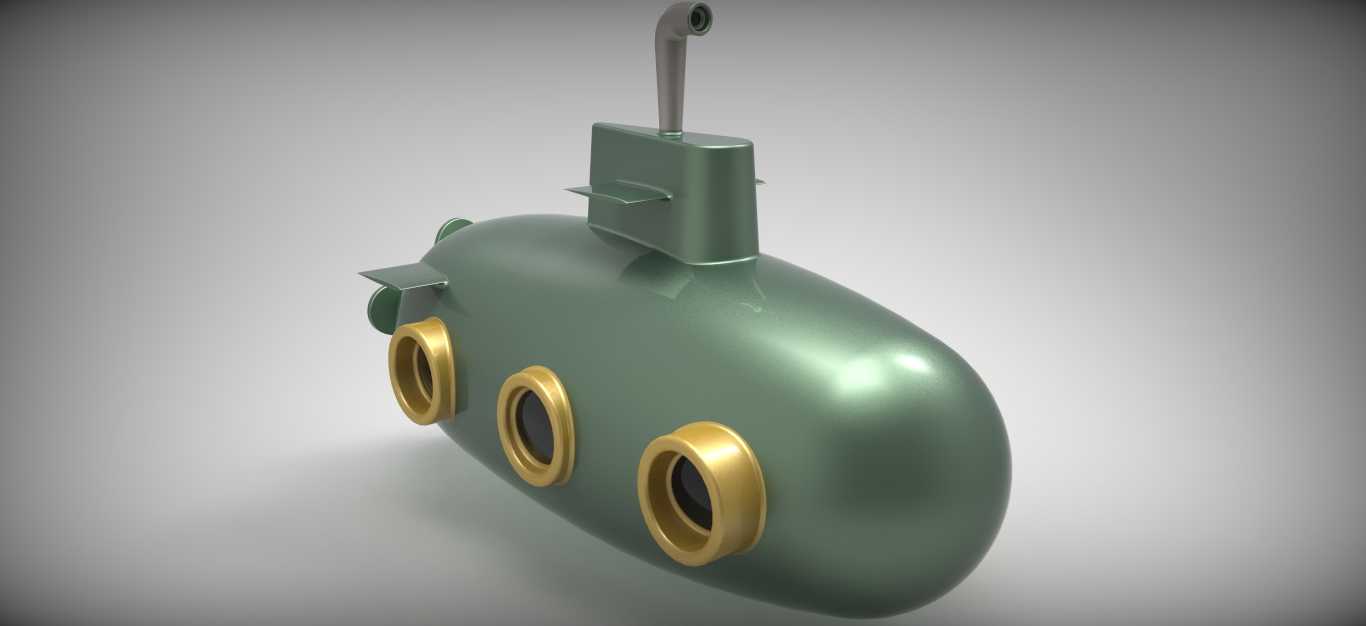

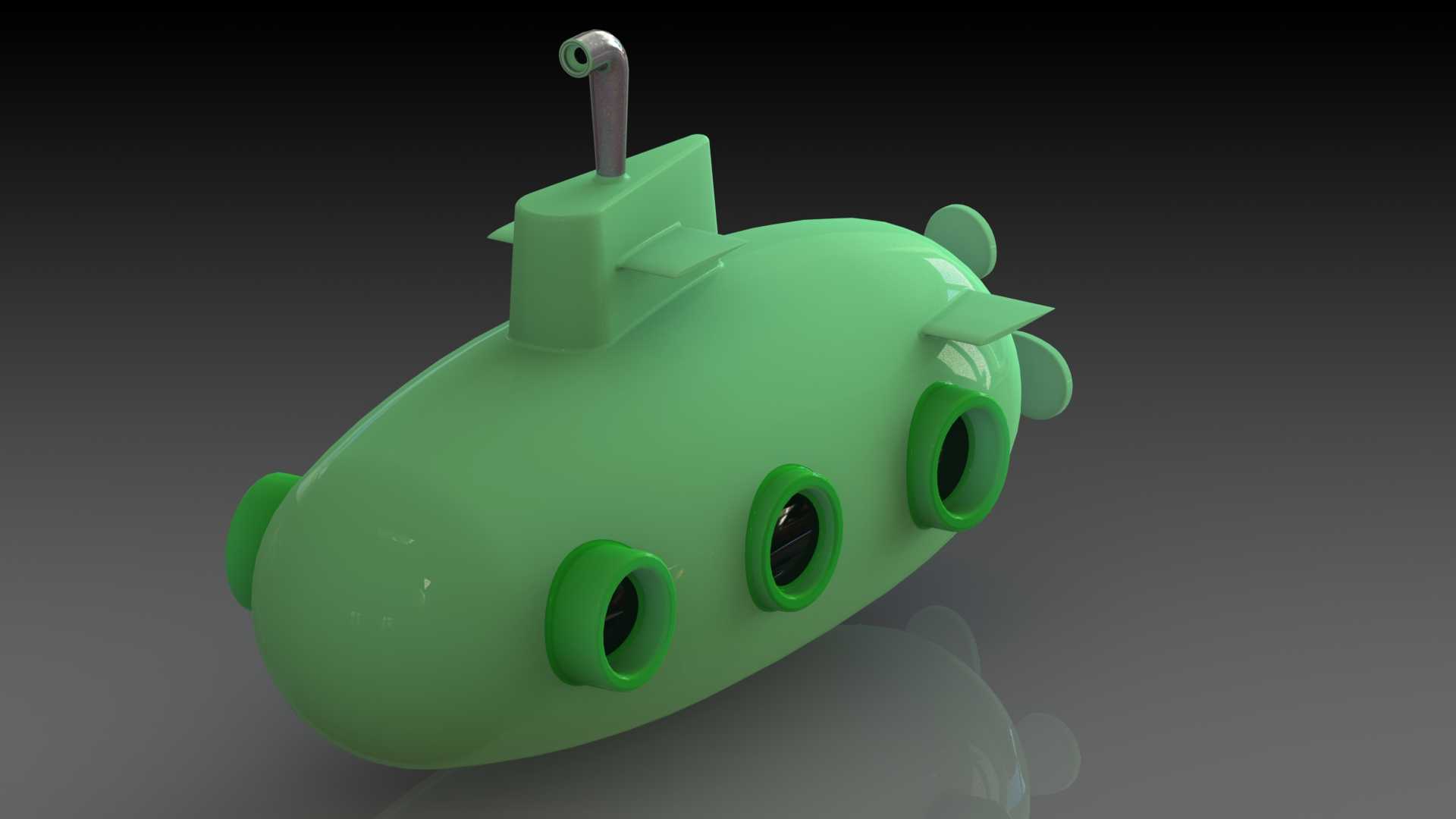

这款潜水艇造型采用全圆角过渡的壳体设计，整体外轮廓没有尖锐棱角，所有棱边均做圆弧处理，19×8×13厘米的外形尺寸适配桌面摆件、儿童戏水玩具、科教演示模型等多场景使用需求，壳体曲面采用连续G2曲率过渡，既保证了外观的流畅质感，也能在作为注塑玩具生产时降低脱模阻力，减少应力集中带来的壳体开裂风险。从结构设计逻辑来看，主体耐压壳体采用椭球回转体构型，相比常规圆柱形艇身，这种圆润的椭球造型在同等壁厚下抗水压形变能力更强，同时曲面过渡处没有结构突变，在做流体仿真时能有效降低迎流面的紊流产生，即便作为展示类模型，也能直观体现潜水艇水下航行时的减阻设计思路。艇身侧面均匀布置三个圆形舷窗结构，舷窗外圈做凸起的环形加强筋设计，既在视觉上形成蓝黄撞色的层次区分，从结构层面也能对舷窗安装位做局部补强，避免薄壳结构在开孔位置出现应力集中导致的形变，舷窗的内凹深度控制在3毫米以内，作为玩具使用时不会出现夹手风险，作为展示模型时也能还原观察窗的结构特征。指挥台围壳设置在艇身中前部，整体同样采用圆角矩形的拉伸构型，与主壳体的连接位置做全圆角顺滑过渡，没有拼接棱角，潜望镜采用圆柱形直杆结构从围壳顶部伸出，根部做圆角过渡处理，避免直角连接处的断裂风险，潜望镜顶部的观察端做半球形封头，既还原了实际潜望镜的观测端结构，也消除了尖锐端头的安全隐患。艇艉位置布置十字形尾舵结构，舵面边缘全部做倒圆角处理，舵叶与艇身的连接位置做加厚过渡，避免小尺寸舵叶在受外力时出现根部断裂，尾舵的尺寸比例经过调整，在保证造型辨识度的前提下，不会因为突出尺寸过大导致摆放时容易磕碰损坏。在实际应用层面，这种圆润化的潜水艇造型可以直接用于儿童益智玩具的开模生产，全圆角的设计符合玩具安全标准中对尖锐边缘的限值要求，整体没有细小易脱落的分体零件，适配低龄儿童的使用场景；也可以作为科教模型用于海洋装备科普教学，直观展示潜水艇的基础外部结构组成，帮助学习者快速识别潜望镜、舷窗、尾舵等核心部件的位置与形态；同时该造型也可作为文创摆件、3D打印个性化定制的原型，曲面结构简单易加工，不需要复杂的支撑结构就能完成打印制作。从建模思路来看，整个模型采用实体建模方式构建，主壳体通过旋转凸台生成基础轮廓，再通过曲面裁剪调整艇身的椭球比例，指挥台围壳、舷窗、尾舵等附加结构全部采用布尔运算与主壳体合并为单一实体，所有拼接位置都做圆角过渡处理，没有分离的曲面片体，模型的壁厚均匀控制在2毫米，既满足注塑成型的壁厚要求，也能保证3D打印时的结构强度，不会出现局部过厚导致的缩痕或者过薄导致的穿壁问题。安装边界方面，该模型底部为平缓的曲面过渡，可以直接平稳放置在水平台面上，不需要额外的支撑底座，若要加装动力模块做成戏水玩具，艇身内部预留的空腔尺寸足够容纳小型纽扣电池与微型驱动电机，底部的曲面弧度不会影响螺旋桨的安装位置，舷窗位置可以直接替换为透明PC材质零件，兼顾密封与观察功能，潜望镜结构可以根据需求做成可伸缩的活动结构，根部预留的安装间隙足够容纳伸缩导向结构，不会出现运动干涉。
