桌面装饰双帆小游艇摆件结构设计

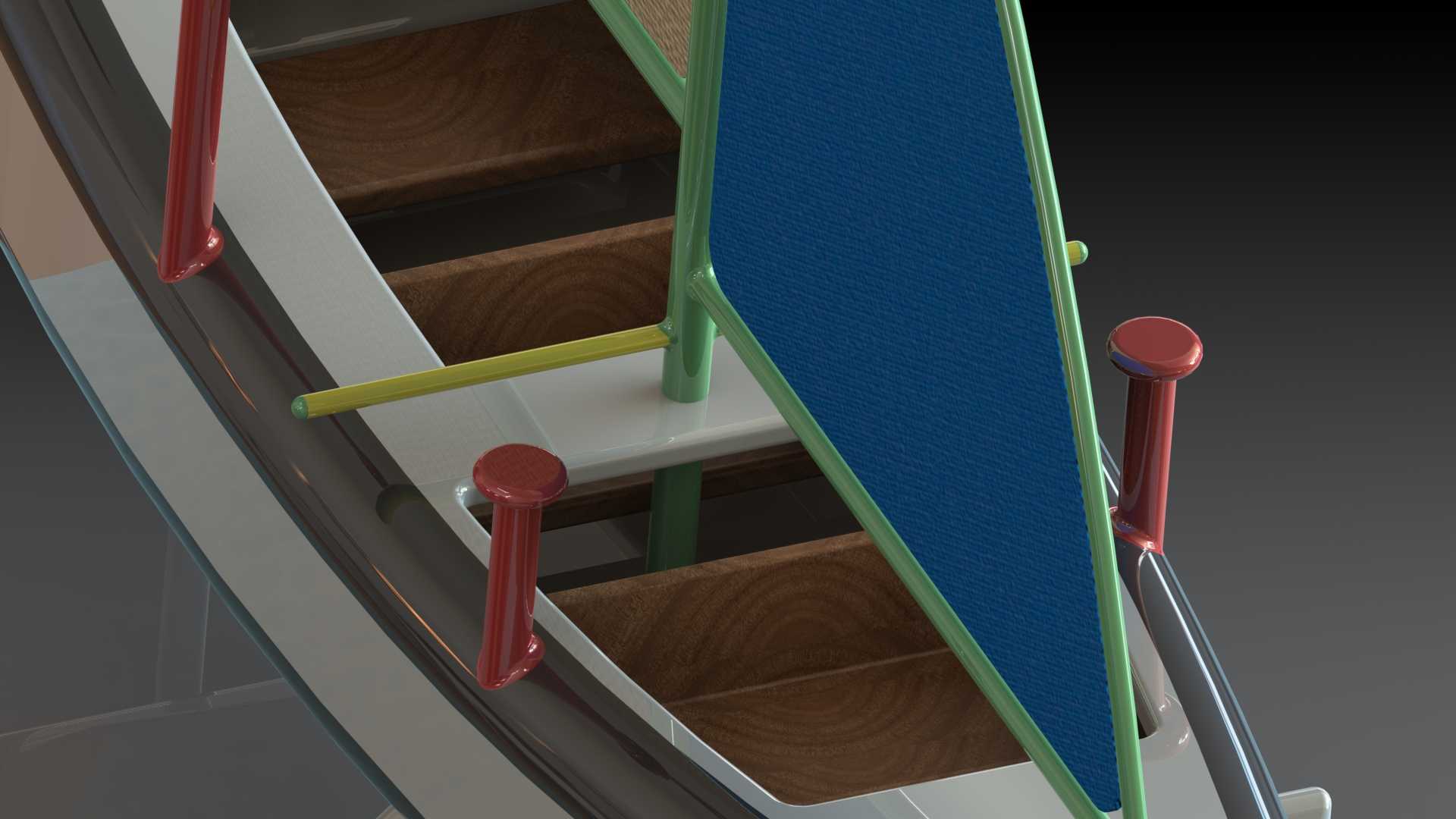

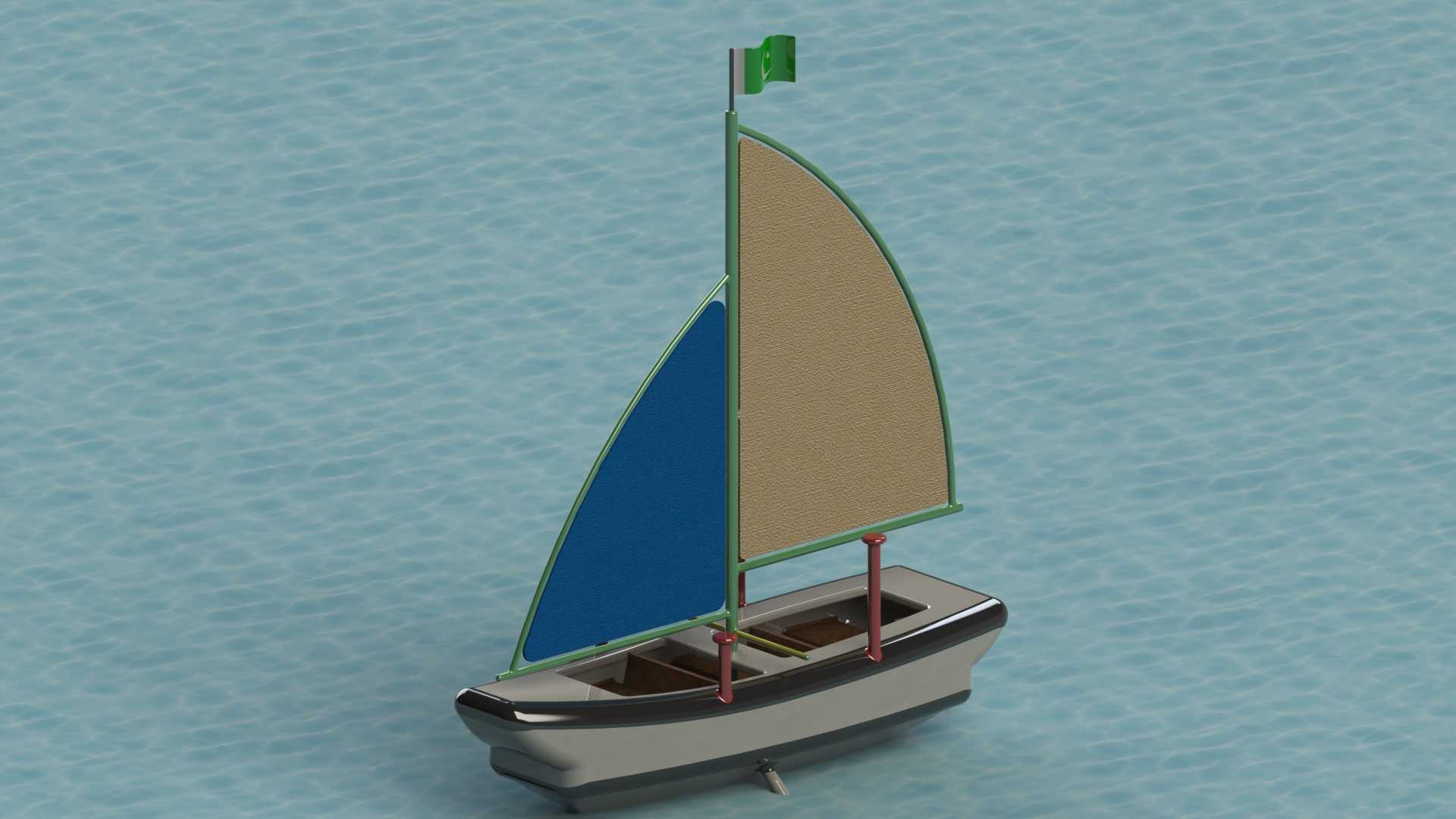

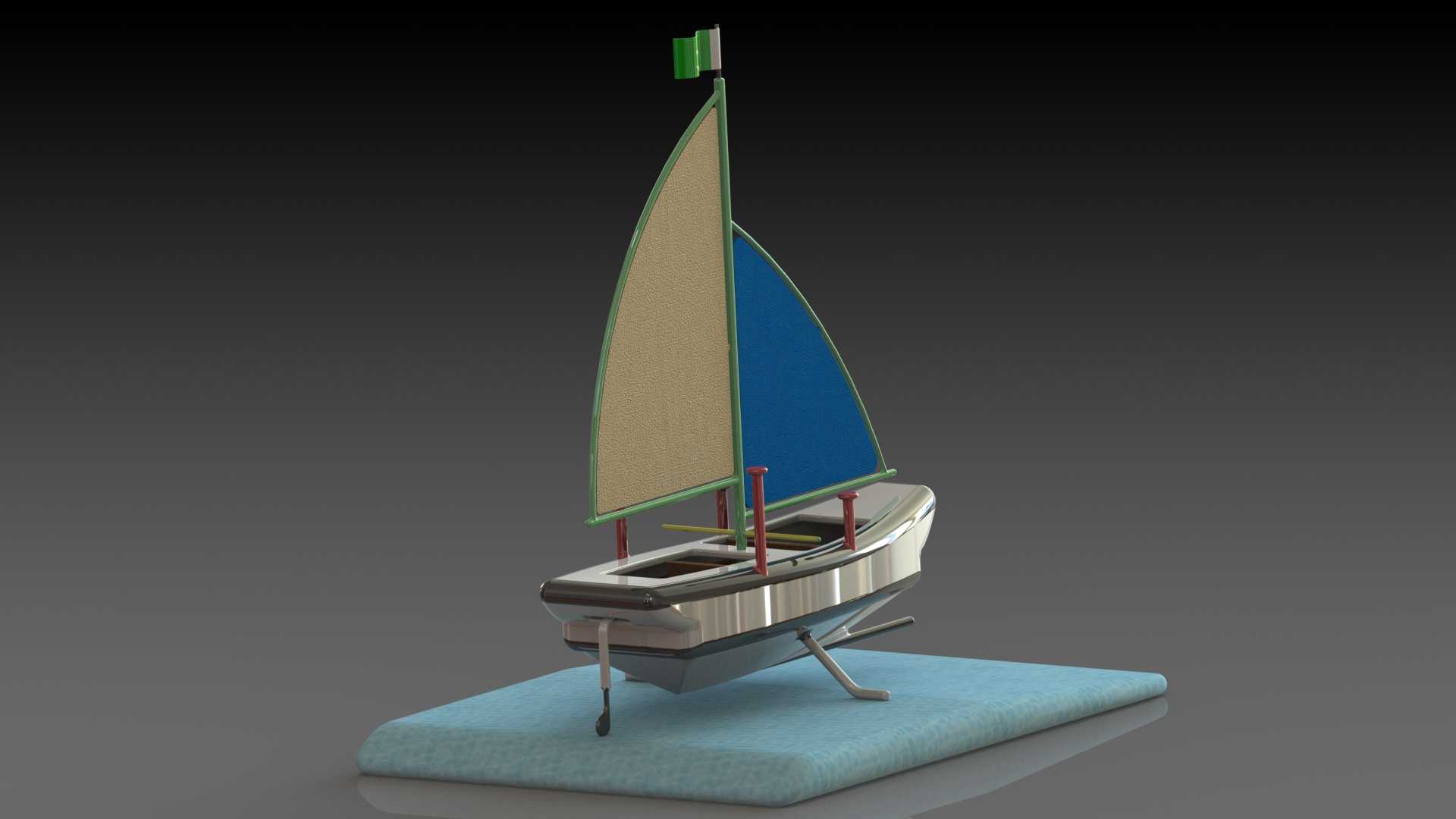

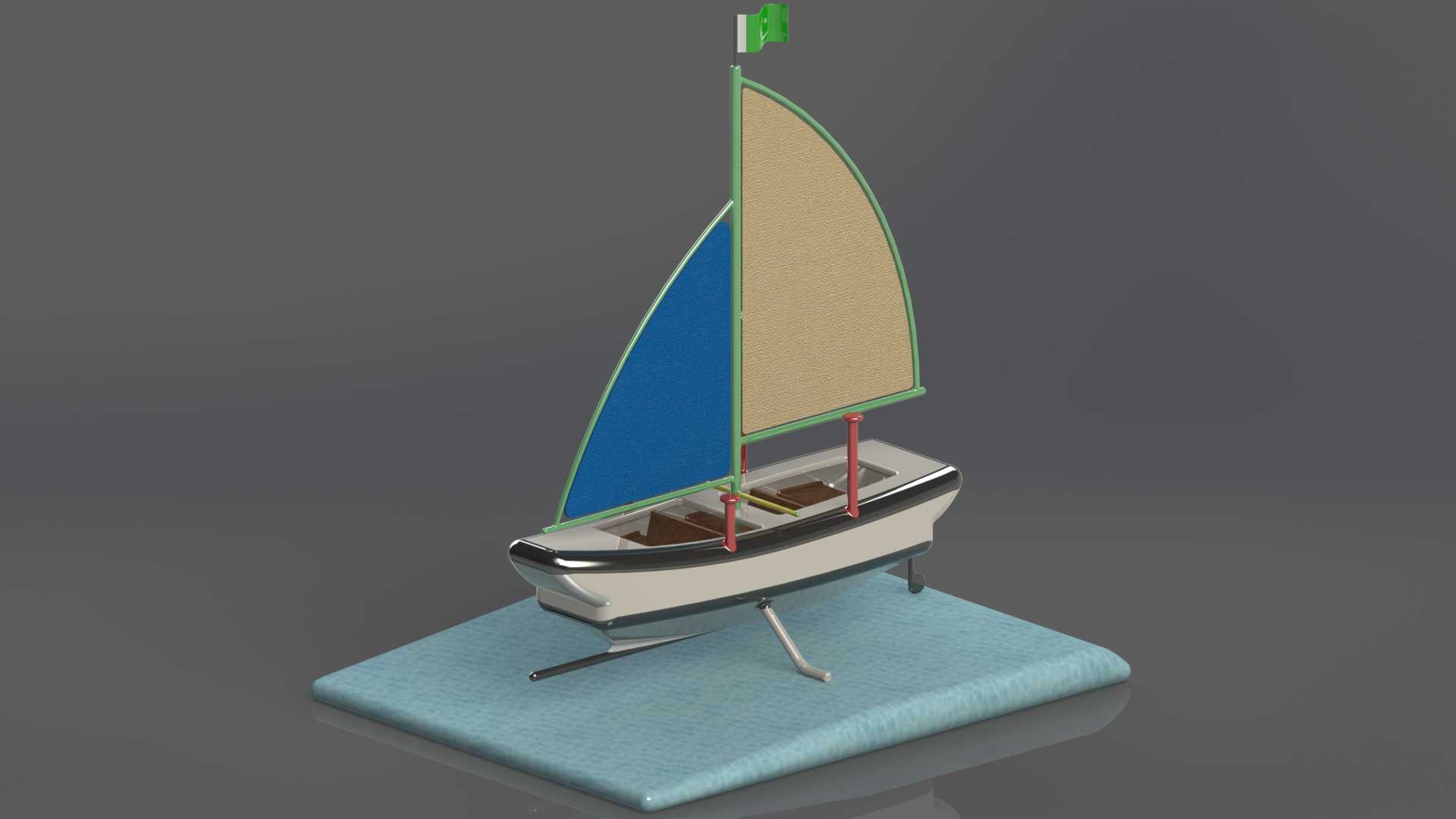

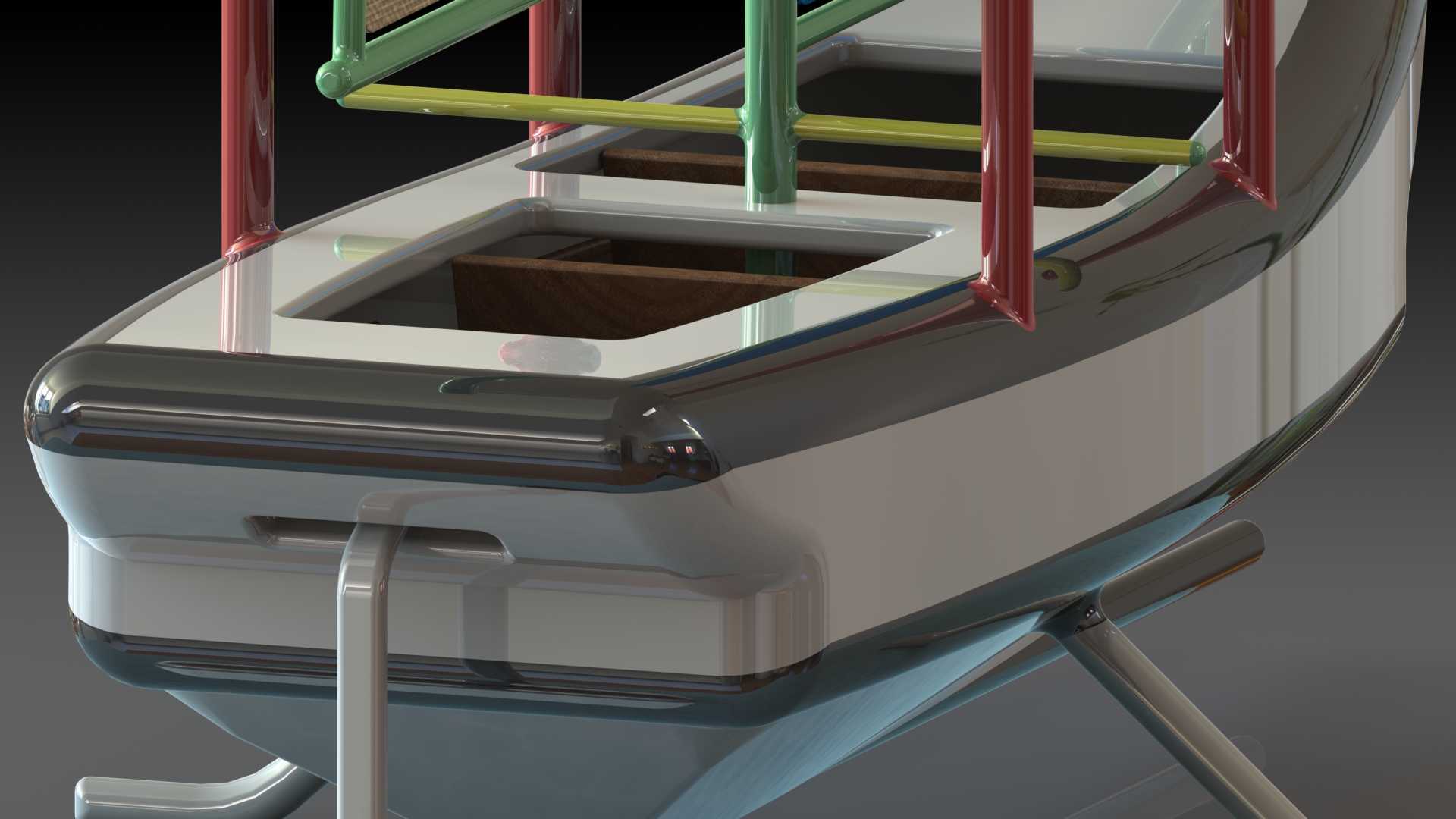

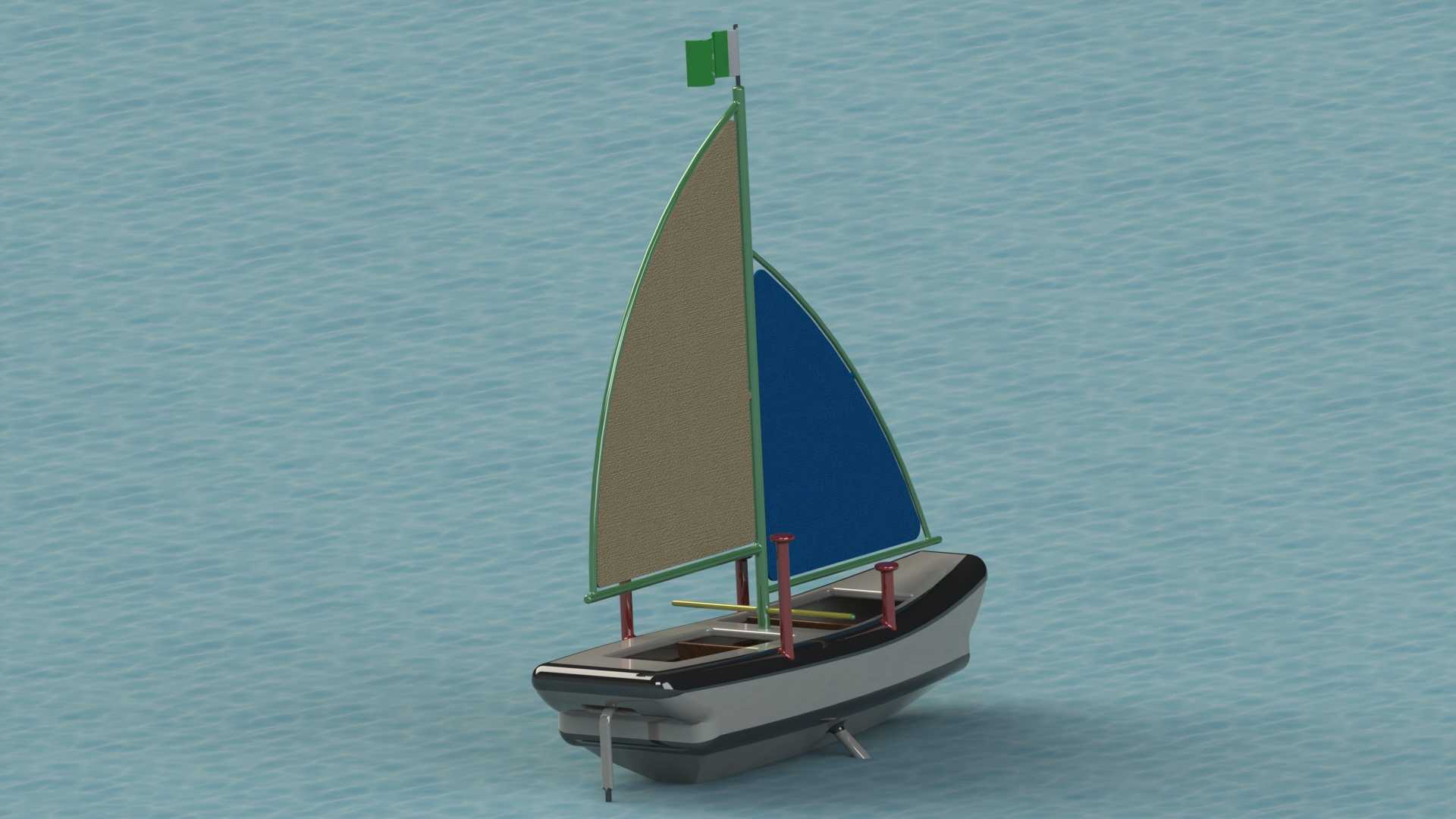

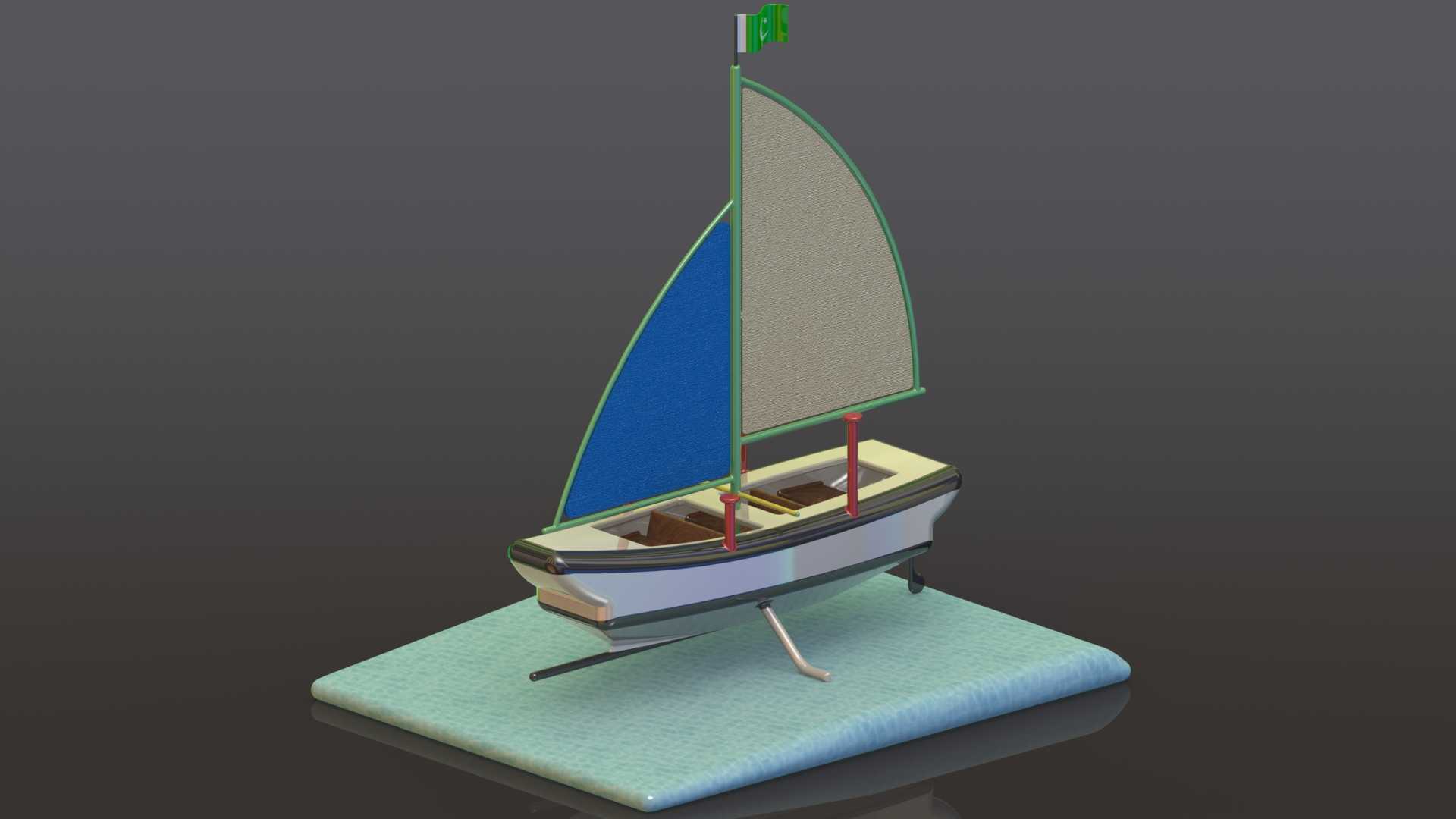

这款双帆小艇的设计定位是桌面陈设类的实体制作成品，适配桌面级熔融沉积成型设备的加工特性，全程未设置额外的支撑依赖结构，所有外露面的打印角度都经过调整，避免大角度悬空带来的成型瑕疵，不需要后期做大量的支撑打磨处理，能直接打印后快速组装成型。从实际使用场景来看，这类小尺寸艇型摆件主要放置在办公桌面、家居展示架这类狭小平面上，底部配套的垫座专门做了边缘圆角处理，垫座底面完全平整，和常规桌面接触时不会刮伤漆面，同时垫座的重量经过配重设计，整体重心落在垫座中心区域，哪怕日常办公时碰到桌面产生小幅震动，摆件也不会出现侧翻滑落的问题。艇身主体的线型参考了小型休闲帆船的水下轮廓，虽然是装饰用途，舷侧的折角线、船首的弧度都做了写实还原，没有为了简化打印把艇身做成完全方正的块体，船舷上缘的压条做了0.8mm的凸起结构，打印时能自然形成分色边界，不需要后期额外做描色处理。帆具部分采用了两片不同尺寸的帆面设计，主帆面积稍大，前帆角度更倾斜，两根桅杆的安装孔位在艇身甲板上做了定位沉台，桅杆插入后不会出现晃动歪斜的问题，帆面和桅杆的连接位置做了细小的卡槽，不需要额外粘接就能把帆面固定在对应高度，组装时不需要复杂的对位，普通人也能快速完成拼装。考虑到桌面摆放的空间限制，整个模型的外轮廓尺寸控制在手掌可容纳的范围内，垫座的长宽尺寸不超过常规鼠标垫的四分之一，不会占用过多的桌面操作空间，艇身底部的支撑脚做了简化处理，既还原了帆船停靠时的支架形态，又不会因为细小结构过多导致打印时出现断料、缺件的问题。设计过程中特意规避了薄壁小于0.4mm的结构，所有壁厚都适配常规0.4mm喷嘴的打印线宽，打印时不需要调整特殊的挤出参数，用通用的PLA耗材就能完成制作，不同颜色的部件可以分开打印，比如帆面、艇身、垫座、桅杆分别选用不同颜色的耗材，就能直接得到分色效果，减少后期上色的工作量。从结构合理性来看，甲板上的细节做了适度简化，只保留了最具辨识度的舷边结构和桅杆位，没有添加过多细碎的甲板零件，避免小零件打印失败导致整体效果打折扣，帆面的边缘做了卷边强化处理，薄片状的帆面不会因为打印冷却出现翘曲变形，帆面的弧度经过调整，既保留了帆船扬帆的视觉效果，又不会因为曲面过大导致打印时出现层间错位。这类小摆件除了个人桌面装饰用途，也可以作为3D打印入门的练习案例，所有结构的拆分都符合桌面级设备的加工能力，没有需要高精度工业级设备才能制作的细微特征，组装完成后整体结构稳固，日常拿取挪动时不会出现零件脱落的问题，垫座和艇身支架的接触位置做了定位槽，艇身放置在垫座上时不会滑动偏移，哪怕是倾斜一定角度拿取垫座，艇身也能保持固定位置。设计时没有添加额外的动力结构，完全聚焦于静态展示的效果，整体线条流畅，没有突兀的结构转折，从各个角度观察都能还原小型帆船的形态特征，船尾的细节做了适度收窄，符合真实小艇的线型比例，不会因为是装饰模型就出现比例失调的问题。
