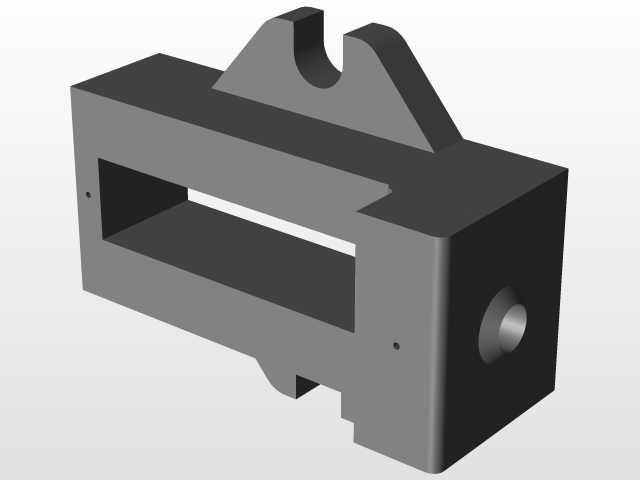

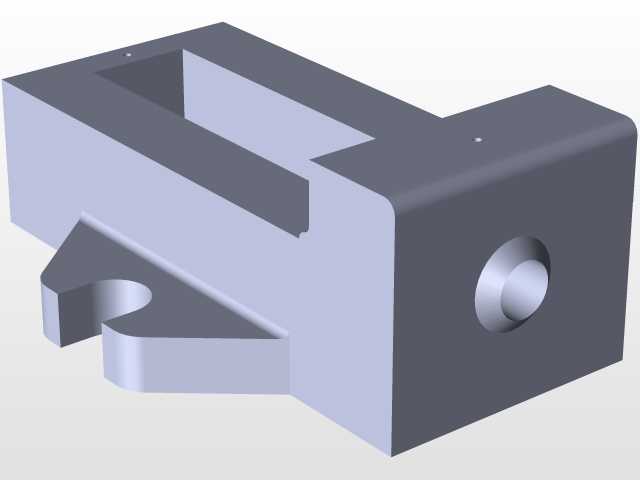

带顶部挂接槽的框式定位支撑构件

该构件属于机械系统中兼具定位、支撑与挂接功能的复合型承载零件，常见于工装夹具、输送线挡停机构、小型设备机架的连接节点等场景，在非标自动化设备的工位定位环节、机床辅助工装的工件承托部位都能见到同结构类型零件的应用。从结构设计逻辑来看，主体采用框式中空结构并非为了减重这单一目的，中空区域可作为其他运动部件的穿行通道，比如输送线的拨杆、工装的定位销驱动杆都可从该框型空间内穿过，避免零件安装后与周边运动构件产生干涉，同时中空结构也能减少零件整体的材料耗用，在满足刚性要求的前提下降低自身重量，减少安装基座的承载负担。顶部的U型挂接槽是该零件的核心功能结构之一，槽口的圆弧过渡设计可适配圆柱型挂接轴，挂接状态下槽面与轴的接触为面接触，相比尖角槽的线接触形式，能大幅降低接触应力，减少长期承载下的磨损量，挂接槽两侧的支撑立板做了加厚处理，立板与主体框的衔接位置采用大圆角过渡，可有效分散挂接载荷带来的应力集中，避免长期受载后衔接位置出现开裂变形。零件侧面的径向通孔为定位销安装孔，孔位与主体框的基准面做了严格的形位公差约束，孔轴线与框体的安装底面保持平行，与侧面基准面保持垂直，当该零件作为定位组件使用时，穿入该孔的定位销可与其他构件的定位孔配合，实现相邻部件的精准位置锁定，孔口位置做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在装配定位销时起到导向作用，降低装配难度。零件端部的凸台沉孔为锁紧件安装位，沉孔的深度设计可保证锁紧螺栓安装后螺栓头不突出零件端面，避免突出部分与周边运动部件产生刮擦，凸台与主体结构为一体化设计，相比额外加装凸台的结构形式，整体刚性更强，能承受更大的锁紧预紧力。从安装边界来看，零件的底面为主要安装基准面，底面的平面度要求控制在合理范围内，保证安装后与基座表面完全贴合，不会出现倾斜导致的定位偏差，零件的整体外轮廓尺寸适配常规的型材安装间距，两侧的安装基准边可直接与标准铝型材的槽口对齐，不需要额外加工转接板即可完成固定，降低了配套安装的加工成本。在实际使用场景中，该构件可作为挂接式挡停块使用，顶部挂接槽挂在设备的横向支撑轴上，侧面的定位孔穿入锁紧销实现位置固定，当输送线上的工装托盘移动到该位置时，框体的前端面可挡住托盘的定位边，实现托盘的工位止停；也可作为小型工装的支撑座使用，中空框内穿过工件的定位杆，顶部挂接槽用于挂载辅助检测元件的安装支架，侧面的沉孔用于锁紧固定检测支架的位置，实现一个零件同时满足支撑、挂接、锁紧多重功能，减少设备的零件数量，简化整体装配流程。设计过程中对零件的壁厚做了针对性优化，主体框的侧壁厚度根据承载需求做了差异化设计，受载较大的挂接立板、安装底面位置壁厚更大，受载较小的框体上侧壁厚适当减薄，在保证整体结构刚性满足使用要求的前提下，尽可能压缩零件的整体体积，减少安装占用的空间。零件的所有棱边都做了微小的倒钝处理，避免装配过程中锋利的棱边划伤操作人员，也能减少零件搬运过程中因磕碰产生的边角缺损，提升零件的外观质量与使用寿命。
