卧式双缸联动往复式动力机组结构

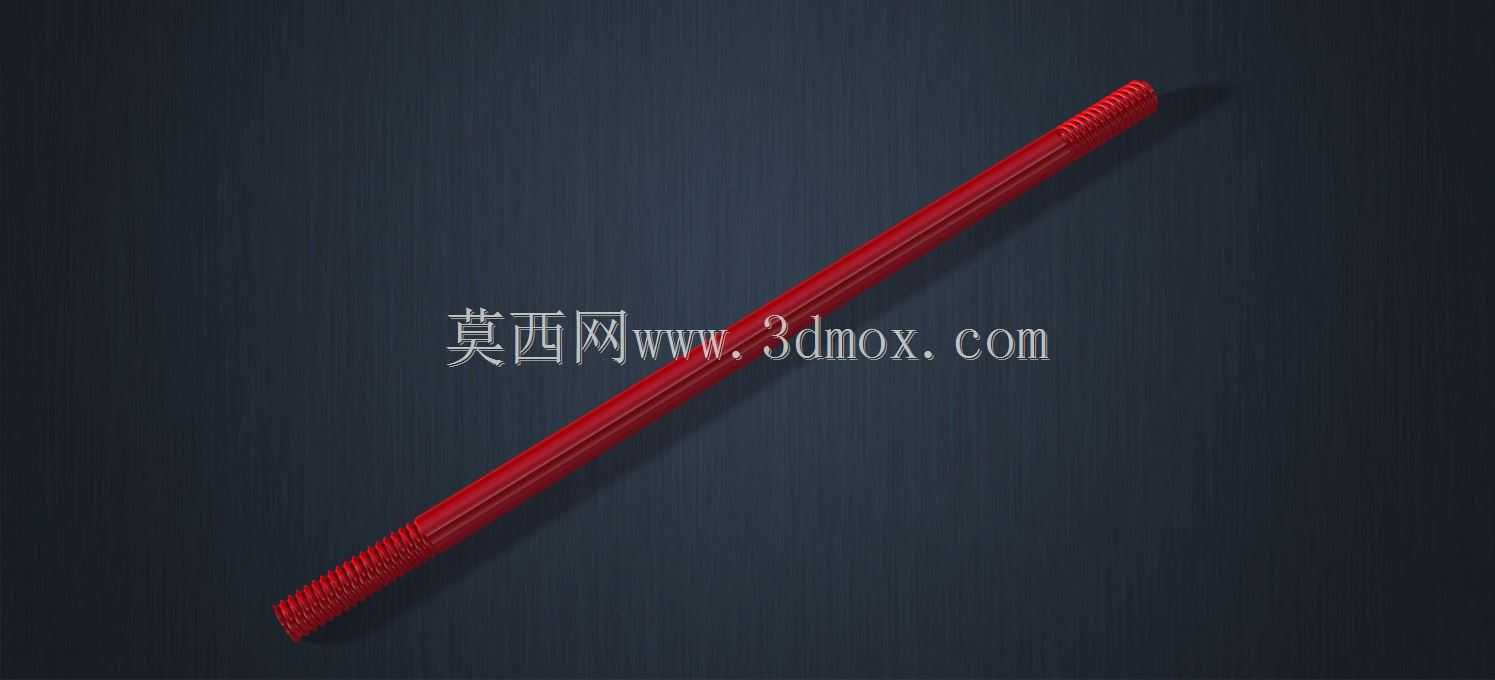

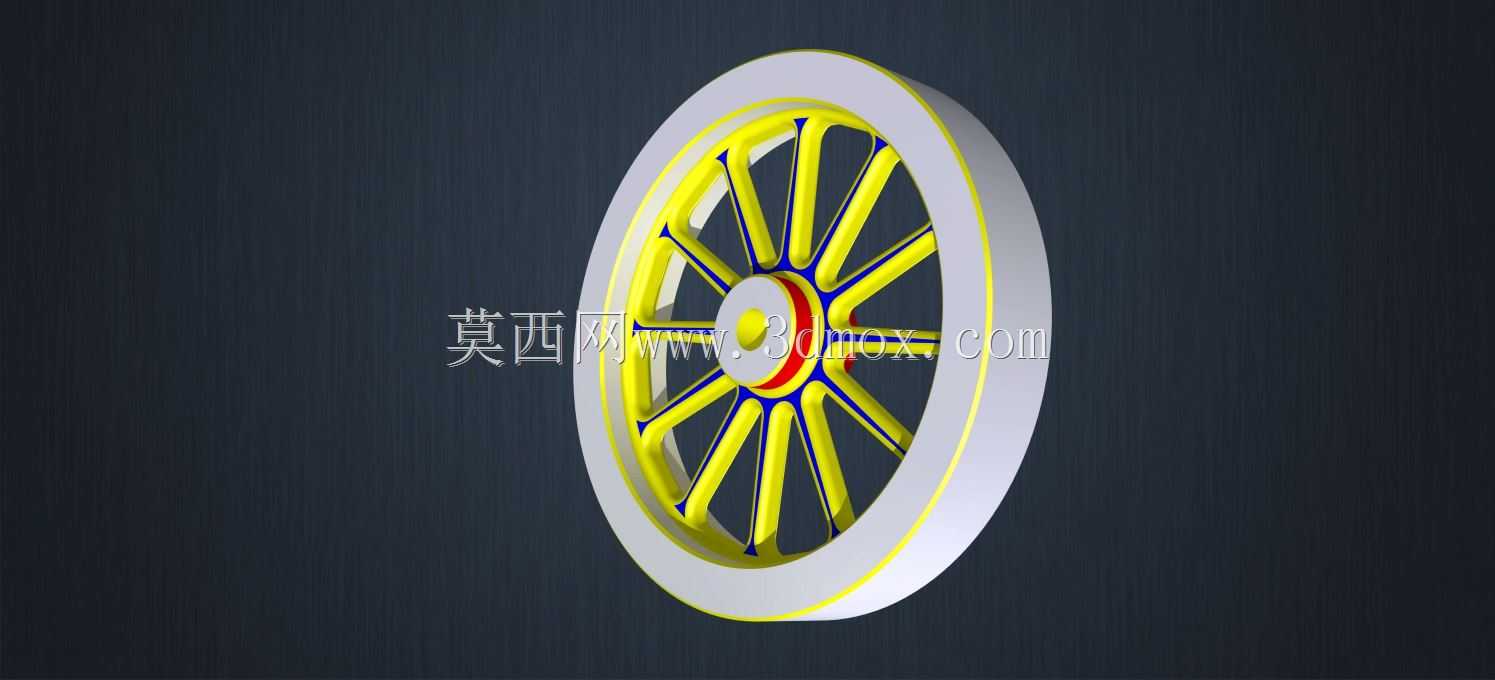

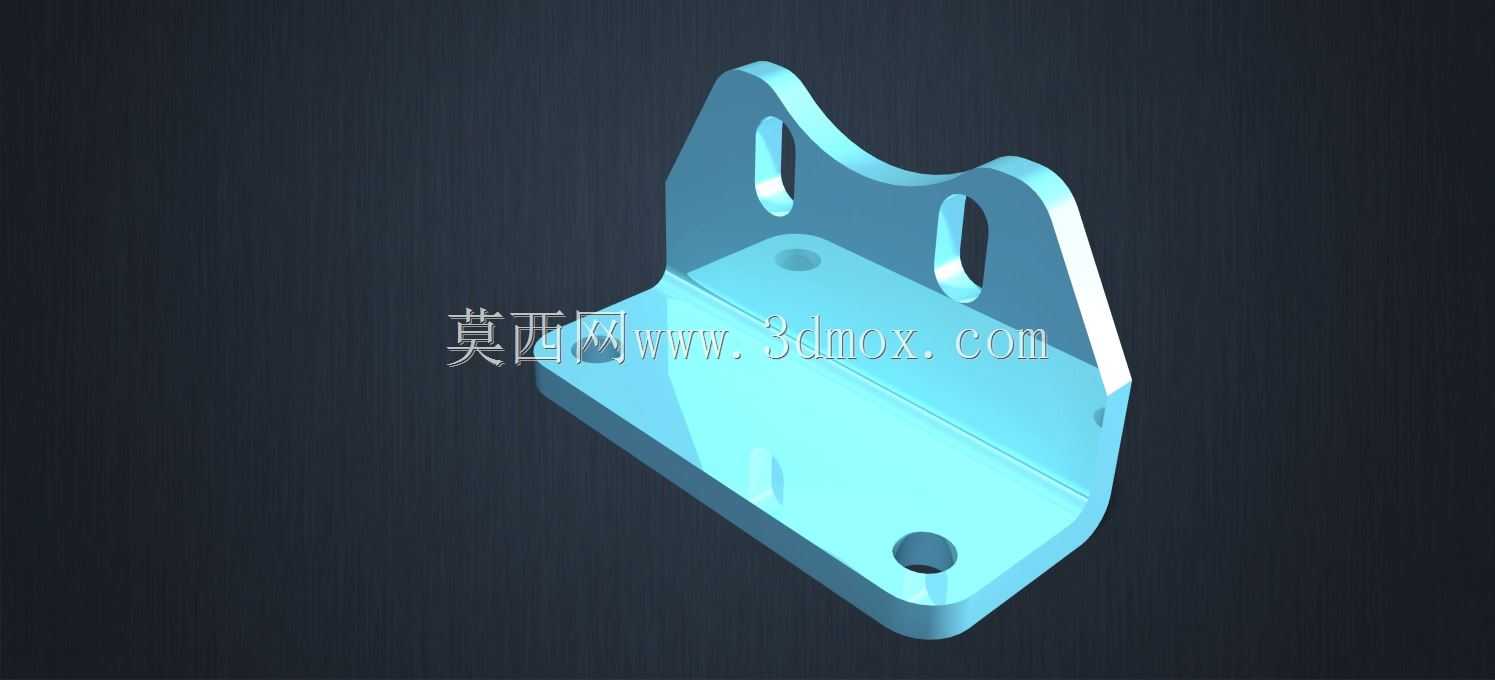

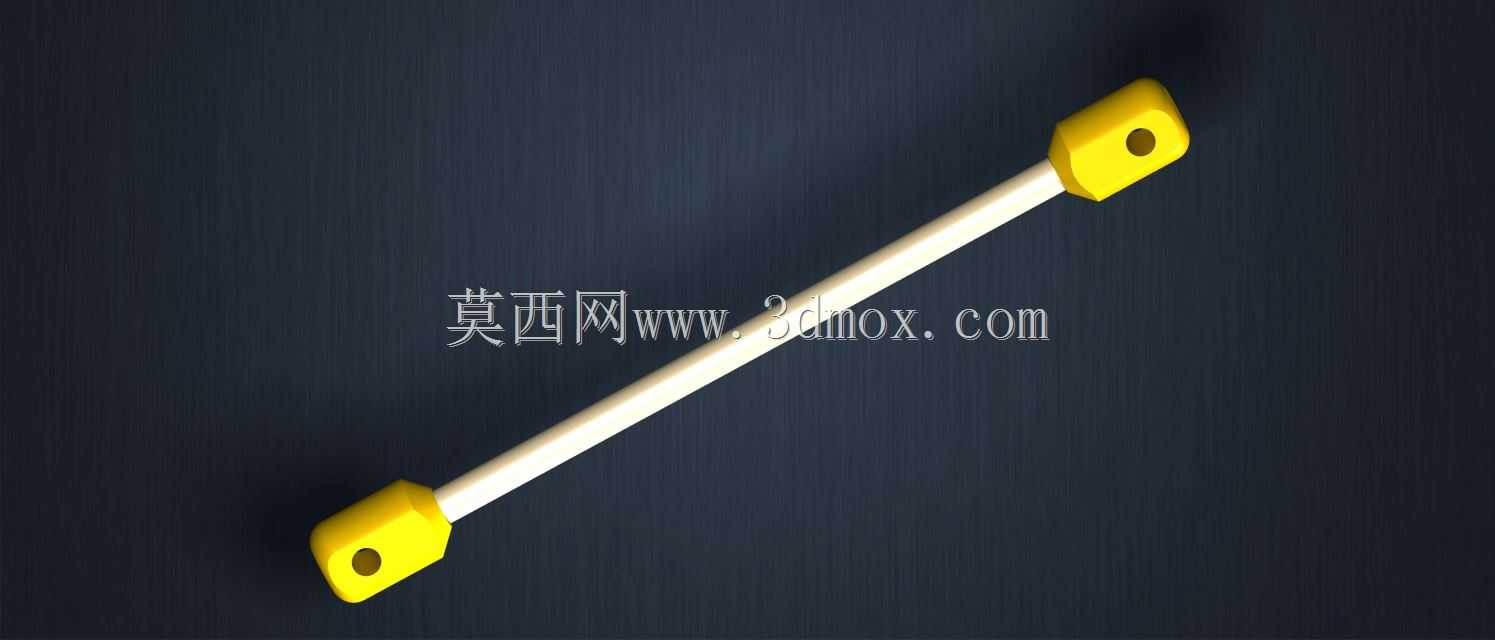

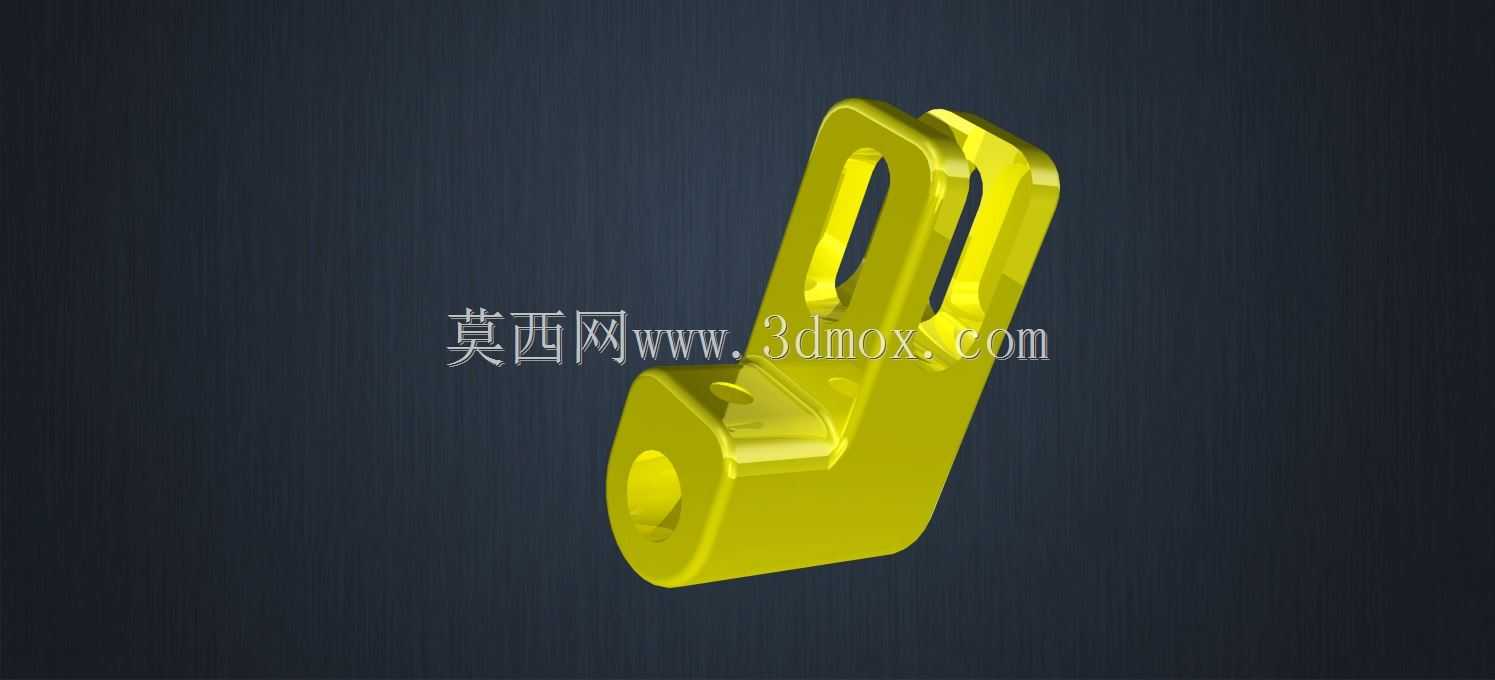

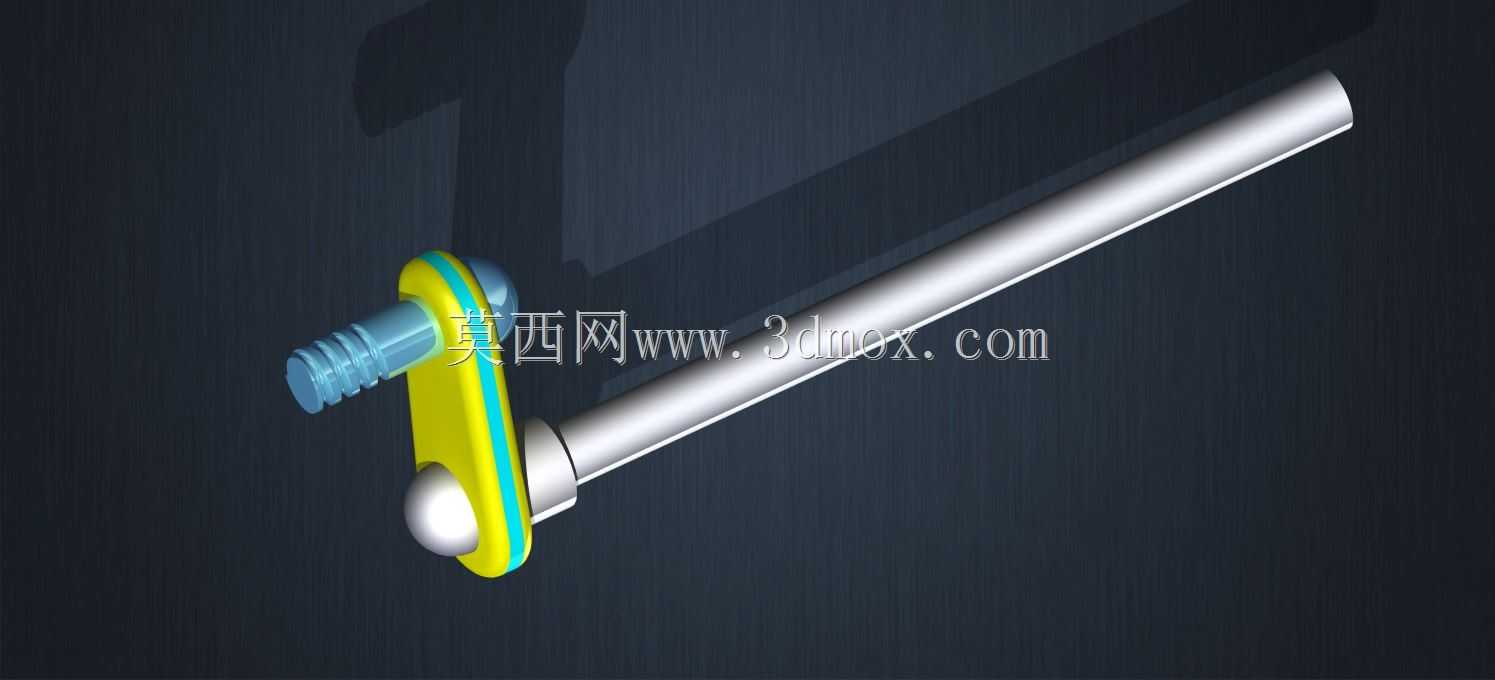

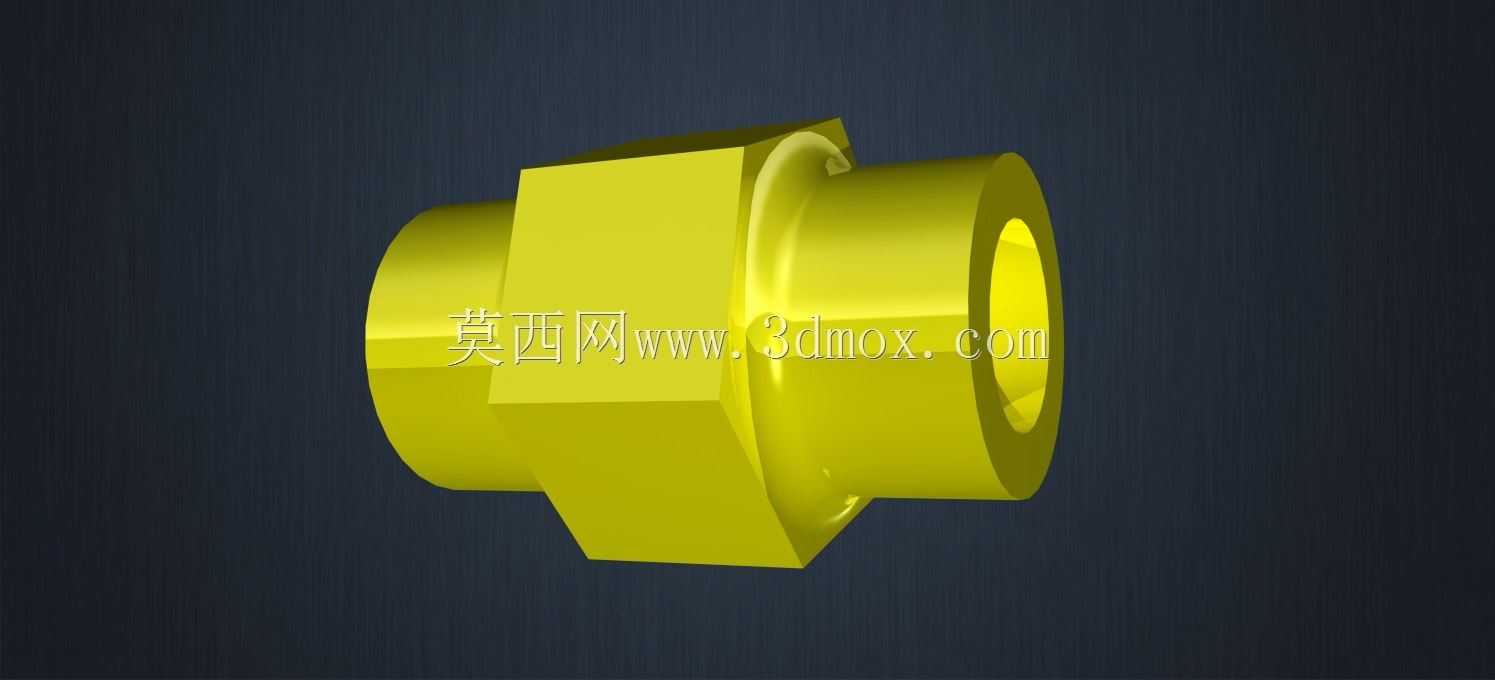

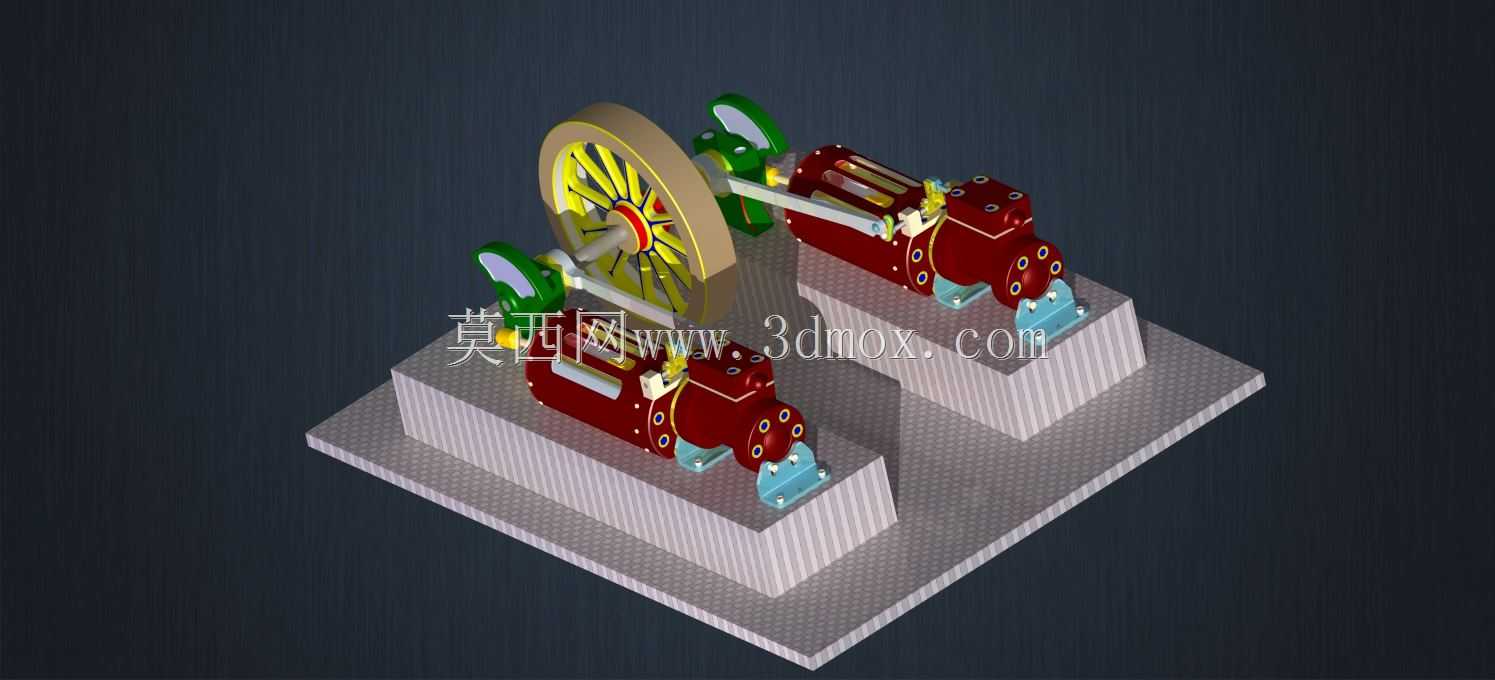

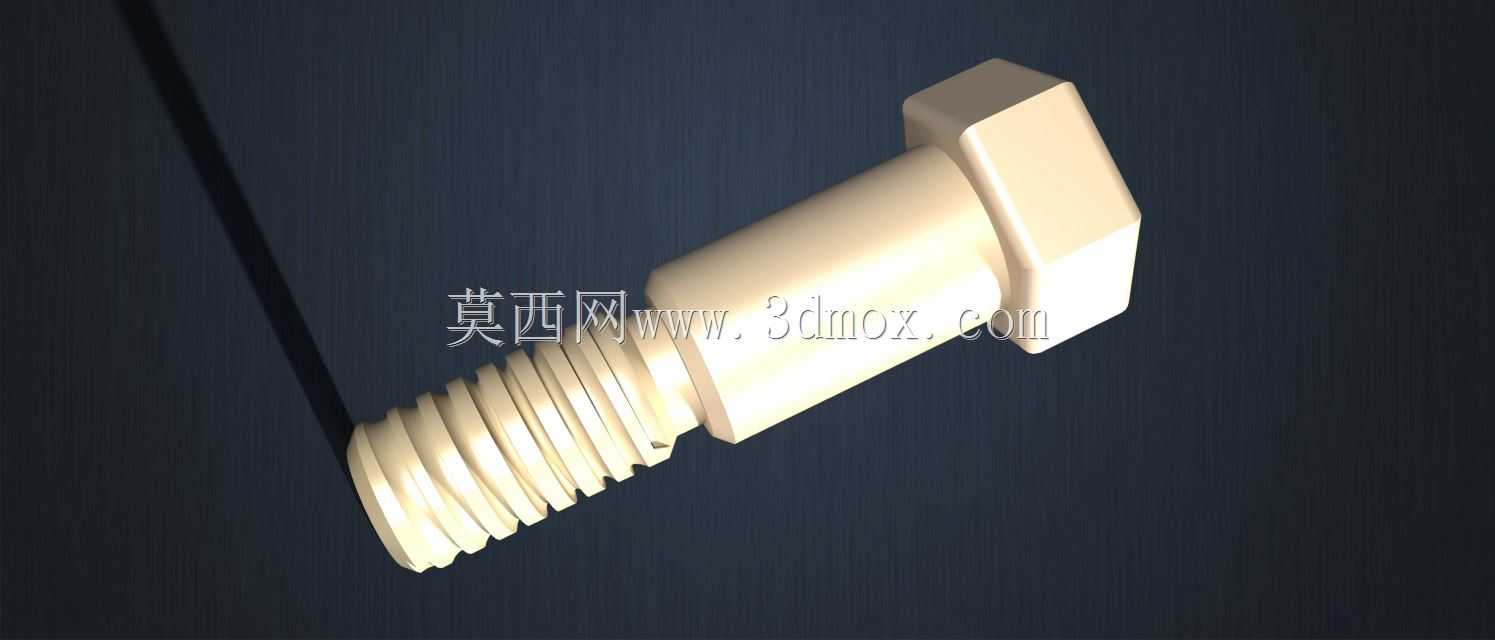

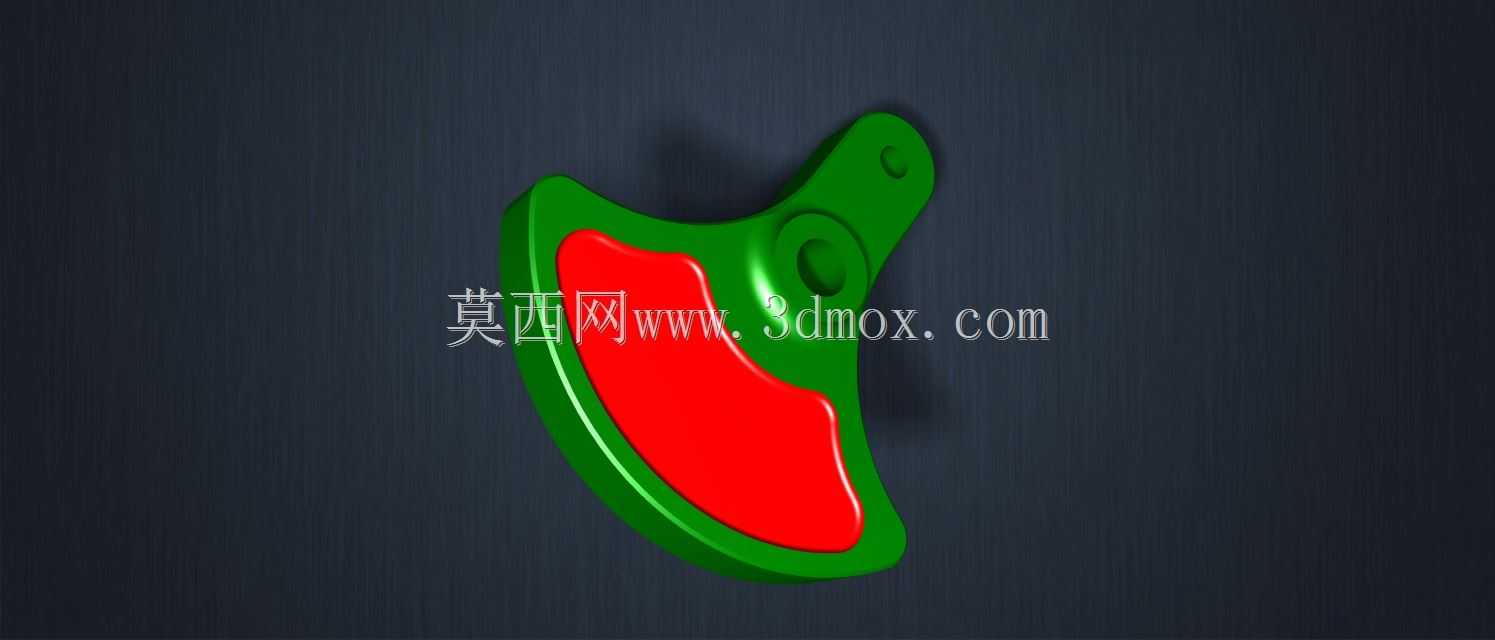

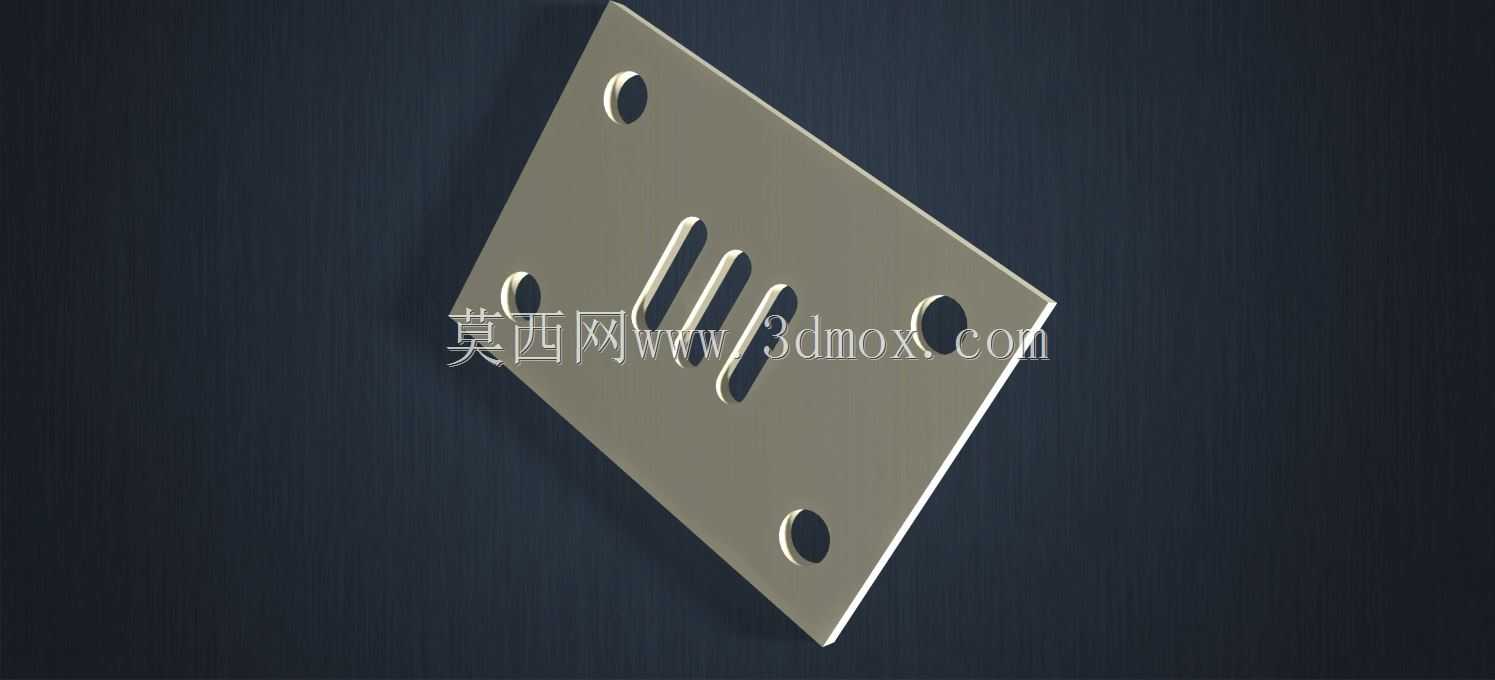

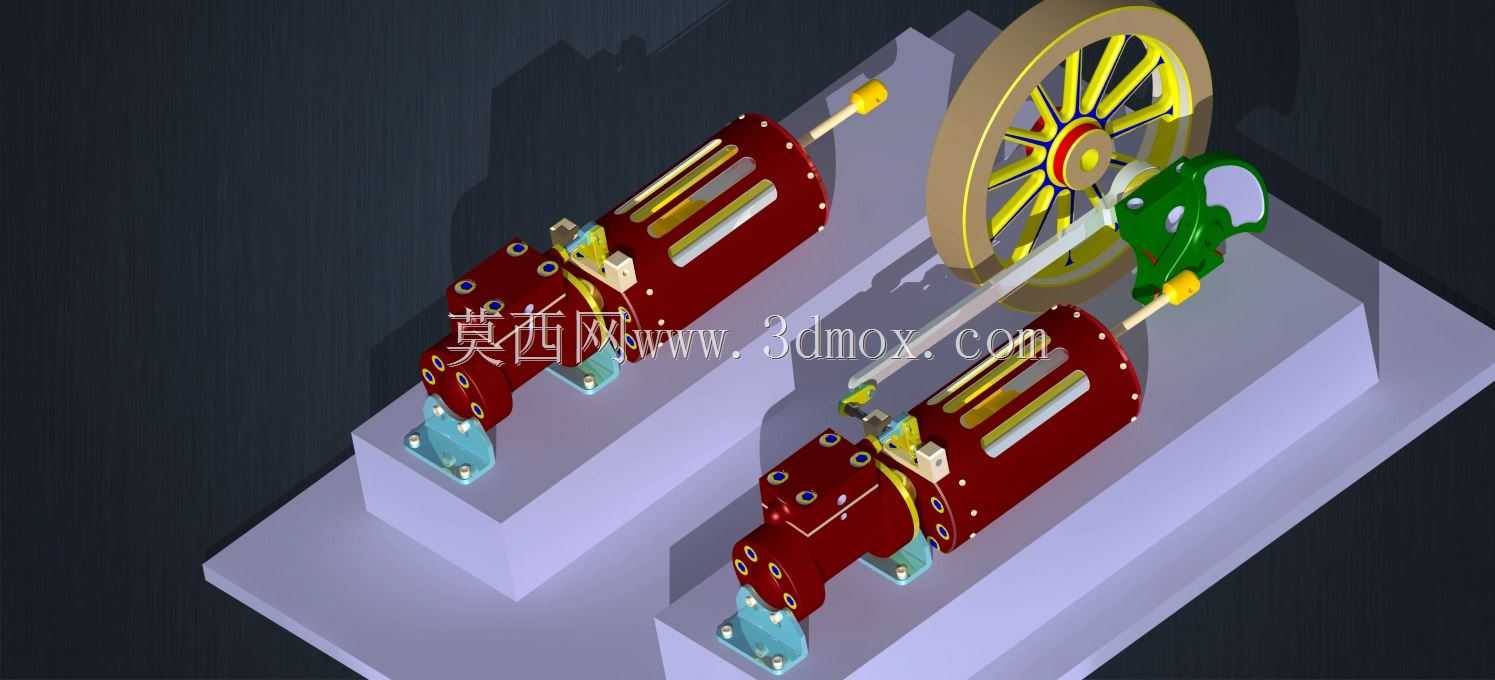

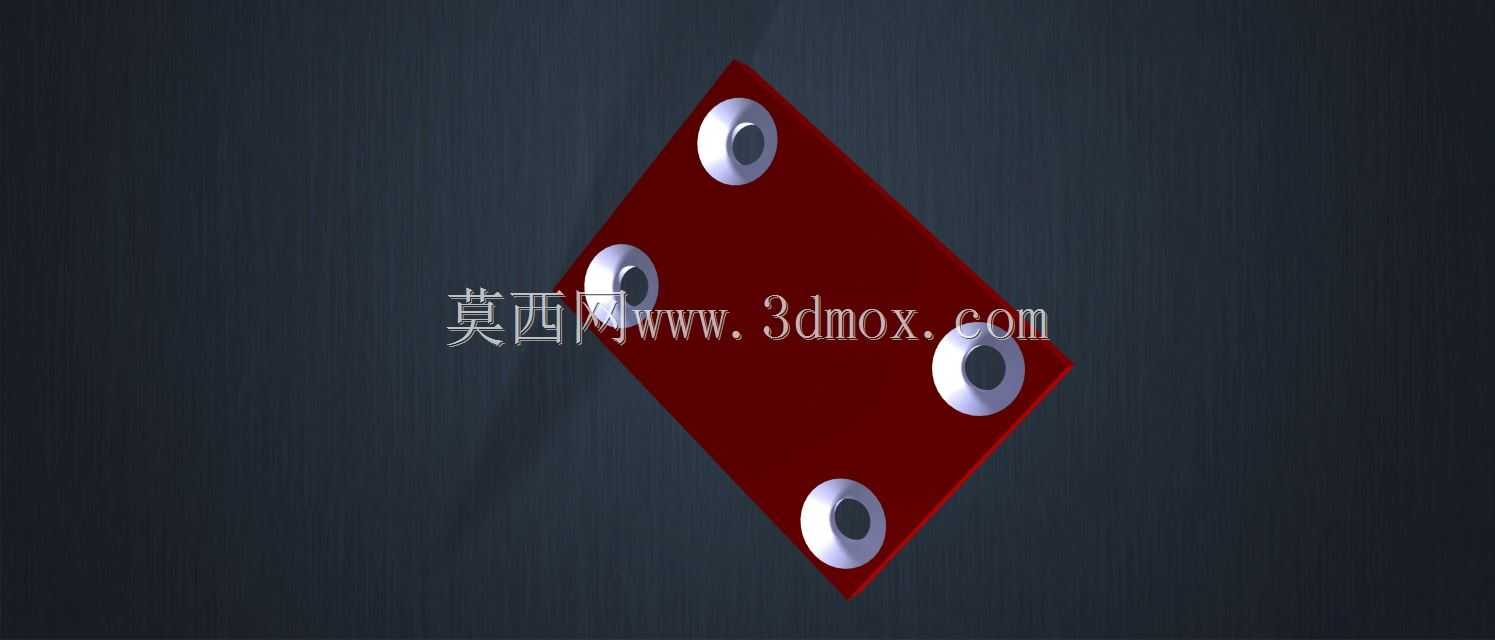

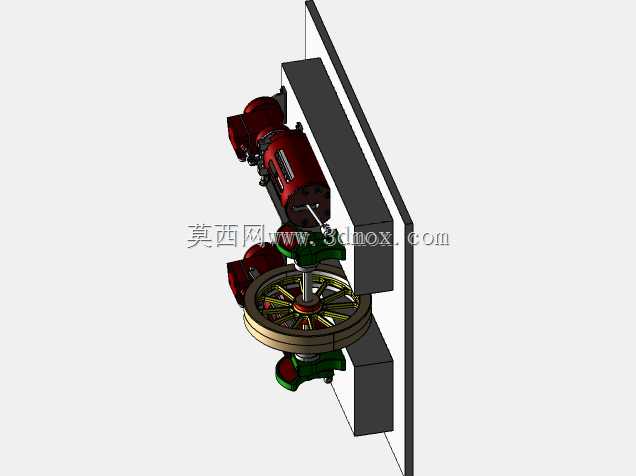

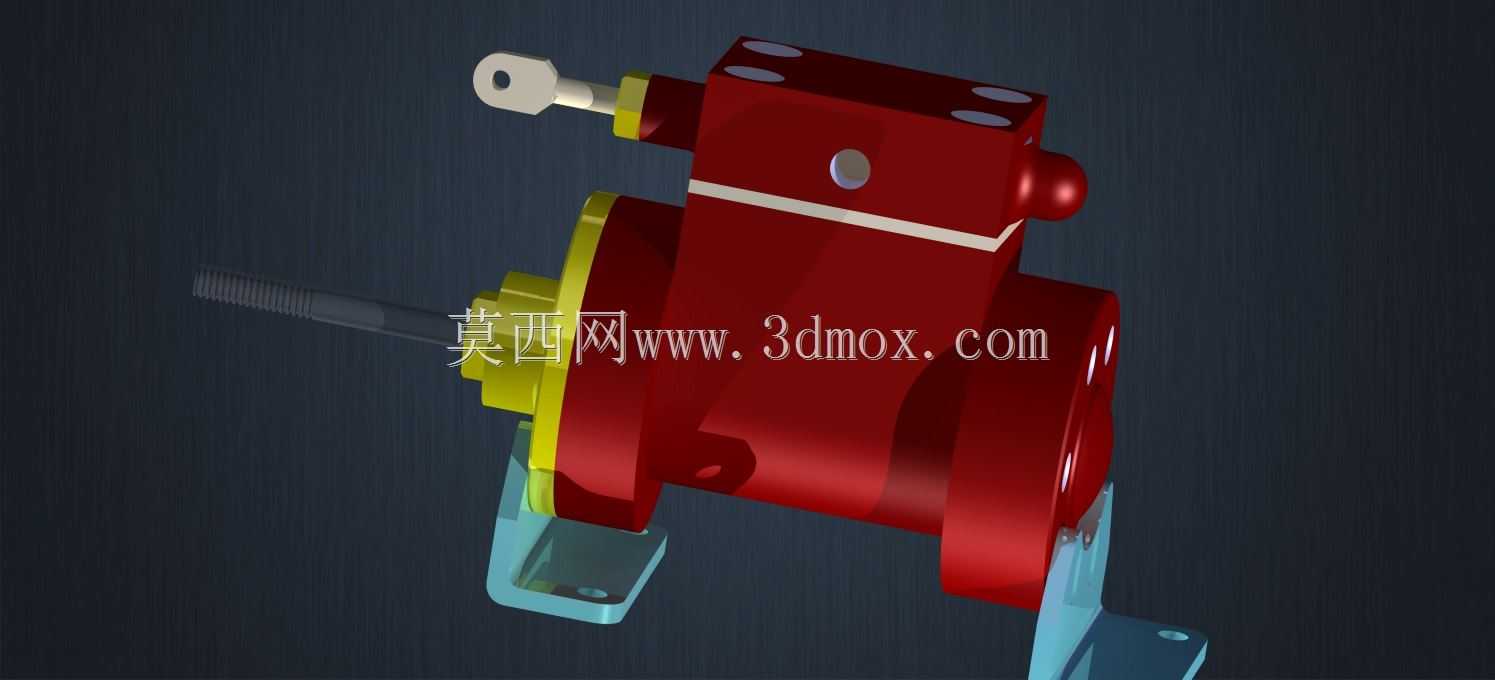

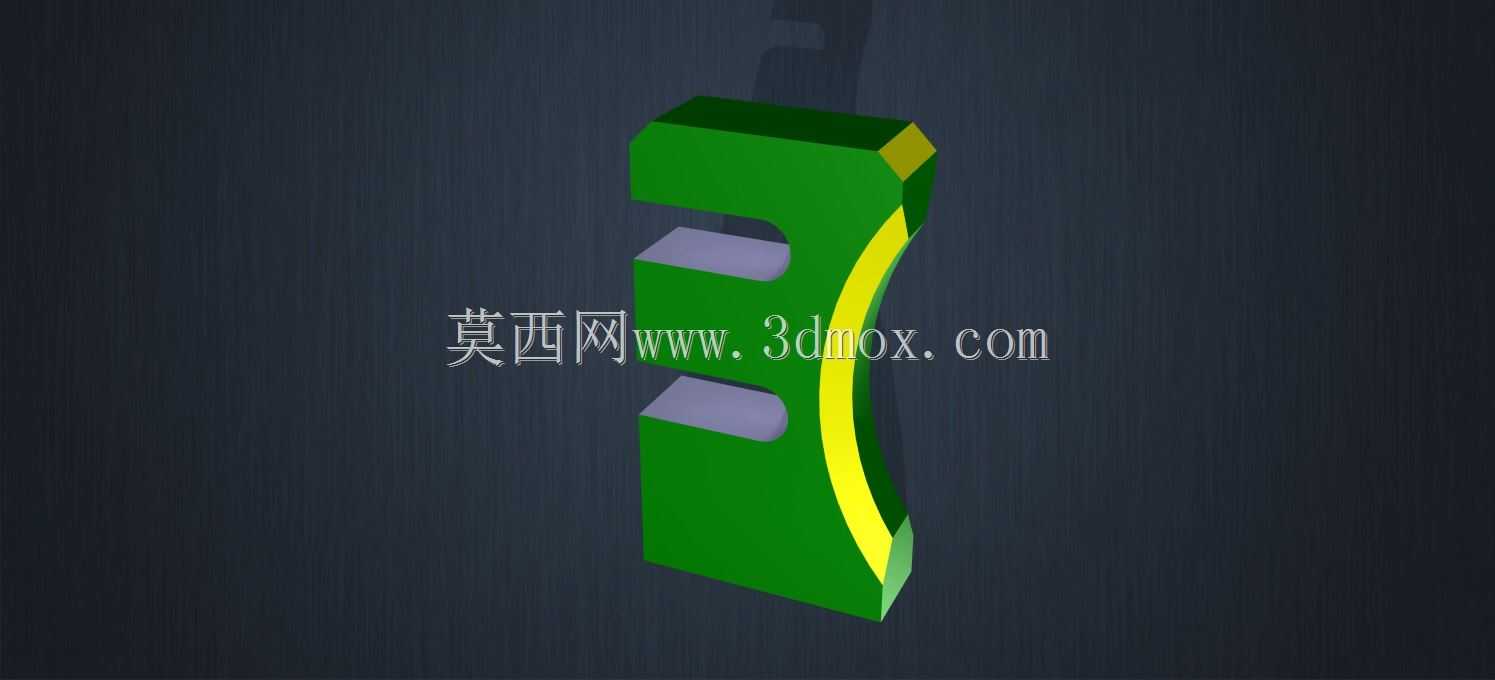

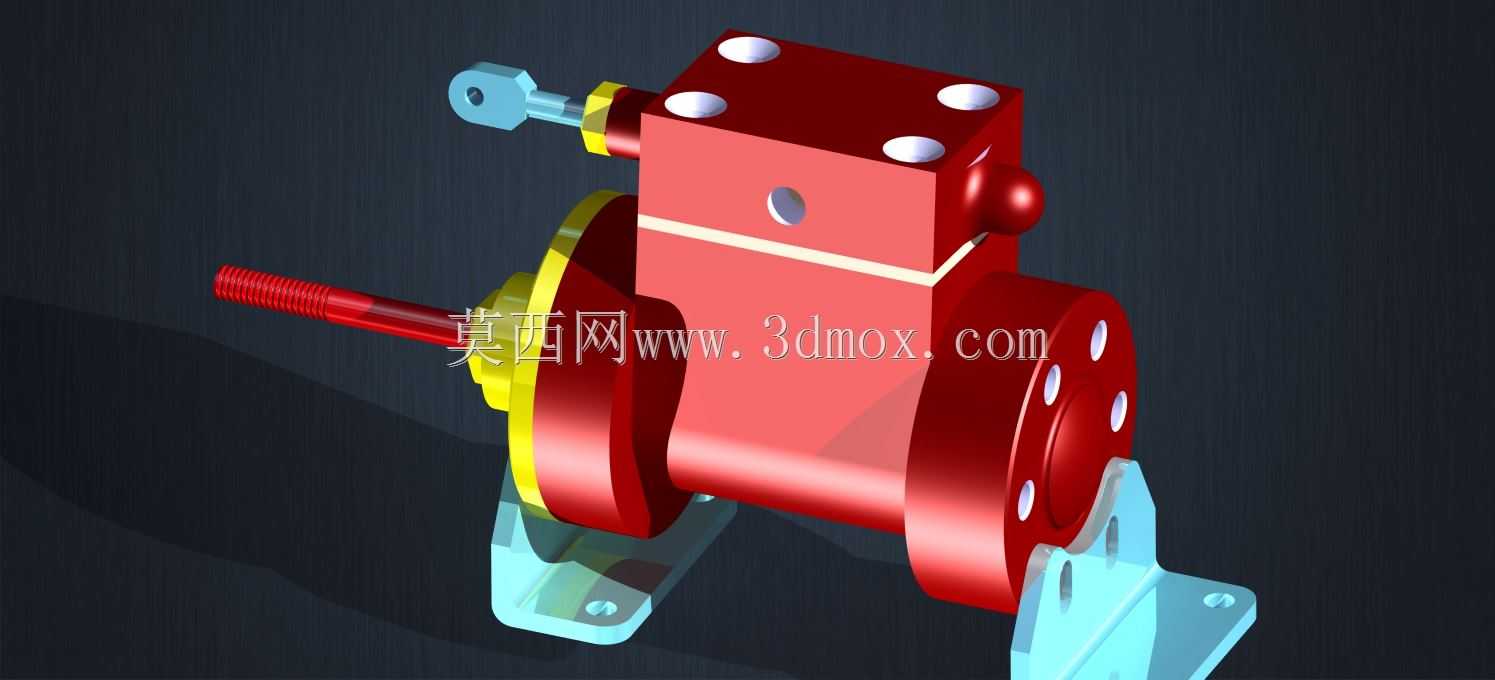

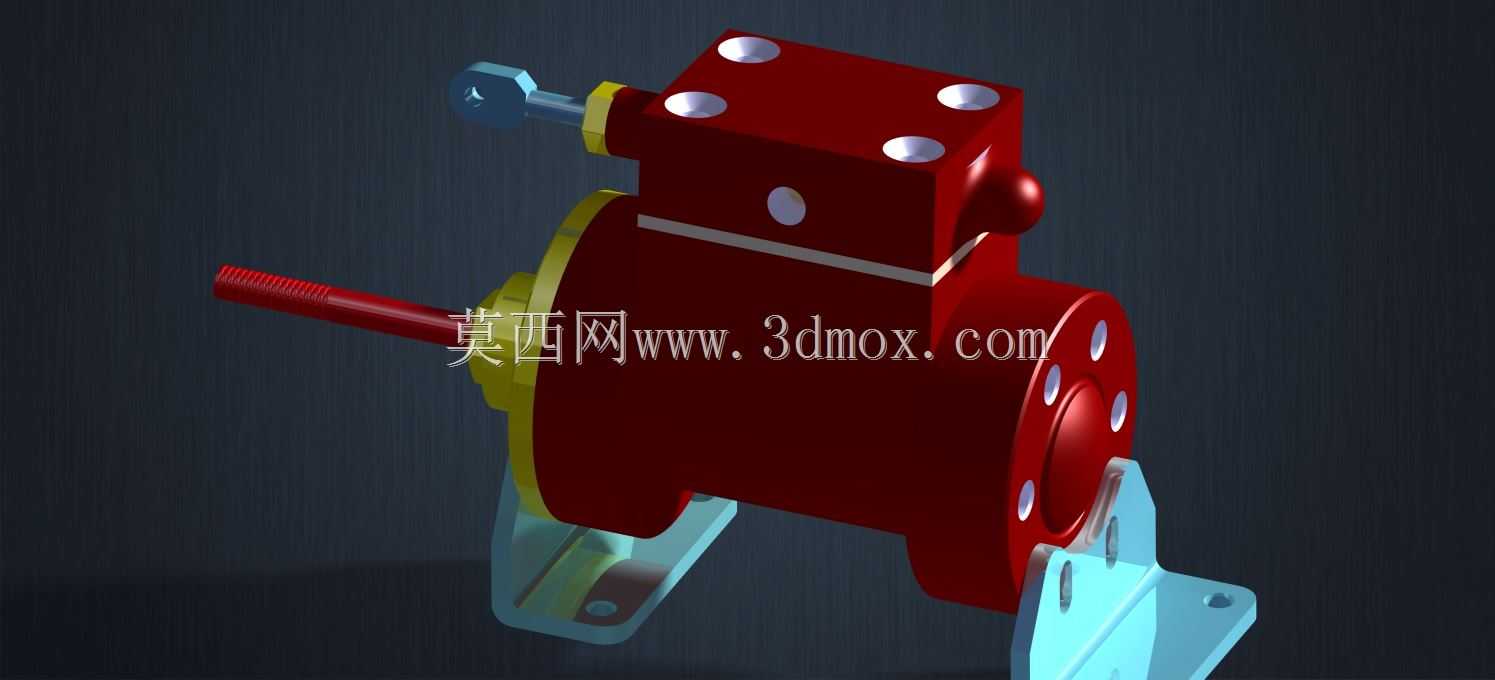

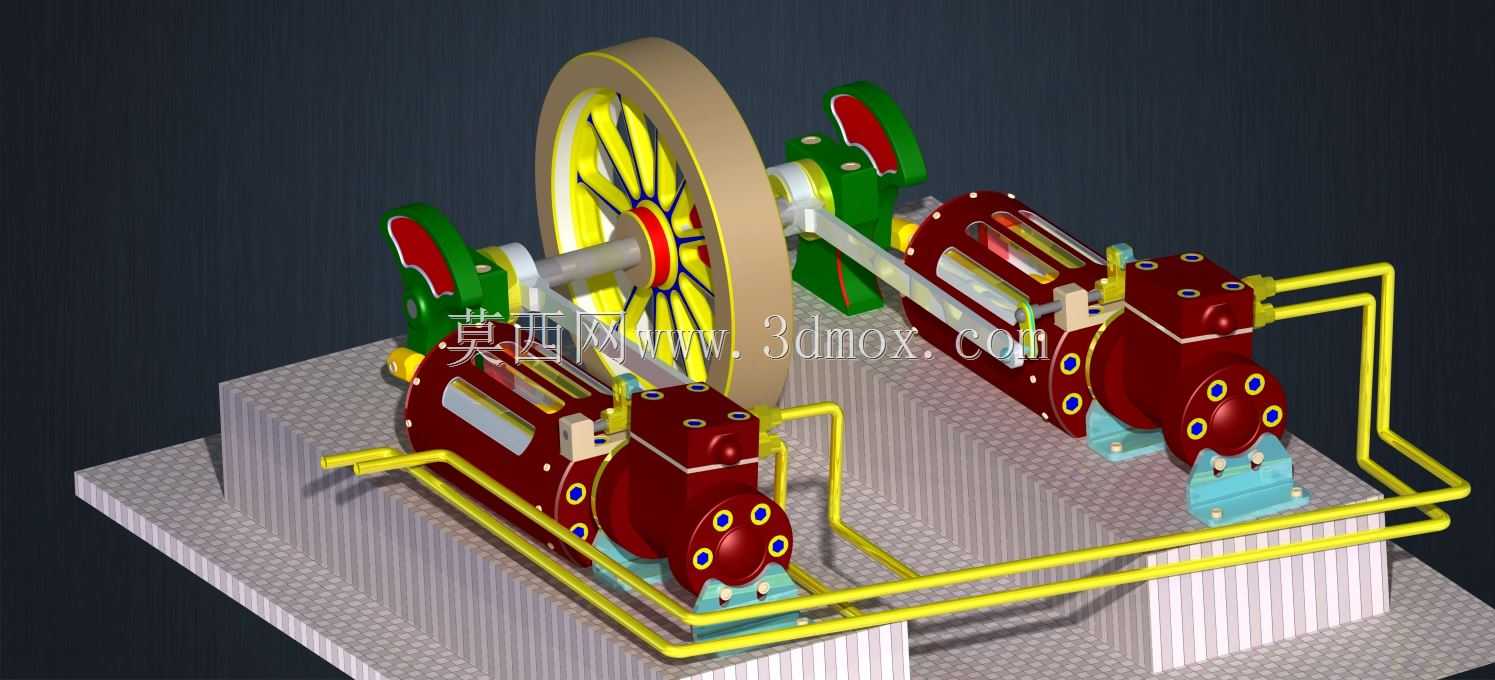

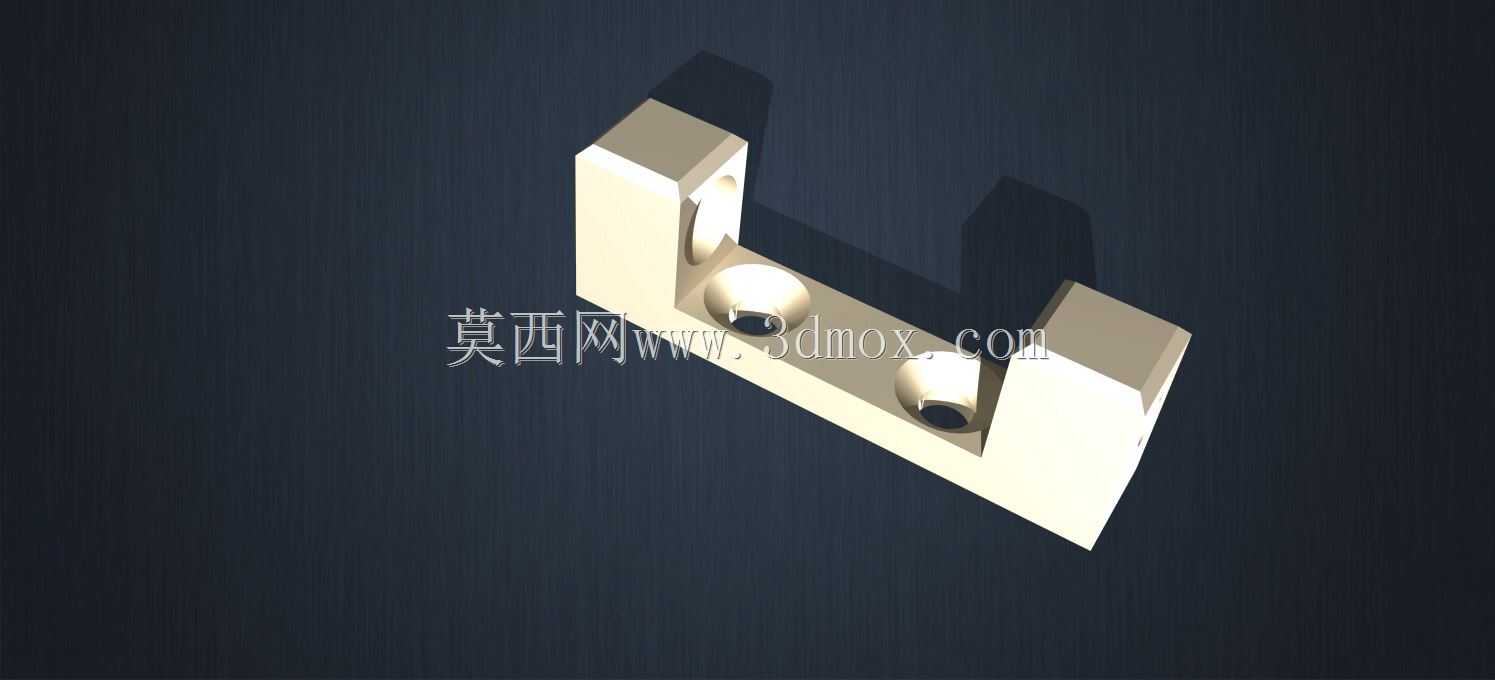

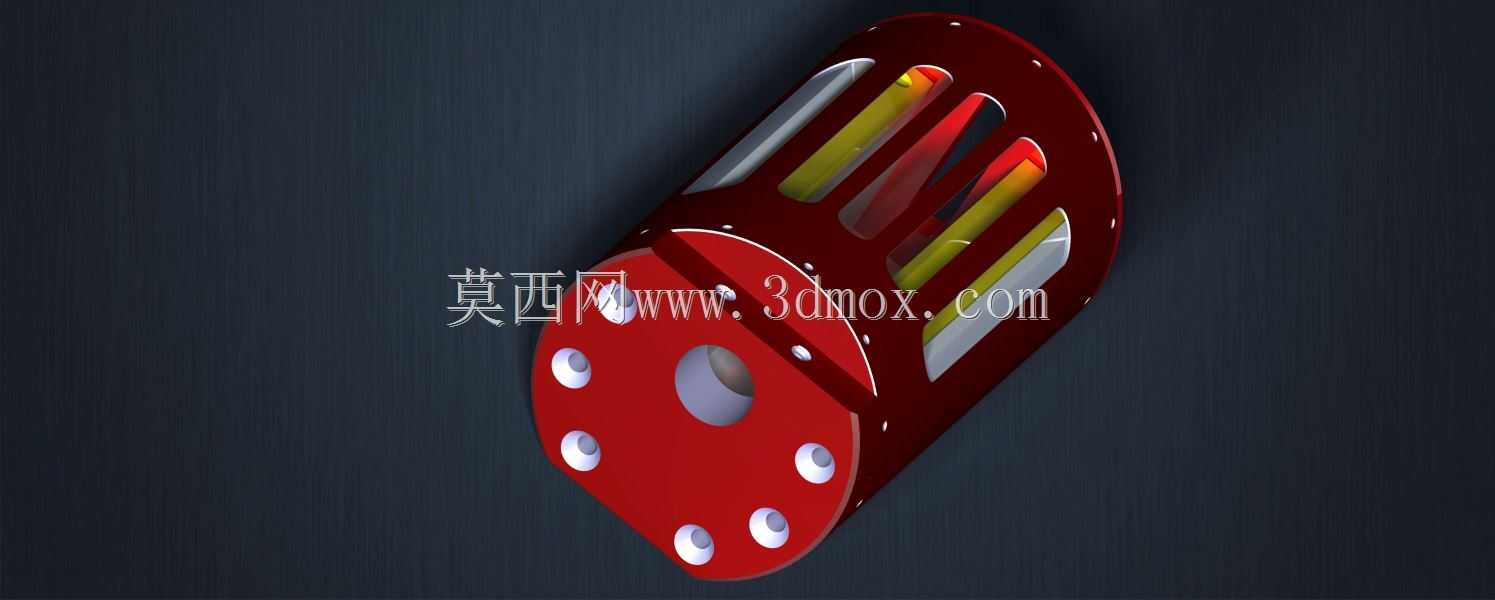

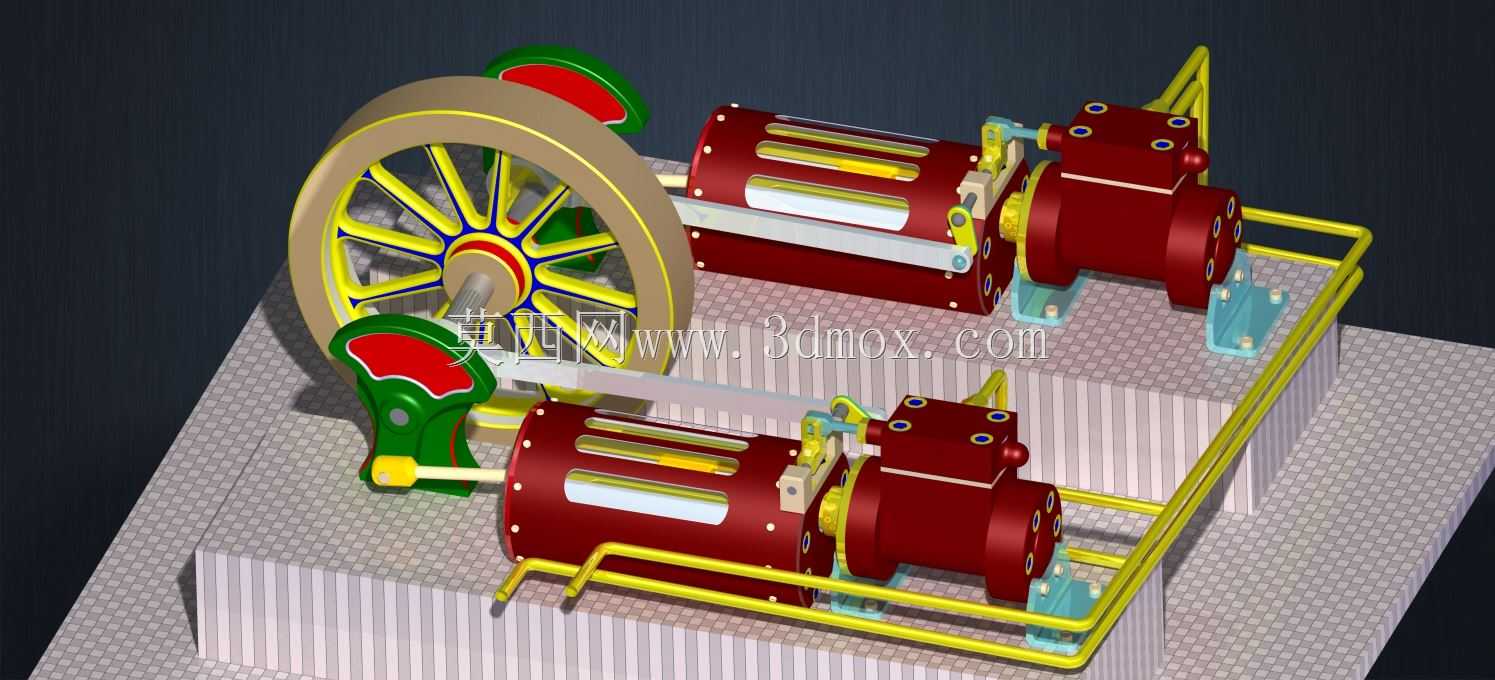

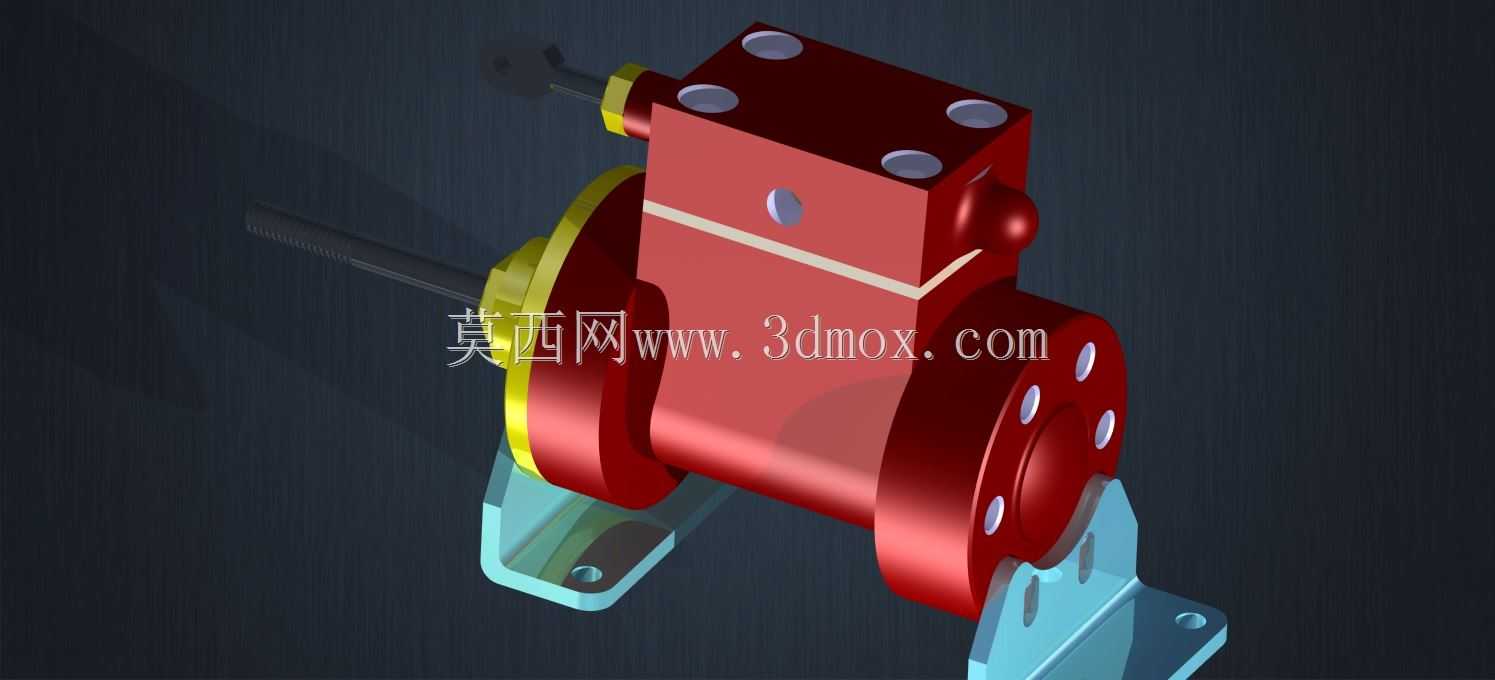

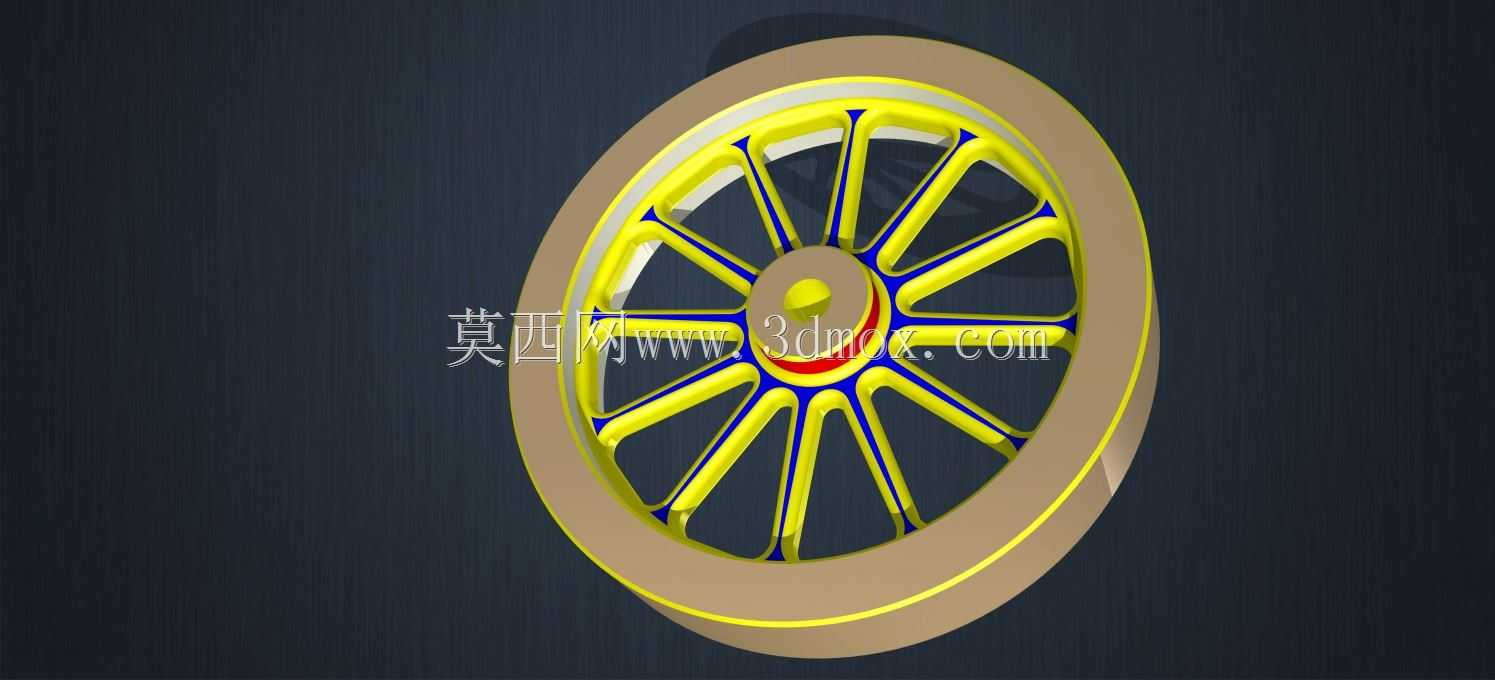

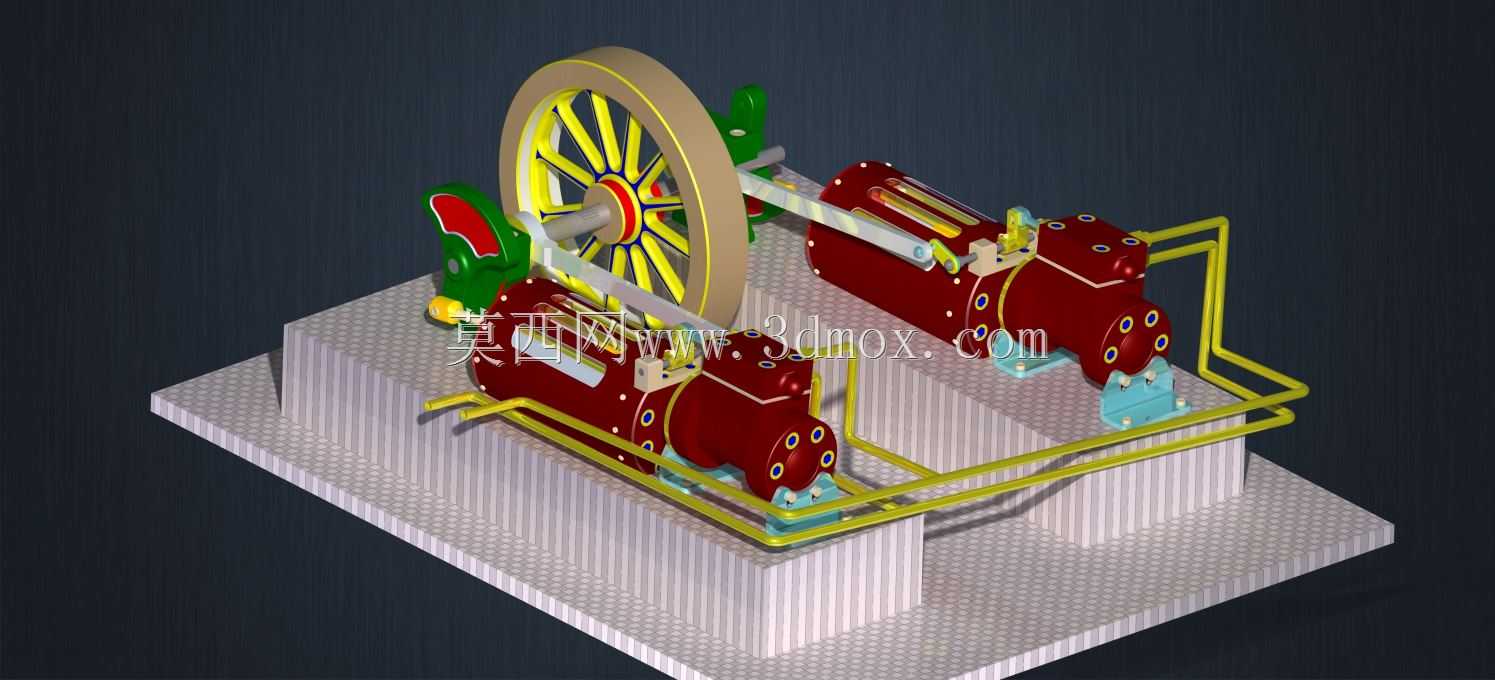

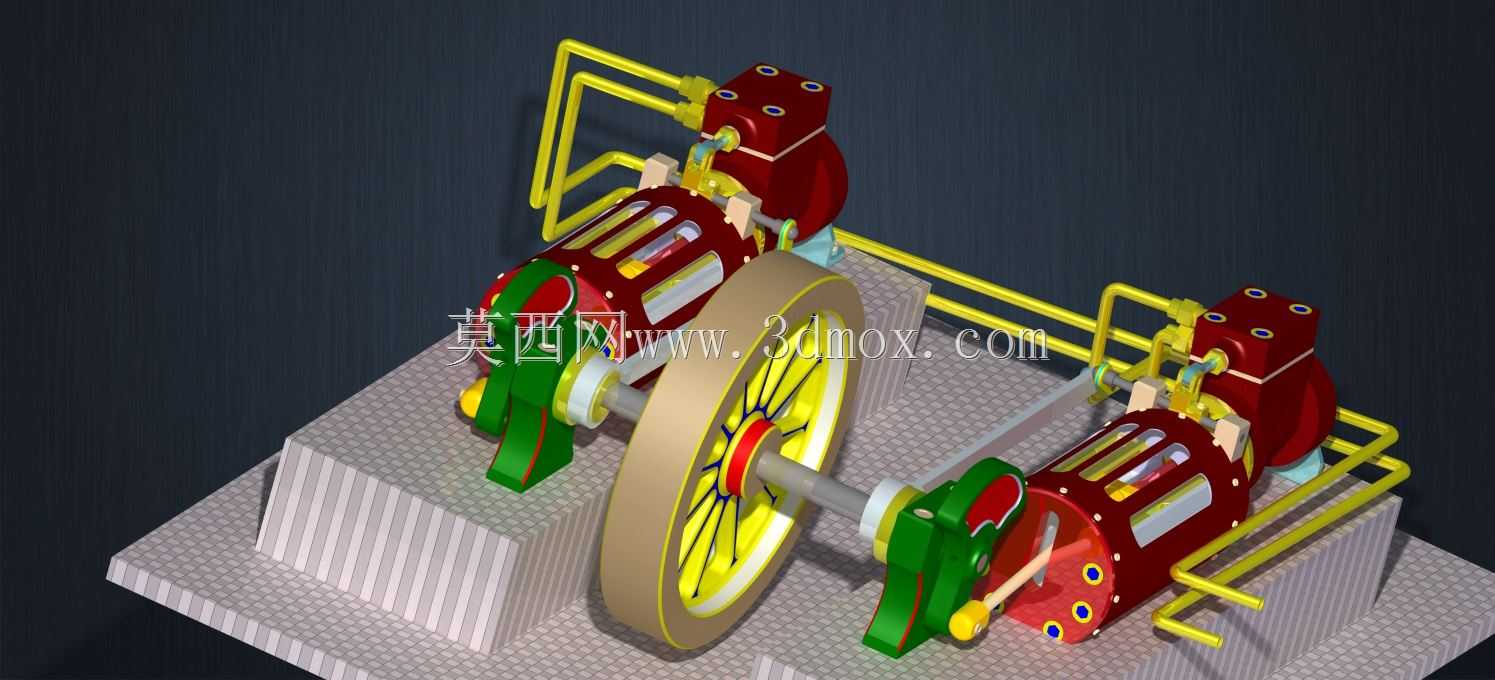

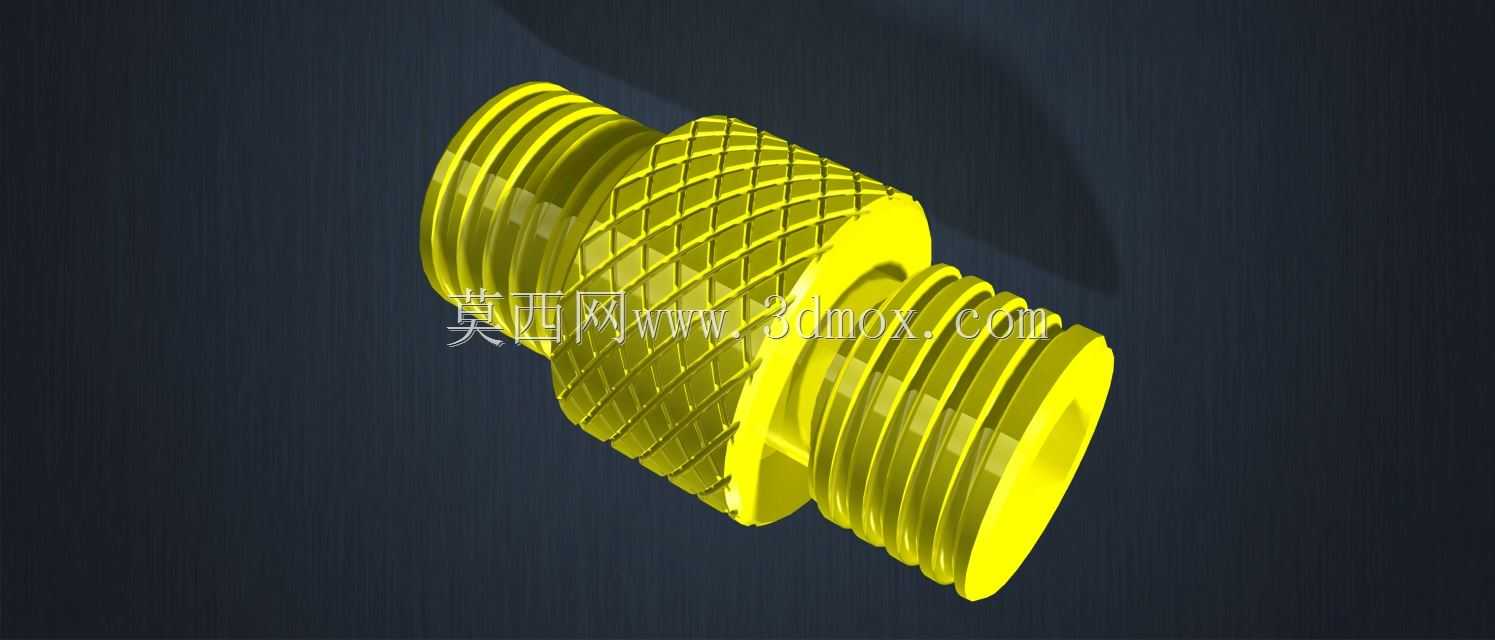

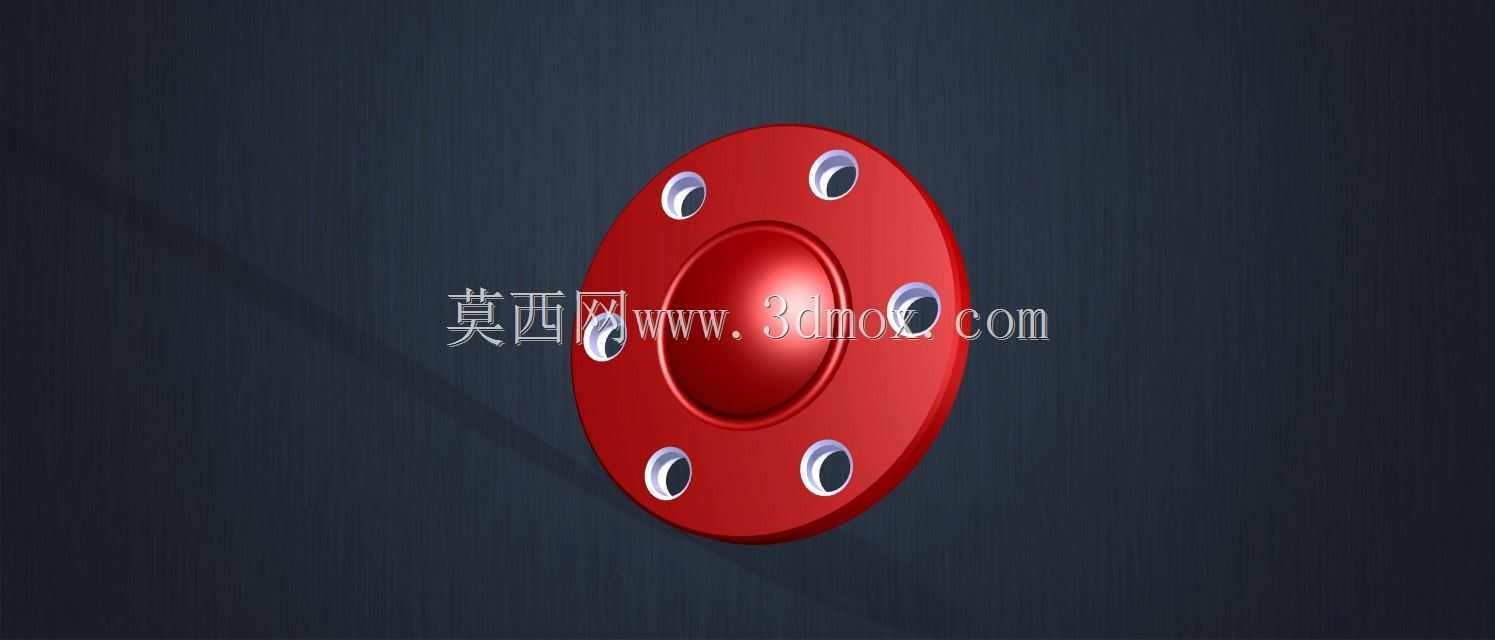

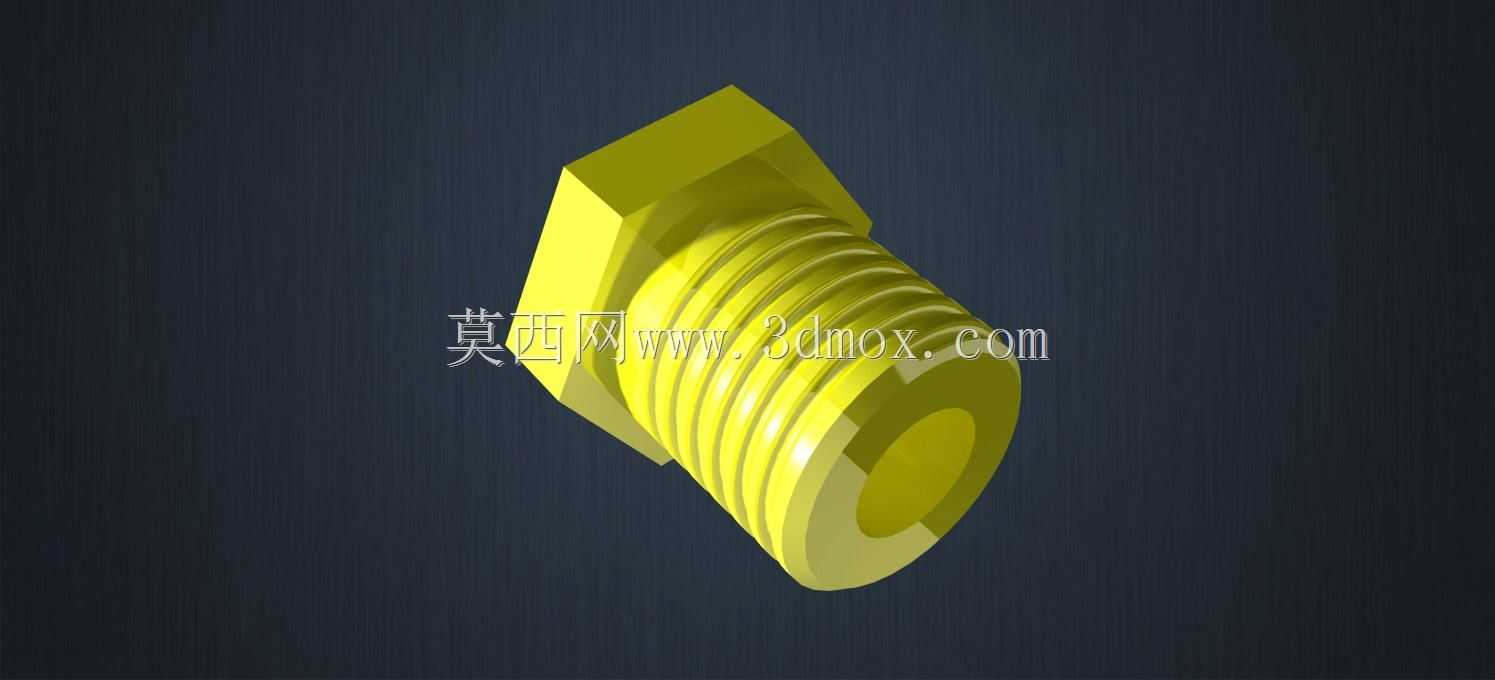

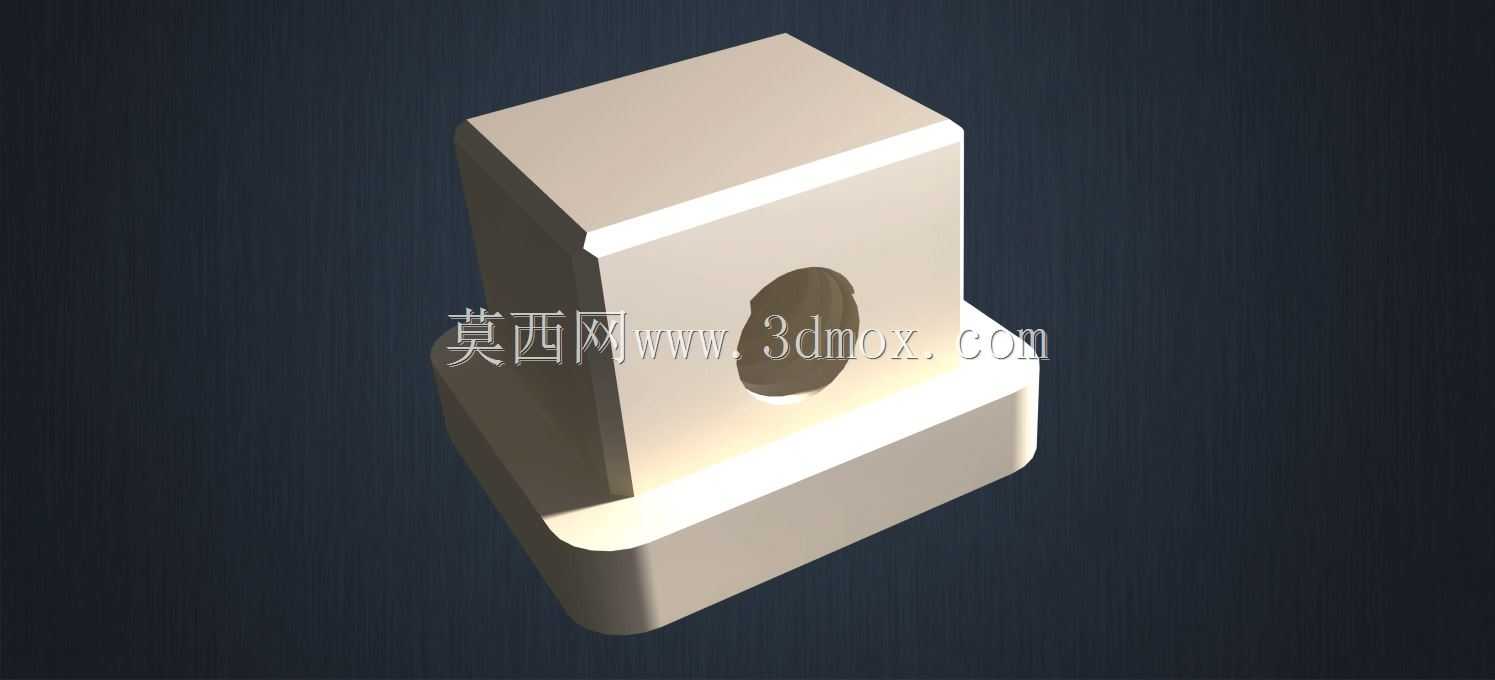

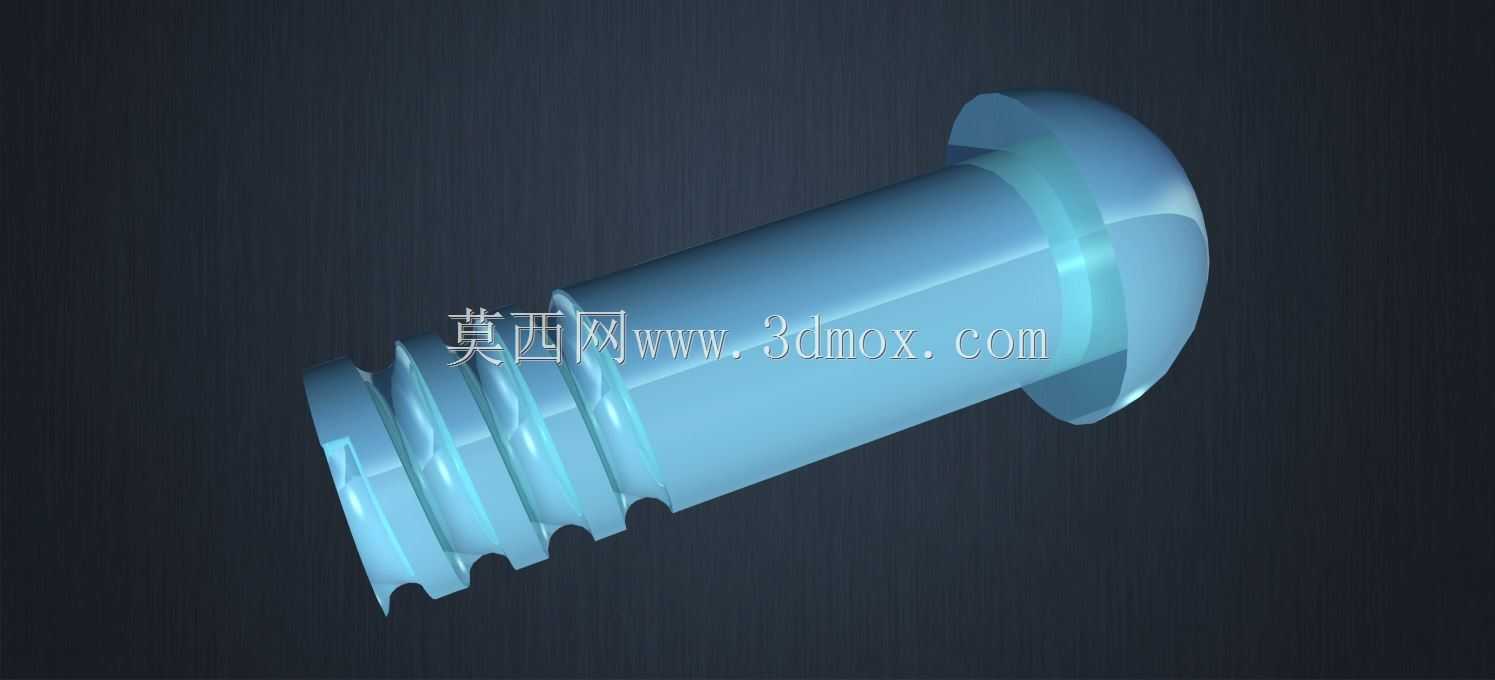

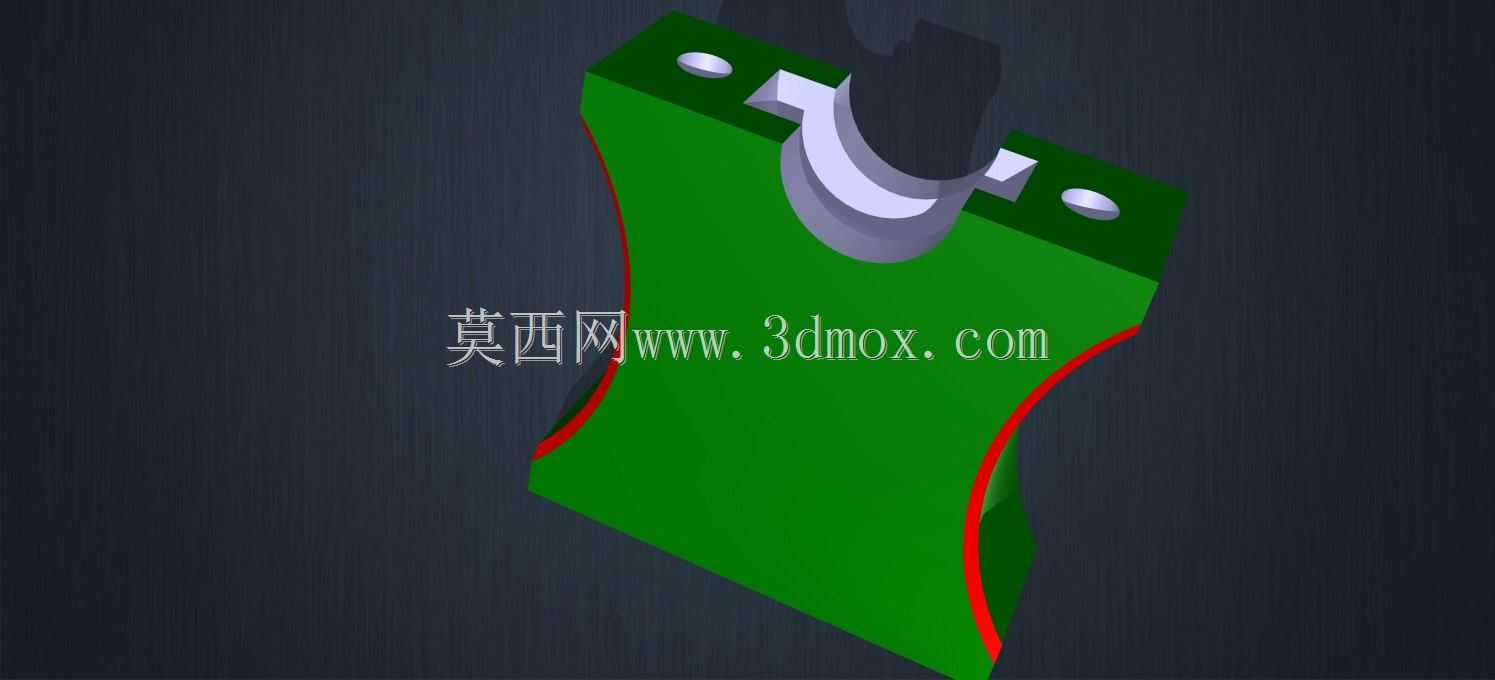

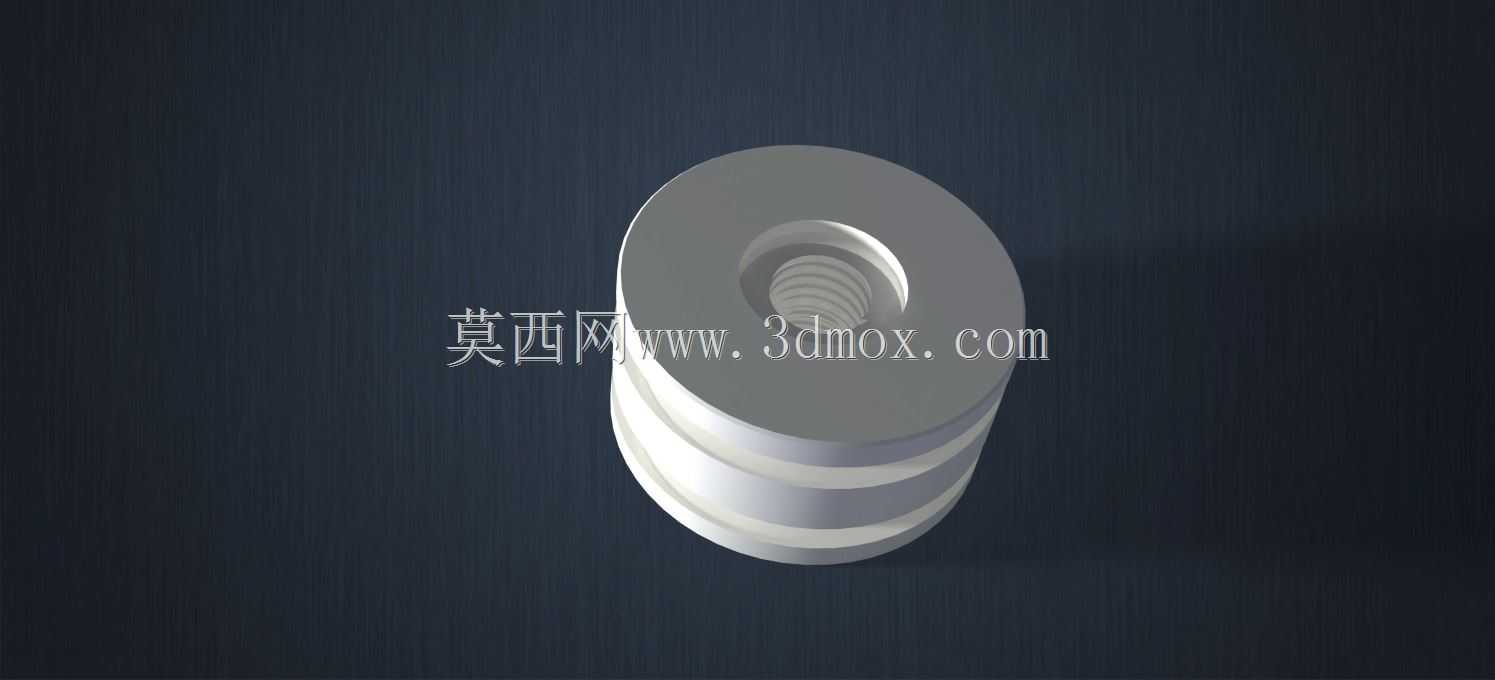

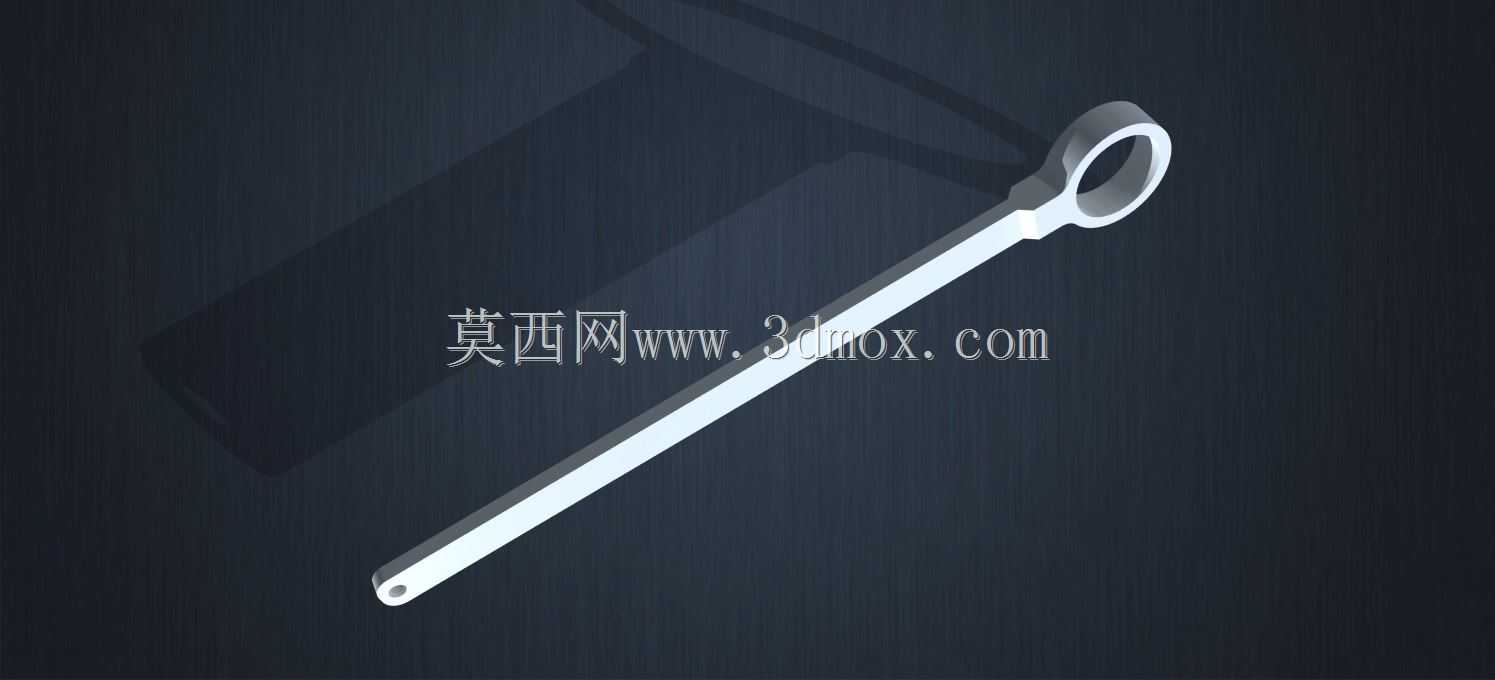

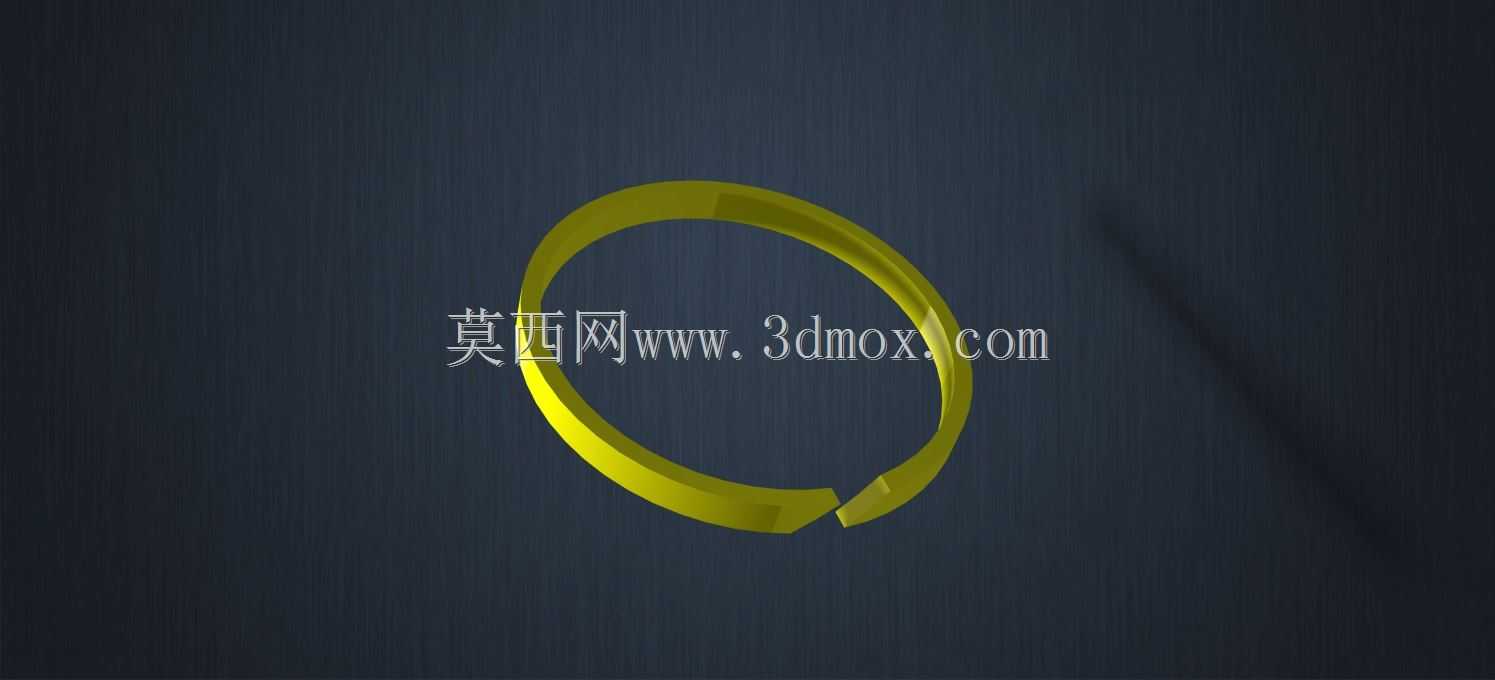

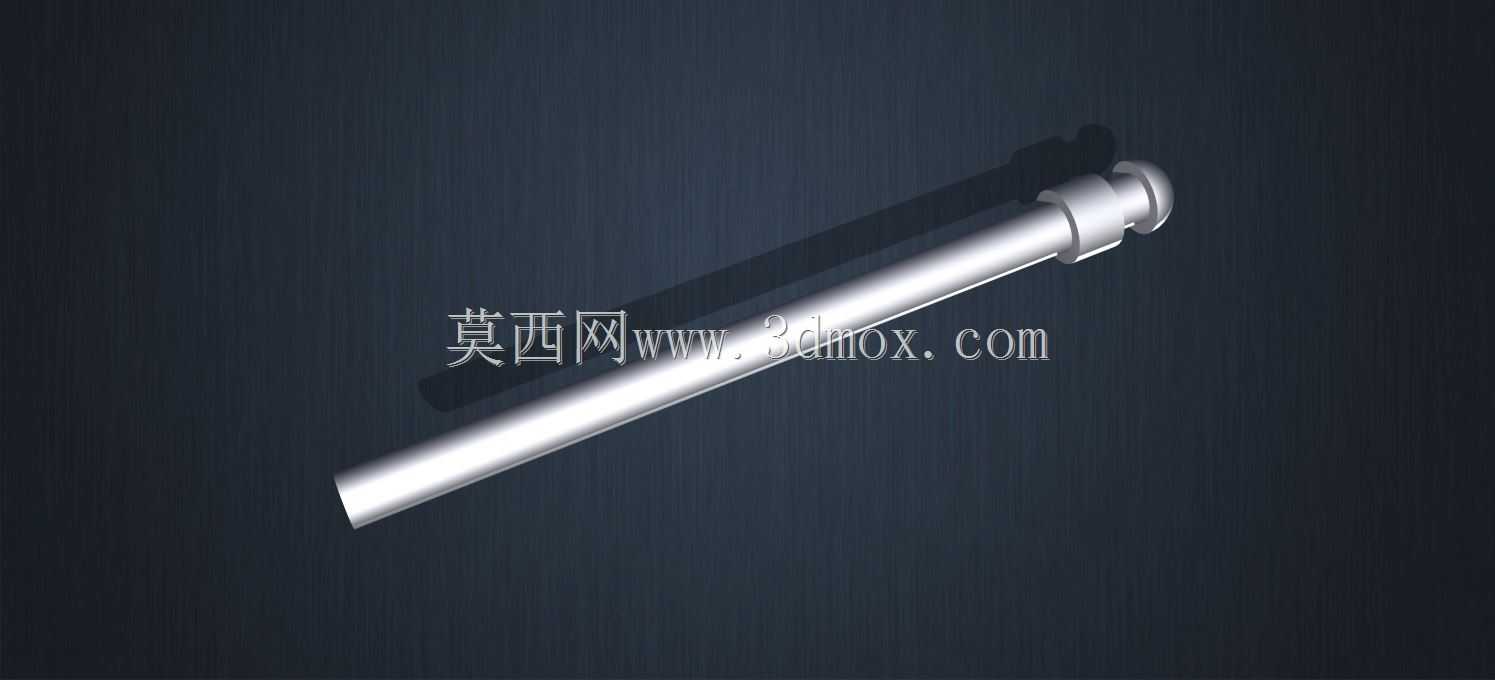

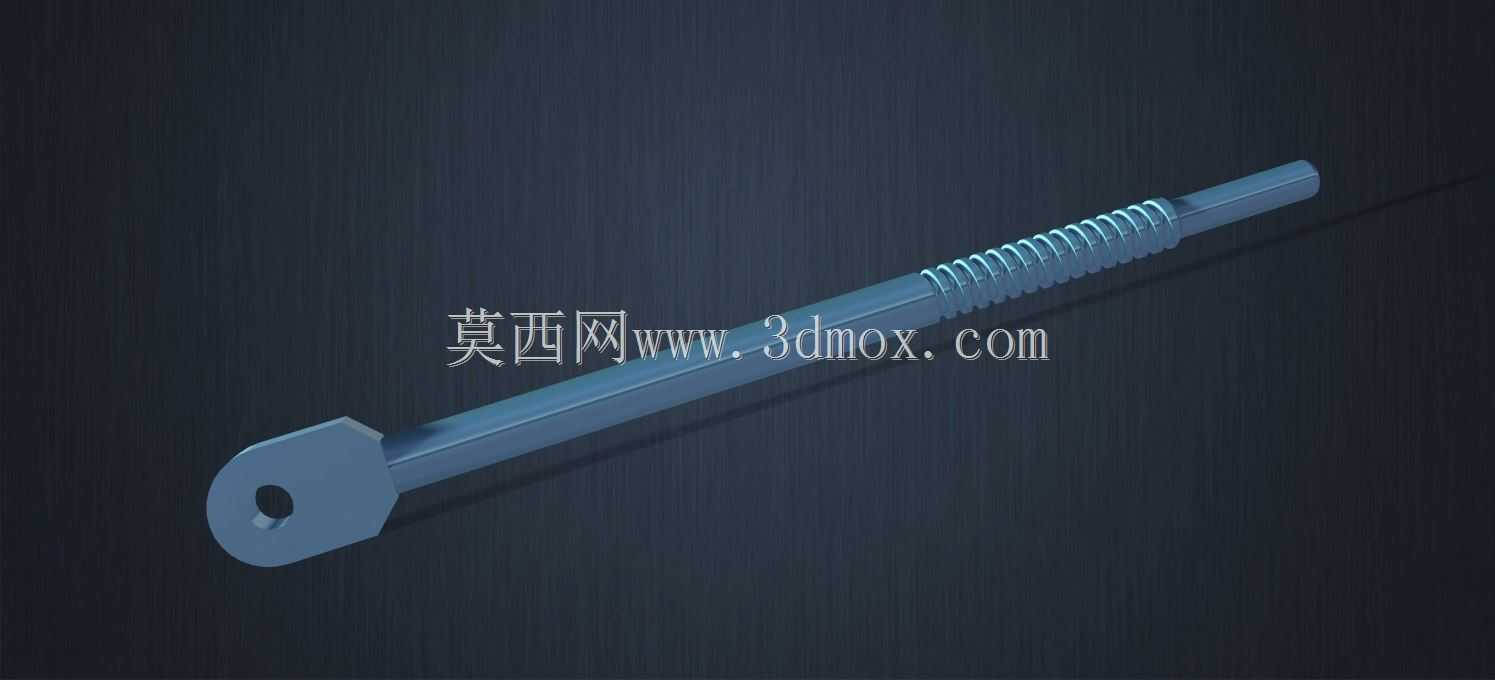

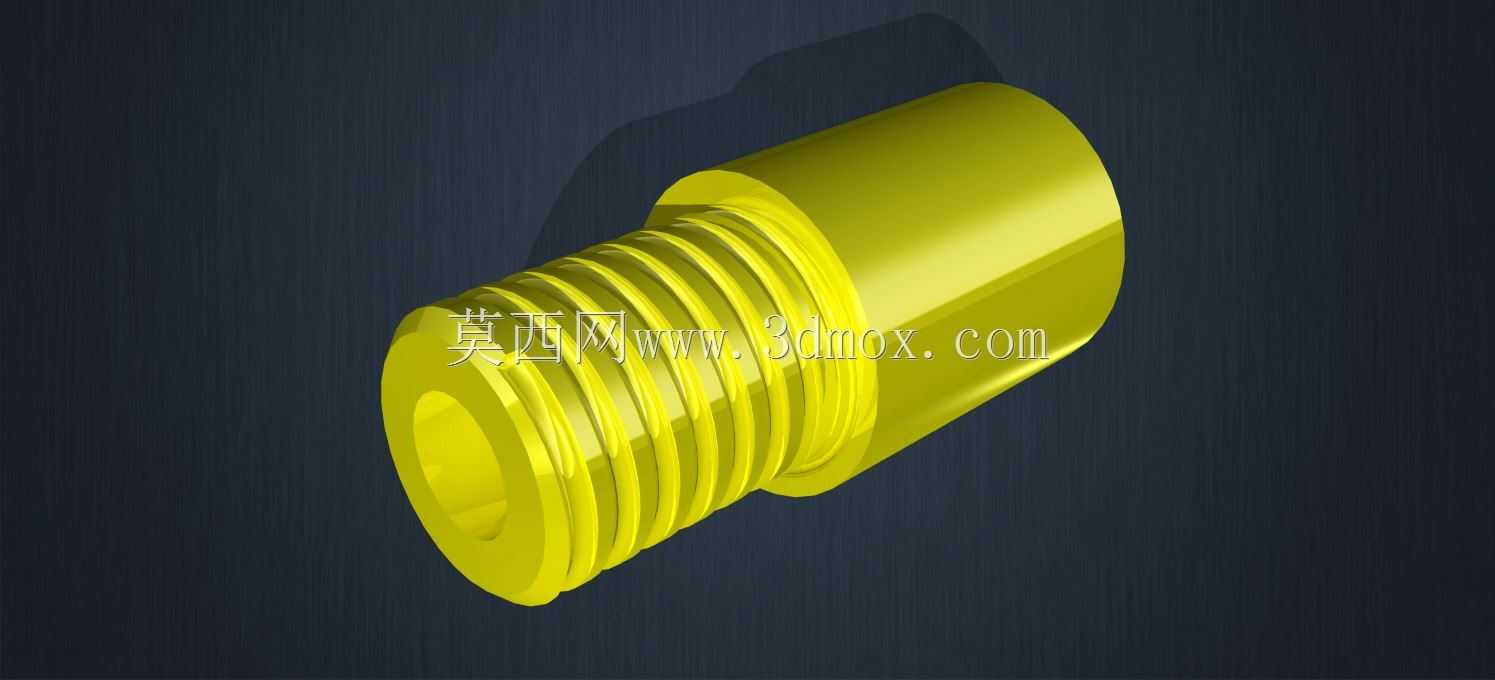

这套双缸联动的动力结构，常被应用在固定动力输出场景、早期工业动力配套以及特种作业车辆的动力单元设计中，核心是通过两组气缸的交替做功抵消单缸动力输出的脉冲波动，让曲轴端输出的扭矩更平稳，降低飞轮端的动平衡调校难度。从结构布局来看，两个气缸呈对称式分布在飞轮两侧，共用同一根曲轴输出轴，中间的大直径飞轮承担储能稳速的作用，在气缸做功冲程储存动能，在排气、进气、压缩冲程释放动能带动活塞完成整套循环，避免单缸结构在非做功冲程出现转速骤降甚至卡滞的问题。设计时首先要确认的是安装底座的边界尺寸，整套机组的重心落在带防滑纹理的安装平台中心区域，平台下方设置的支撑筋条需要匹配现场安装的地脚螺栓孔位，安装时要保证曲轴的水平度偏差控制在千分之二以内，避免轴瓦出现偏磨。气缸端的进出气接口采用侧置式布局，黄色的连通管路沿机组外侧排布，既避开了曲轴连杆的运动干涉区域，也方便后期对接外部的进排气系统与冷却回路，管路折弯处全部采用大圆弧过渡，减少气流阻力的同时也避免管路应力集中。连杆与曲轴的连接部位设置了分体式轴承座，日常维护时可以直接拆开轴承压盖更换轴瓦，不需要完全拆解整个气缸总成，降低运维的拆装工作量。气缸头部分布的多组接口分别对应进气、排气、泄压以及传感器安装位，设计时预留了足够的扳手操作空间，避免后期装配时出现工具无法伸入的问题。两侧的绿色摇臂组件是配气机构的执行端，通过曲轴端的正时齿轮带动，精准控制进排气门的开合时序，和活塞的运动行程完全匹配，避免出现气门顶活塞的装配故障。整套结构的运动部件全部做了安全间隙校核，飞轮外侧预留的安全防护空间足够加装金属防护罩，避免运转时异物卷入或者人员误触。在做三维建模的时候，所有运动副都添加了对应的配合约束，可以直接模拟整套机组的运转状态，验证活塞行程、连杆摆角、气门开合时序的匹配度，提前排查结构干涉问题，也能直接导出工程图用于生产加工的尺寸标注。
