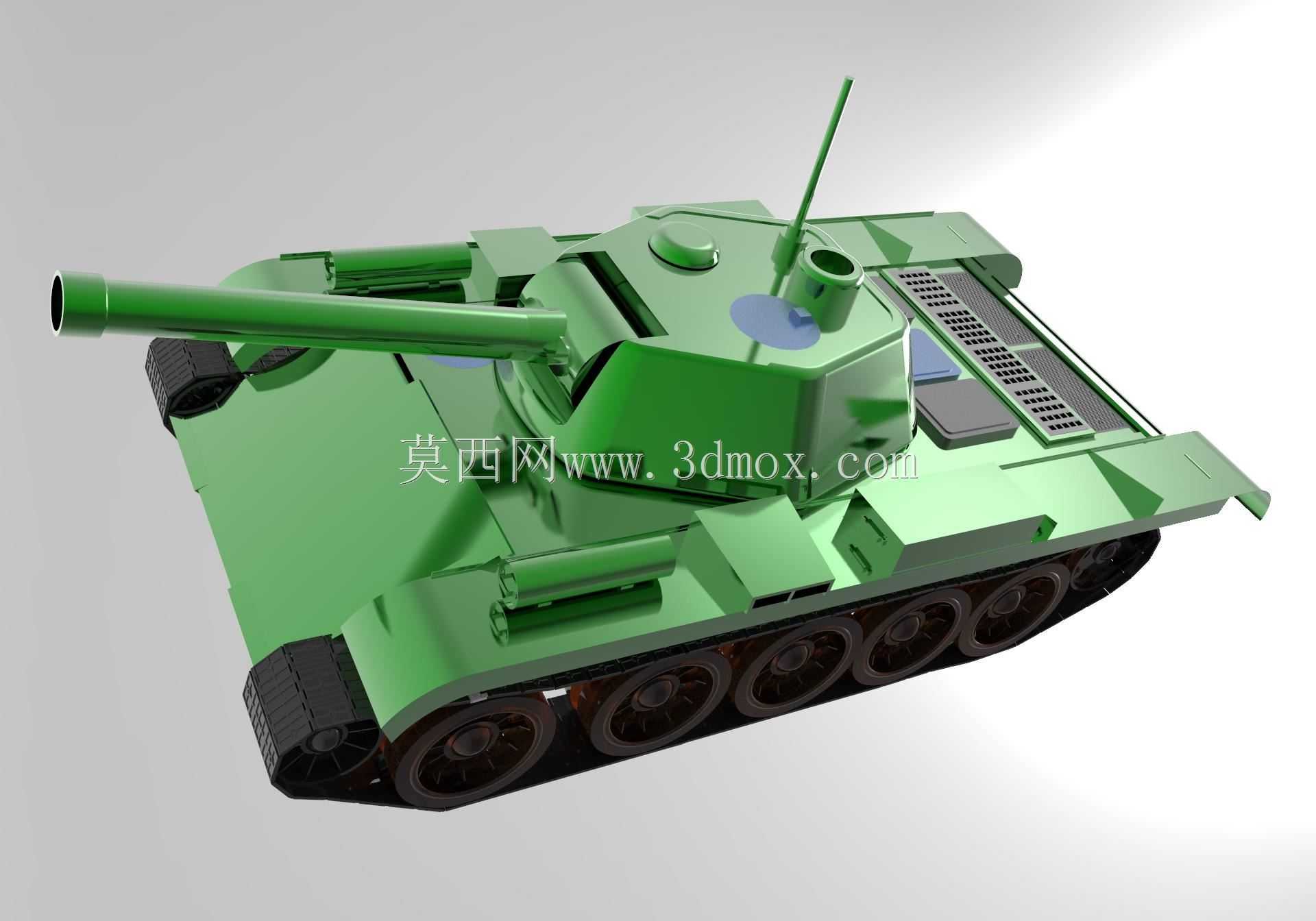

陆战履带式装甲作战坦克结构设计

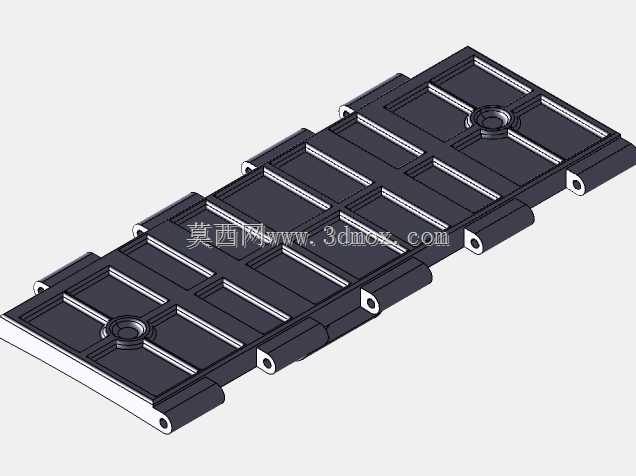

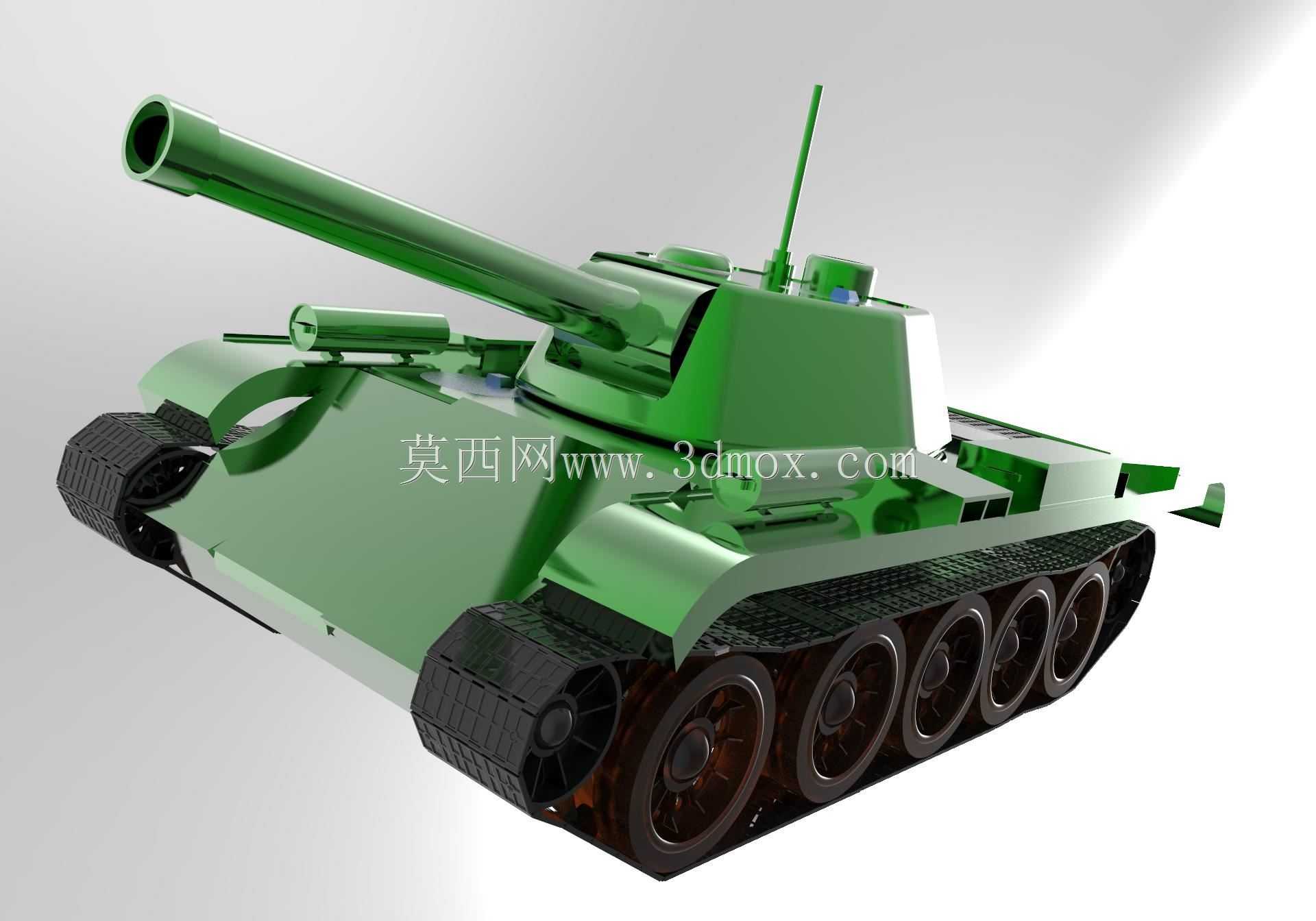

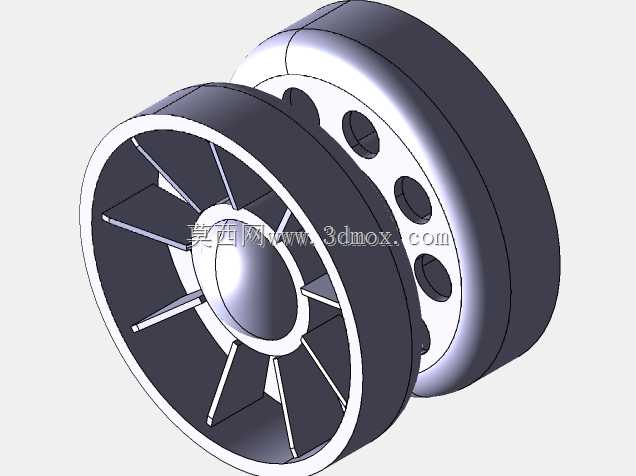

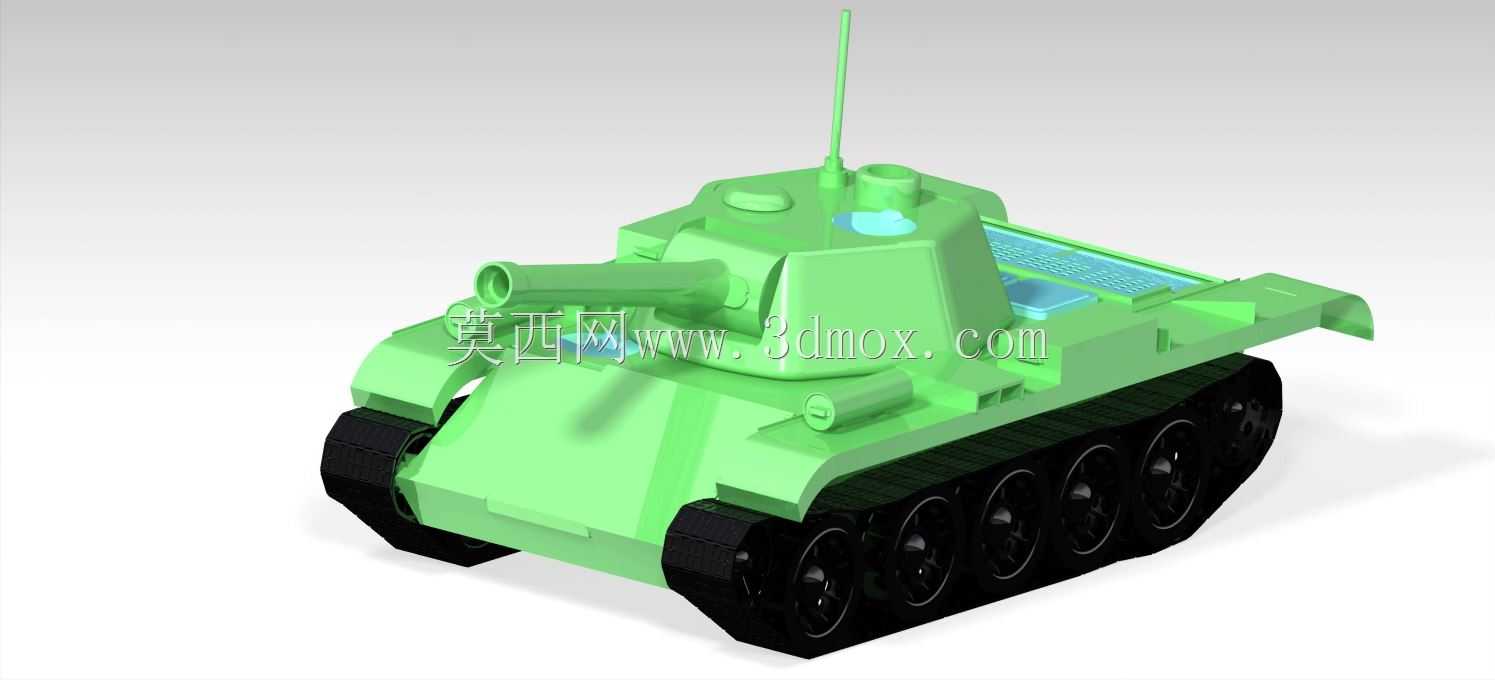

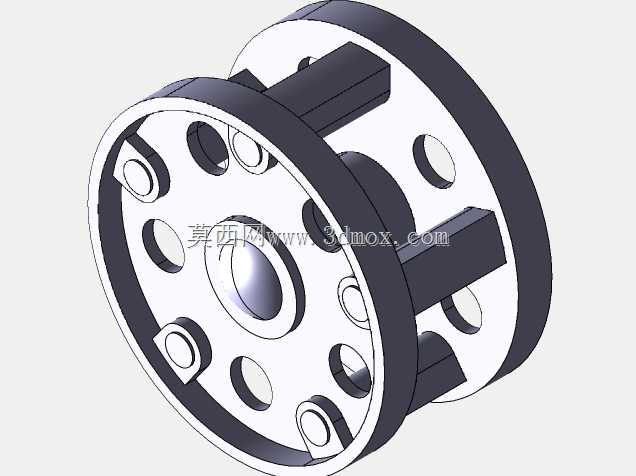

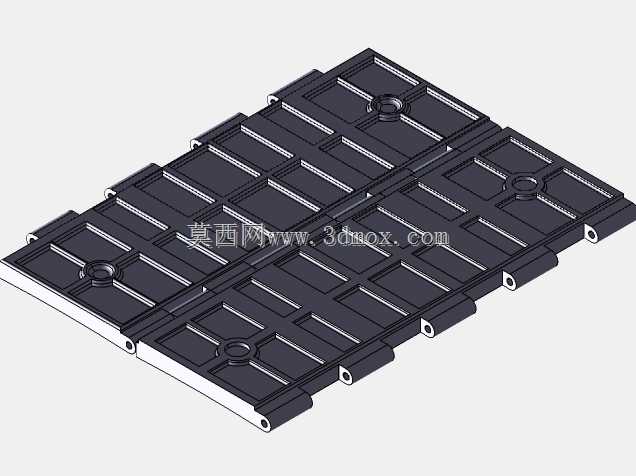

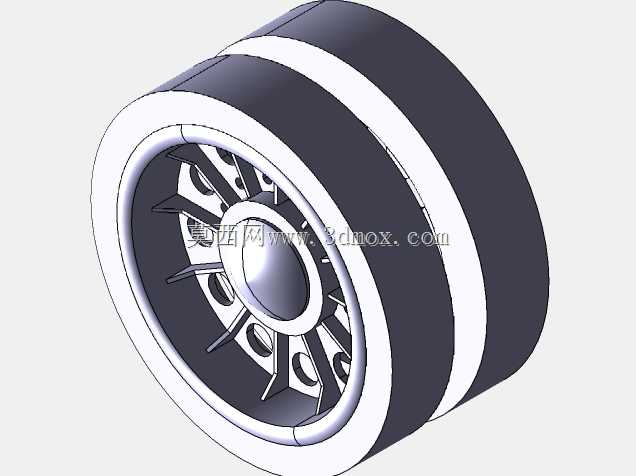

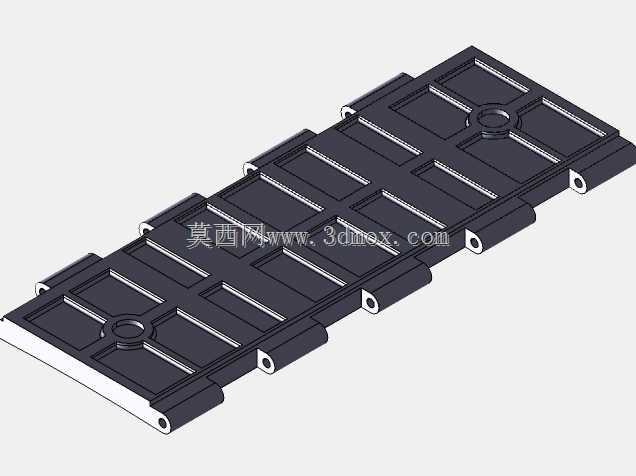

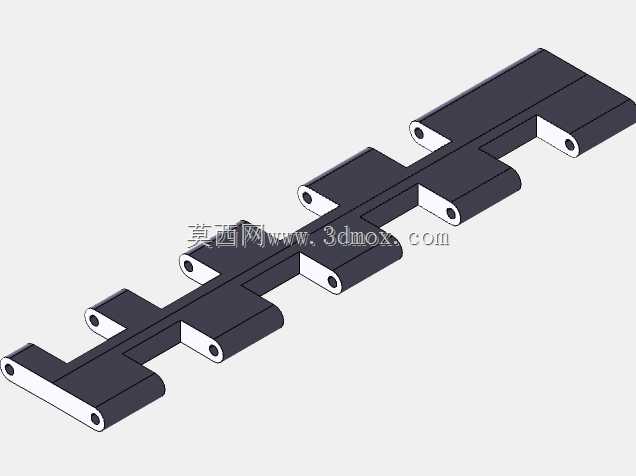

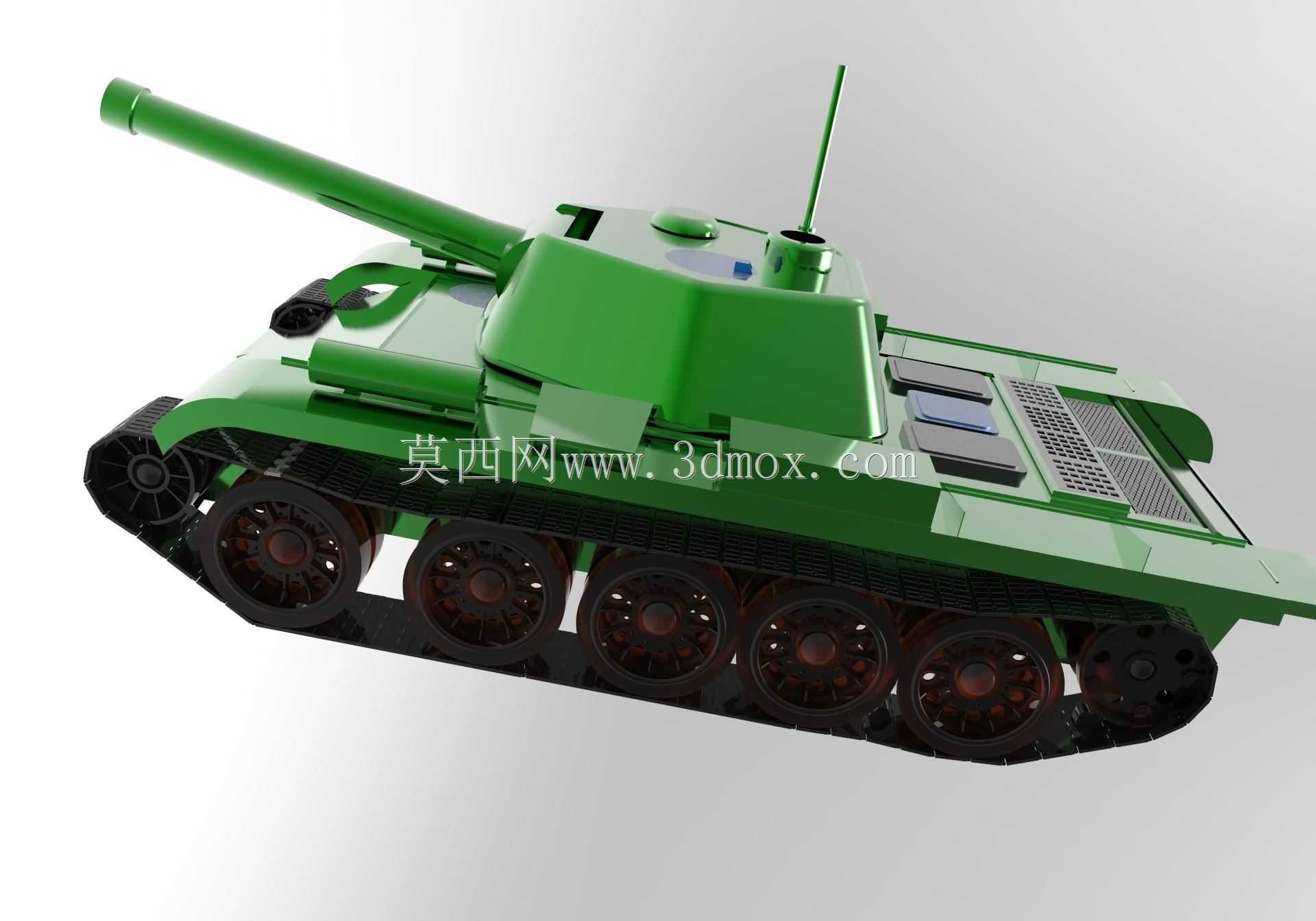

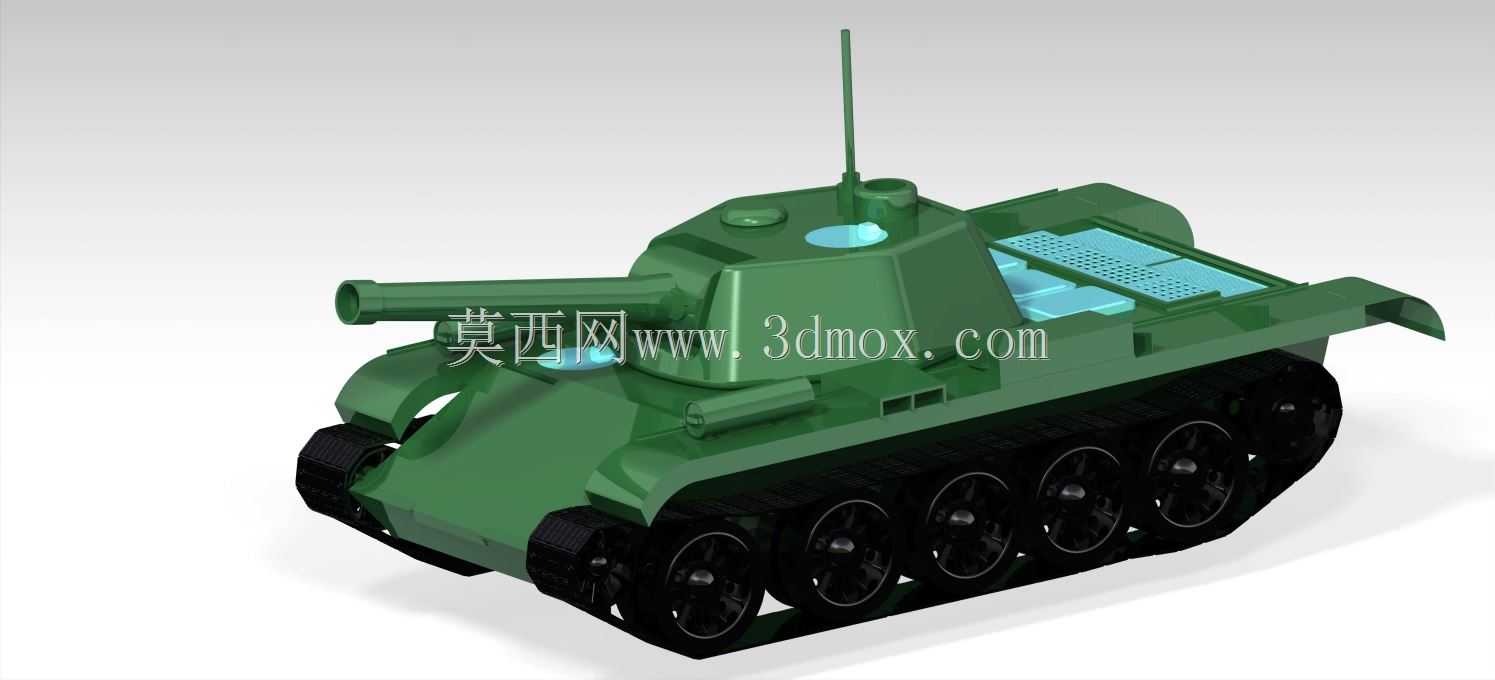

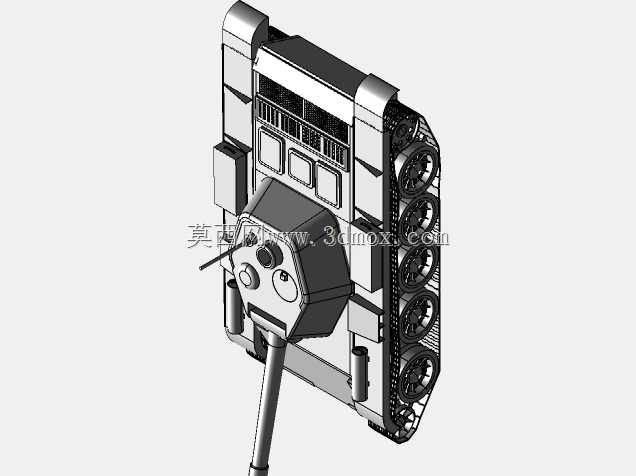

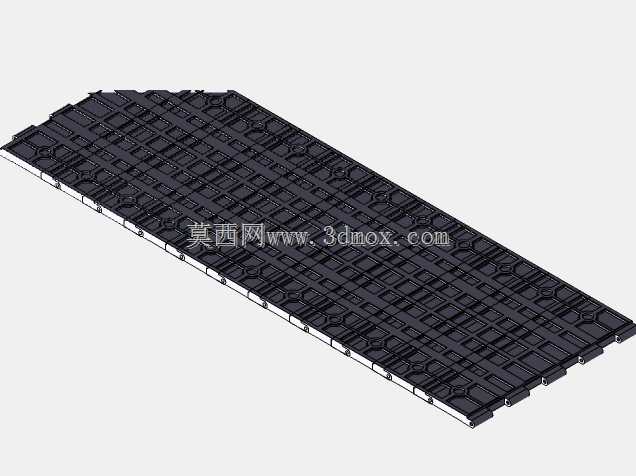

　　该履带式装甲作战载具的三维结构设计，核心围绕复杂地形通过性、火力打击覆盖范围、车体防护布局三大核心工程需求展开，整体采用常规主战坦克的经典动力后置、战斗舱中置、驾驶舱前置的布局逻辑，在结构建模阶段就充分考虑了各子系统的安装边界与运动干涉问题。从行走系统来看，双侧各设置五组负重轮搭配主动轮、诱导轮与托带轮的履带行走结构，履带板采用单销式铰接设计，单块履带板的啮合齿与主动轮齿圈的配合间隙预留了3mm的磨损补偿量，负重轮的扭杆悬挂安装位在车体侧装甲内侧预留了足够的摆动行程，可保证载具在起伏路面行驶时负重轮的上下跳动不会与车体底甲板、侧裙板结构发生硬接触，整套行走系统的接地长度与车宽比例控制在1.6:1，能够在松软泥泞、

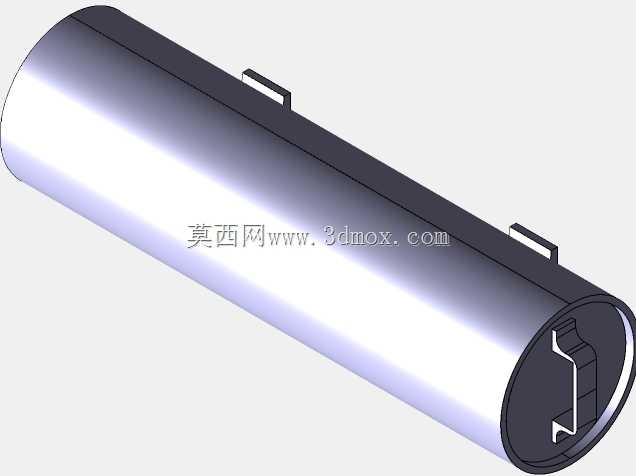

　　砂石沟壑等非铺装路面保持足够的接地压强，避免出现陷车打滑的问题。火力系统部分，长身管主炮的俯仰枢轴安装在炮塔前部的炮架支座上，炮管轴线与炮塔回转中心的偏心距控制在合理范围，能够降低主炮射击时的后坐力矩对炮塔回转机构的冲击，炮塔顶部的高射机枪安装位预留了通用武器接口，可适配不同口径的辅助武器，炮塔侧面的烟雾弹发射装置采用倾斜安装角度，发射覆盖范围可满足载具正前方120度扇形区域的烟幕遮蔽需求。车体与炮塔的装甲结构采用多面倾斜布局，首上装甲的倾斜角度经过反复校核，可在同等装甲厚度下提升对水平入射弹药的防护能力，炮塔侧面的倾斜装甲面同时兼顾了避弹外形与内部设备安装空间的平衡，不会因为过度追求倾斜角度压缩战斗舱内的人员活动与设备布置空间。

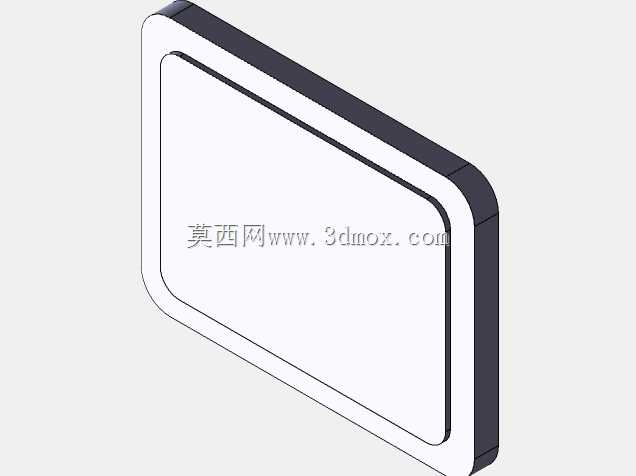

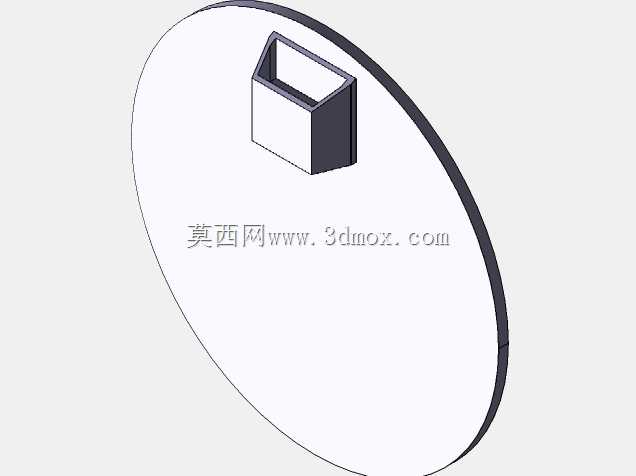

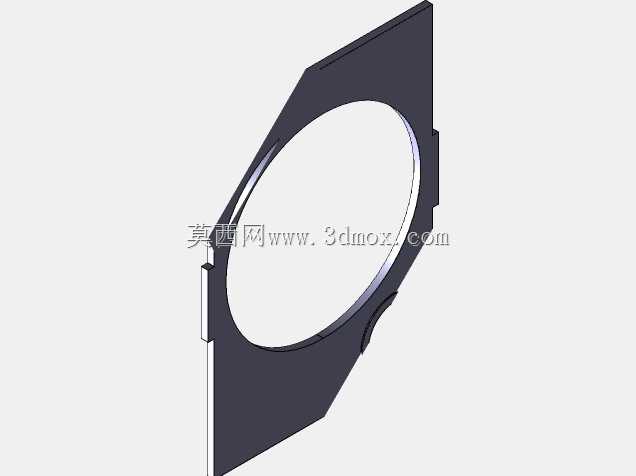

　　在建模过程中，各舱室的分隔结构严格按照功能分区设置，动力舱的防火墙结构预留了动力总成、散热系统、燃油管路的安装开孔，开孔位置的密封结构安装位同步做了加强处理，避免动力舱的高温、噪音传递到战斗舱与驾驶舱；战斗舱内的炮塔座圈安装法兰采用环形加强筋结构，座圈的回转支撑轴承安装位的平面度公差在模型中按0.1mm的精度要求做了标注，可保证炮塔回转时的平稳性，避免出现卡滞或晃动量过大的问题。驾驶舱的观察窗、操纵机构安装位都按照人机工程学要求做了位置校核，驾驶员的坐姿视野范围可覆盖正前方及侧前方的行驶需求，操纵杆、踏板的布置位置预留了足够的操作空间，不会与舱内的其他设备发生干涉。整套模型的结构拆分完全按照实际生产装配的逻辑设置，

　　所有可拆卸部件的连接面都预留了紧固件安装位，履带板的铰接孔、负重轮的轴承安装位、炮管的前后衬套安装位都做了同轴度约束，可直接用于后续的工程仿真、装配模拟以及教学演示场景，既能够作为装甲车辆结构设计的参考案例，也可用于装备展示、科普教学等场景的可视化素材，在结构细节上还原了履带式装甲作战载具的核心结构特征，没有出现原理性的结构错误，各运动部件的运动行程都在模型中做了限位约束，可直接用于运动仿真演示。
