IDSA渲染赛事主题匕首结构设计作品

这款匕首造型的设计作品，最初面向工业设计渲染赛事的命题需求打造，核心是通过色彩与材质的差异化搭配，验证结构造型与视觉呈现的融合效果，同时也可作为文创周边、影视道具开发阶段的结构参考原型。从实际应用场景来看，这类造型的匕首结构既可以适配影视道具制作的实体打样需求，为道具师提供精准的尺寸与曲面参考，也能作为文创冷兵器周边的设计母版，支撑后续的3D打印打样、小批量复模生产，部分面向户外收藏领域的定制化产品开发，也可参考该结构的握持与配重逻辑做适配调整。

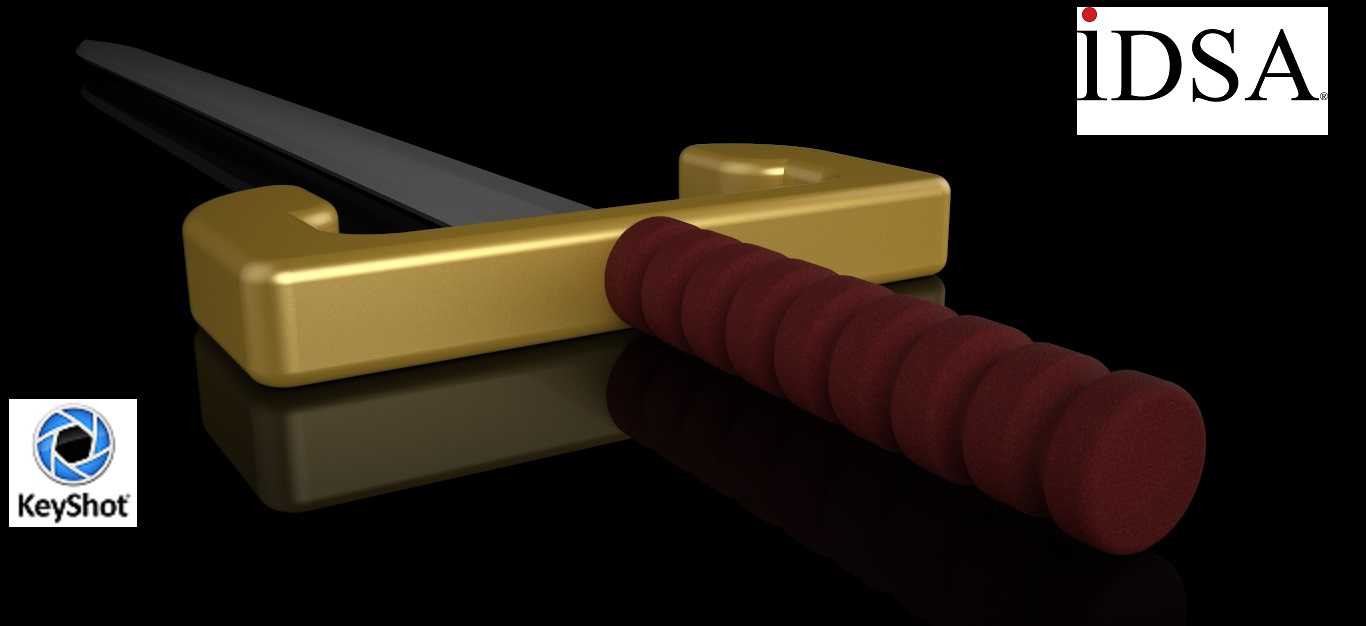

从功能特性层面拆解，该匕首的结构分为刃部、护手、握把三个核心区段，刃部采用单侧开锋的短剑式造型，刃身做了均匀的厚度渐变处理，从靠近护手位置的最大厚度向刀尖逐步收窄，既保证了刃部整体的结构刚性，也让视觉上的锐利感得到强化，刃身表面做了哑光深色的金属质感处理，模拟高碳钢淬火后的表面状态，减少多余反光对造型轮廓的干扰。护手采用对称式的T型结构，两端做了圆润的倒角过渡，没有尖锐的突出棱角，既能够在握持时阻挡手部向刃部滑移，也避免了棱角磕碰带来的安全隐患，护手表面做了亮面金色的金属质感处理，和深色刃部、暗红色握把形成强烈的色彩对比，突出结构分区的视觉层次。握把部分采用分段式的环形凸纹设计，每一圈凸纹的弧度都贴合人体手掌握持时的指腹曲线，握持时手指可以自然卡入凸纹之间的凹槽，大幅提升握持的摩擦力，即使手心出汗也不容易出现打滑的问题，握把末端做了圆形的封边处理，直径略大于握把主体，能够在握持时阻挡手部从握把末端滑脱，握把表面采用暗红色的哑光质感处理，模拟缠绳或者硬质橡胶握片的触感，和金属部件形成材质上的明确区分。

在设计思路的落地过程中，首先确定的是整体的配重平衡逻辑，将整个匕首的重心设置在护手靠前1厘米左右的位置，既保证握持时不会出现头重脚轻的坠手感，也能让刃部的穿刺、劈砍动作有足够的惯性支撑。曲面建模阶段，刃部的曲面采用多段放样的方式构建，保证刃身两侧的曲面对称度误差控制在0.1毫米以内，避免后续渲染或者实体打样时出现曲面扭曲的问题；护手的建模优先处理和刃部、握把的衔接位置，三个部件的衔接处做了0.2毫米的圆角过渡，既消除了建模时的硬边接缝，也模拟了实际金属部件焊接或者一体成型后的过渡状态，不会出现生硬的拼接感。握把的环形凸纹采用阵列特征构建，每一圈凸纹的间距保持均匀一致，凸纹的边缘做了小圆角处理，避免握持时出现硌手的问题，同时也让握把的纹理在渲染时能够形成均匀的光影过渡，提升材质表现的真实感。

从外形尺寸与安装边界来看，该匕首整体长度控制在260毫米左右，其中刃部长度约130毫米，护手宽度约70毫米，握把长度约110毫米，握把的最大直径约28毫米，适配绝大多数成年男性的手掌握持尺寸。如果用于实体道具制作，三个部件可以采用分体式装配结构，刃部和护手采用过盈配合加定位销的方式连接，握把可以采用分体式的两片结构包裹内部的金属芯轴，再通过端部的紧固件锁紧，装配完成后整体的外轮廓不会出现突出的紧固件结构，保证外观的整体性。如果用于3D打印一体成型，需要在刃部的下方位置添加合理的支撑结构，避免打印过程中刃部的薄壁结构出现翘曲变形，打印完成后去除支撑再做表面打磨处理，即可还原设计的曲面效果。

在材质与色彩的搭配逻辑上，没有采用传统匕首全金属的单调配色，而是通过深色刃部、金色护手、暗红色握把的三色搭配，形成强烈的视觉反差，既符合渲染赛事对色彩辅助设计的考核要求，也让整个作品的视觉记忆点更强。不同材质的粗糙度参数设置也做了针对性调整，刃部的粗糙度设置在0.6左右，模拟哑光钢的表面漫反射效果，护手的粗糙度设置在0.1左右，模拟抛光黄铜的高反光质感，握把的粗糙度设置在0.8左右，模拟硬质橡胶或者缠绳的漫反射质感，三种材质的反光特性形成明确差异，在渲染时能够通过光影自然区分三个结构部件，不需要额外添加轮廓线就能清晰展现结构层次。

从结构合理性的验证角度，建模过程中对握持状态做了模拟干涉检查，当手掌完全握持握把时，手指和护手之间预留了3毫米左右的间隙，不会出现手指卡到护手和刃部衔接位置的问题，握把的凸纹深度设置为2毫米，既能够提供足够的握持摩擦力，也不会因为凸纹过深导致握持时出现明显的压痕。刃部的厚度从靠近护手位置的5毫米逐步收窄到刀尖位置的0.5毫米，在保证刃部结构强度的前提下，尽可能还原真实匕首的刃部比例，不会出现比例失调的厚重感。整个模型的曲面都做了连续性检查，所有衔接位置的曲面都达到G2连续，渲染时不会出现曲面断层或者光影褶皱的问题，能够满足高精度渲染、实体打样的精度要求。
