三角形筋格等网格铝制承载结构件

这类三角形筋格布局的铝制等网格构件，最早在航空航天领域的舱段蒙皮内侧承载结构中得到规模化应用，后续逐步下沉到工业自动化设备台板、精密检测仪器安装基板、高端新能源电池包承托框架这类对自重与刚度比值要求极高的场景中。不同于常规平板式铝制承载件，该结构通过连续排布的三角形封闭筋格形成自稳定的受力体系，无需额外增加背部加强筋就能在同等面密度下实现数倍于光板的抗弯、抗扭刚度，尤其适配大跨度无中间支撑的安装场景。

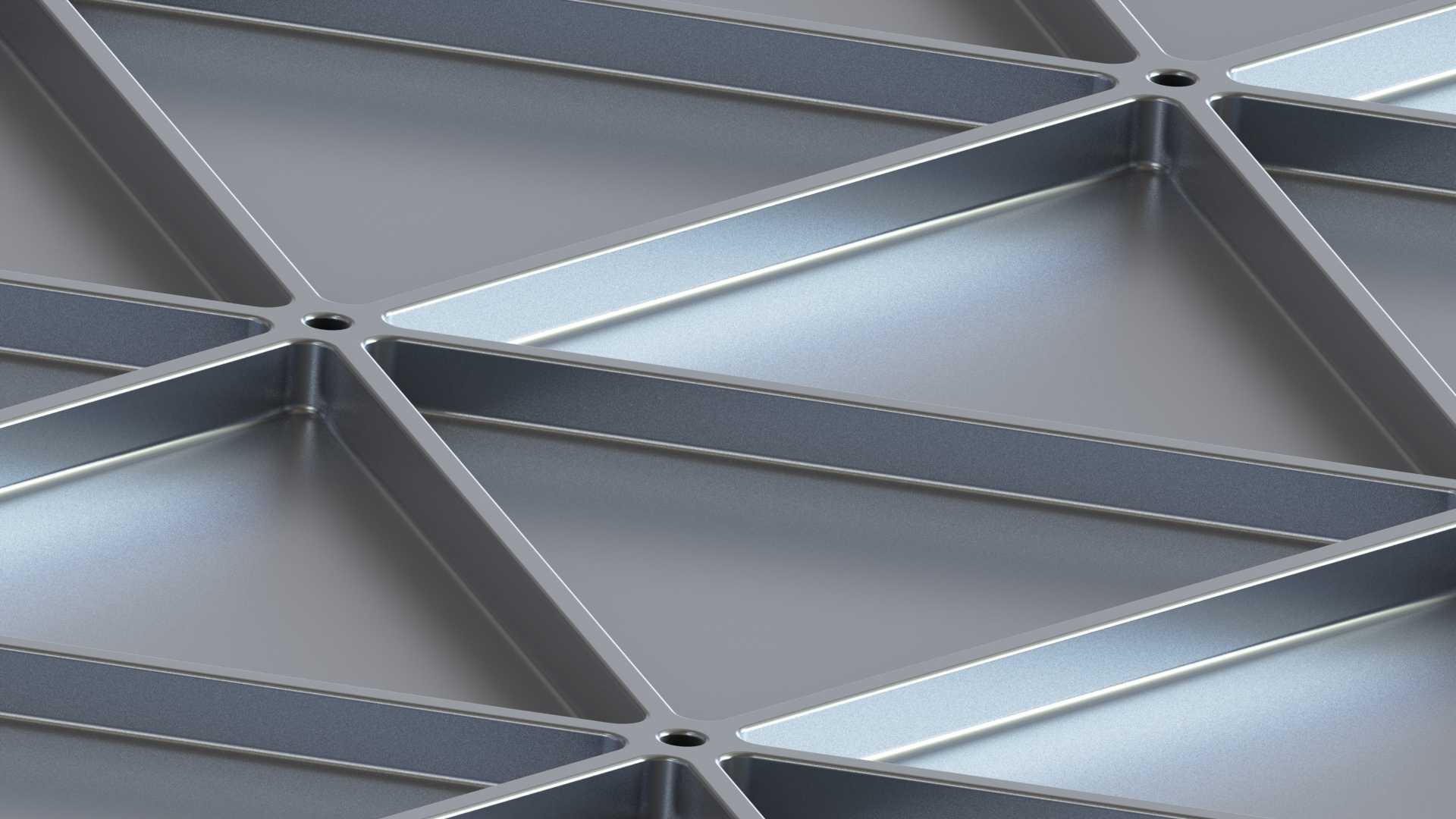

从实际使用的功能特性来看，该结构的三角形网格筋条与上下表层（或整体铣削成型的一体化表层）形成连续的传力路径，当局部承受集中载荷时，载荷会沿着筋条的两个斜边快速分散到周边至少六个相邻网格单元中，避免局部应力集中导致的凹陷或变形，同时网格之间的镂空区域可以直接走布线缆、布设气路管路，或是填充轻质隔音、隔热材料，不需要额外在构件上开孔走管，也不会因为开孔切断传力路径降低整体结构强度。在有振动工况的设备上使用时，连续的三角格构还能打散结构固有振动的传导路径，降低特定频率下的共振幅值，减少设备运行时的结构震颤，提升安装在其上的精密元器件的工作稳定性。

设计这类结构时，首先要匹配安装场景的边界约束条件：如果是四边固定的安装台板，筋条的高度可以根据板面跨度按1/20到1/15的比例取值，筋条厚度取整体壁厚的1.2到1.5倍即可，过厚的筋条反而会增加不必要的重量，还会在筋条与面板交接处形成壁厚突变，在铣削加工或是铸造成型时产生应力残留；如果是两点或三点吊装的悬挂式承载结构，靠近吊装点位的网格筋条需要做局部加厚处理，吊装孔位要设置在三个筋条交汇的节点位置，不能直接开在单根筋条或是网格面板的中心区域，避免吊装时局部应力超过铝材的屈服强度。网格的等边三角构型是经过多轮拓扑优化后的结果，相比正方形、正六边形网格，等边三角形的各向刚度一致性更好，不会出现某个方向抗弯能力偏弱的问题，同时筋条交汇的节点数量适中，不会因为节点过多导致加工时的走刀路径过于复杂，也不会因为节点过少导致单根筋条跨度过大容易失稳。

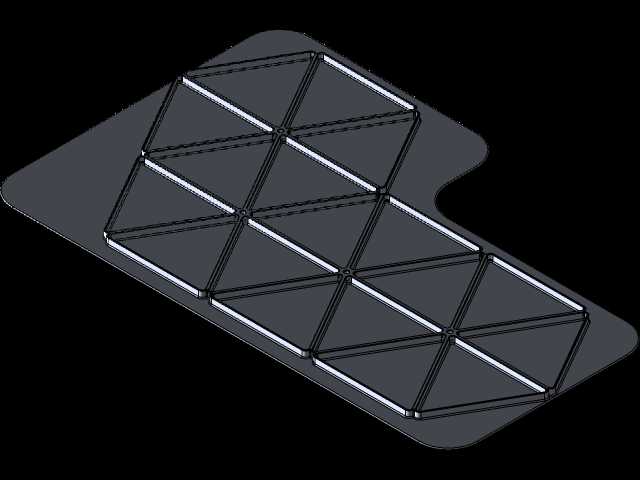

外形尺寸与安装边界的匹配上，这类构件的外轮廓可以根据实际安装需求裁切，裁切时要保证边缘至少保留半个完整的三角网格单元，不能沿着筋条的中间位置切断，否则边缘的自由端会出现刚度骤降的问题，容易在安装紧固时发生边缘变形。构件上的安装固定孔统一设置在三个筋条交汇的节点处，孔位周边可以做微小的凸台加厚，凸台高度不超过筋条高度的1/3，避免凸台过高影响构件表面的平面度；如果需要在构件表面安装较重的元器件，元器件的安装脚也要对应落在筋条交汇节点上，不要悬空在网格的镂空区域上方，防止长期承重导致面板局部凹陷。对于需要做表面阳极氧化处理的使用场景，设计时要注意筋条与面板的交接处做R0.5到R1的圆角过渡，避免尖角位置氧化膜厚度不均影响防腐性能，同时圆角过渡也能减少应力集中系数，提升构件的抗疲劳寿命。

在实际设备选型应用中，这类铝等网格结构可以替代传统的焊接铝型材框架加铺铝板的台板结构，省去焊接、打磨、校平的多道加工工序，一体化成型的结构也不存在焊接变形导致的平面度超差问题，整体自重相比同刚度的实体铝板能降低60%以上，对于需要移动的自动化设备、机载检测装置来说，减重带来的能耗降低、动态响应速度提升的收益十分明显。在一些有洁净要求的生产设备中，镂空的网格结构不容易积灰，清洁维护时也不会出现平板结构背面藏污纳垢的问题，配合表面硬质阳极氧化处理后，耐磨性能也能满足日常生产中的摩擦接触需求。
