凸轮式波瓣泵核心传动结构设计

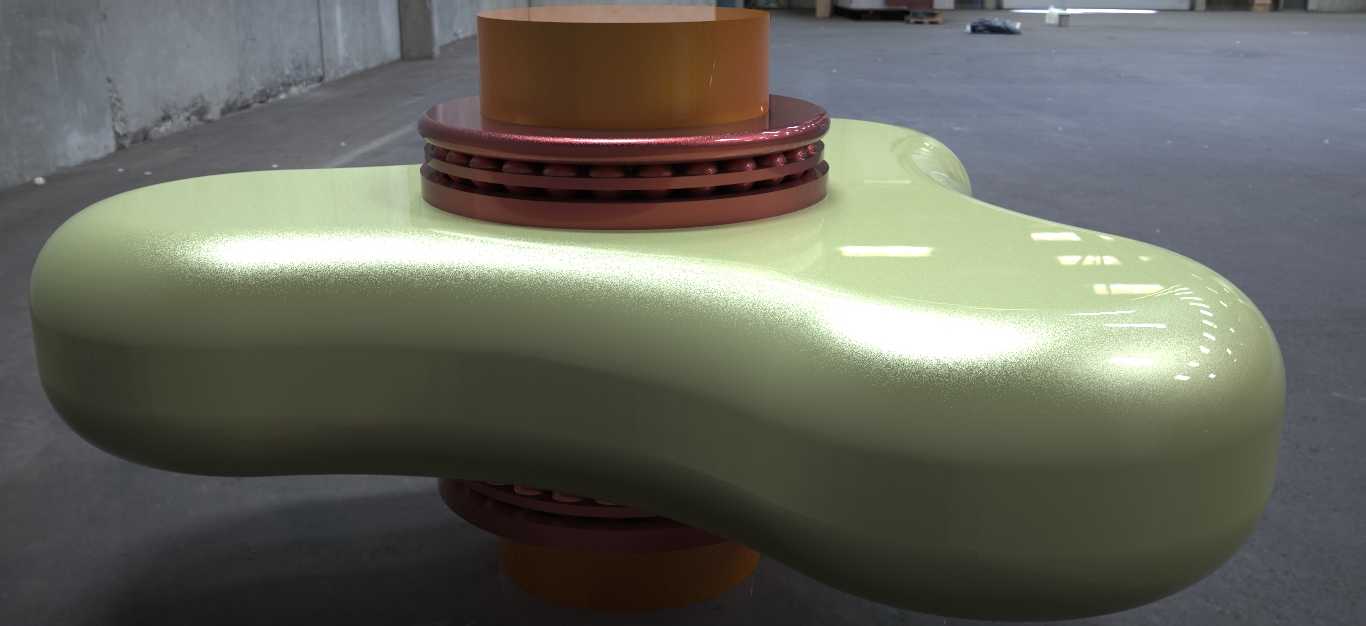

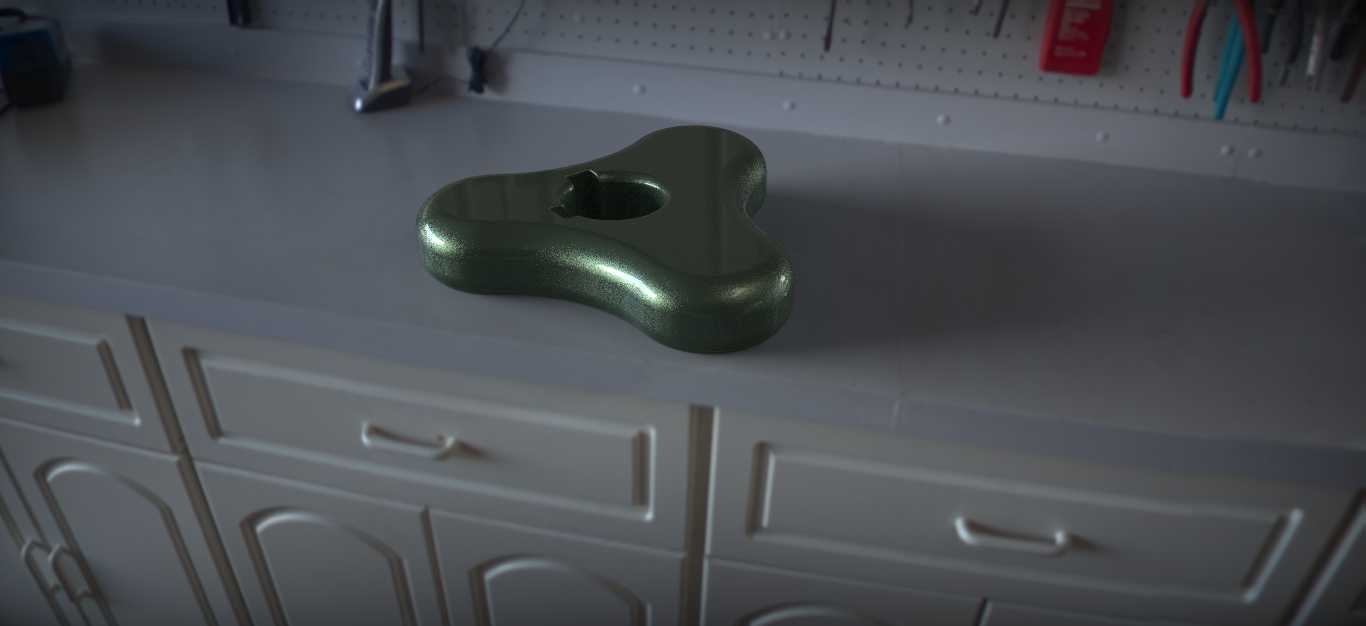

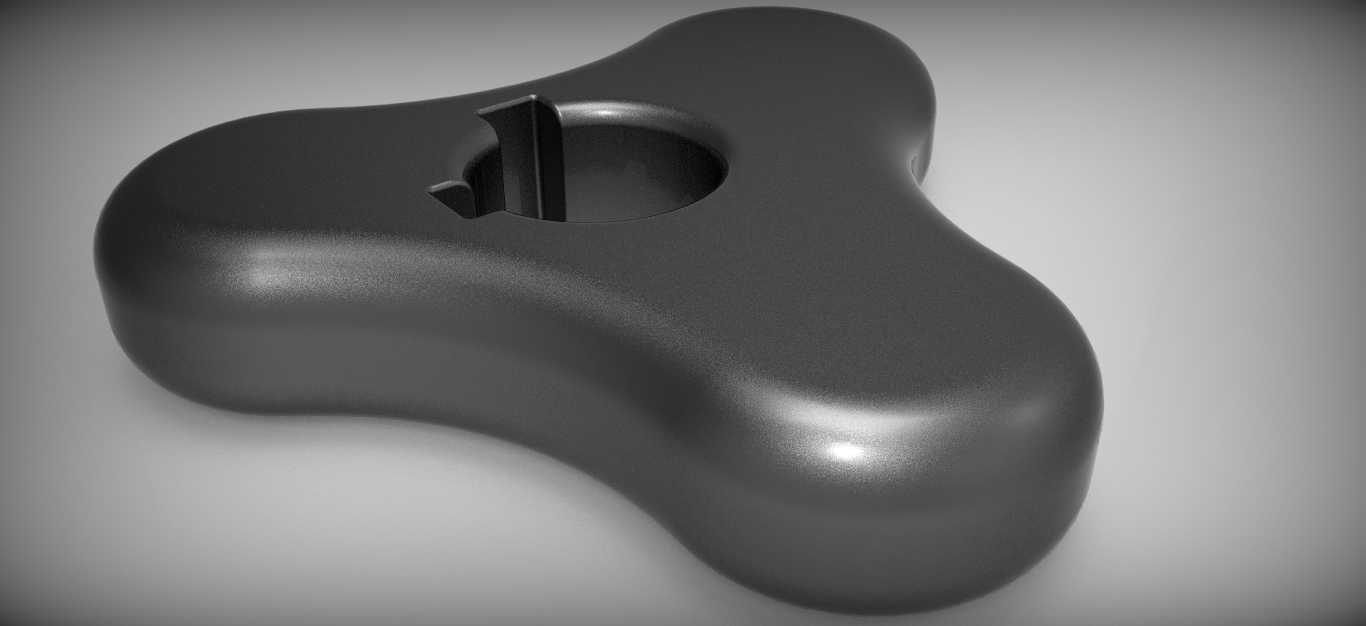

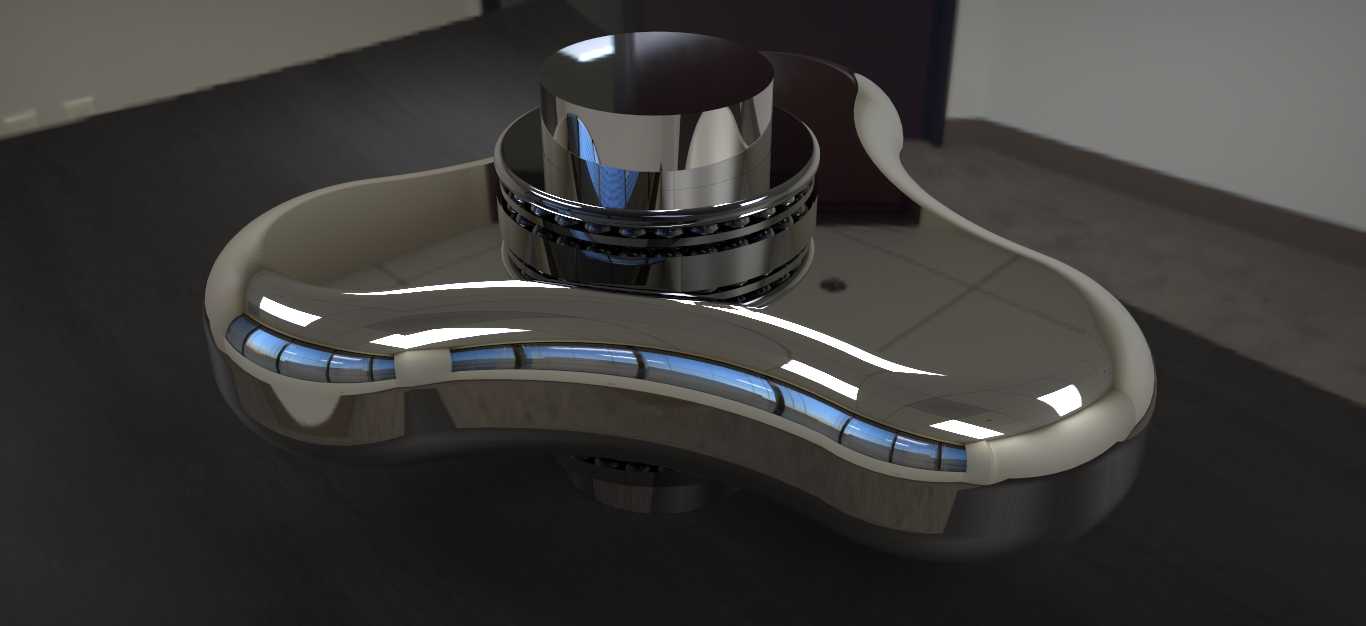

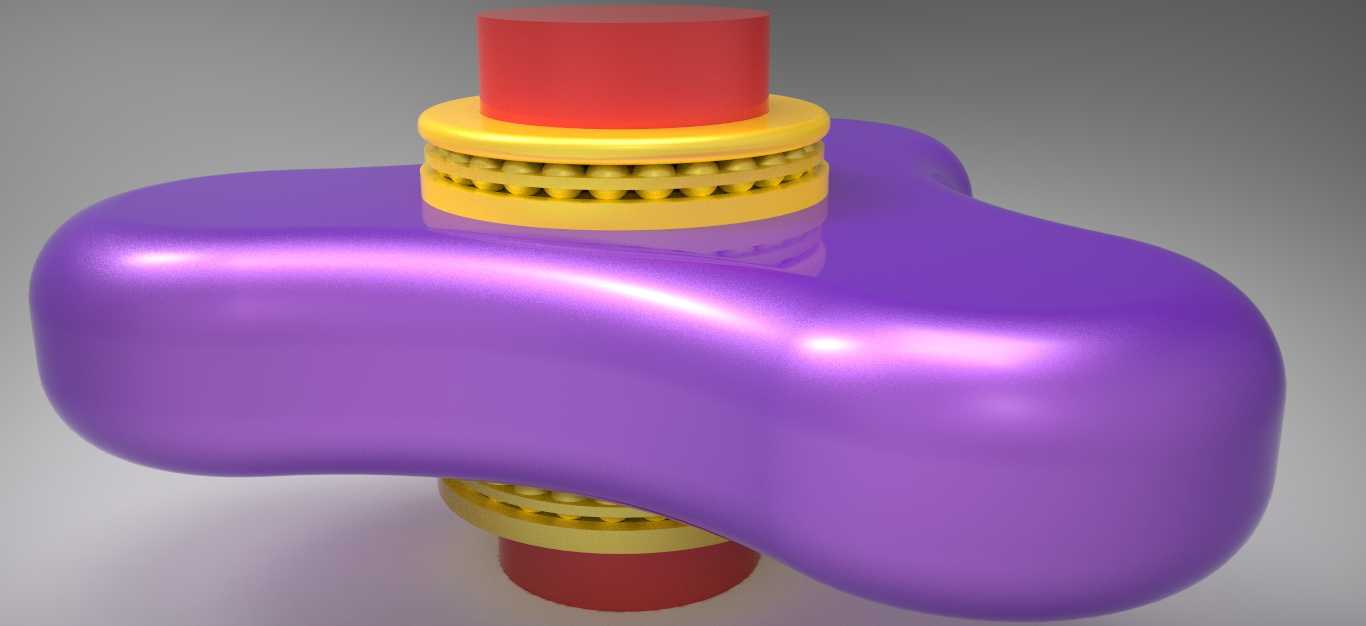

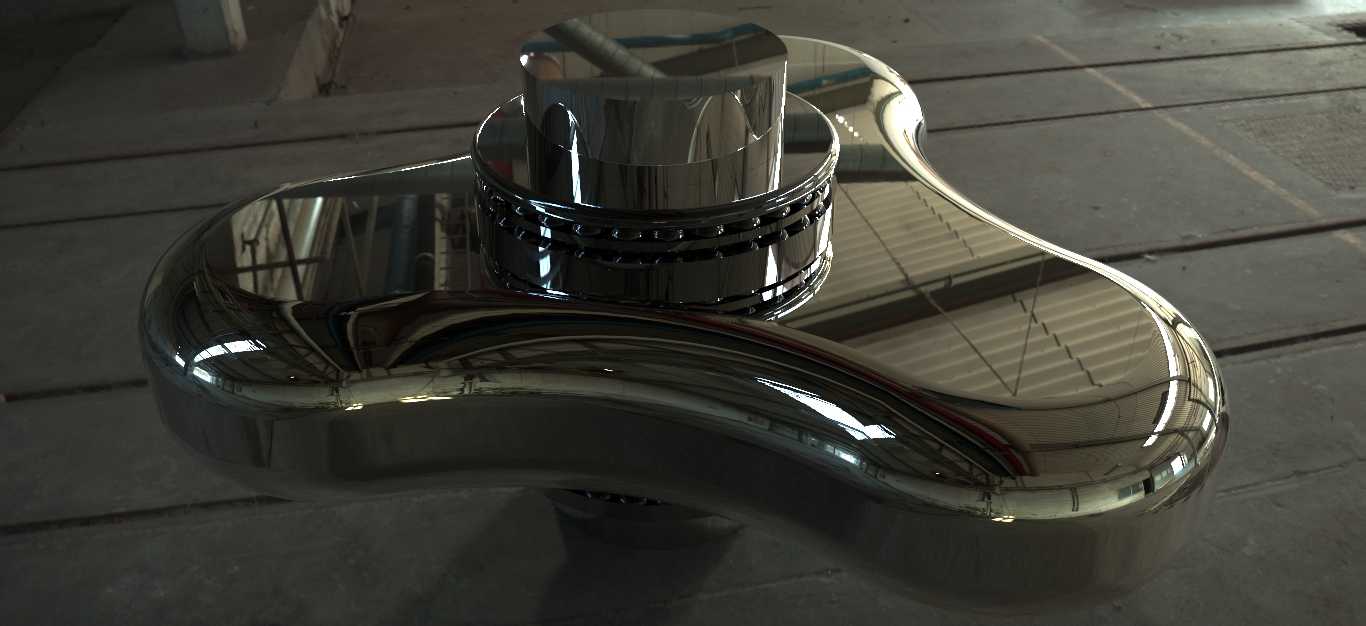

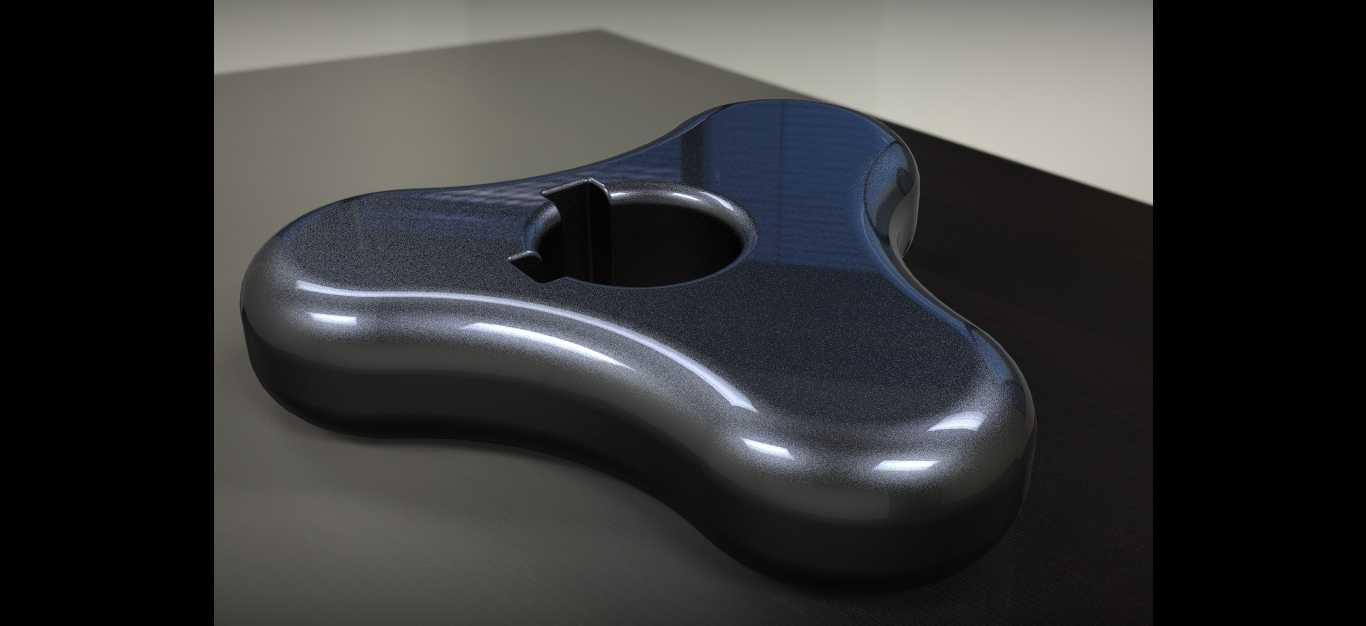

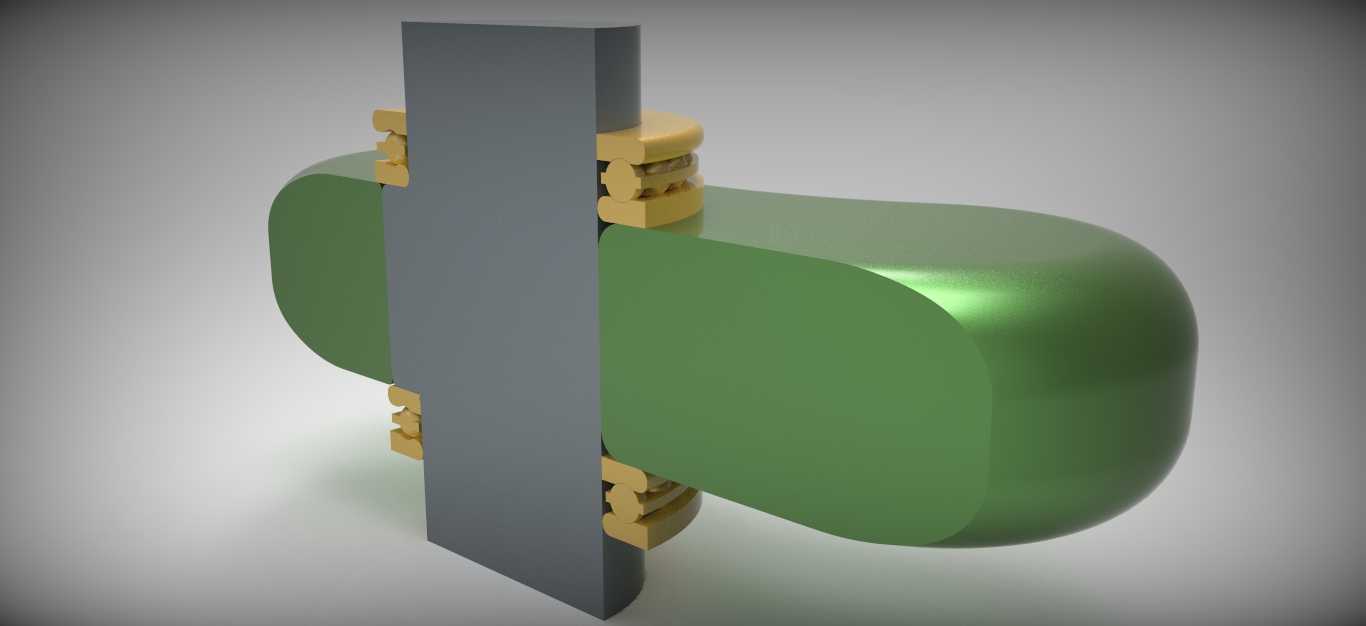

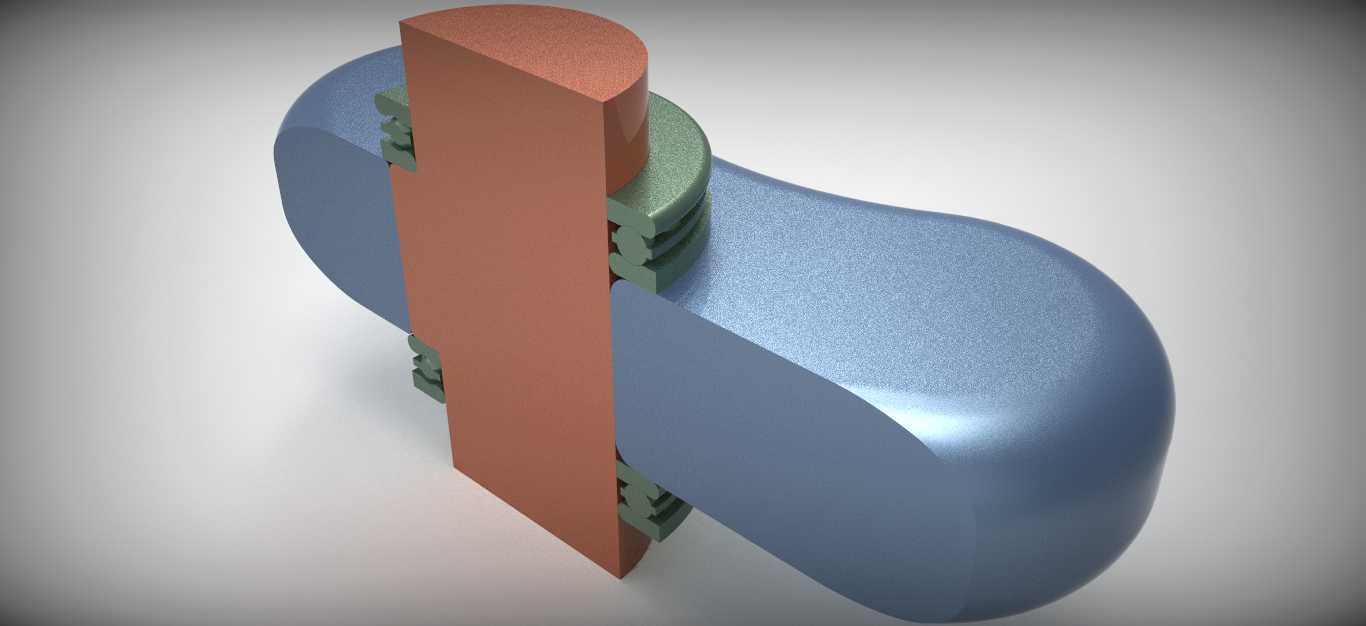

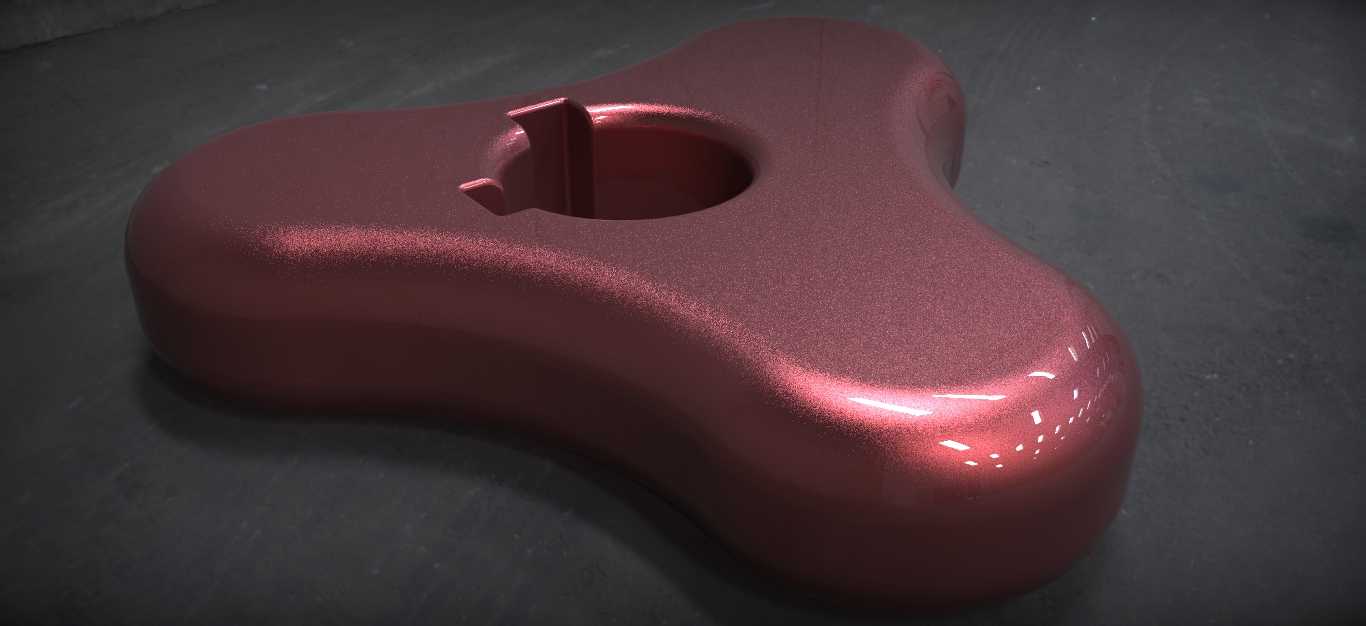

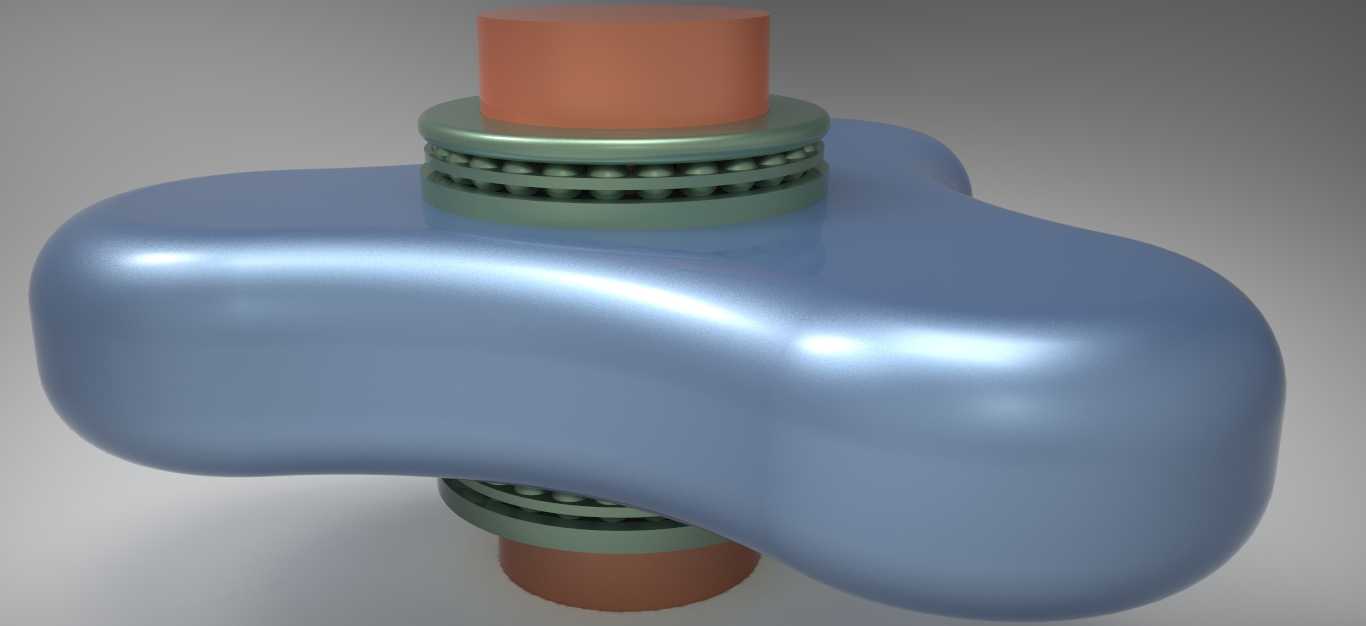

在流体输送领域，容积式转子泵的应用场景覆盖了从市政污废水处理、食品级粘稠物料输送到石化行业含颗粒介质转运的多个细分工况，波瓣结构的凸轮转子作为这类泵的核心做功部件，其结构设计合理性直接决定整泵的运行稳定性、容积效率与易损件使用寿命。本次呈现的波瓣泵核心结构，采用三叶式波瓣转子搭配两端滚动轴承支撑的布局，区别于常规两叶凸轮泵的脉动特性，三叶波瓣在运转过程中能实现更平缓的介质推送，大幅降低出口管路的压力脉动值，尤其适合对输送剪切敏感的介质工况，比如食品行业的果酱、乳制品输送，或是化工行业的聚合物浆料转运，避免介质因转子啮合间隙的瞬时剪切出现物性破坏。从结构设计逻辑来看，波瓣转子的型线采用共轭曲线生成，确保转子在同步运转过程中，相互之间始终保持均匀的微小啮合间隙，既不会出现型线干涉卡滞，也不会因间隙过大造成介质回流降低容积效率。转子的轴向厚度直接决定单转的介质排量，本次结构中转子厚度取值对应2英寸的轴向尺寸，配合5英寸的转子回转半径，能够在中低转速工况下实现稳定的大流量输出，相比同尺寸离心泵，其输送高粘度介质时的效率衰减幅度要小60%以上，这也是容积式波瓣泵在粘稠介质输送场景下不可替代的核心原因。支撑结构采用深沟球轴承搭配轴承座的布局，轴承安装位置紧邻转子两端端面，尽可能缩短转子的悬臂长度，降低转子运转过程中的径向跳动量，避免转子与泵腔内壁出现刮擦磨损。轴径取值2.5英寸，匹配常规的机械密封安装尺寸，能够适配单端面、双端面以及集装式等多种密封结构选型，满足不同输送介质的密封无泄漏要求——比如输送易燃易爆介质时可配置双端面机械密封带冲洗方案，输送食品级介质时可配置符合卫生级要求的无菌密封组件。在安装边界层面，转子的最大回转轮廓是泵腔加工的核心尺寸依据，设计时需要在转子外轮廓与泵腔内壁之间预留0.1-0.3mm的均匀间隙，这个间隙值需要结合输送介质的颗粒度、工作温度下的材料热膨胀系数综合确定：如果输送含大颗粒的污泥介质，间隙可适当放大避免颗粒卡滞；如果输送低粘度、易挥发的清洁介质，间隙可适当缩小提升容积效率。两端轴承位的同轴度公差需要控制在0.02mm以内，否则会造成轴承偏载，大幅缩短轴承使用寿命，同时也会导致转子运转时的端面跳动超差，刮擦泵腔端盖。波瓣转子本身的材质选型也需要结合工况调整，输送无腐蚀性的清洁介质时可采用球墨铸铁整体加工后做表面硬化处理，输送腐蚀性介质时可采用双相不锈钢材质，食品级工况则需要采用304或316L不锈钢做镜面抛光处理，表面粗糙度达到Ra0.8以下避免介质残留滋生细菌。在实际装配过程中，两端轴承需要采用热装工艺安装到轴颈位置，避免冷敲造成轴承滚道损伤，轴承装配完成后需要检测转子的径向跳动与端面跳动，确保跳动值在设计允许范围内，再装入泵腔调整转子与泵腔、端盖的间隙，最后安装同步齿轮确保两个转子的相位准确，运转过程中型线始终保持正确的啮合位置，不会出现碰擦。这类波瓣结构的凸轮泵相比齿轮泵、螺杆泵，还具备更强的自吸能力，无需灌泵即可实现最高8米的自吸高度，在罐车卸料、槽池空仓抽吸等场景下能够大幅简化操作流程，减少辅助灌泵设备的投入。同时转子与泵腔之间无金属接触，运转过程中的磨损量极小，只要定期更换密封件与轴承，整泵的无故障运行周期可以达到3万小时以上，维护成本远低于其他类型的容积泵。在三维建模过程中，波瓣转子的型线生成是核心难点，需要先建立共轭运动的数学模型，通过参数化驱动生成单个波瓣的型线后再阵列得到完整转子轮廓，之后对转子的棱边做倒圆角处理，避免应力集中，同时减少介质在棱边位置的湍流扰动，降低运转过程中的水力噪声。轴承组件的建模需要严格遵循对应轴承型号的安装尺寸，确保轴承内圈与轴、外圈与轴承座的配合公差符合设计要求，建模时可以直接调用标准件库的轴承模型，但需要核对安装位的轴肩高度、轴承座挡肩尺寸，避免出现装配干涉。整个核心传动结构的建模完成后，还需要做运动仿真验证，模拟转子在360度回转过程中，转子之间、转子与泵腔之间的间隙变化，确认全程无干涉，同时可以通过运动仿真输出转子的排量曲线，验证流量脉动率是否满足设计要求，为后续的泵体结构优化、性能参数核算提供准确的三维模型依据。
