巧克力生产用热巧克力循环输送管路装置

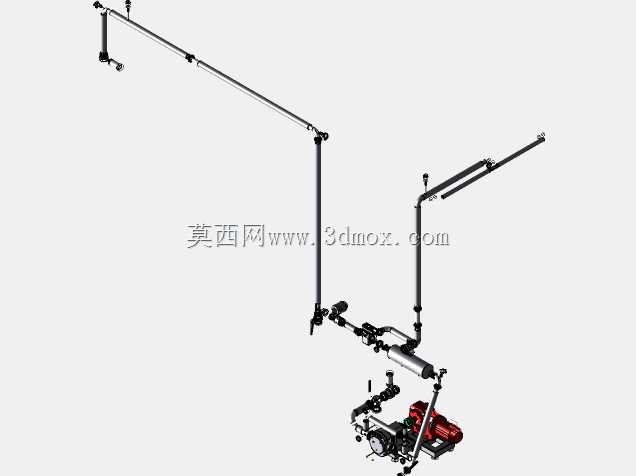

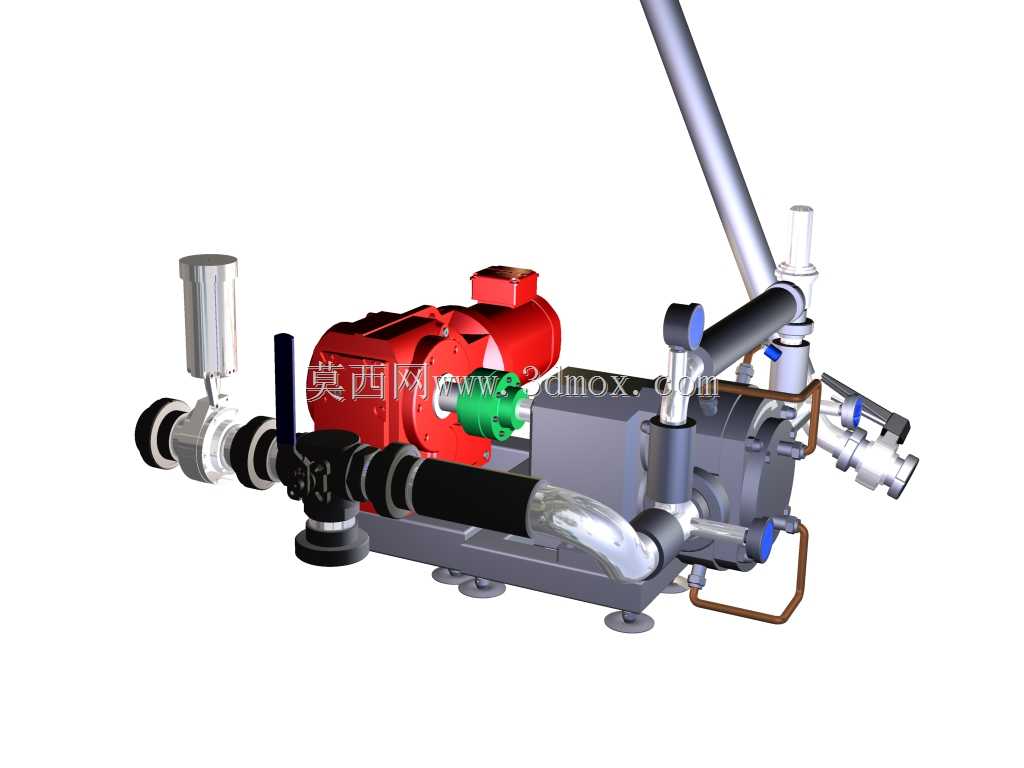

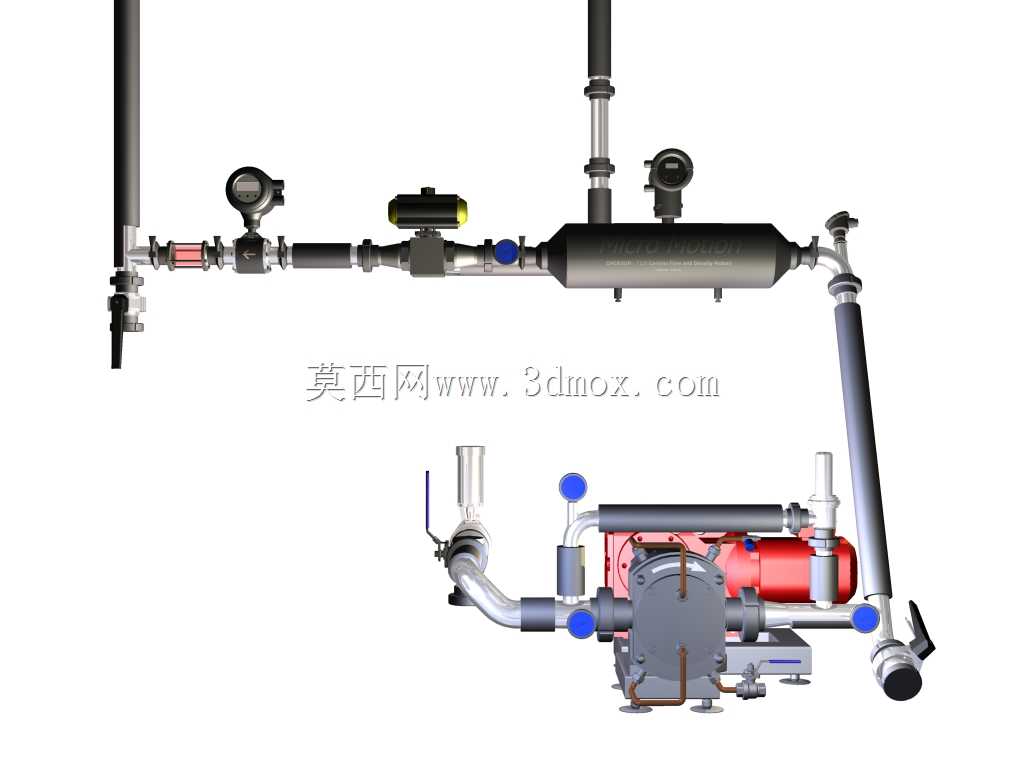

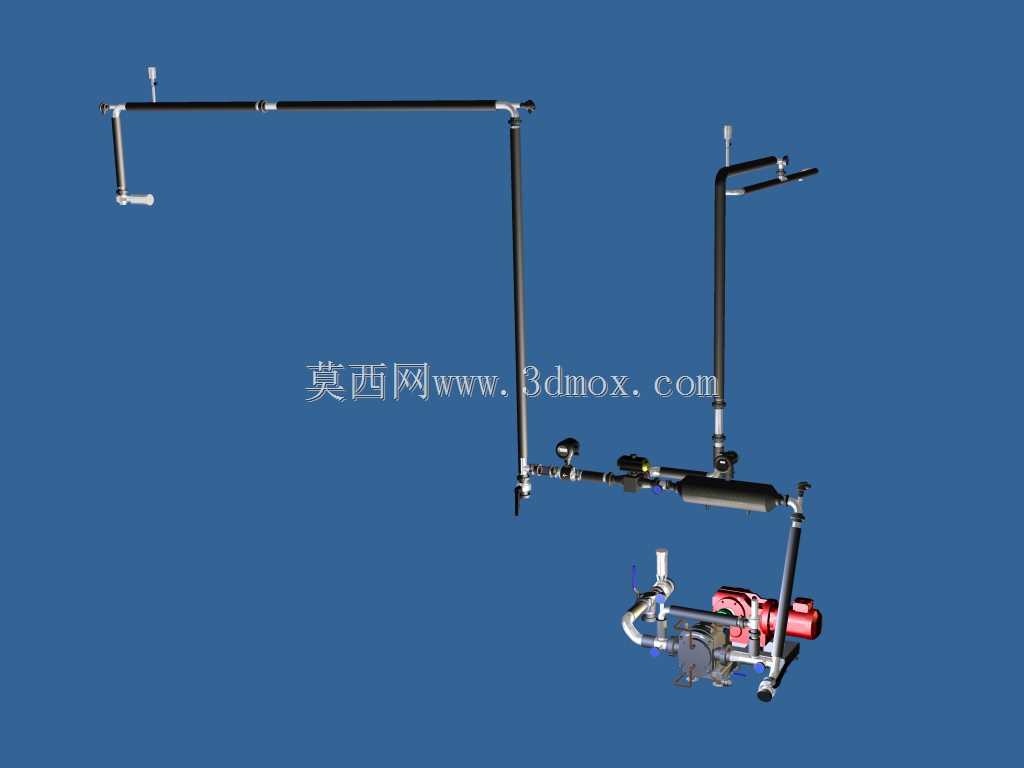

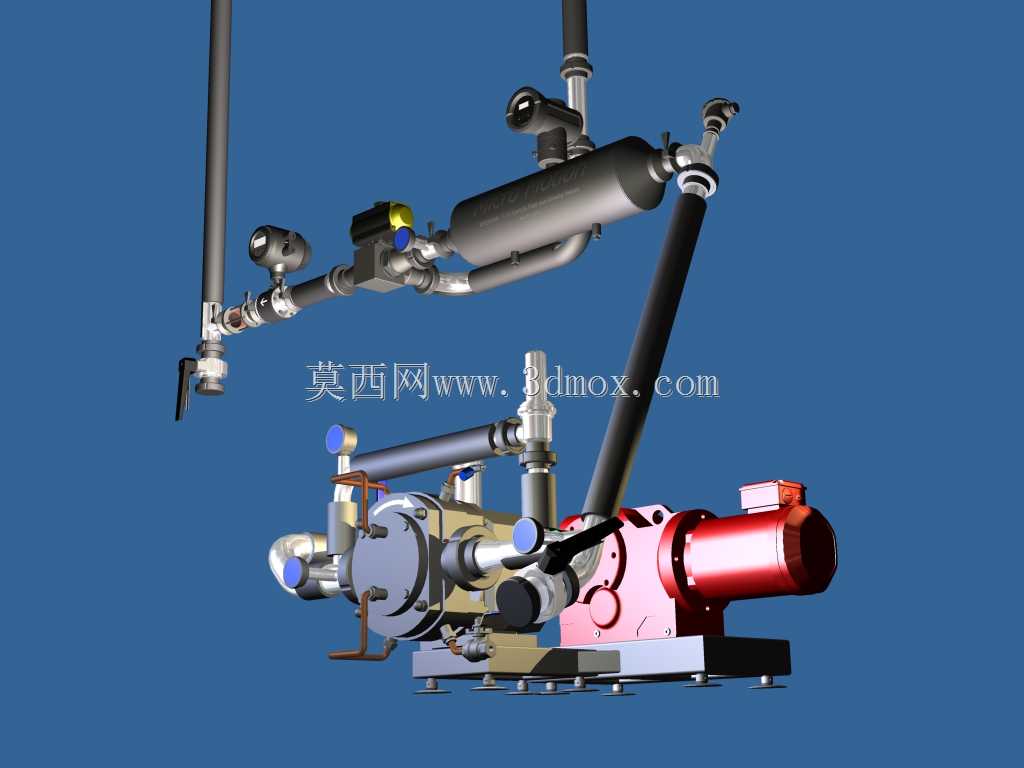

在规模化巧克力生产车间的物料处理工段，热巧克力的恒温循环与定量输送是决定成品风味与生产连续性的核心环节，这套管路装置正是针对该场景开发的专用流体处理单元，区别于通用流体输送设备，其所有过流部件均围绕巧克力的物料特性做了针对性适配。整套装置的核心动力单元采用316不锈钢材质凸轮泵，泵体配套集成加热套结构，可通过外接热源维持泵腔内部温度恒定，避免巧克力因温降出现粘度升高甚至凝固的问题，动力端匹配5HP螺旋蜗轮减速电机，输出转速区间覆盖70转/分到150转/分，对应输送流量可在18升/100转的基准参数下根据生产需求调节，适配不同产能规模的生产线节拍。管路布局采用立式支撑框架搭配横向悬臂的结构形式，底部集成泵组、阀组与检测元件的安装基座，两根竖向支撑立柱向上延伸后通过横向管路连接，末端设置可调整位置的出料接口，可直接对接储料罐或者浇注工位的进料口，整套装置的安装边界可根据车间现有储料罐的排布做适配调整，悬臂段的管路长度可根据工位间距做定制化裁切，支撑立柱底部设置可调脚杯，可在不平整的车间地面完成水平校准，避免管路应力集中导致的密封泄漏问题。整套管路采用带保温层的卫生级不锈钢管材，全程无变径死角、无盲管段，可维持巧克力在管路内以50摄氏度的恒温状态循环，避免局部温降导致的物料结块堵塞，管路中串联科里奥利质量流量计，可实时监测管内巧克力的密度与瞬时流量，一方面可判断巧克力的均质状态是否满足生产要求，另一方面可在输送工位实现精准定量给料，避免物料浪费。在循环回路与输送工位的切换节点采用卫生级三通阀，当生产前的循环脱气工序完成后，三通阀切换流道，将循环回路中的巧克力导向输送支路，经过流量计、观察镜后最终流向浇注喷嘴，观察镜采用透明卫生级材质，可直观目视管内物料的流动状态，及时发现气泡、结块等异常问题。这套装置可直接配套多台大容量储料罐使用，单套系统可覆盖5台10000kg容量储料罐的循环与输送需求，在生产前的准备阶段，装置启动后带动巧克力在冷却罐与管路之间形成闭环循环，通过持续流动裹挟物料内混入的空气排出，同时去除巧克力原料中自带的刺激性异味，为后续浇注成型工序提供均质、恒温、无气泡的合格物料。设计过程中重点考虑了食品生产场景的卫生要求，所有过流部件的连接均采用快装卫生级卡盘结构，可快速拆解完成CIP清洗，避免物料残留滋生细菌；支撑框架采用不锈钢方管焊接成型，表面做拉丝处理，无卫生死角，可满足食品车间的日常清洁要求。管路的支撑位置均设置可调管夹，可根据管路热胀冷缩的位移量预留调整间隙，避免长期冷热循环导致的管路变形或者焊缝开裂；泵组与底座之间设置减震垫，降低电机运行时的振动传递到管路系统，避免振动导致的法兰密封失效问题。出料端的喷嘴位置设置可调节锁紧机构，可根据不同模具的浇注高度调整喷嘴的伸出长度与角度，适配不同规格产品的生产需求。在安全防护层面，电机配套过载保护与过热保护元件，当泵腔因物料凝固出现卡滞时可自动停机，避免电机烧毁；加热套配套温度传感器，可实时监测加热温度，避免温度过高导致巧克力焦糊变质。整套装置的集成度较高，所有阀组、检测元件、动力单元均预安装在同一底座框架上，现场安装时仅需对接电源、热源与进出料管路即可投入使用，无需现场复杂的管路拼装与接线，可大幅缩短产线改造的安装周期。
