高散热效率聚光LED灯结构设计

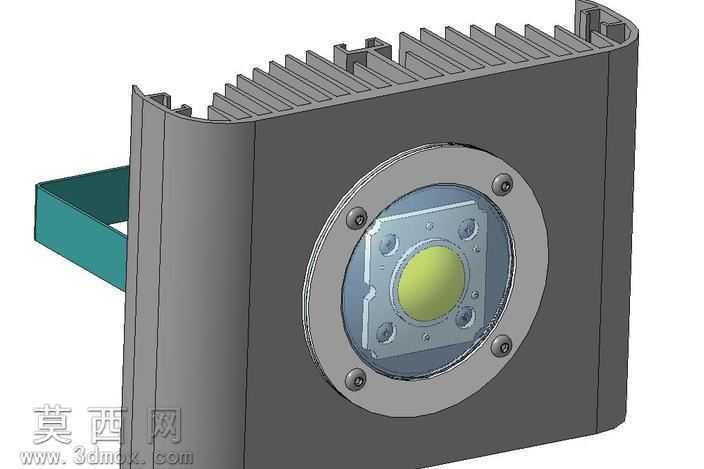

本LED灯三维模型以提升传热散热效率为核心设计目标，采用三维建模软件完成全参数化结构搭建，完整还原了灯具各部件的装配关系与细节特征。模型主体外壳选用铝合金材质，在建模阶段针对散热需求设计了密集排布的一体式鳍片散热结构，鳍片厚度、间距均经过参数化优化，既保证足够的散热接触面积，又兼顾空气流通的散热通道空间，建模过程中对鳍片的拔模角度、圆角过渡都做了精细化处理，避免应力集中的同时提升压铸生产的工艺可行性。灯具前端采用环形法兰压圈结构，通过四颗对称分布的紧固螺丝实现透光组件、LED光源基板与散热壳体的紧密贴合，建模时精准还原了螺丝孔位、定位台阶的尺寸配合关系，保证各部件装配无干涉。光源区域采用中心COB集成LED光源布局，外围设置反光聚光结构，在材质渲染阶段，散热壳体赋予磨砂铝合金材质，还原金属哑光质感与细微的表面纹理，压圈采用亮面金属材质突出结构层次，透光件赋予半透明PC材质，模拟真实透光效果，光源区域添加自发光材质参数，还原LED点亮后的视觉效果。设计过程中重点考量热传导路径的合理性，将LED光源基板与铝制散热壳体的接触面做平整化结构设计，减少接触热阻，让光源工作产生的热量能够快速传导至背部鳍片区域，通过鳍片与空气的对流实现快速散热。侧边的安装支架采用弯折钣金结构建模，预留安装固定孔位，可实现多角度调节安装，适配不同的使用场景需求。整体模型装配逻辑清晰，各部件结构完整，既满足散热性能的设计诉求，又兼顾结构的装配合理性与生产工艺性，可直接用于灯具结构验证、散热仿真分析以及生产加工参考。
