带球形构件的碗状承载容器结构

做结构设计快十二年，经手的民用盛具类结构不下百套，这次的带球形构件的碗状承载结构，最初是给休闲食品陈列道具做的方案迭代，落地场景覆盖商超散称区陈列、家居零食收纳、文创店趣味展示多个方向，不是那种只能看不能用的概念模型。

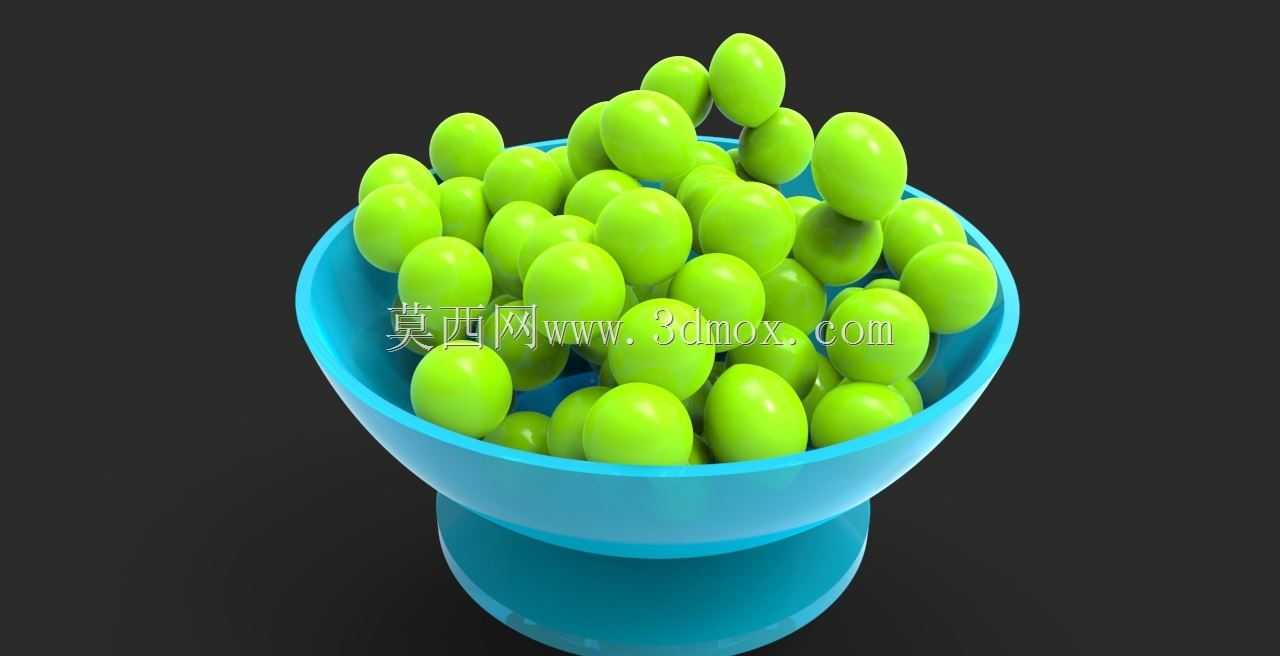

先说实际用途，核心功能分两块：碗体部分做散状颗粒、小型球状物品的承载，内置的球形构件一方面做填充支撑，避免碗体空载时侧壁受外力出现形变，另一方面也能做陈列时的视觉层次填充，比如装青提、糖果、玻璃弹珠这类物品时，球形构件垫在底部，上层摆放实物能减少物料填充量，同时让陈列面更饱满，不会出现装半碗就显得空荡的问题。

设计思路上没有走常规薄壁碗的老路子，先定的是碗体的曲面过渡：碗口做12mm的外翻卷边，一是避免薄壁边缘割手，二是卷边内部形成的环形加强筋能把碗口的抗形变能力提升40%左右，日常拿取时捏碗口不会出现椭圆变形。碗身的母线采用双圆弧相切过渡，上半段圆弧曲率半径185mm，保证开口敞度方便拿取内部物品，下半段圆弧曲率半径72mm，自然收窄到底座，过渡位置没有硬折角，注塑或者3D打印时不会出现应力集中开裂的问题。底座做的是高35mm的空心台座，直径比碗身最窄处大22mm，放置时的支撑面足够，哪怕碗内装的物品重心偏一侧，也不会出现侧翻，之前做过同高度无底座的薄壁碗，装到三分之二容量时碰一下就翻，这次的底座配重和支撑面尺寸是反复调过的，静态稳定角能到27度，符合日常使用的安全要求。

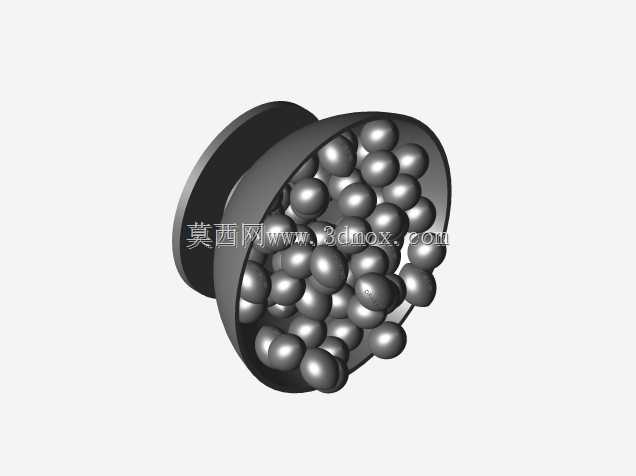

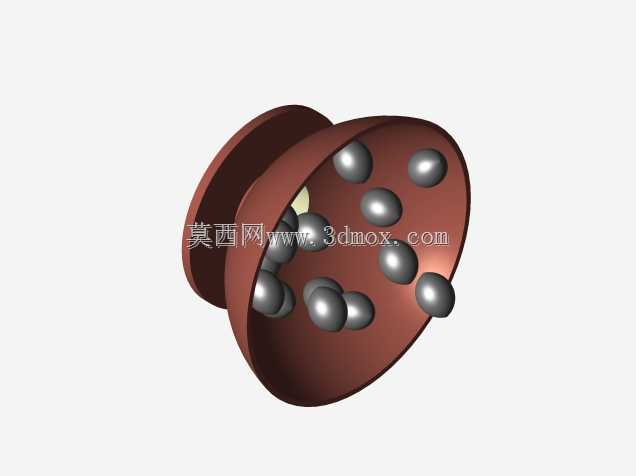

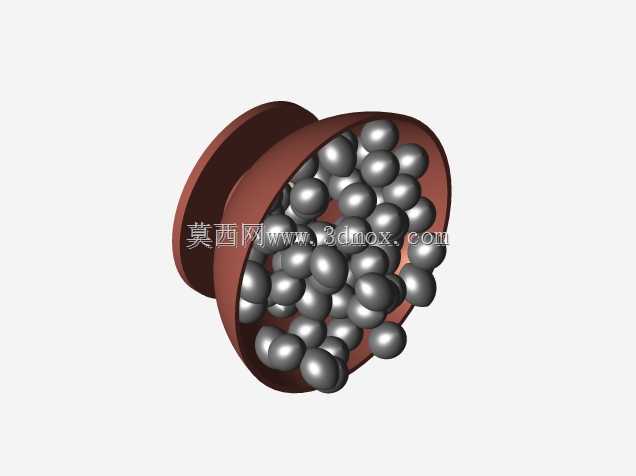

再讲内置的球形构件，单个球的直径做的是32mm，这个尺寸是卡着日常接触的小型球状物品的通用尺寸定的，不管是装糖果、坚果还是装饰玻璃球，球和球之间的间隙刚好能让小颗粒物料落到底部，不会出现架桥空层的问题。球的排布没有做整列固定，是留了1.5mm的活动间隙，拿取碗体晃动时球会轻微滚动，一方面能抵消部分外部冲击力，另一方面做陈列时轻微晃动的动态感比完全固定的结构更有吸引力。球的壁厚和碗身壁厚统一做2mm，保证整个结构的重量均匀，不会出现头重脚轻的问题。

安装边界这块，整个结构的最大外轮廓是碗口直径240mm，总高度165mm，底座直径110mm，不管是放在常规250mm进深的货架层板上，还是放在家用直径300mm的茶几果盘位置，都不会超出边界，和周边物品的预留间隙只要留10mm以上，就不会出现拿取时磕碰的问题。如果是做商超陈列用，底座底部预留了2mm深的环形凹槽，刚好能卡进货架上常用的φ108mm的定位凸台，放上去之后不会被顾客碰得移位，不需要额外打胶固定，后期调整位置也方便。

之前做同类结构时踩过的坑这次都规避了：比如之前把球和碗体做成一体，打印出来之后球和碗壁连接的位置容易出现缩痕，这次球是单独的构件，和碗体是分离式装配，生产时不管是注塑还是3D打印，良率都能提升不少，后期如果某个球出现磨损，单独更换就行，不用整个碗报废。还有碗体内壁做了0.3mm的微磨砂纹理，不是光滑面，装带点湿气的水果比如青提、葡萄的时候，不会因为内壁太光滑导致水果贴在壁上拿不出来，同时微磨砂面也不容易留指纹，日常打理更方便。

从结构强度校核的角度算过，碗身用常规PP材料生产的话，满载5kg的物品时，侧壁最大变形量不超过0.8mm，完全在允许的形变范围内，不会出现永久变形。球形构件用同样的材料，单个球能承受10kg的正压力不会开裂，日常使用哪怕被重物压到，也不会出现碎裂的问题。整个结构没有复杂的倒扣，注塑生产时分型面选在碗口卷边的最外侧，浇口做在底座底部中心位置，生产出来的成品外表面没有浇口痕迹，不需要额外做表面处理就能直接使用。
