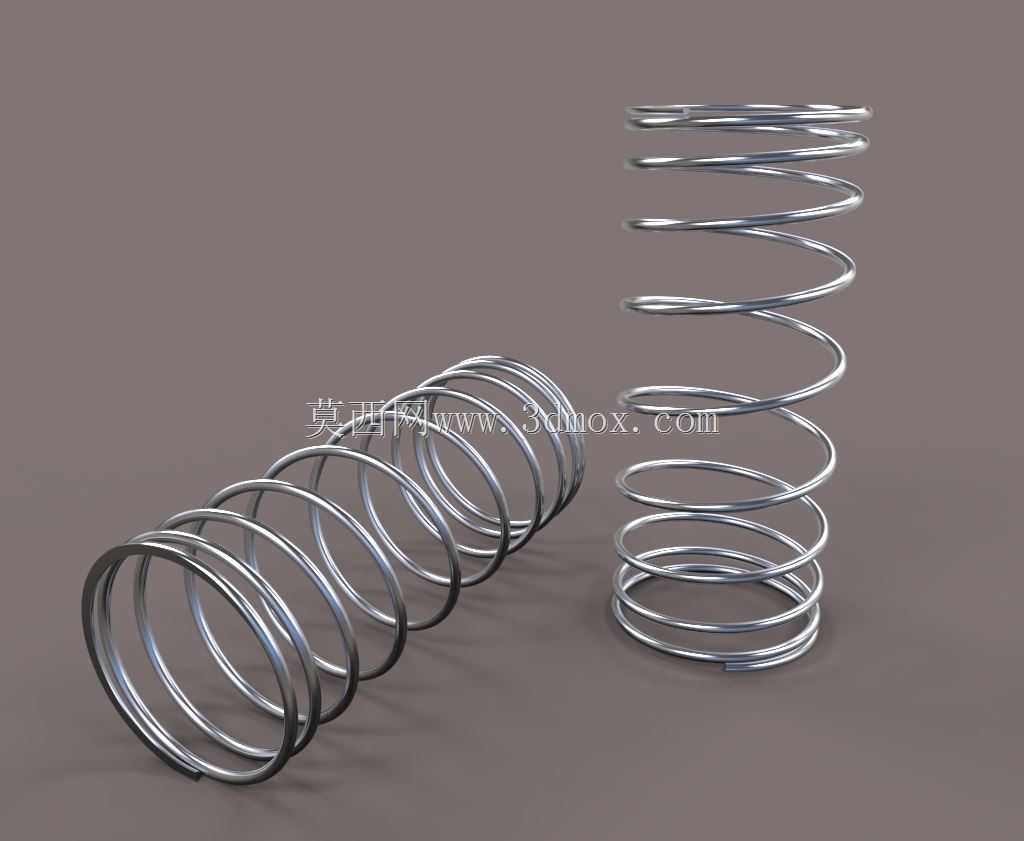

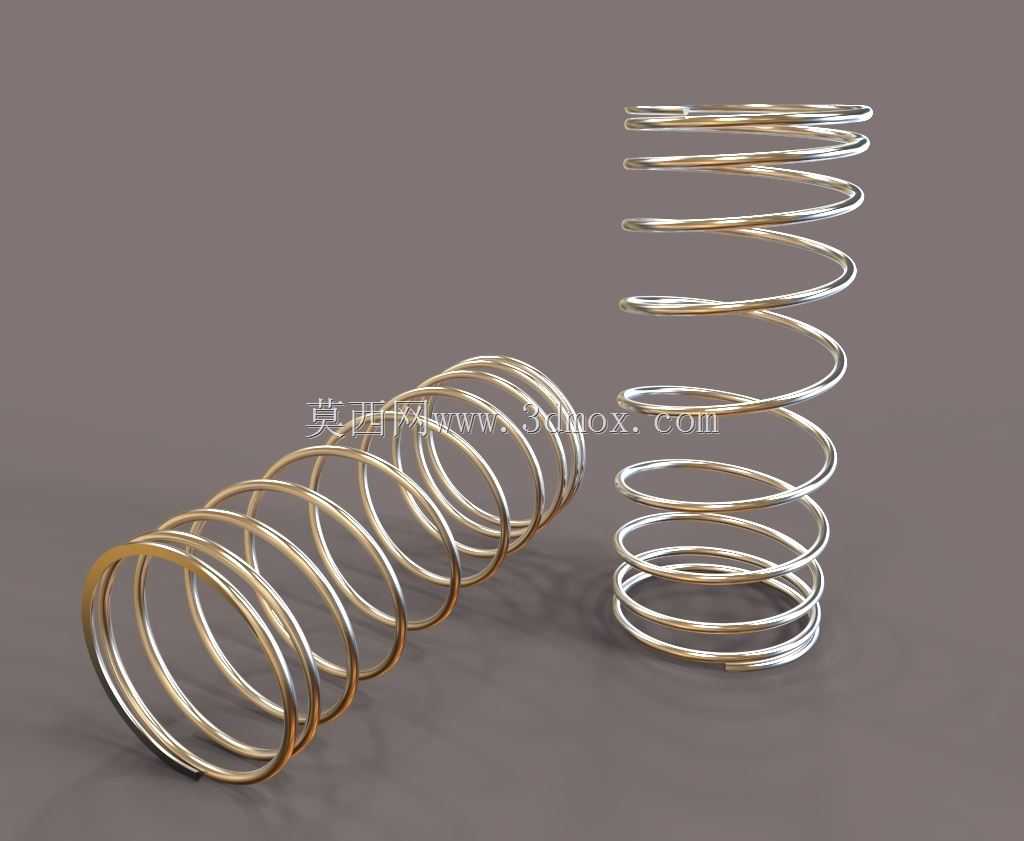

等节距圆柱螺旋压缩弹簧结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:349334
  • 等节距圆柱螺旋压缩弹簧结构设计
  • 等节距圆柱螺旋压缩弹簧结构设计
  • 等节距圆柱螺旋压缩弹簧结构设计
  • 等节距圆柱螺旋压缩弹簧结构设计

日常做设备结构设计时,圆柱螺旋压缩弹簧是最常接触的弹性储能元件,小到消费电子的按键回弹结构,大到重型工程机械的缓冲减振模块,都能见到这类零件的身影。做这类弹簧的三维建模前,首先要明确实际工况的载荷边界,比如常规轻载回弹场景用碳素弹簧钢丝即可,若涉及腐蚀环境或者高温工况,就得更换为不锈钢或者合金弹簧钢丝材料,不同材料的剪切模量、许用切应力差异直接决定后续的参数计算逻辑。建模过程中要先确定弹簧的中径,这个参数直接关联安装空间的内径与外径边界——如果是装在导向杆上的弹簧,内径要比导向杆直径大0.5到1毫米,避免工作过程中弹簧与导向杆发生卡滞摩擦;如果是装在沉孔内的弹簧,外径要比沉孔直径小1到2毫米,预留出弹簧受压时的径向膨胀余量,防止压缩过程中弹簧外圈剐蹭孔壁造成卡滞、磨损问题。弹簧的有效圈数是决定刚度的核心参数,相同线径、中径的前提下,有效圈数越多弹簧刚度越低,相同载荷下的变形量越大,设计时要结合工作行程计算极限压缩量,保证弹簧被压至并圈时的载荷仍在材料许用应力范围内,避免长期过载使用出现永久塑性变形,丧失回弹能力。两端的支撑圈设计也不能忽略,常规场景下每端磨平3/4圈的支撑圈,保证弹簧受压时端面与安装基面完全贴合,不会出现偏载倾斜的问题;如果是安装空间受限、对垂直度要求不高的场景,也可以采用不磨平的端圈结构,但要在安装位设计定位凸台限制弹簧的径向位移。建模时螺旋扫掠路径的节距设置要匹配有效圈数与支撑圈的过渡,支撑圈部分节距逐步缩小至并圈状态,有效圈部分保持等节距,扫掠截面的钢丝直径要严格匹配计算值,同时要做端面的磨平处理,保证端面的平面度符合装配要求。这类弹簧在实际设备中承担的功能主要分几类:一是复位功能,比如各类阀门的阀芯复位、气动元件的活塞杆复位,依靠弹簧的回弹力推动运动部件回到初始位置,设计时要保证初始预紧力足够克服运动部件的摩擦阻力,避免复位不到位的问题;二是缓冲减振功能,比如设备的隔振脚垫、运动机构的行程限位缓冲,这类场景下要匹配弹簧的固有频率,避开设备的工作振动频率,防止出现共振放大振动的问题;三是测力功能,比如弹簧秤、压力传感器内部的弹性元件,这类场景对弹簧的刚度线性度要求极高,建模时要严格控制圈数、节距的公差,保证载荷与变形量的线性关系符合精度要求。实际选型建模时还要考虑弹簧的疲劳寿命,若为交变载荷工况,要校核弹簧的疲劳强度,适当降低许用应力取值,同时在建模时避免端圈与有效圈的过渡位置出现应力集中,过渡段的节距要平滑变化,不要出现节距突变的结构,减少交变载荷下的应力集中点,延长零件的使用寿命。安装时弹簧的两端支撑面要保证平行度,否则会造成弹簧受力不均,局部应力过大提前失效,三维建模过程中可以提前做装配干涉检查,模拟弹簧压缩至最大工作行程时的状态,确认不会与周边结构件发生干涉,同时预留足够的变形空间,避免压缩到极限位置时弹簧并圈产生刚性冲击。
