惠普宽屏液晶桌面显示器结构设计

日常办公场景中，桌面显示器是工位人机交互的核心终端，从机械结构设计角度拆解这款惠普宽屏液晶显示器，首先要兼顾桌面摆放的空间适配性与长期使用的结构可靠性。先从安装边界说起，这款显示器的底座采用方形配重结构，支撑面投影尺寸控制在220mm*180mm范围内，放置在常规600mm深度的办公桌面上时，屏幕前沿距离桌沿预留120mm的操作空间，不会挤占键盘、鼠标的摆放区域，屏幕整体高度在升起至最高位置时，屏幕上沿距离桌面高度为480mm，符合多数坐姿状态下人眼平视高度的 ergonomic 要求，避免长期低头造成的颈椎负荷。

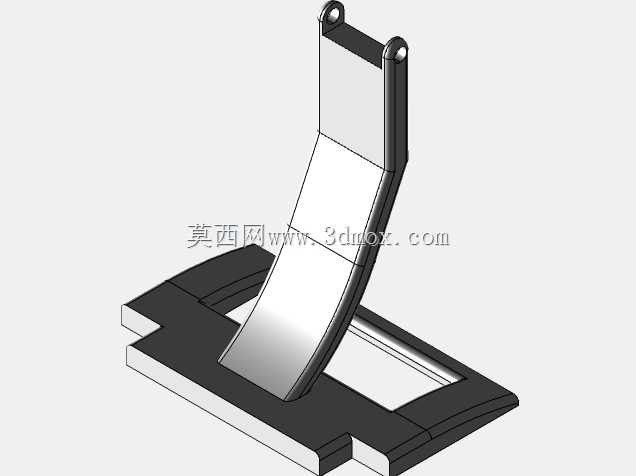

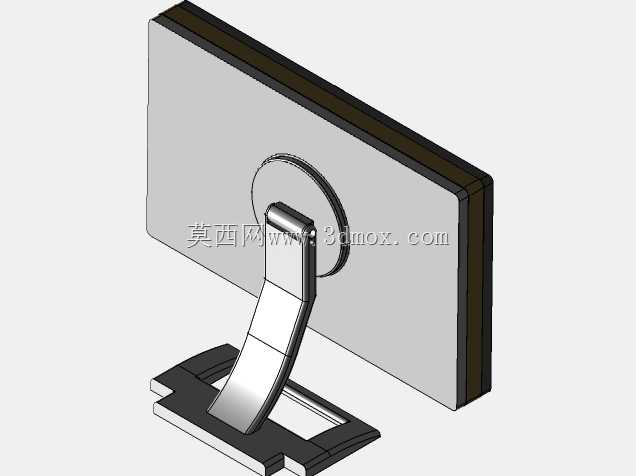

从功能特性层面看，这款显示器的支架部分设计了俯仰角度调节结构，调节阻尼经过调校，屏幕可实现-5°到20°的俯仰角度调整，调整过程中不会出现卡顿或者自动下坠的情况，支架与屏幕背板的连接采用快拆卡扣结构，无需额外工具即可完成屏幕与支架的分离，方便后续的壁挂改装，背板预留了标准100mm*100mm的VESA壁挂孔位，孔位周边做了加厚凸台设计，壁挂安装时螺丝锁附深度控制在8mm，不会顶伤内部的液晶面板驱动板。

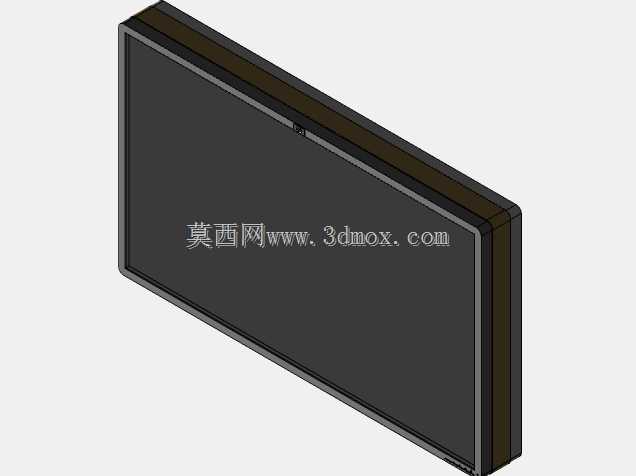

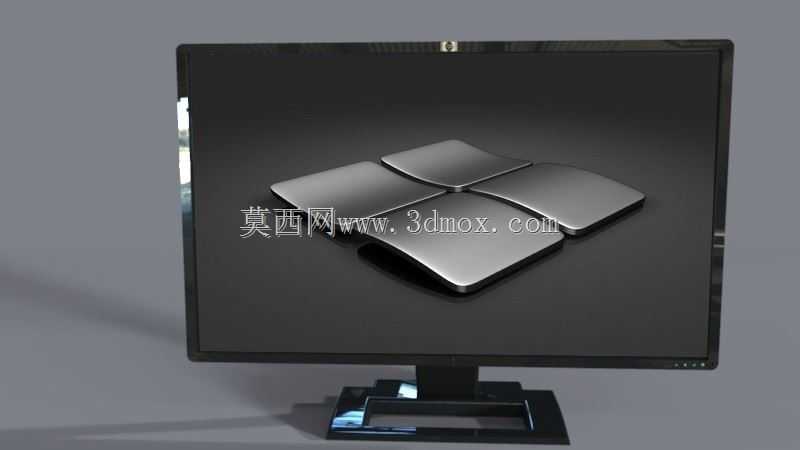

设计思路上，这款显示器的外壳采用窄边框注塑结构，屏幕左右边框宽度控制在12mm，下边框宽度20mm，上边框集成了内置摄像头的安装位，摄像头模块通过卡扣固定在上边框中部，走线沿着边框内部的走线槽延伸至背板的驱动板位置，避免明线外露影响外观。背板的散热区域采用格栅式开孔设计，开孔位置对应内部驱动板、电源板的发热区域，开孔缝隙宽度控制在1.5mm，既保证散热气流的流通，又能避免异物进入机身内部，背板下部预留了接口安装位，可容纳电源接口、视频信号接口、USB扩展接口，接口位置距离底座支撑面高度为70mm，插拔线材时不会被桌面遮挡，操作空间充足。

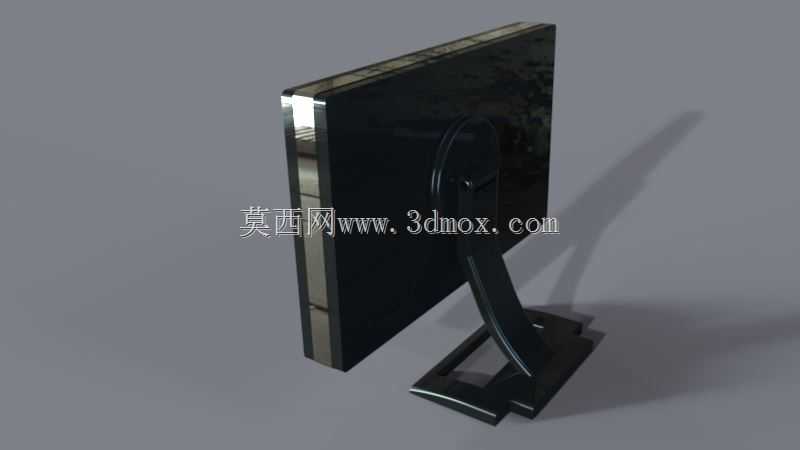

实际应用场景中，这款显示器不仅适配普通办公工位，在工业控制操作台、监控室值班工位也能适配，屏幕的安装孔位兼容标准壁挂支架，可搭配多屏支架实现双屏、三屏的拼接安装，拼接时屏幕之间的缝隙可控制在15mm以内，满足多屏办公的视野需求。底座的配重块采用铸铁材质，整体重量占整机重量的40%，即使屏幕调整到最大前倾角度，也不会出现整机倾覆的情况，底座底部粘贴了四个圆形防滑橡胶垫，橡胶垫厚度3mm，放置在光滑的玻璃或者烤漆桌面上时，不会出现滑动移位，同时橡胶垫的柔性材质可以避免刮花桌面表层。

从结构细节来看，屏幕的液晶面板通过四周的泡棉胶条固定在前框内部，泡棉胶条厚度2mm，既可以缓冲运输过程中的震动冲击，又能填充前框与面板之间的装配间隙，避免灰尘进入屏幕显示区域。驱动板与电源板之间通过绝缘麦拉片隔离，避免电路短路风险，内部走线全部用线卡固定在背板的定位柱上，运输和使用过程中线材不会移位触碰发热元件。整机的外壳合模线做了打磨处理，边角位置全部做了R3的圆角过渡，没有尖锐的棱角，搬运和安装过程中不会划伤操作人员。

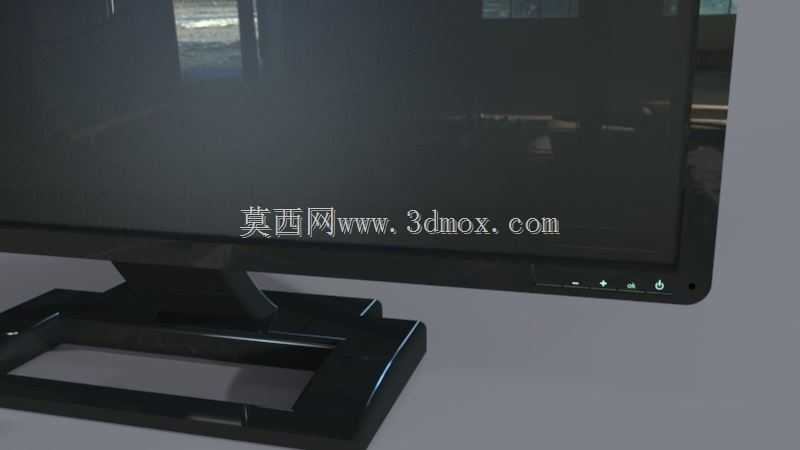

在安装适配方面，这款显示器的电源输入采用标准三孔品字接口，视频信号兼容常规的HDMI、DP接口，不需要额外定制转接线材，支架的升降结构采用内置滑轨，升降行程为120mm，不同身高的使用者都可以调整到适合的观看高度，滑轨内部添加了阻尼润滑脂，长期升降调整也不会出现卡顿异响。屏幕的OSD按键设置在下边框右侧，按键采用微动开关，按键行程1mm，操作反馈清晰，按键位置对应屏幕上的功能标识，盲操作时也能准确识别功能按键。
