直插式3毫米发光二极管结构建模

直插式3毫米发光二极管是电子电路设计、设备状态指示场景中应用极为广泛的基础半导体器件，从消费类小家电的电源状态提示，到工业控制柜的回路运行信号反馈，再到教学实验电路的发光演示单元，几乎所有需要低功耗光信号输出的电路节点，都能见到这类元件的身影。不同于贴片封装的发光器件，直插式3毫米LED依靠两根平行金属引脚完成电路板插装与焊接，在小批量手工焊接、维修替换、教学实训场景中，操作便利性远高于微型贴片元件，不需要精密贴装设备即可完成装配，对生产加工的设备门槛要求更低。

从功能特性来看，这类3毫米规格的直插LED，发光区域集中在顶部环氧树脂封装段，不同胶体掺杂配方可实现红、绿、蓝、黄等不同发光波长输出，单颗器件的正向导通压降根据发光颜色不同存在细微差异，工作电流通常控制在20毫安以内即可达到额定亮度，反向耐压值较低，电路设计中通常会串联限流电阻避免过流击穿，部分交流信号场景下还会反向并联同规格二极管或串联整流器件，避免反向电压长期作用造成器件损坏。日常选型时，除了发光颜色、亮度参数，引脚的可焊性、胶体的抗黄变性能、高温焊接后的光衰表现，都是批量应用前需要验证的核心指标，尤其是在户外设备、高温工作环境的控制柜中，环氧树脂封装的耐温性能直接决定器件的整体使用寿命。

建模过程中，首先需要明确器件的核心安装边界：环氧树脂封装的圆柱段直径严格控制在3毫米公差范围内，顶部半球形发光面的曲率与圆柱段平滑过渡，避免出现棱角造成光线折射不均，影响实际出光角度。两根金属引脚的中心间距按照行业通用插装标准设定，引脚直径匹配标准PCB板的插装焊盘孔径，引脚长度预留足够的波峰焊、手工焊接操作余量，同时要还原引脚表面的金属镀层质感，区分出胶体区域的透光材质属性与金属引脚的反光金属属性。不同颜色的LED胶体部分，需要设置对应的半透明材质参数，还原彩色环氧树脂的光线透射效果，同时要体现出胶体内部封装的发光芯片、键合引线的结构细节，虽然这部分在外部装配后不可见，但完整的内部结构建模能帮助结构设计人员在做器件干涉检查时，准确判断器件内部的空间占用，避免外壳或其他结构件挤压胶体造成内部键合线断裂。

在实际设备结构设计中，选用3毫米直插LED时，需要在设备面板或PCB板上预留对应的安装空间：面板开孔直径要略大于3毫米胶体直径，预留装配公差避免安装时胶体被挤压开裂，引脚穿过PCB后预留的焊接长度要控制在合理范围，过长的引脚容易在设备内部触碰其他导电部件造成短路，过短则会导致焊接强度不足，受震动后容易出现脱焊问题。如果是需要做导光结构的设备面板，LED的发光中心要与导光柱的入射端严格对中，偏差过大就会导致导光效率下降，面板上的指示灯亮度不均。这类直插LED的胶体本身具备一定的防水防潮能力，但引脚焊接位置如果长期处于高湿环境，容易出现镀层氧化、焊盘锈蚀问题，在户外或潮湿工况应用时，焊接位置需要做涂胶密封处理，避免水汽侵入造成电路接触不良。

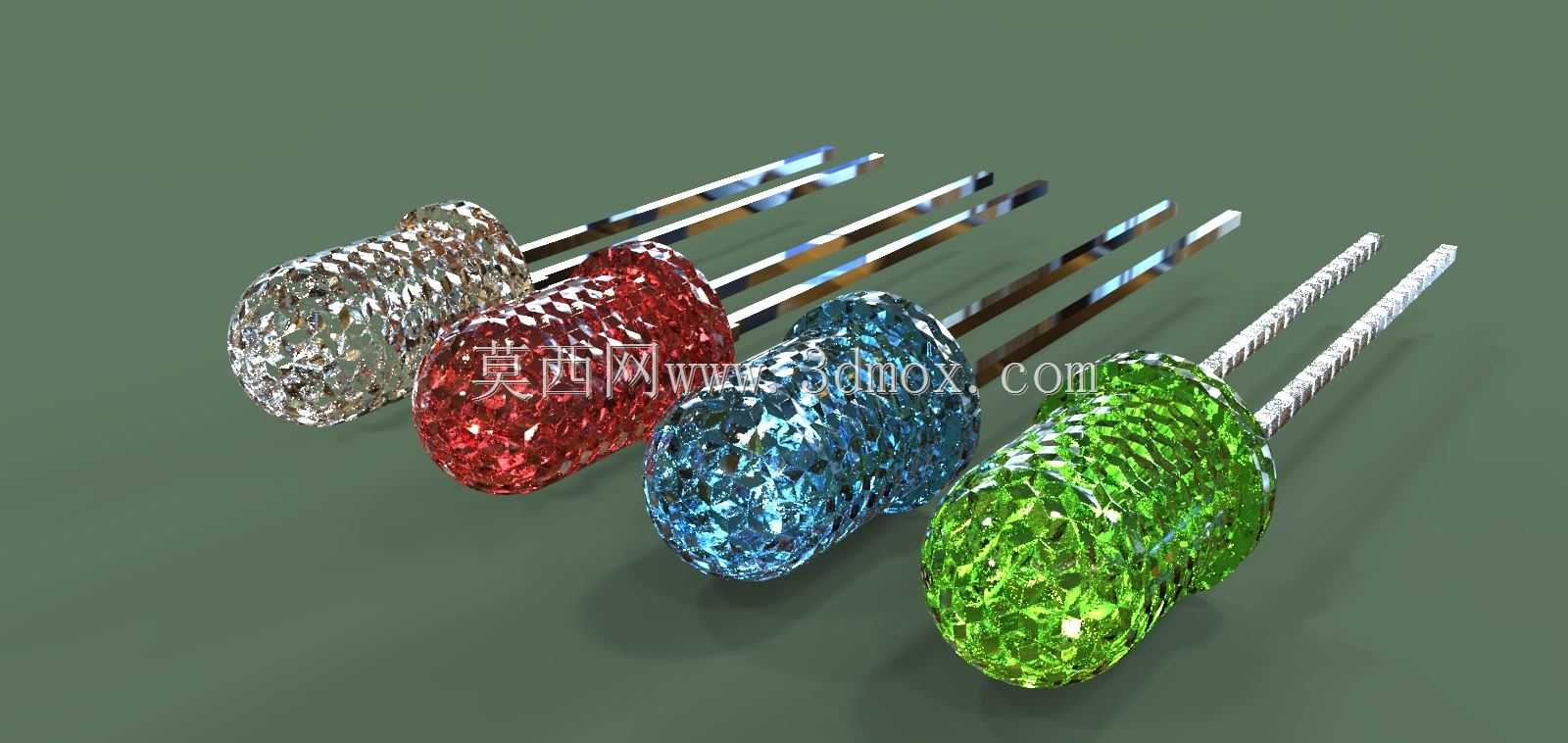

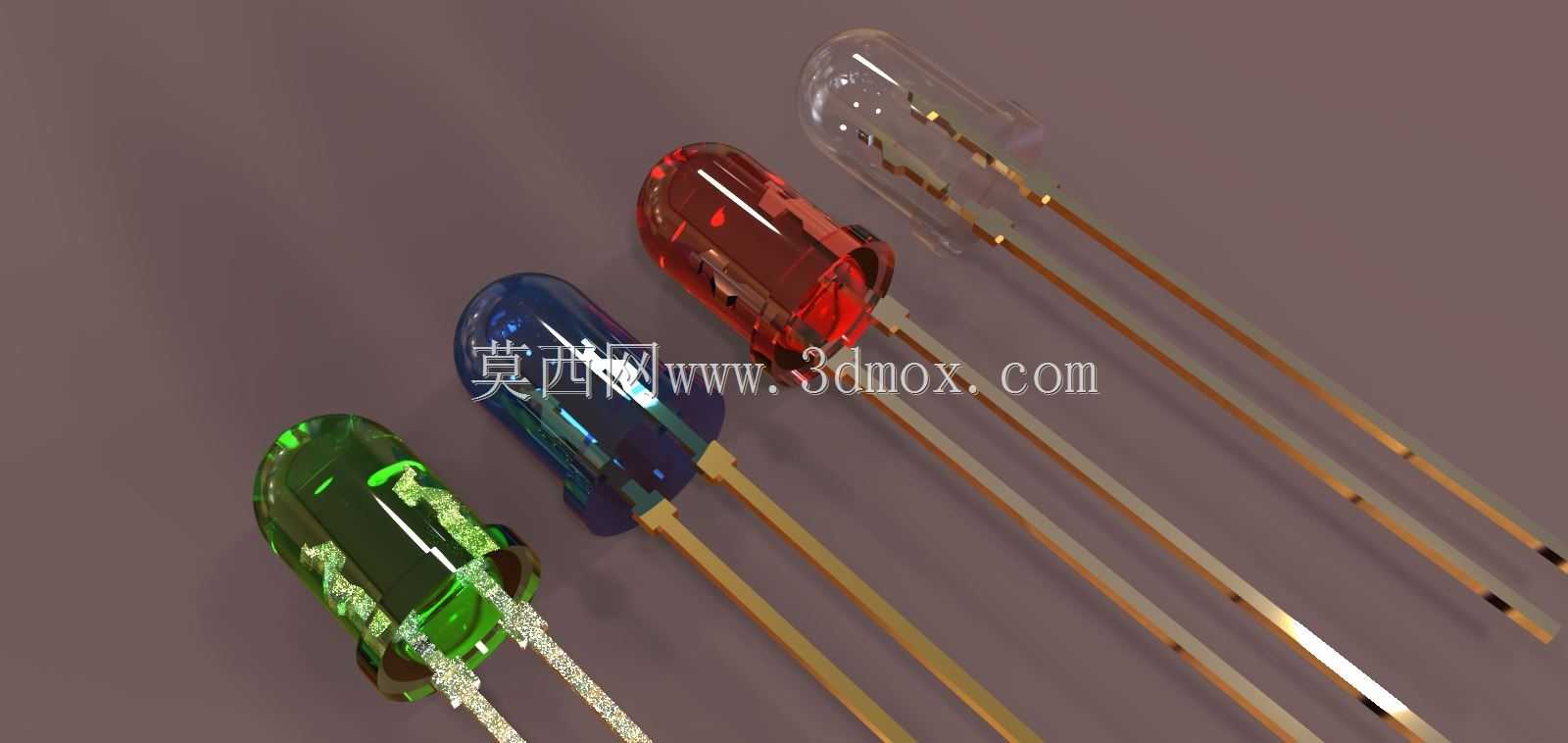

不同于大功率照明类LED器件，3毫米直插LED的发热量极低，正常工作状态下不需要额外加装散热结构，依靠引脚与PCB焊盘的接触即可完成热量传导，这也是其能在各类紧凑型控制电路中广泛应用的核心优势之一。建模时还原不同颜色LED的外观差异，能够帮助电路设计人员在做BOM核对、装配工艺指导时，直观区分不同功能回路的指示灯位，避免生产装配时出现不同颜色LED混插的问题，降低生产环节的校验成本。同时准确的外形尺寸建模，能够在PCB布局阶段就完成器件与外壳、接插件、其他 taller 元件的干涉检查，避免打样后出现LED顶到外壳、无法装配的问题，减少设计迭代次数，缩短产品开发周期。
