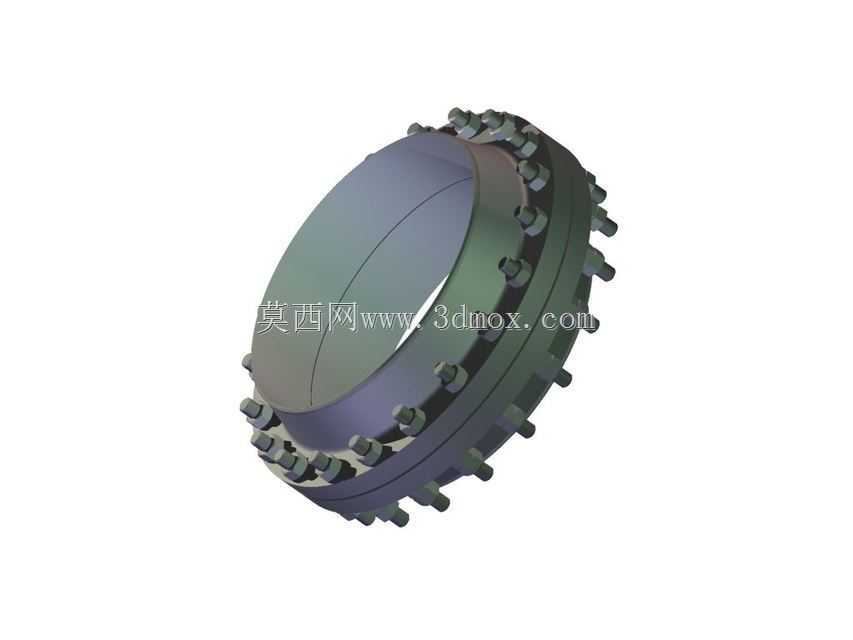

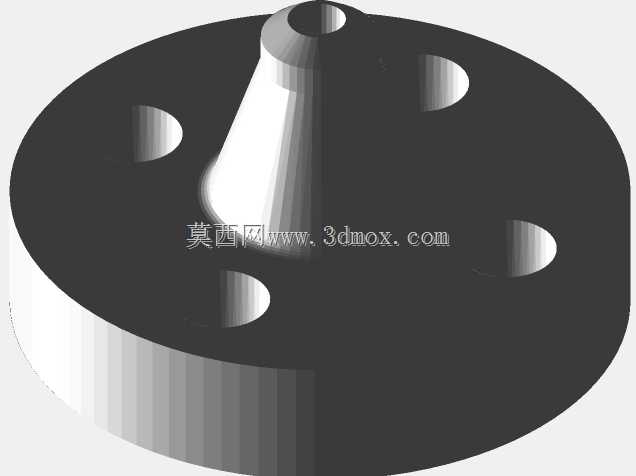

ASMEB16.5高压对焊钢制管法兰结构

　　在石油炼化加氢装置、超高压蒸汽输送管网、深海油气采输立管这类对管路密封可靠性要求极高的工况场景中，高压等级法兰的结构合理性直接决定整套系统的运行安全边界，本次涉及的2500磅级RFWN法兰，就是针对NPS15至NPS60通径范围的高压管路连接需求设计的对焊带颈法兰结构。这类法兰的核心作用是实现大口径高压管路之间、管路与承压设备接口之间的刚性密封连接，相比平焊法兰，带颈对焊结构的颈部锥度过渡设计能大幅降低管路与法兰连接位置的应力集中系数，在承受2500磅级对应的高压载荷、管路热胀冷缩带来的附加弯矩、设备运行传递的振动载荷时，不会出现焊缝位置的应力开裂问题。从设计逻辑上看，该系列法兰严格遵循ASME B16.5标准的尺寸公差要求，

　　密封面采用突面（RF）结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，适配缠绕式垫片、金属包覆垫片等高压级密封垫片，安装时通过周向均匀布置的高强度螺栓施加预紧力，让垫片产生足够的弹性变形填充密封面微观间隙，实现介质零泄漏的密封效果。法兰颈部采用圆滑过渡的锥段设计，锥段壁厚从与管道对接的端部向法兰盘位置逐步加厚，对接端的壁厚与对应规格的Sch160等级无缝钢管壁厚完全匹配，现场焊接时能实现焊缝处的壁厚均匀过渡，避免焊接位置出现截面突变带来的应力集中，同时对焊连接的焊缝属于全熔透对接焊缝，焊接完成后可通过射线探伤、超声波探伤检测焊缝内部缺陷，满足高压管路的焊缝质量检测要求。法兰盘上的螺栓孔采用跨中布置方式，

　　即螺栓孔中心与法兰轴线的连线和相邻两螺栓孔中心角的角平分线重合，这种布置方式能让螺栓预紧力更均匀地传递到密封面整圈，避免出现局部预紧力不足导致的密封泄漏，螺栓孔的直径比对应规格螺栓大1.5-2mm，既给安装时的螺栓对中留出调整余量，也能抵消管路热膨胀带来的法兰微量位移，避免螺栓承受额外的剪切载荷。从安装边界来看，不同通径规格的法兰对应不同的螺栓孔中心圆直径、法兰盘外径、颈部高度、密封面凸台高度尺寸，比如大规格NPS60的法兰，法兰盘外径超过1.5米，单圈螺栓数量达到数十个，安装时需要按照对角分步拧紧的顺序分三次施加螺栓预紧力，第一次施加额定预紧力的30%，第二次施加60%，第三次施加100%，最后再对所有螺栓进行一次预紧力复紧，避免因螺栓预紧力不均导致法兰密封面偏斜。在实际工况应用中，这类2500磅级法兰通常用于输送高压蒸汽、高压油气、高危化工介质的管路系统，设计时需要充分考虑介质腐蚀裕量，根据输送介质的腐蚀特性选用对应的法兰材质，比如高温蒸汽工况选用铬钼钢材质，酸性油气工况选用抗硫碳钢加内壁堆焊不锈钢层的结构，海水输送工况选用双相不锈钢材质，不同材质的法兰在加工时需要对应调整热处理工艺，保证法兰的机械性能满足标准要求的抗拉强度、屈服强度、冲击韧性指标。另外，法兰颈部与管道对接的焊接位置，需要在焊接前加工出符合焊接工艺要求的坡口，坡口角度、钝边尺寸根据管道壁厚确定，焊接时采用氩弧焊打底、电弧焊填充盖面的工艺，保证焊缝根部完全熔透，

　　焊接完成后需要对焊缝进行消应力热处理，消除焊接残余应力，避免后期运行过程中出现焊缝应力腐蚀开裂的问题。密封面的加工精度是影响法兰密封效果的核心因素，加工时需要保证密封面的平面度误差不超过0.1mm/100mm，密封面不允许有径向划痕、磕碰损伤等缺陷，如果安装前发现密封面有轻微损伤，需要采用专用研磨工具对密封面进行研磨修复，修复后的表面粗糙度和平面度必须达到标准要求才能投入安装。在管路系统运行过程中，这类高压法兰需要纳入日常巡检范围，定期检测法兰位置的介质泄漏情况、螺栓预紧力变化、法兰密封面的偏斜量，当系统经历升温升压、降温降压的工况变化后，需要及时对螺栓预紧力进行热紧或冷紧调整，避免因温度变化导致螺栓预紧力松弛引发密封失效。对于大口径高压法兰，安装时还需要在法兰两侧设置管路支吊架，避免管路重量直接作用在法兰连接位置，导致法兰承受额外的弯矩载荷，长期运行下出现法兰变形、密封泄漏的问题。
