OMAC B115型凸轮输送泵结构设计

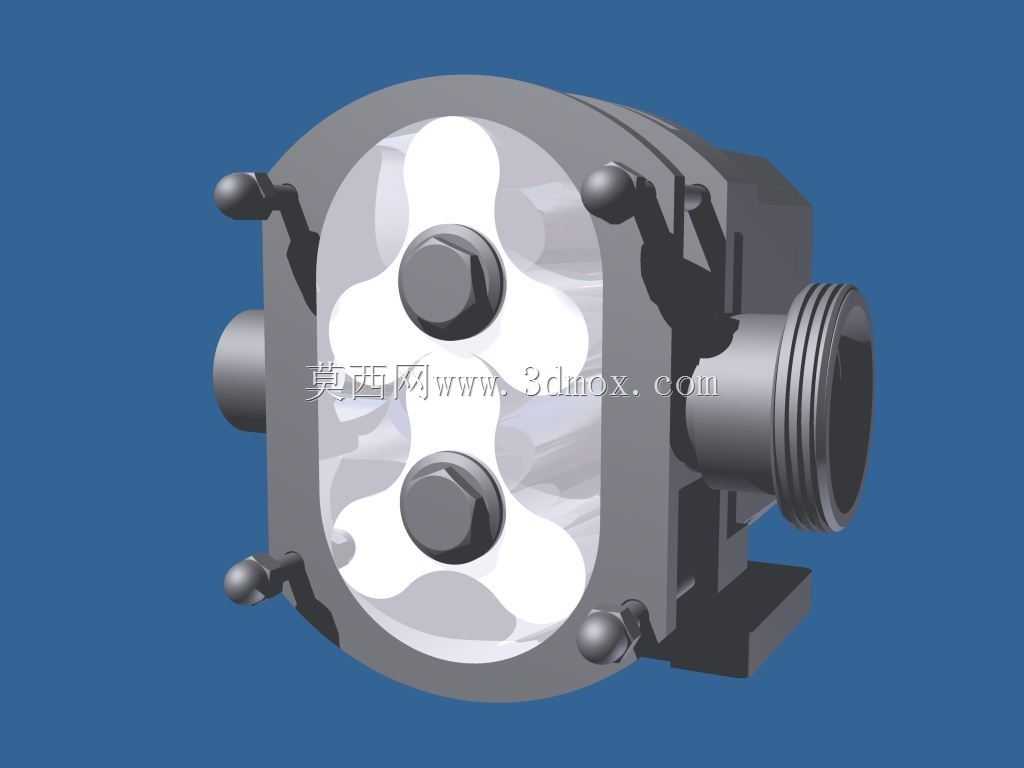

在食品加工、日化生产、高粘度流体输送的工况现场，常规离心泵面对含软颗粒、高粘度的介质往往会出现输送效率骤降、颗粒破损率高、泵腔堵塞的问题，这款凸轮转子结构的输送泵，正是针对这类特殊介质输送场景开发的容积式流体输送设备。从结构设计逻辑来看，该泵采用凸轮式转子作为核心输送元件，两个同步运转的凸轮转子在泵腔内做无接触同步反向旋转，在转子与泵腔内壁之间形成连续变化的密闭容腔，随着转子转动，进料口侧容腔逐渐增大形成负压将介质吸入，容腔随转子转动将介质包裹推送至出料口侧，随着容腔逐渐缩小将介质稳定压出输送管路，整个输送过程介质不会受到强烈的剪切、挤压作用，能够最大程度保留介质中软块状物料的完整形态，同时对于粘度范围覆盖广的流体，从低粘度的水剂到数十万厘泊的膏状物料，都能保持稳定的输送流量，不会出现离心泵输送高粘介质时的气缚、流量衰减问题。

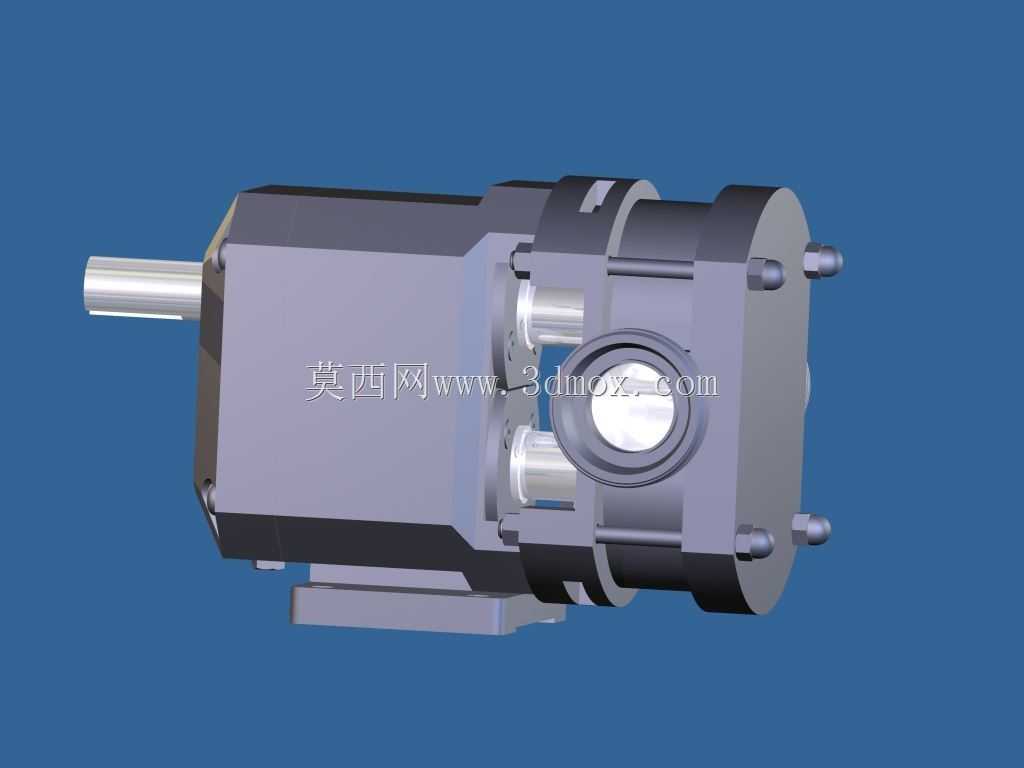

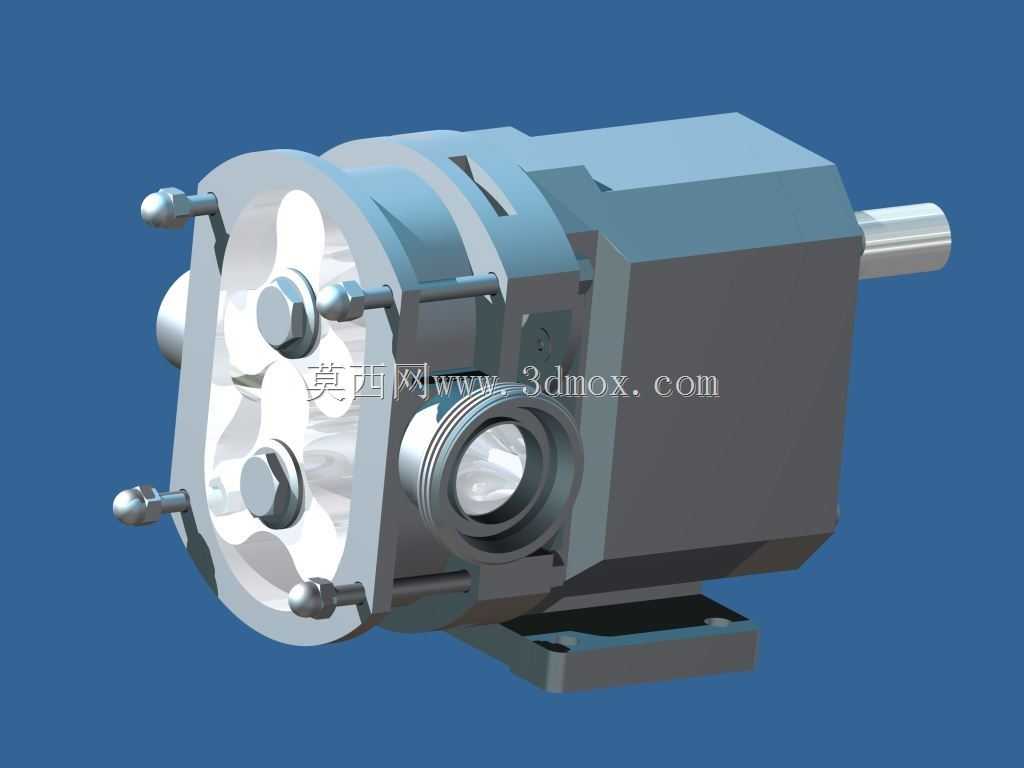

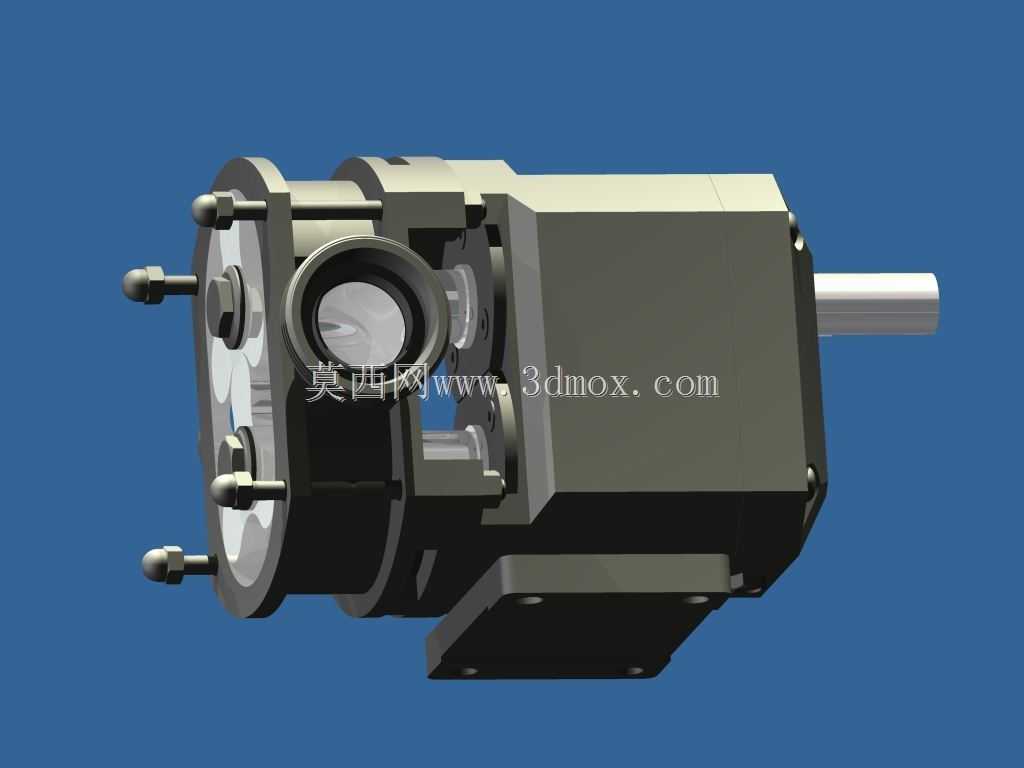

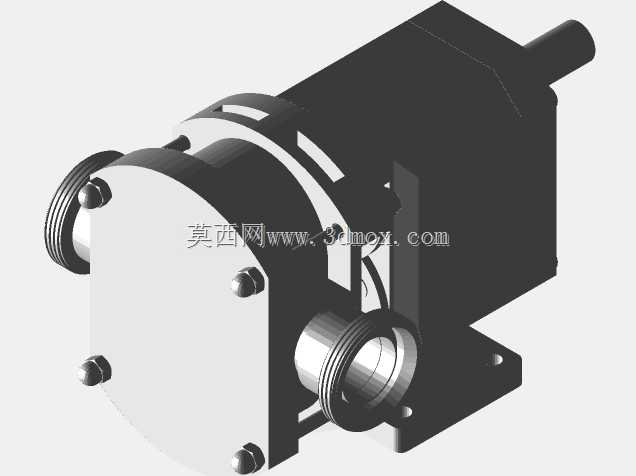

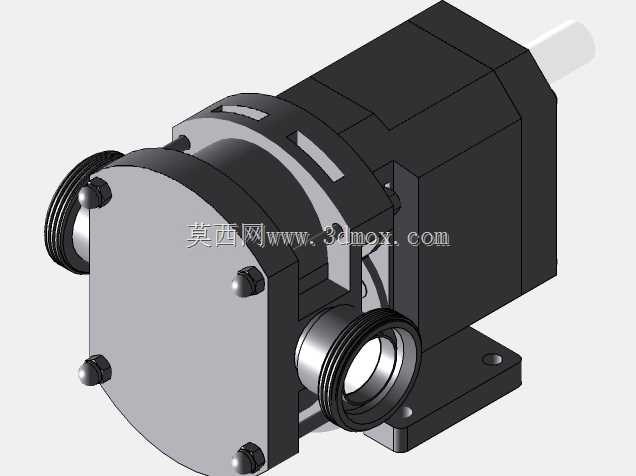

从安装边界与外形结构来看，该泵采用驱动端与泵体端直连的集成式布局，输入轴采用标准圆柱轴伸设计，可通过联轴器直接与标准驱动电机连接，也可根据安装空间需求加装减速模块匹配不同转速工况；泵体的进出料口采用同轴对称布局，法兰连接端面的螺栓孔位按照通用工业管路标准设计，可直接对接同通径的工业输送管道，不需要额外加工过渡转接件，能够大幅降低现场安装的改造成本。泵体的安装底座采用一体化铸造的支脚结构，四个安装孔位的位置公差控制在±0.1mm范围内，安装时可直接固定在预制的设备安装平台上，不需要额外调整同轴度，支脚的承重结构经过加强设计，满负载运行时的形变量控制在0.05mm以内，能够避免长期运行出现的轴系偏移、密封磨损问题。

在功能特性的设计考量上，该泵的泵腔内部无死角结构，所有与介质接触的内壁面都做了圆弧过渡处理，没有残留物料的直角缝隙，配合快拆式的端盖锁紧结构，日常生产结束后的清洗、消毒作业不需要完全拆解泵体，只需松开端盖的锁紧螺栓即可打开泵腔进行冲洗，完全符合食品、医药类生产场景的卫生级要求。凸轮转子与泵腔内壁之间的间隙经过精确计算，在保证无接触运转、无机械磨损的前提下，将间隙控制在最小范围，既避免了转子运转的摩擦损耗，又能保证高粘度介质输送时的容积效率，减少介质内漏带来的流量损失。泵的轴封位置采用可组合式的密封结构设计，可根据输送介质的腐蚀性、温度特性，选择机械密封、填料密封或者组合式密封方案，不需要改动泵体的密封腔结构就能完成密封形式的适配，能够覆盖更多元的工况使用需求。

从实际选型适配的角度来看，这类凸轮泵的输送流量与转速呈线性对应关系，可通过调整驱动端的转速实现精准的流量调节，在定量输送、配比投料的生产环节中，可直接配套变频驱动模块实现流量的闭环控制，不需要额外加装流量调节阀组。同时泵的输送方向可通过改变转子的转向实现反向切换，在需要对管路进行残液吹扫、物料回收的工况中，不需要调整管路阀门的走向，直接切换电机转向即可完成反向输送，能够简化管路系统的阀门配置，降低整套输送系统的建造成本。在处理含有块状物料的介质时，凸轮转子的型线采用大圆弧包容设计，块状物料进入泵腔后会被容腔完整包裹推送，不会被转子与泵腔的间隙剪切破碎，这一特性在输送含果粒的饮品、含颗粒的酱料、含有胶块的粘性化工物料时，相比齿轮泵、螺杆泵等其他容积式泵有明显的应用优势，能够避免物料破损带来的产品品质下降问题。
