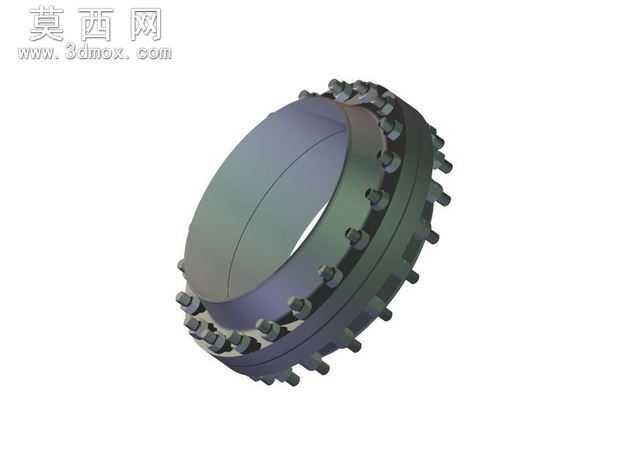

ASMEB16.5标准RFWN高压法兰三维设计

本模型为符合ASME B16.5标准的RFWN系列法兰，公称压力等级600磅，适配通径范围覆盖NPS15至NPS600，是管道系统中实现刚性密封连接的核心承压部件。建模阶段严格遵循美标法兰的尺寸规范，首先通过草图绘制法兰的基准截面，精准定义法兰盘外径、螺栓孔分布圆直径、密封面凸台高度、颈部锥度等核心参数，其中突面密封面的粗糙度、平面度公差均按照标准要求做了参数化约束，确保不同通径规格的法兰可通过参数驱动快速生成对应尺寸。模型采用全参数化建模逻辑，将螺栓孔数量、孔径、颈部壁厚、法兰盘厚度等变量与公称通径、压力等级做关联绑定，修改参数即可自动更新全系列规格的模型，大幅提升同系列产品的设计效率。结构设计上，对焊颈部采用渐变锥度结构，可有效降低管道与法兰连接位置的应力集中，适配高压工况下的载荷传递；螺栓孔沿圆周均匀分布，孔位公差严格匹配标准要求，保证现场安装时螺栓可顺利穿入，无需二次扩孔。材质渲染阶段，法兰主体采用低碳锻钢材质表现，表面做了防锈氧化处理的哑光金属质感，密封面位置赋予更高的光洁度材质，区分出加工面与非加工面的视觉差异，螺栓部位采用发黑处理的高强度合金钢材质，通过光影渲染突出法兰整体的厚重感与工业质感，清晰展现各部位的结构衔接关系。模型完整还原了法兰的所有细节特征，包括颈部的焊接坡口、法兰盘外缘的倒角、密封面的水线结构，可直接用于管道系统的装配干涉检查、工况应力仿真分析，也可作为产品选型展示、施工技术交底的可视化素材，适配工业管道设计、压力容器配套、石化管路安装等多个场景的使用需求。
