高精度电位计旋转计数调节旋钮结构

　　在工业测控、实验仪器、精密机电设备的调试环节，这类带计数功能的电位计配套旋钮，是实现参数精准整定的核心操作部件，常见于实验室直流电源、工业信号发生器、老旧工控调节面板、高精度测试治具的参数调节位，替代无刻度标识的普通旋钮，解决多圈电位计调节时圈数计数不准、复位偏差大的实际问题。

　　从实际使用场景来看，普通电位计旋钮仅能提供旋转阻尼手感，操作人员无法直观判断当前调节的圈数与对应刻度位置，在需要重复整定参数、多档位精准对位的工况下，很容易出现调节过位、复位偏差的问题，比如在老化测试设备的电压整定环节，电位计需要旋转十余圈才能覆盖全量程，没有计数标识的旋钮会让操作人员反复核对输出值，大幅降低调试效率。这款计数旋钮通过内置的刻度传动结构，将旋钮的旋转圈数与顶部刻度盘、本体周向刻度做联动，周向刻度覆盖单圈0-100的分度值，顶部读数窗显示当前旋转的整圈数，操作人员可以直接通过两个刻度的组合，快速读取当前调节的精确位置，重复对位精度可以控制在单圈分度的1格以内，完全满足常规工业测控场景的调节精度要求。

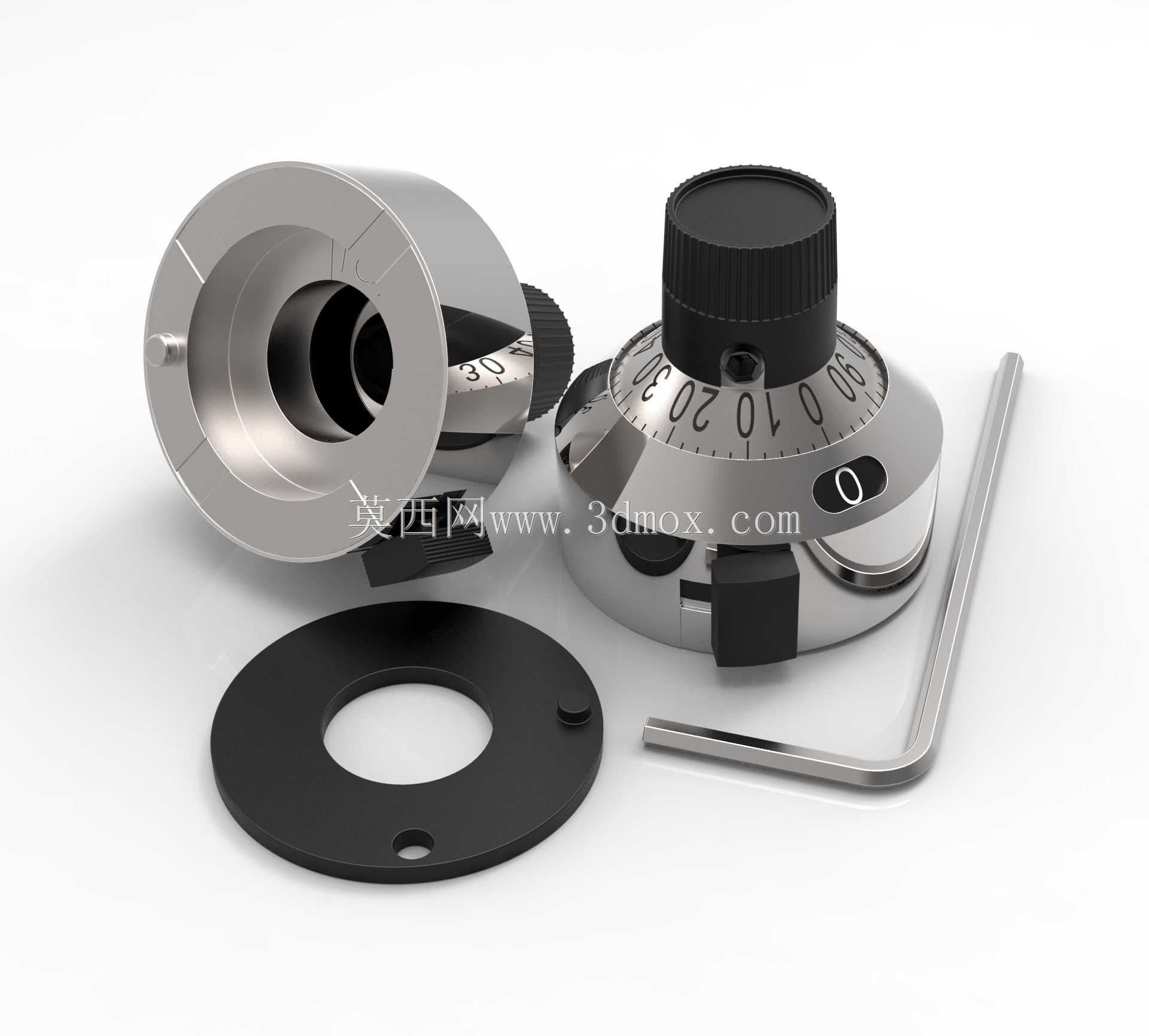

　　设计层面，这款旋钮采用同轴嵌套的结构方案，外层金属壳体作为刻度承载与安装基准，内层旋转轴直接与电位计的调节轴做紧配连接，中间通过减速比匹配的齿轮传动结构，将主轴的旋转运动传递到计数刻度盘，确保每旋转一整圈，顶部计数窗的数值精准递进1格，不会出现跳数、卡滞的问题。旋钮顶部的滚花操作帽采用防滑纹理设计，即使操作人员佩戴薄型劳保手套，也能稳定施加旋转力矩，不会出现打滑脱手的情况。配套的黑色安装垫片是专门为面板安装设计的密封与定位件，垫片上的定位凸点可以卡入面板的预加工定位孔，防止旋钮整体随调节操作跟转，垫片的厚度匹配常规工控面板的1.5-2mm板材厚度，安装后旋钮与面板贴合紧密，不会出现晃动间隙。附带的L型内六角扳手是旋钮的轴锁紧工具，旋钮与电位计轴的连接采用侧面顶丝锁紧结构，相比传统的抱紧式结构，这种锁紧方式对轴径的公差适配性更强，适配市面上常见的4mm、6mm直径电位计调节轴，锁紧后不会出现长期使用后旋钮松脱、空转的问题。

　　安装边界方面，这款旋钮的本体最大外径适配标准22mm工控面板安装孔，和常规按钮、指示灯的安装孔径通用，不需要在面板上加工特殊尺寸的开孔，降低面板加工的成本与复杂度。旋钮本体突出面板的高度控制在合理范围，不会因为突出过高导致设备搬运、操作过程中误碰移位，也不会因为突出过短导致操作时捏持不便。内部的传动结构采用金属齿轮配合阻尼脂填充，旋转时的阻尼感均匀，没有忽松忽紧的段落感，操作人员可以通过手感细微判断调节的速率，在接近目标参数值时可以慢速微调，不会因为阻尼过小导致调节过冲。

　　从结构可靠性角度，这款旋钮的金属外壳采用锌合金镀铬工艺，表面硬度高，长期手指接触摩擦不会掉漆、留痕，在工业车间的多尘、少量油污的环境下也能正常使用，刻度采用激光蚀刻工艺，不会因为长期擦拭、摩擦导致刻度模糊脱落。内部的计数结构没有采用易损的塑料弹性件，长期反复旋转调节也不会出现计数失效的问题，正常工况下的调节寿命可以满足设备全生命周期的使用需求，不需要中途更换旋钮部件。在设备维护场景下，这款旋钮的拆卸非常方便，只需要用配套的内六角扳手松开侧面顶丝，就可以直接从电位计轴上拔下，不需要拆解面板内部结构，大幅降低后期维护更换的效率。
