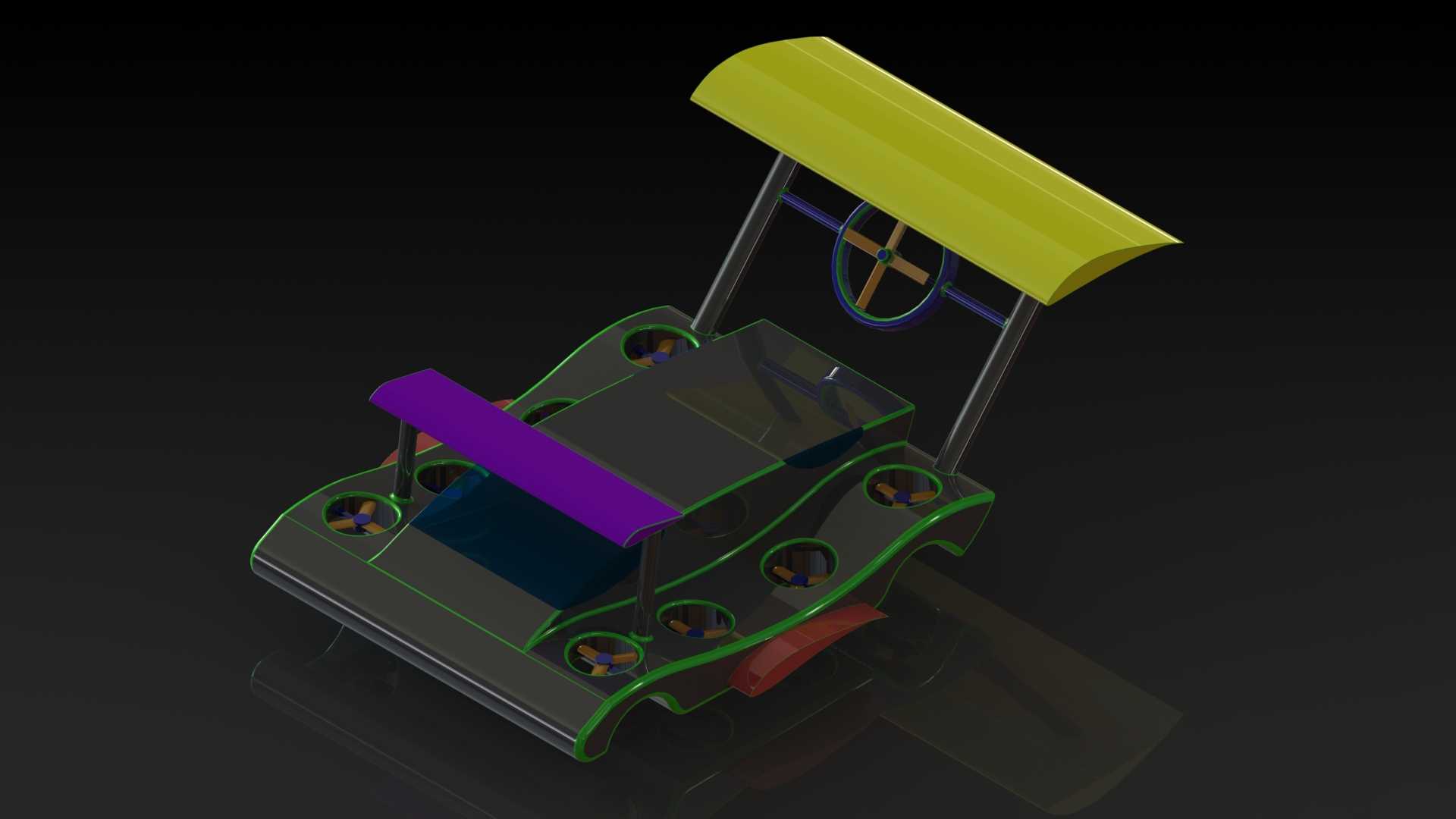

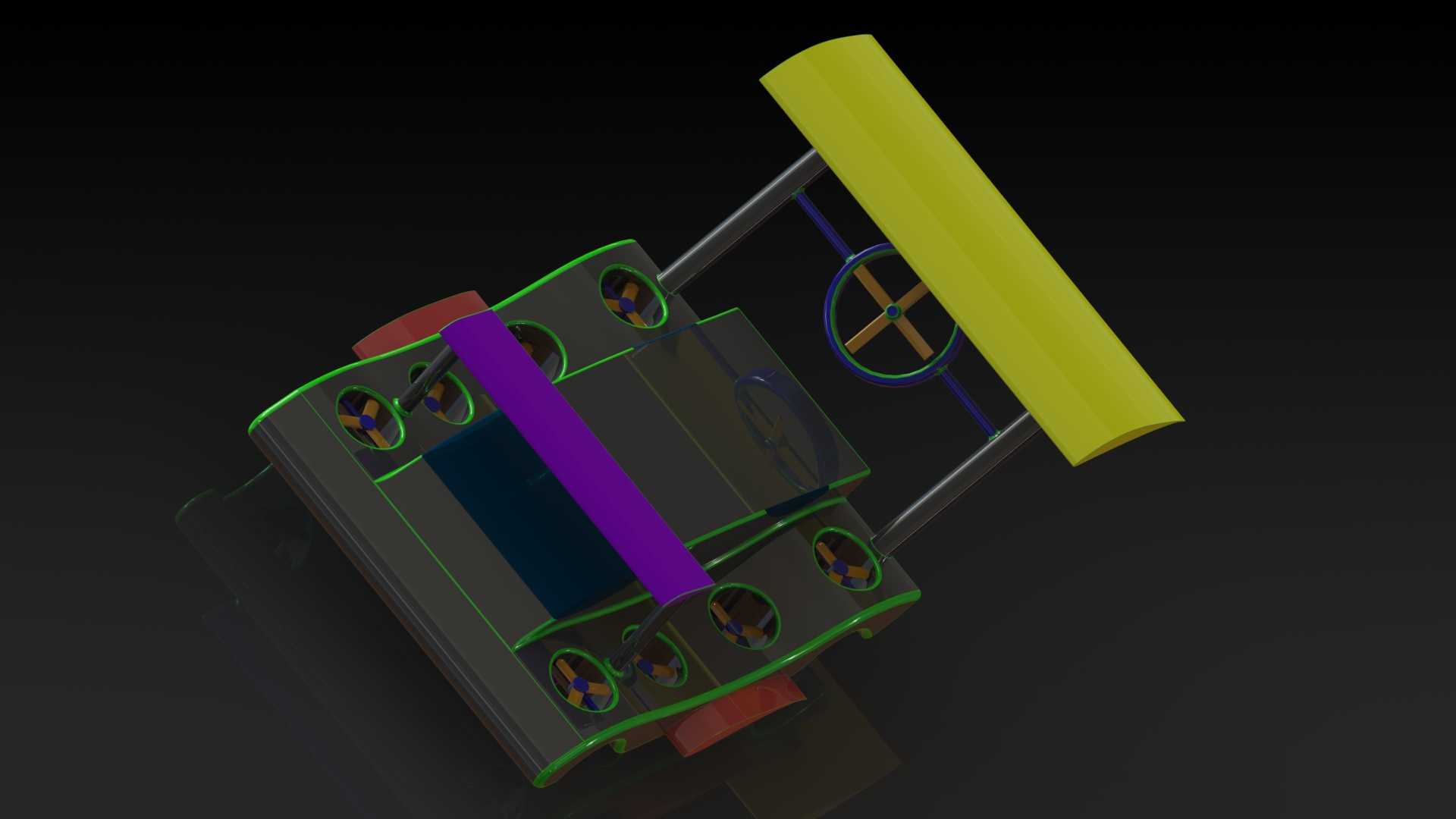

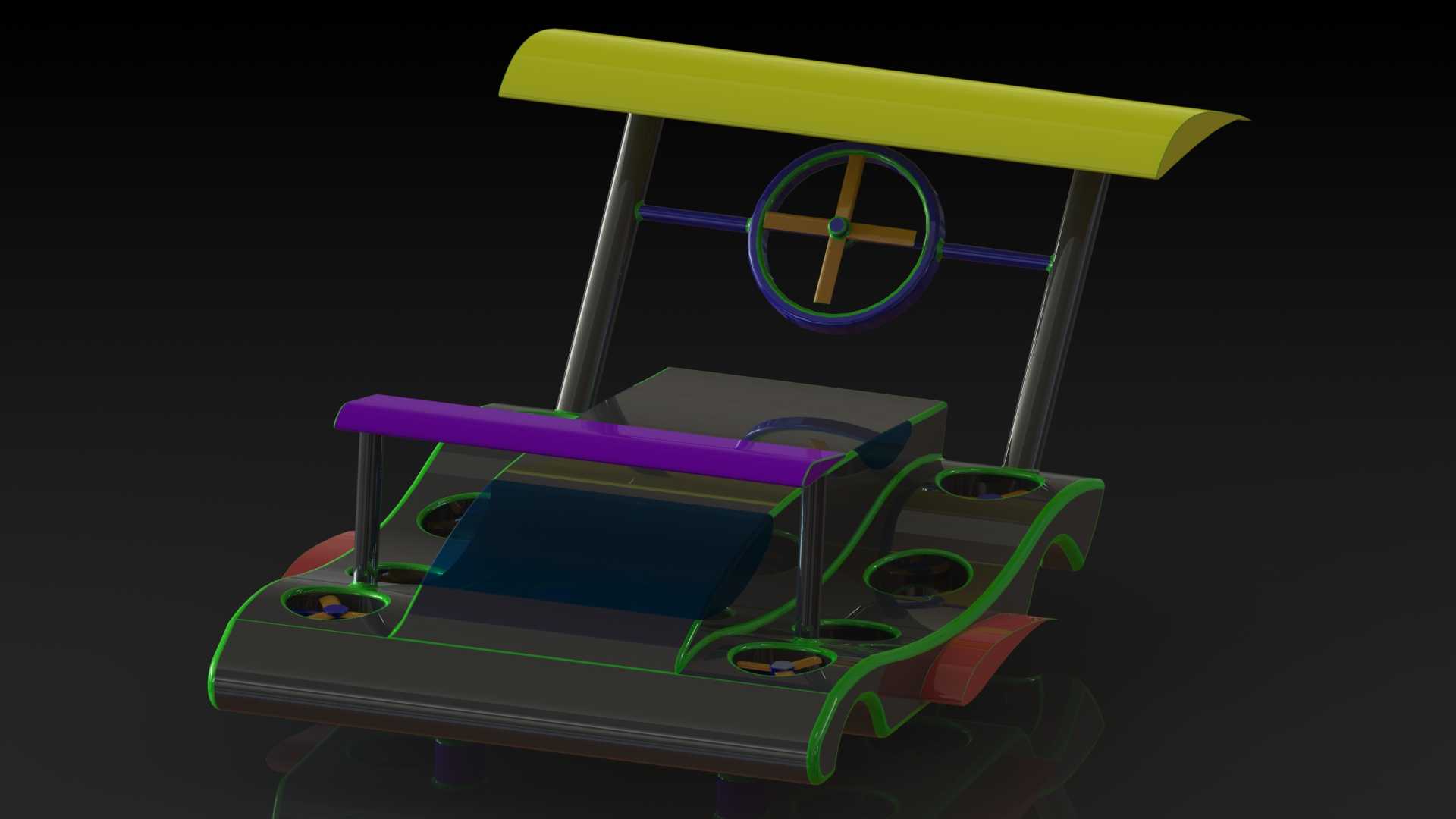

做这个结构的初衷,是验证小尺寸桌面级制作条件下,气垫悬浮+风扇推进的载具能不能实现完整的行进、转向功能,所有零件都控制在普通桌面FDM设备的成型尺寸边界内,不需要额外拼接大尺寸构件,打印完成后仅需简单装配就能完成功能验证。整个载具的动力单元一共配置9个轴流风扇,其中8个风扇分置在载具底盘的四周环形区域,这部分风扇的出风方向垂直向下,负责在底盘和承载平面之间形成稳定的高压气垫层,抵消载具自身重量实现悬浮效果,同时这8个风扇通过独立的风道隔板分隔,不同位置的风扇输出风量可以通过控制电路单独调节,当需要转向时,对应侧的风扇降低转速,另一侧保持额定输出,利用两侧气垫的压力差实现转向动作,不需要额外设置舵面或者转向轮结构,减少了活动零件的数量,降低装配复杂度和后期维护的工作量。剩下的1个风扇布置在载具尾部的中轴线位置,出风方向水平向后,负责提供载具向前行进的推力,推力大小通过风扇转速调节实现,配合转向侧的风量差控制,可以完成前进、转向、原地回转等基础行进动作。

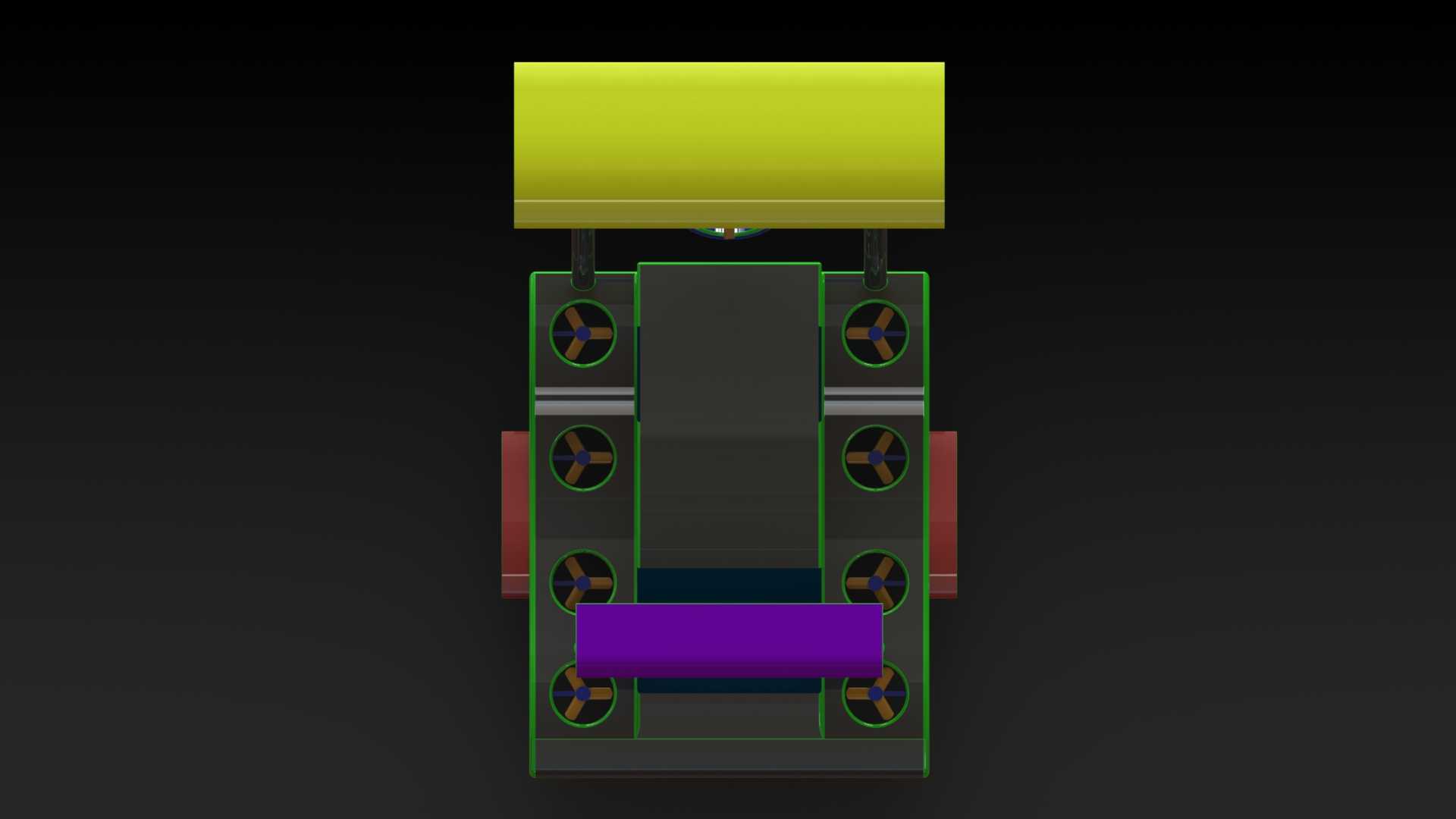

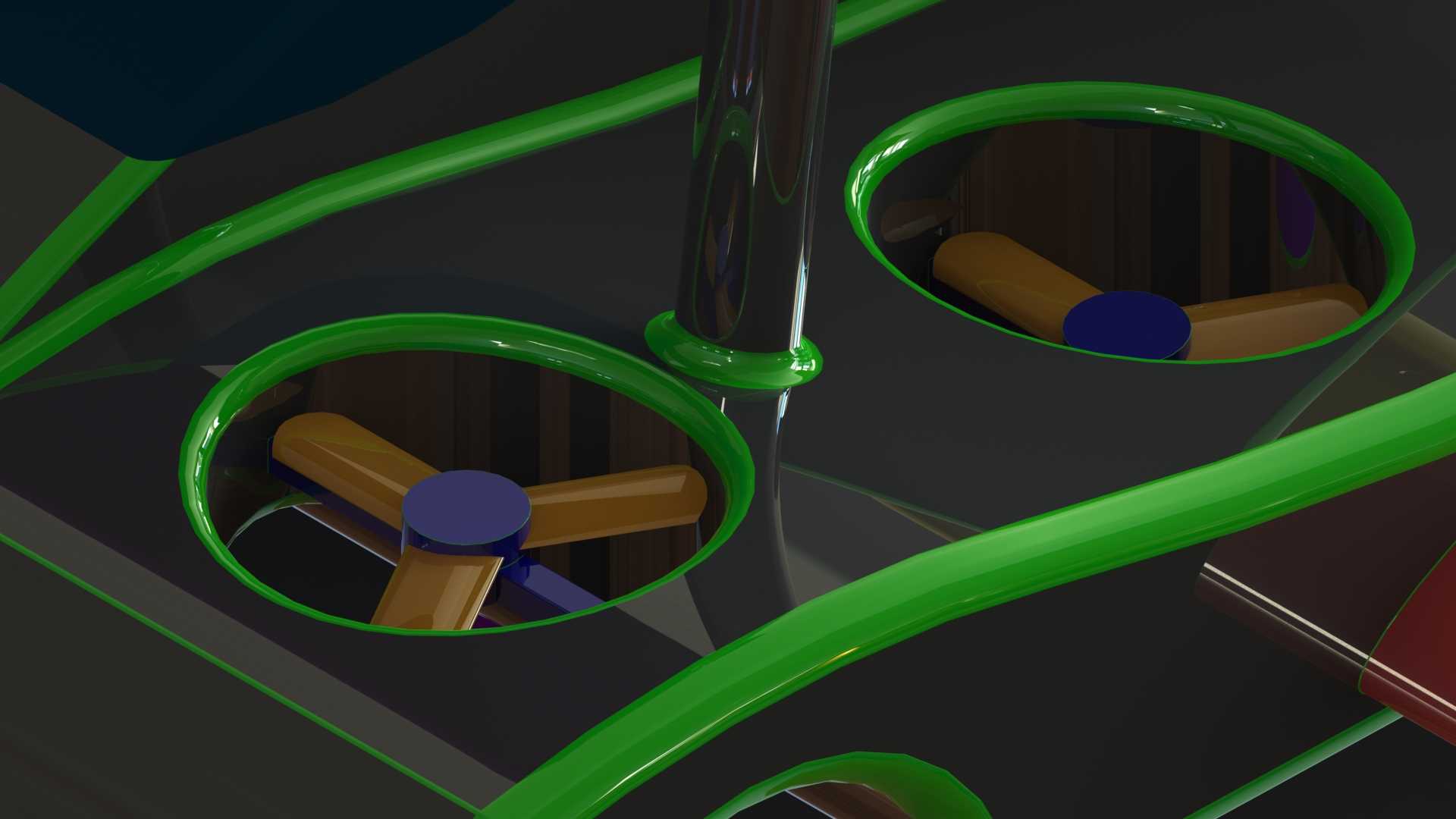

从结构布局来看,载具底盘采用了带围边的浅腔式设计,围边高度控制在5mm以内,既可以约束向下吹出的气流减少气压泄漏,提升气垫的悬浮效率,又不会因为围边过高导致载具整体重心上抬,影响行进过程中的稳定性。底盘上预留了9个风扇的安装位,每个安装位都设计了卡扣式固定结构,不需要额外使用螺丝或者胶水就能完成风扇的固定,安装位周边做了1mm的凸台加强,避免风扇长时间工作产生的振动导致安装位开裂。底盘上方设置了两层承载平台,下层平台靠近底盘位置,用来布置供电电池和控制电路,平台上预留了走线槽和电池绑带的固定孔位,电池重量集中在载具下部,进一步压低整体重心,减少悬浮行进时的侧翻风险。上层平台作为乘员或者载荷的承载区域,边缘做了凸起的挡边,避免放置的物件在行进过程中滑落。

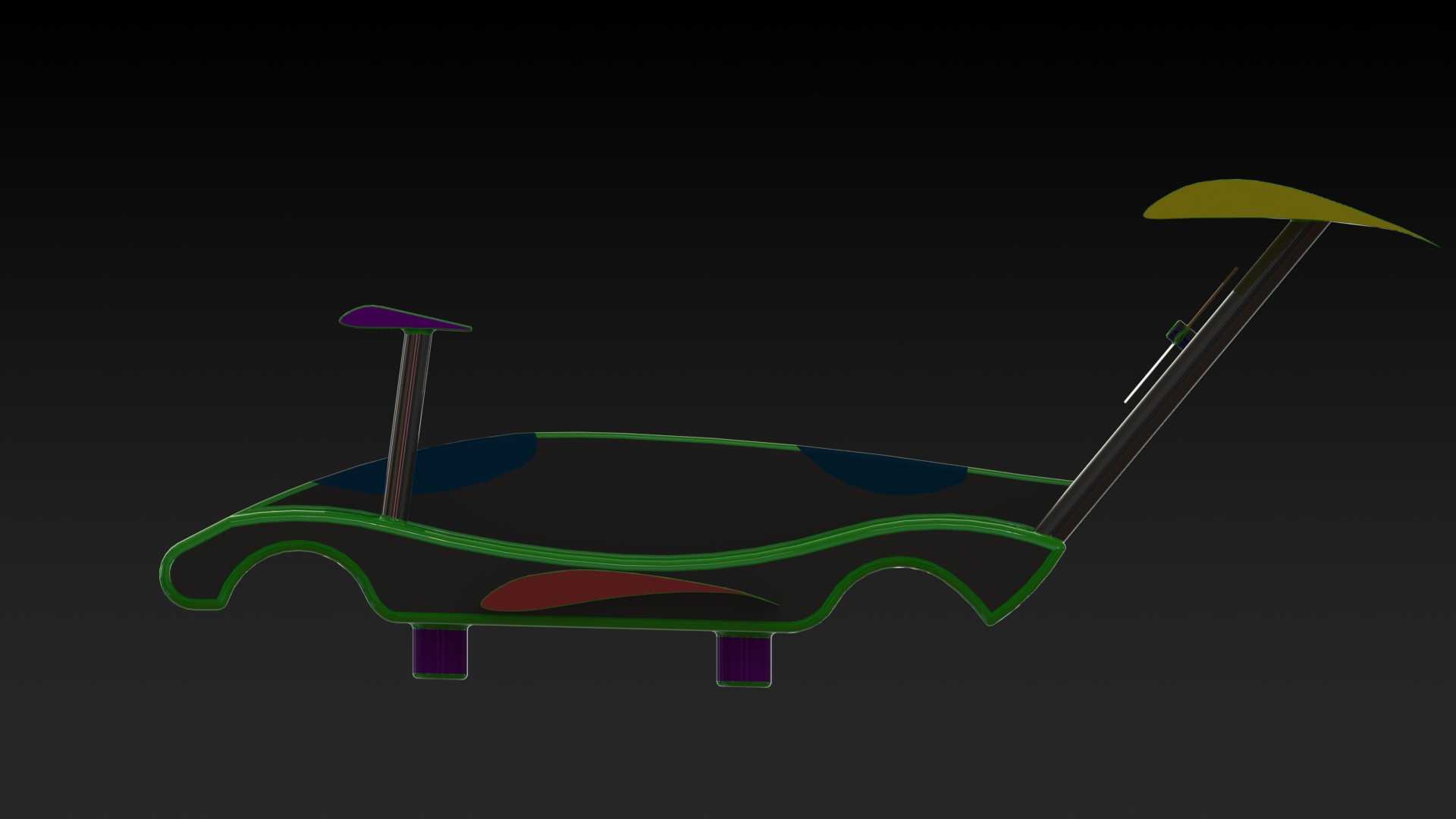

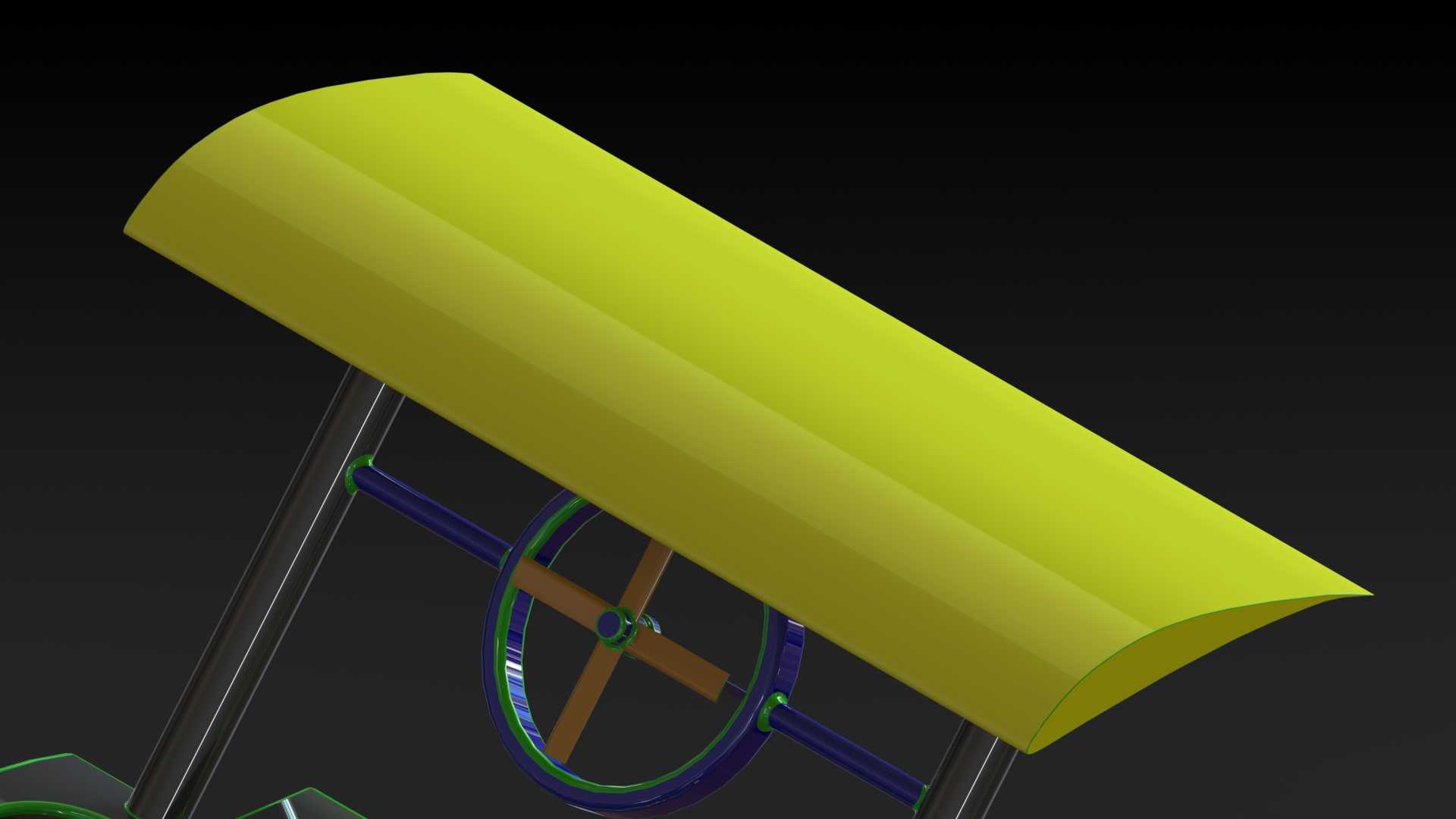

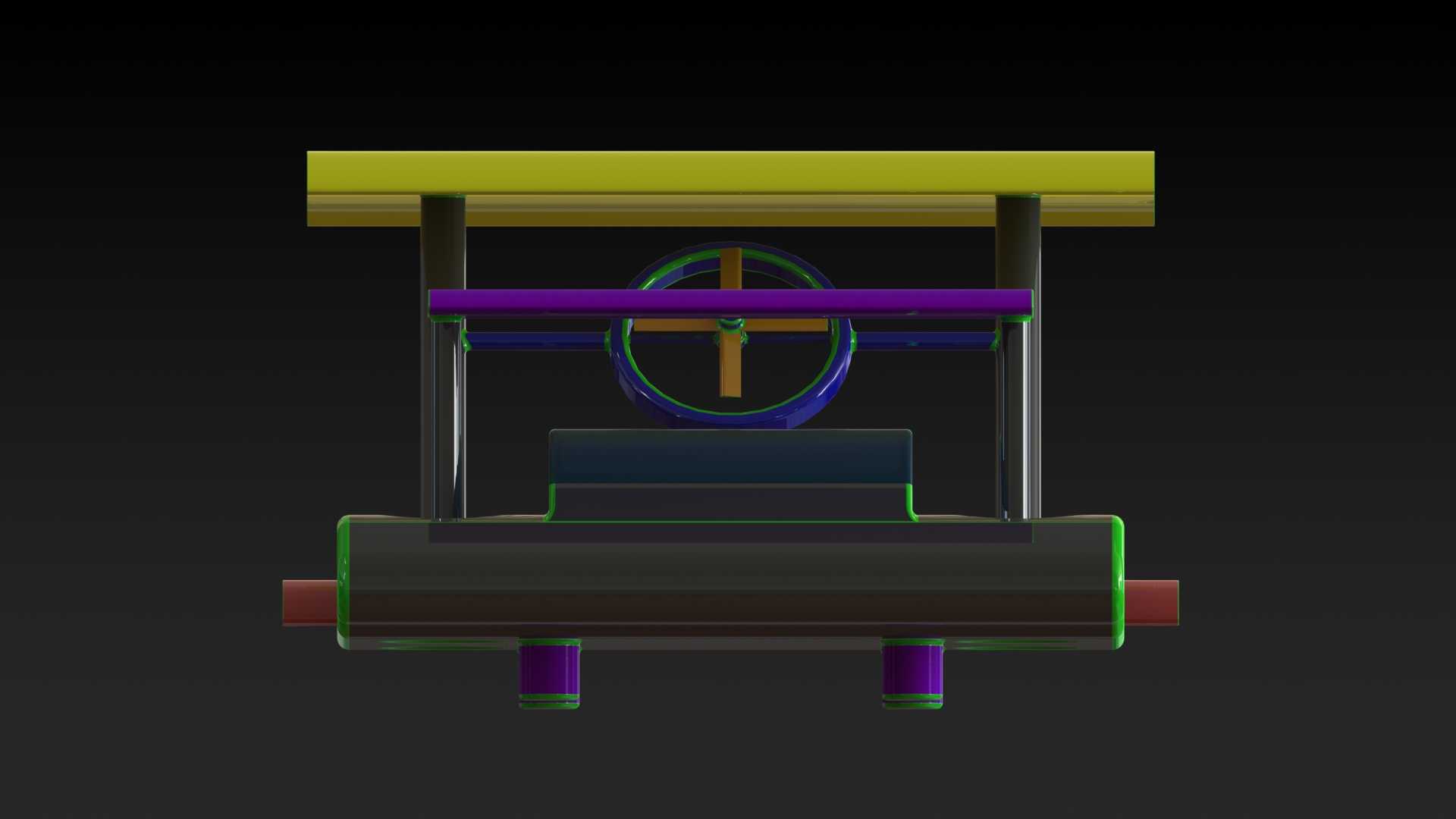

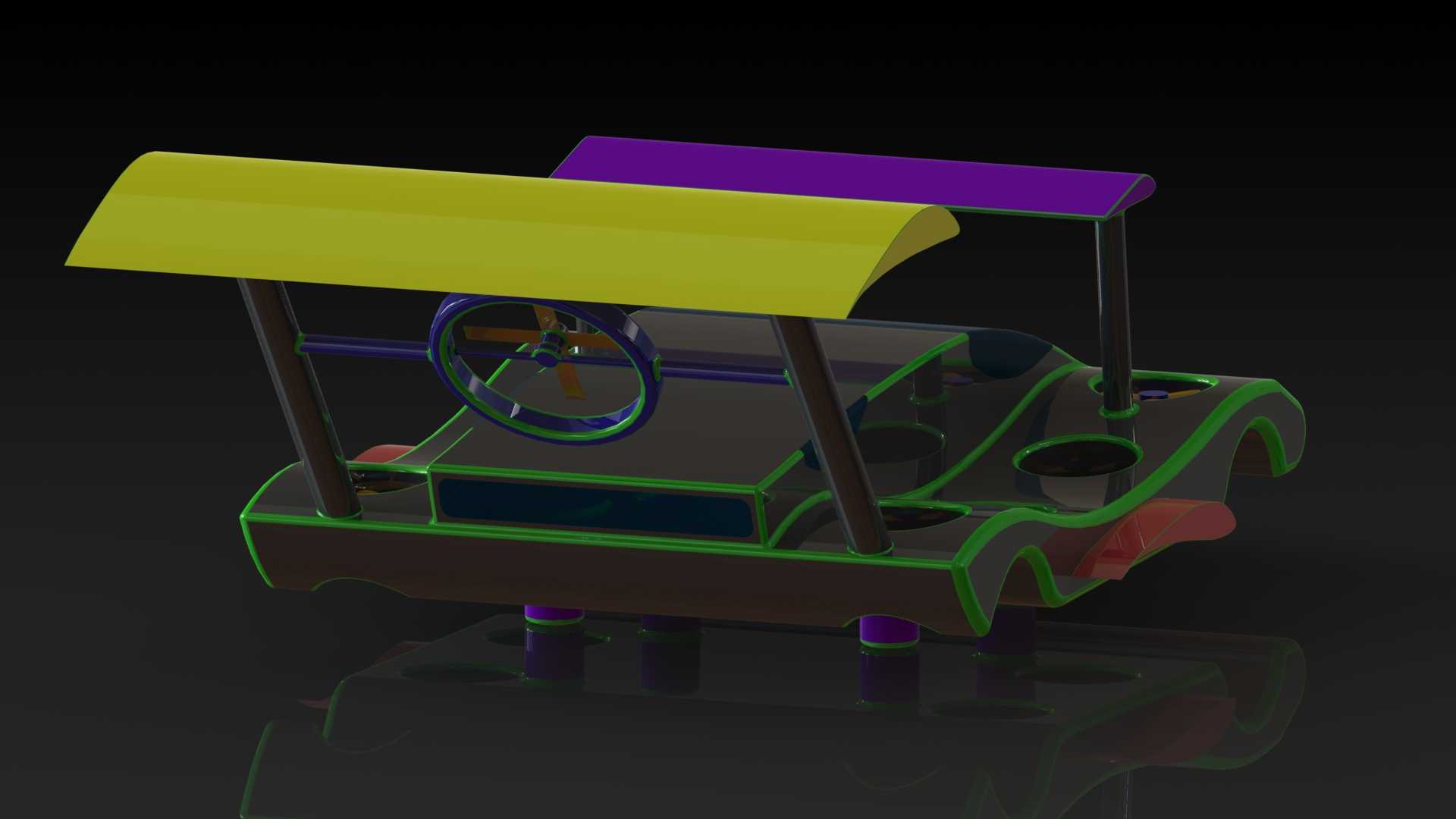

载具的上部设置了简易的顶棚结构,通过两根垂直的支撑立柱固定在底盘两侧,顶棚采用弧形流线造型,一方面可以阻挡上方的杂物落到风扇进风位置影响风扇工作,另一方面弧形结构可以减少行进过程中的空气阻力,提升推进效率。转向控制的模拟方向盘设置在驾驶位前方,通过横向的连接杆固定在两根支撑立柱之间,这个方向盘仅作为外观模拟结构,不参与实际的转向控制,实际转向动作通过电路调节各位置风扇的转速实现,方向盘的造型做了镂空处理,减少打印材料的消耗,同时降低整体重量。
在安装边界的控制上,整个载具的最大外形尺寸严格匹配普通桌面级3D打印机的成型幅面,所有零件拆分后都可以在单台设备上一次打印完成,不需要拆分后二次粘接,零件之间的配合公差控制在0.2mm,既可以保证装配时的顺畅度,又不会因为间隙过大导致结构松动。所有受力位置,比如支撑立柱和底盘的连接位、风扇安装位、顶棚固定位,都做了圆角过渡和加厚处理,打印时不需要额外设置支撑结构,减少打印后处理的工作量,同时提升结构的抗冲击能力。风道部分的内壁做了光滑过渡设计,没有直角或者突变的截面,减少气流在风道内的阻力,提升风扇的工作效率,降低工作时的气流噪音。
从实际应用场景来看,这个结构除了作为3D打印创意制作的验证案例,还可以作为小型气垫载具的原理验证模型,用来测试不同风扇布局、不同风道结构下的悬浮效率和转向灵敏度,也可以作为青少年科创教育的实操案例,让学习者直观理解气垫悬浮的原理、风扇推力的作用方式,以及多动力单元协同控制的逻辑。整个结构没有采用复杂的传动机构,所有动力都来自风扇的气流输出,零件数量少,装配难度低,即使是没有太多机械装配经验的制作者,也可以在短时间内完成组装和调试。在设计过程中特意规避了需要高精度加工的零件,所有结构件都可以通过普通FDM打印实现,不需要使用光敏树脂或者其他高精度打印工艺,降低了制作成本。底盘的气垫围边采用了柔性耗材兼容设计,如果使用TPU等柔性耗材打印围边部分,可以进一步提升围边和承载平面的贴合度,减少气压泄漏,提升悬浮高度,即使在稍微不平整的桌面或者地面上,也可以维持稳定的气垫效果。
