L型立式螺旋输送给料设备结构

项目分类:机械图纸 发布时间:2021-10-29 ID:349809
  • L型立式螺旋输送给料设备结构
  • L型立式螺旋输送给料设备结构
  • L型立式螺旋输送给料设备结构

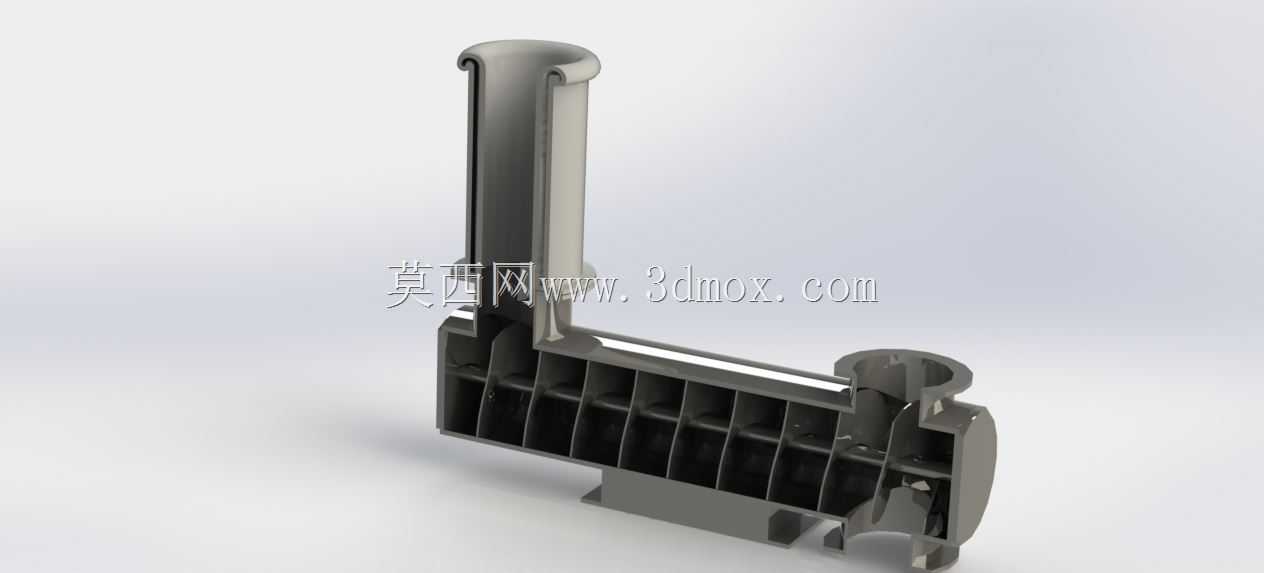

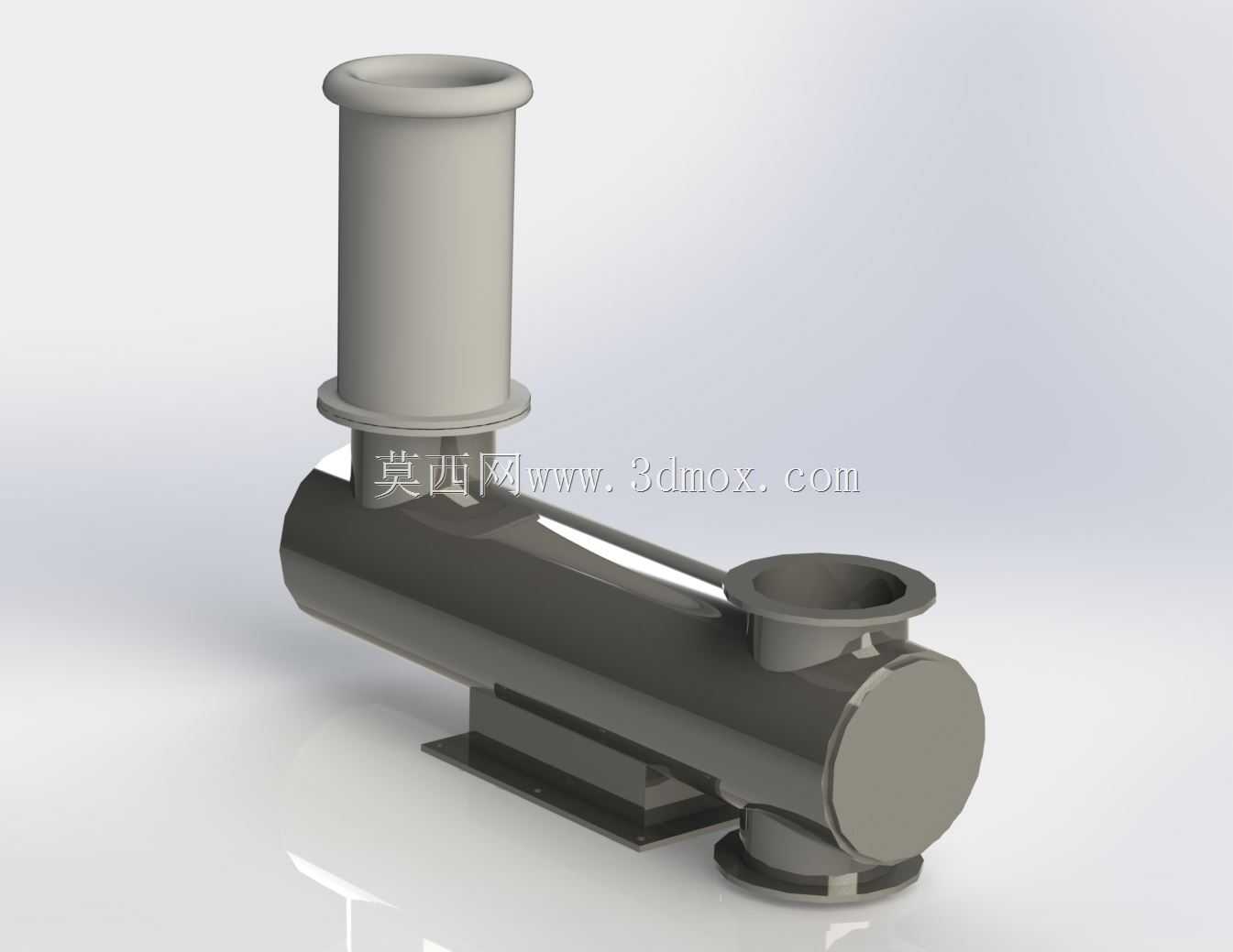

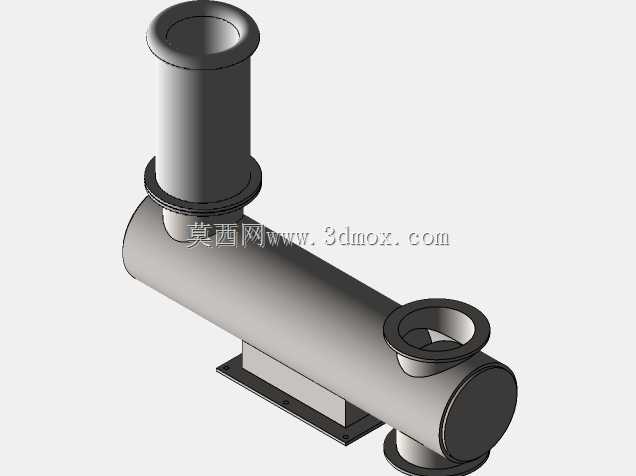

在散料处理的生产场景里,这类L型布局的螺旋输送结构常被用在空间受限的工位,用来完成粉体、小颗粒散料的垂直提升转水平输送作业,常见于食品加工、建材配料、化工原料输送的生产线中,替代传统两段独立输送机拼接的方案,减少中间转料的落料扬尘与物料残留问题。从结构设计来看,该设备采用一体式弯折壳体,垂直段与水平段的壳体通过圆弧过渡段衔接,避免了传统直角转接处的物料卡滞死角,壳体内腔的螺旋叶片在弯折段采用连续变向设计,保证物料在转向过程中不会出现堆积堵料的情况。壳体外侧设置的加强筋结构沿输送方向均匀排布,垂直段背部的竖向加强筋与水平段底部的横向支撑筋配合,既能够降低壳体壁厚实现轻量化,又可以承受满料输送时的物料侧压力,避免长距离输送段出现壳体变形,影响螺旋叶片与壳体内壁的配合间隙。设备的进料口设置在水平段的末端上方,采用法兰式连接结构,可直接对接上游料仓的出料口,出料口设置在垂直段的顶部侧方,同样采用标准法兰接口,方便对接下游的称重料斗、混合设备或者包装机进料端,安装时仅需通过水平段底部的安装支座完成固定,不需要额外搭建垂直段的支撑框架,对安装空间的高度与宽度要求更低,适合在老旧生产线改造、车间层高受限的场景下使用。螺旋轴的支撑采用两端轴承座加中间过渡支撑的结构,水平段末端设置带密封的深沟球轴承座,承受物料输送带来的轴向推力,垂直段顶部设置调心轴承座,补偿长轴加工带来的同轴度误差,弯折过渡处设置内置的耐磨支撑衬套,避免螺旋轴在高速运转时出现挠曲变形,刮蹭壳体内壁。壳体内部的螺旋叶片采用等螺距设计,针对不同物料特性可调整螺距与叶片厚度,输送磨琢性较强的物料时可在叶片边缘堆焊耐磨层,输送粘性物料时可将叶片表面做抛光处理减少物料粘附。设备的驱动单元可根据安装空间选择布置在水平段末端或者垂直段顶部,布置在水平段时可降低设备整体重心,提升运行稳定性,布置在顶部时可减少物料对密封件的侵蚀,适合输送细粉类易泄漏的物料。从安装边界来看,该结构的水平段长度可根据现场工位的距离调整,垂直段提升高度可根据上下游设备的高差定制,壳体的截面尺寸根据输送产能匹配,小产能场景下采用小直径壳体可节省安装空间,大产能场景下加大壳体直径配合大螺距叶片可满足每小时数十立方的输送需求。在实际使用中,这类一体式螺旋输送结构相比传统的斗式提升机,运行噪音更低,维护点更少,没有斗式提升机的料斗脱落、皮带打滑的故障风险,同时密闭式的壳体结构可避免输送过程中的物料洒落与粉尘外溢,满足车间的环保生产要求。设计建模过程中,需要重点校核弯折段的螺旋叶片导程变化,保证叶片在过渡段的曲面顺滑,避免出现叶片与壳体干涉的情况,同时要计算螺旋轴的临界转速,避免长轴在运转时出现共振,壳体加强筋的排布需要结合有限元受力分析,在满料载荷下将壳体的变形量控制在允许范围内,保证螺旋叶片与壳体内壁的间隙均匀,既不会因为间隙过小出现刮蹭,也不会因为间隙过大造成物料残留。
