反射式红外光电探测元件结构设计

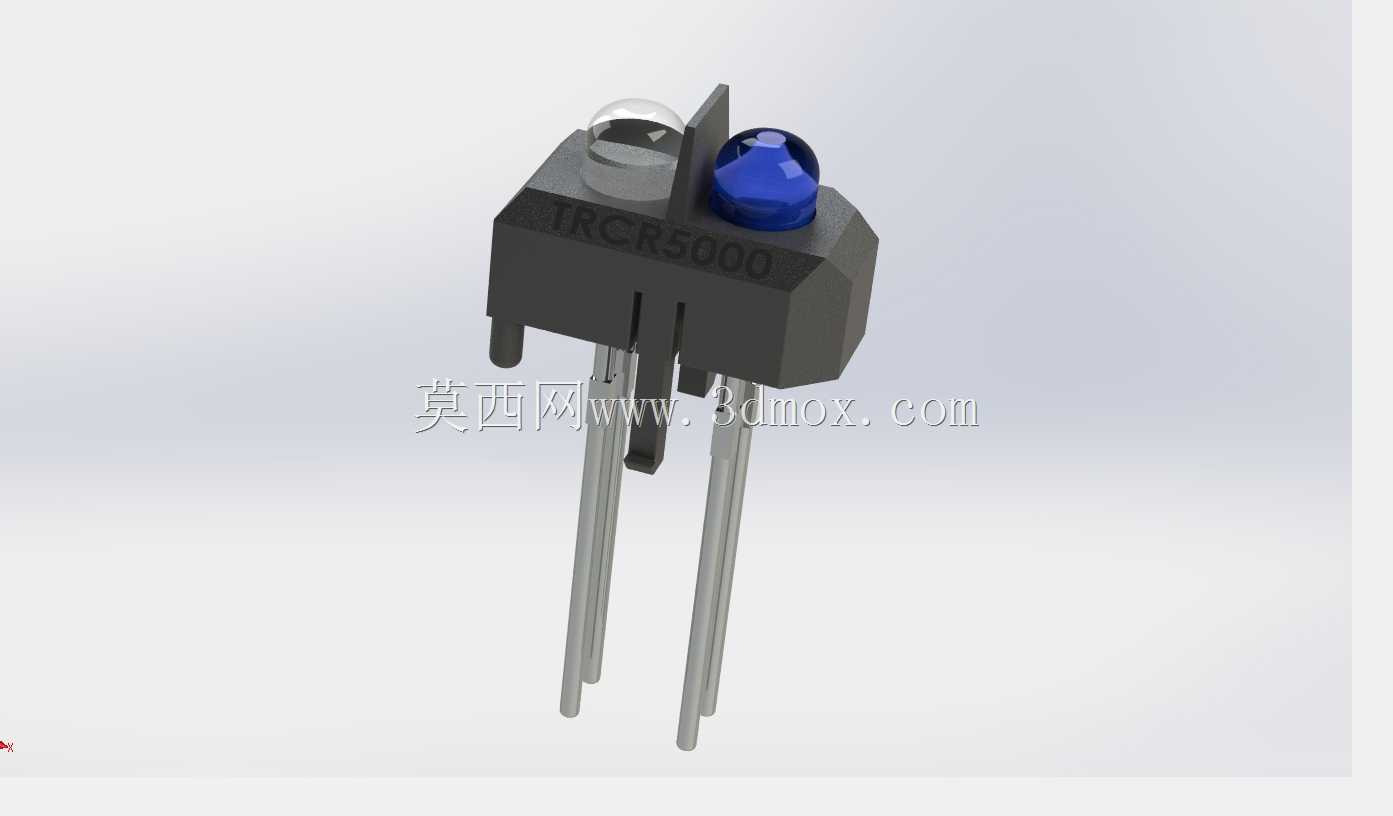

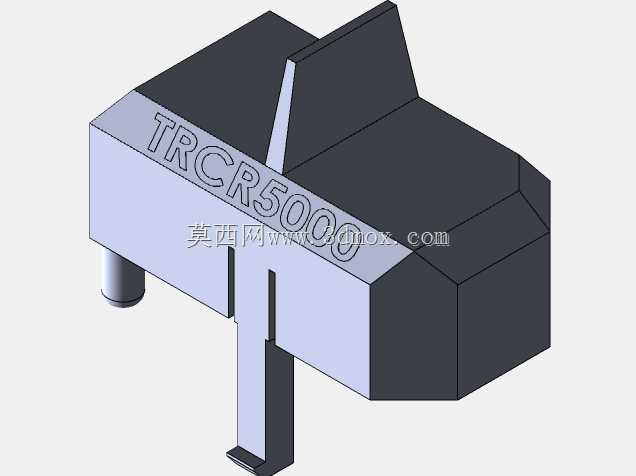

做小型自动化设备的工位检测、消费类电子的感应触发设计时，经常会用到这类反射式红外探测元件，相比对射式光电传感器，它不需要在被测物两侧布置收发端，单侧安装就能完成检测，在空间局促的设备内部、小型智能硬件的壳体里适配性更强。这款元件的核心结构是将红外发射管与接收管集成在同一黑色塑封基座内，发射端采用透明聚光封装，负责向外发射固定波长的红外光束，接收端搭配深色滤光封装，只对对应波段的反射红外光产生响应，能有效过滤环境中可见光、杂散光的干扰，避免误触发。从结构设计逻辑来看，塑封基座采用耐高温的工程塑料注塑成型，一方面为内部的芯片、引线框架提供绝缘防护，另一方面通过基座上的定位凸台，在PCB焊接时可以快速卡入对应开孔，保证元件插装高度、前后位置的一致性，避免批量生产时因为元件安装偏移导致的检测距离偏差。引脚采用标准直插式设计，三根引脚分别对应发射端正极、接收端集电极与公共接地端，引脚间距符合常规2.54mm网格PCB的布线规范，既可以手工焊接打样，也能适配波峰焊的批量生产工艺，引脚长度预留了足够的剪脚余量，不同厚度的PCB安装时都能根据实际需求调整焊接后的伸出长度。在实际应用场景中，这类元件常被用在智能小车的循迹模块上，通过检测地面黑白区域的红外反射率差异输出电平信号，为小车行走路径提供判断依据；也会用在打印机、复印机的纸张到位检测工位，当纸张经过检测区域时，纸张表面反射的红外光被接收管捕捉，就能输出纸张到位的触发信号，控制后续走纸机构动作；部分非接触式的接近感应场景，比如自动洗手液机的手部检测、小型设备的开盖检测，也会选用这类元件，依靠物体靠近时反射的红外光触发动作，不需要机械接触就能完成检测，使用寿命比机械触点开关更长。设计三维模型时，重点还原了塑封基座的外形轮廓、两个光学窗口的相对位置与凸台结构，引脚的直径、伸出长度与相对间距都按照实际元件的安装尺寸做了还原，在做PCB布局、设备整体装配干涉检查时，可以直接调用这个模型进行装配验证，提前排查元件与周边结构件的空间冲突，避免实际打样后出现元件装不下、光学窗口被结构件遮挡的问题。需要注意的是，这类元件的检测距离与发射管的工作电流、接收端的分压电阻参数直接相关，结构设计时要保证光学窗口前方没有半透明的结构遮挡，同时要预留出足够的光线发射与反射空间，避免结构件本身的反光导致接收管持续误触发；如果是在强光环境下使用，还可以在元件外围增加黑色的遮光罩结构，进一步降低环境光线对检测精度的影响。模型的外形尺寸完全参照量产元件的实际规格绘制，基座的安装定位凸台尺寸、引脚的位置公差都控制在常规电子元件的允许误差范围内，在做结构设计时，可以直接以这个模型的安装孔位作为PCB开孔、结构限位的设计参考，不需要额外再去核对元件规格书的安装尺寸，能减少结构设计阶段的尺寸核对工作量。
