钻孔加工用模具三维结构设计

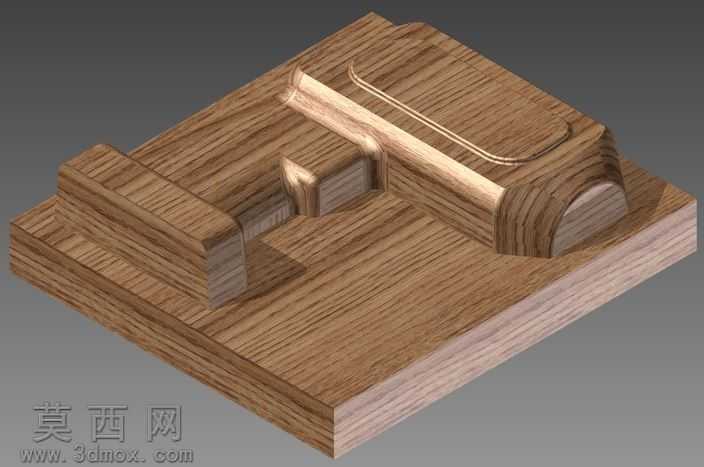

本作品为钻孔加工工序专用的模具三维结构设计，整体采用一体化建模思路完成，首先在三维建模环境中完成模具基准坐标系的搭建，以模具底板的下表面为装配基准面，依次向上构建模架基体、成型型腔、钻孔导向结构等核心组成部分。建模过程中优先采用参数化草图驱动特征的方式，先绘制模具底板的二维轮廓草图，通过拉伸凸台命令生成厚度均匀的模座基体，保证模座的平面度公差符合机械加工的装夹要求，模座四个边角预留有标准的装夹定位槽，可直接适配常规机床的工作台装夹尺寸，无需额外制作转接工装。在模座上方的成型结构部分，针对待加工工件的外形轮廓构建了仿形定位型腔，型腔的曲面部分采用放样凸台与边界曲面结合的方式生成，保证曲面过渡顺滑无棱角，避免工件装夹过程中出现磕碰划伤，同时型腔与工件的配合间隙控制在合理公差范围内，确保钻孔加工时工件不会出现位移偏移。针对钻孔工序的加工需求，在模具对应位置设计了一体式的钻孔导向凸台结构，凸台部分采用拔模特征处理，既保证了钻孔时刀具的导向精度，也方便加工完成后工件的快速脱模。材质渲染阶段，为模具整体赋予了金属模具钢的哑光金属材质，调整材质的粗糙度与反光参数，还原真实模具的金属质感，同时对型腔与凸台的配合面做了细微的纹理处理，模拟实际加工后模具表面的磨削纹理，提升渲染效果的真实度。结构设计上充分考虑了SOLIDWORKS与CAM加工的适配性，所有特征均保留完整的建模参数，可直接导入CAM编程环境生成钻孔、铣削的加工刀路，无需进行模型破面修复。模具的各个结构之间采用圆角过渡处理，避免应力集中问题，提升模具的整体使用寿命，同时在非配合面做了轻量化的结构优化，在保证模具整体刚性的前提下减少冗余材料，降低模具的整体重量，方便生产现场的搬运与装夹操作。整个建模过程严格遵循机械设计的公差配合要求，所有定位尺寸、配合尺寸均标注清晰，可直接用于后续的工程图生成与实际加工生产。
