双腔结构防滑自行车脚踏结构设计

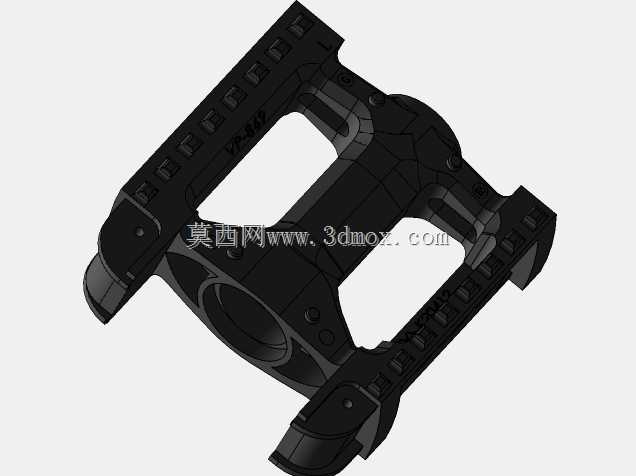

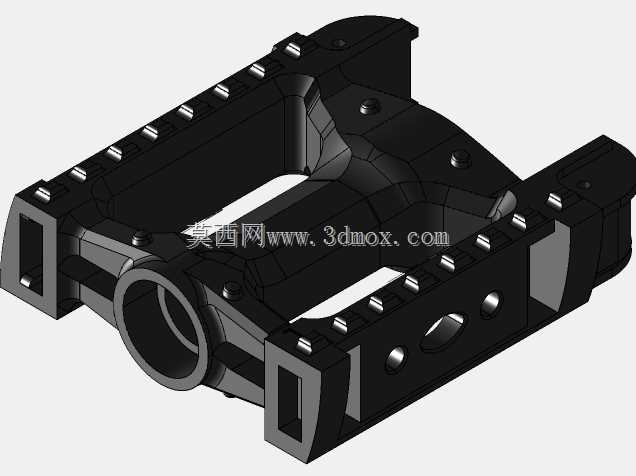

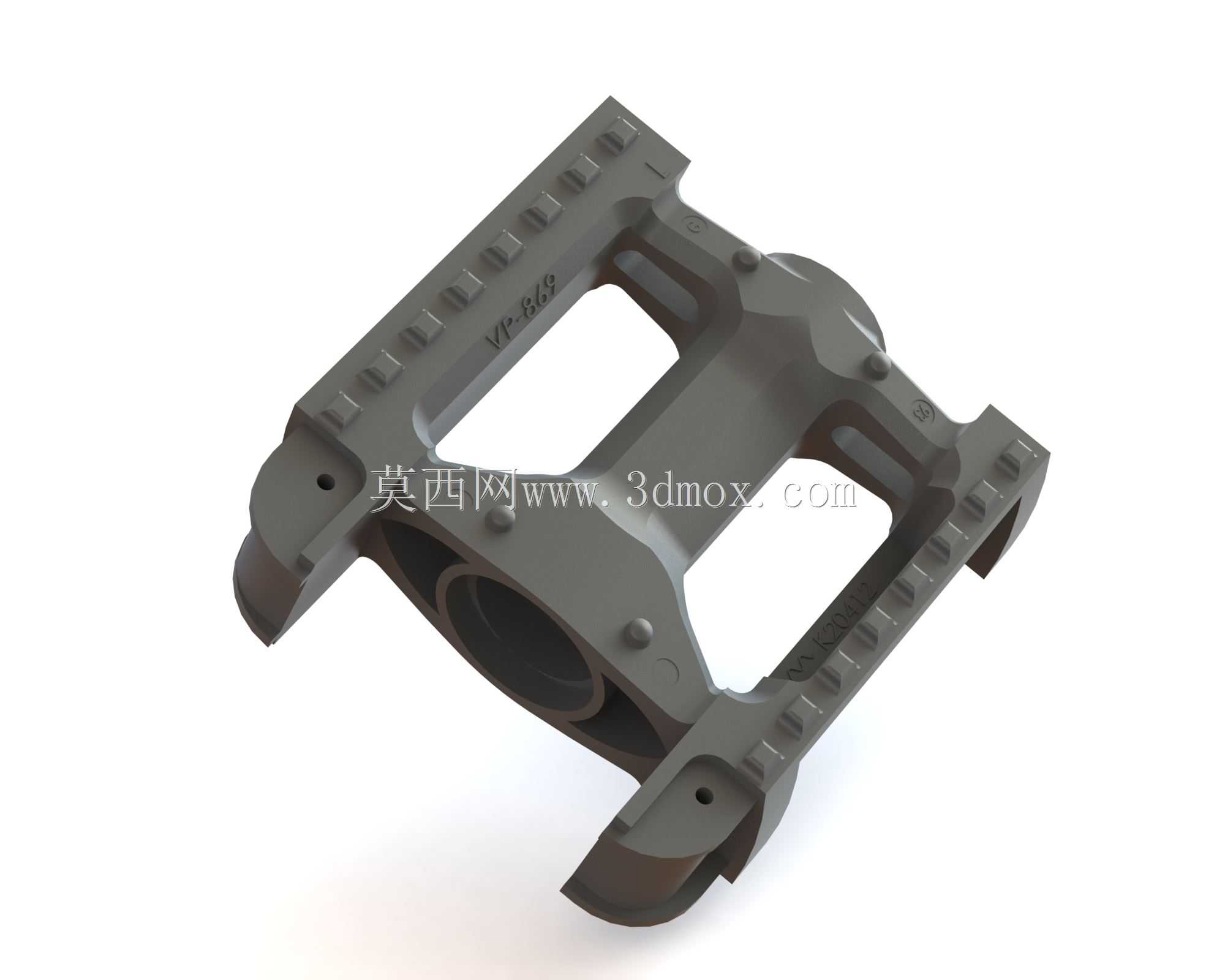

日常通勤、山地越野等不同骑行场景下，脚踏作为骑行过程中直接承接脚部施力的核心接触部件，其结构设计直接决定了力传递效率、骑行安全性与长时间踩踏的舒适度。这款双腔结构的脚踏在结构布局上采用了对称式双腔体镂空设计，区别于传统实心脚踏或单腔体结构，双腔布局在保证整体结构强度的前提下，大幅降低了脚踏自身重量，同时镂空腔体可以在雨天骑行时快速排走踩踏面积攒的雨水，在泥泞路段骑行时也能及时排出卡入踏板缝隙的泥沙，避免泥沙堆积导致的防滑齿堵塞、脚部打滑问题。

从功能特性来看，踏板两侧的踩踏面均设置了连续排布的凸起防滑齿，齿形高度经过实际骑行测试优化，既不会因为齿高过高硌伤鞋底、影响长时间踩踏的脚感，也不会因为齿高不足导致湿滑路面或发力踩踏时出现脚部滑脱的风险。防滑齿沿踏板长度方向等距排布，覆盖整个踩踏接触区域，不管是骑行者采用前脚掌发力的标准骑行姿势，还是中途调整脚位用足中位置踩踏，都能获得足够的接触摩擦力。踏板中部的主轴安装位采用了加厚的环形支撑结构，主轴安装孔的同轴度公差控制在0.02mm以内，保证脚踏转动时的同心度，避免高速踩踏时出现踏板晃动、异响的问题，同时环形支撑结构向两侧腔体延伸出加强筋，将踩踏时的集中载荷均匀分散到整个踏板框架上，避免局部应力集中导致的踏板断裂风险。

在安装边界设计上，这款脚踏的主轴连接端采用了自行车行业通用的标准螺纹接口，适配绝大多数民用自行车、山地车、公路车的曲柄安装位，不需要额外改装即可直接替换原有脚踏。踏板整体的外形尺寸经过人体工学优化，踩踏面宽度控制在合理区间，既保证了足够的脚部接触支撑面积，降低长时间踩踏时的脚部压强，提升长途骑行的舒适度，也不会因为宽度过大导致转弯时踏板剐蹭地面，影响骑行通过性。踏板两端的边角做了圆弧过渡处理，避免意外摔车时尖锐边角对骑行者造成磕碰伤害，同时圆弧过渡也能减少踏板剐蹭障碍物时的卡滞风险。

从设计思路层面，这款双腔脚踏的结构设计充分平衡了强度、重量与使用可靠性三者的关系。传统实心脚踏虽然结构强度高，但自重较大，会增加骑行过程中的无效重量，尤其是高频踩踏时，脚踏自重带来的往复惯性力会额外消耗骑行者的体力；而部分过度追求轻量化的超薄镂空脚踏，往往存在结构强度不足的问题，在大力踩踏或者受到侧向冲击时容易出现断裂、变形的问题。这款双腔结构通过腔体内部的加强筋布局，在壁厚控制在合理范围的前提下，让整体结构的抗扭强度、抗冲击强度都能满足山地越野、日常通勤等多场景的使用需求，踩踏时的形变量控制在极小范围内，保证力传递的直接性，不会因为踏板形变卸力。

在实际使用场景中，这款脚踏可以适配城市通勤车、入门级山地车、休闲公路车等多种车型，不管是日常上下班通勤、周末近郊骑行，还是轻度越野骑行都能适用。踏板表面的防滑结构适配普通休闲鞋、专业骑行锁鞋之外的各类日常鞋款，不需要骑行者专门配备专业骑行鞋即可获得稳定的踩踏接触，降低了日常使用的门槛。双腔结构的内部空腔在加工时可以适配一体压铸、CNC精加工等多种加工工艺，不管是采用铝合金压铸成型还是工程塑料注塑成型，都能保证结构的成型精度，减少后续加工工序，降低生产制造成本，同时结构的对称性设计也让左右脚踏可以共用主体结构模具，只需要调整螺纹旋向即可区分左右侧，进一步降低了生产环节的模具投入成本。

在细节设计上，踏板的主轴安装位预留了标准的轴承安装位，可以适配培林结构或者滚珠结构的转动组件，生产厂商可以根据产品定位灵活选择转动组件配置，覆盖不同价位段的产品需求。踏板外侧的端面做了加厚处理，在骑行过程中如果踏板意外碰到路沿、石块等障碍物，加厚的端面可以承受侧向冲击，避免腔体结构直接受冲击出现开裂。踩踏面的防滑齿采用了渐变高度设计，靠近踏板中部的位置齿高略低，边缘位置齿高略高，既保证了脚位在踏板中部时的踩踏舒适度，也能在脚位出现偏移时通过边缘更高的防滑齿限制脚部滑动，避免脚从踏板上滑脱。
