自行车倒刹花鼓制动结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:350039
  • 自行车倒刹花鼓制动结构设计
  • 自行车倒刹花鼓制动结构设计
  • 自行车倒刹花鼓制动结构设计

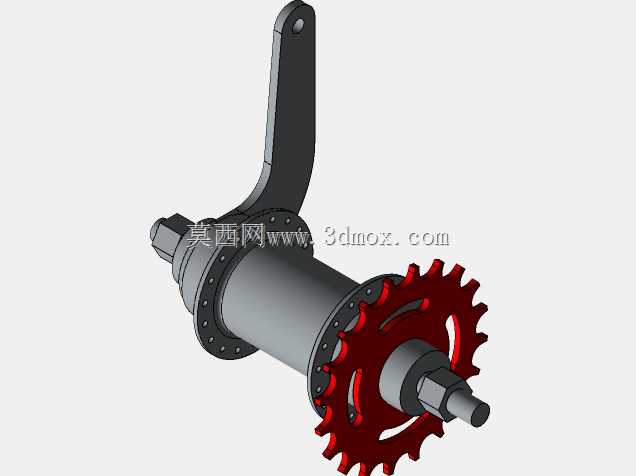

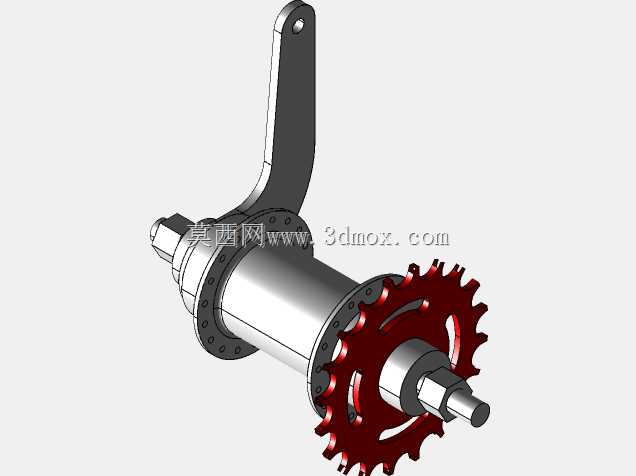

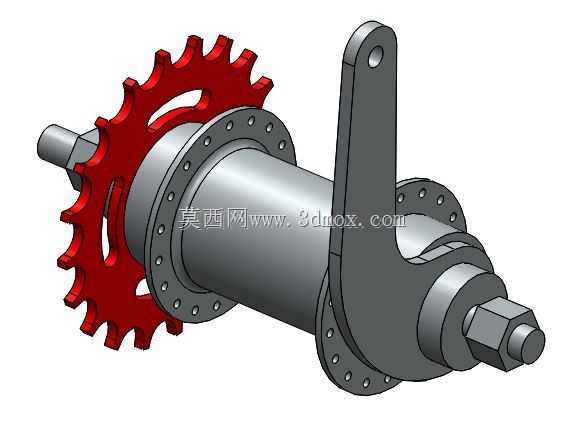

这套结构是民用通勤自行车常用的倒刹制动核心组件,日常在城市通勤车、复古休闲单车、共享单车上都能见到它的应用,和常见的钳形刹、碟刹不同,它不需要额外的刹车手柄、拉线或者油管,完全集成在后轮花鼓内部,骑行者只需要反向踩踏脚踏,就能触发制动动作,操作逻辑简单,日常使用几乎不需要额外维护拉线、来令片这类易损件,很适合高频使用的通勤场景。从结构功能来看,整个组件以花鼓筒体为核心承载基体,筒体两端加工有标准的辐条孔位,孔位沿法兰盘圆周均匀排布,适配常规36孔辐条的轮组编法,安装时需要匹配对应孔数的车圈,辐条交叉编法能保证轮组的径向和侧向刚度,满足日常通勤的承载需求。花鼓内部集成了棘轮制动机构,正向踩踏时,棘轮带动花鼓筒体同步转动,驱动后轮向前行进,此时制动机构处于完全脱开的状态,不会产生额外的转动阻力;当骑行者反向转动脚踏时,飞轮带动内部的制动楔块动作,撑开内部的制动蹄片,贴合花鼓内壁产生摩擦力,同时伸出的刹车臂需要固定在自行车后叉的预留安装位上,提供制动反力矩,避免花鼓壳体跟转,这个反力矩的大小直接决定了制动效果,设计时刹车臂的安装孔位需要和后叉的安装点精准匹配,避免安装后出现别劲、制动卡滞的问题。设计过程中首先要确定花鼓的轴心直径,常规通勤车的后轴采用标准M10或者M12的轴杆,轴杆两端的螺纹需要匹配标准的轴挡、螺母,方便轮组的安装调试,两端的轴碗需要和钢珠、轴挡配合,保证转动的顺滑度,钢珠的排布需要预留合理的间隙,既不能过紧导致转动阻力大,也不能过松出现轮组晃量。飞轮部分采用单速飞轮结构,齿形适配常规1/2*1/8规格的单速链条,齿数根据整车的传动比需求设定,日常通勤常用的16T到20T齿数都能适配,飞轮和花鼓内部的驱动棘爪配合,保证正向传动的可靠性,反向转动时的行程需要控制在合理范围,一般脚踏反向转动15到20度就能触发制动,避免空程过大导致制动反应滞后。刹车臂的长度和角度也经过反复校核,臂长过短会导致制动时需要的反力过大,手感偏硬,臂长过长则容易在骑行过程中碰到辐条或者车架,安装端的固定孔需要匹配后叉的安装螺栓尺寸,一般采用M6或者M8的螺栓固定,固定后需要保证刹车臂不会随花鼓转动,同时预留一定的摆动间隙,避免轮组转动时刹车臂和花鼓产生运动干涉。外形尺寸方面,花鼓筒体的直径控制在常规后花鼓的尺寸范围内,不会和后叉的开档尺寸产生冲突,常规通勤车后叉开档为110mm到120mm,这套结构的花鼓两端轴肩距离刚好适配这个开档范围,不需要额外调整车架。两端的法兰盘直径和常规花鼓一致,编圈时不需要特殊长度的辐条,通用的辐条就能完成装配。飞轮的齿顶圆直径和常规单速飞轮一致,链条安装后不会和车架后下叉产生摩擦,刹车臂的延伸方向朝向车架后叉的安装点,安装后不会突出到车架外侧,避免骑行过程中碰到骑行者的腿部或者外界障碍物。实际装配时需要注意内部制动蹄片的摩擦材料厚度,磨损到极限位置时需要及时更换,不过日常通勤使用场景下,这套制动结构的寿命能达到几万公里,远高于拉线式刹车的易损件更换周期。轴挡的预紧度需要调整到合适的范围,保证轮组转动顺滑没有旷量,同时制动机构内部需要填充适量的润滑脂,既保证内部楔块动作灵活,也避免润滑脂沾到制动摩擦面上导致制动打滑。和碟刹结构相比,这套倒刹结构没有外露的碟片、卡钳,不会出现碟片沾油、变形导致的制动失效问题,雨天使用时也不会因为碟片沾水出现制动距离骤增的情况,整体结构封闭性好,泥水、灰尘很难进入内部,日常使用只需要定期给轴档部位补充润滑脂即可,非常适合日常代步的通勤车辆使用,很多城市的公共租赁自行车都采用这类结构,就是看中它低维护、高可靠性的特点。
