车载铝合金驻车支撑锁止结构设计

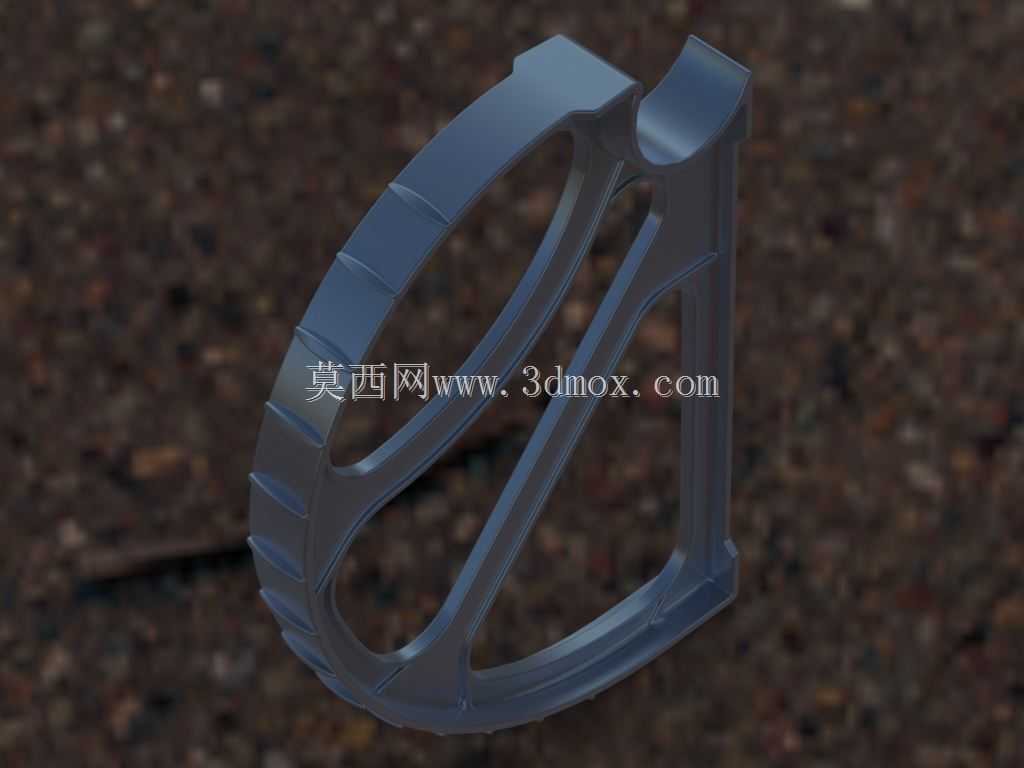

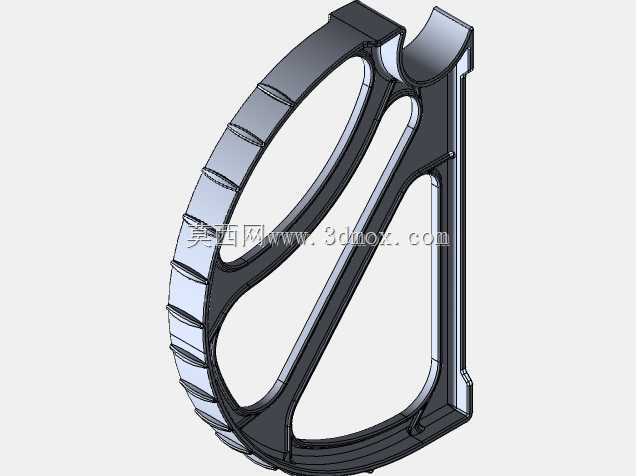

该支撑结构主要适配重载越野车辆户外驻车场景，在非铺装路面、松软砂石或草地环境驻车时，可替代传统驻车制动的单一受力模式，避免车辆长时间停放时轮胎持续受侧向力产生形变，同时在坡度路面驻车时提供额外的防溜支撑，补足驻车制动在极端路面的受力短板。结构整体采用镂空框架式设计，主体受力路径沿支撑立柱向底部弧形承力爪均匀分散，避免应力集中在单一支点。材料选用6063铝合金，兼顾结构强度与轻量化需求，整体重量控制在单人可徒手操作的区间，无需额外辅助工具即可完成架设与收纳。

从实际使用逻辑出发，结构上端设置与车辆底盘横梁匹配的卡接接口，接口处预留2mm的装配间隙，适配不同厚度的底盘方钢横梁，安装时无需对原车底盘进行打孔改装，直接卡入横梁后通过侧面的锁止销完成固定，锁止销采用弹簧顶珠结构，插拔过程无卡顿，架设单组支撑的耗时可控制在30秒内。底部的弧形齿状承力爪为核心受力部件，齿尖做15度倒角处理，接触地面时可嵌入松软表层10-15mm，在硬质铺装路面使用时，齿面的平面段可完全贴合地面，不会刮伤沥青或混凝土路面，承力爪的弧形轮廓适配不同高度的驻车落差，当车辆停放在有5度以内侧倾的路面时，支撑结构可自动适配接地角度，无需额外调整垫片找平。

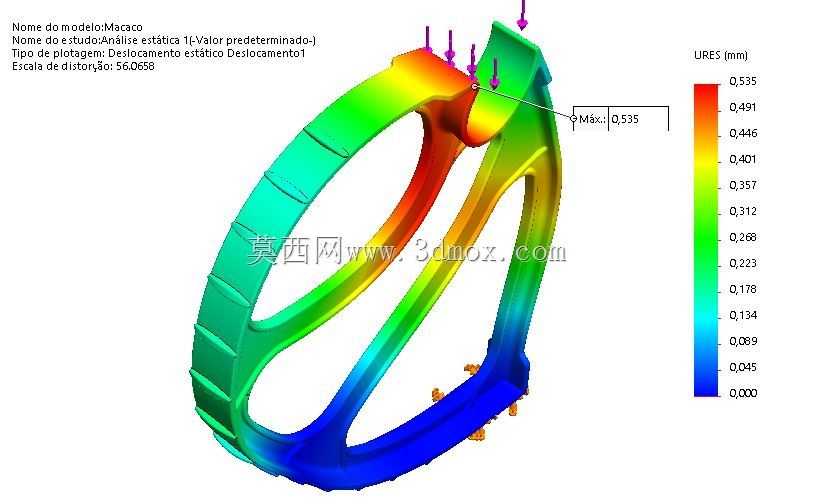

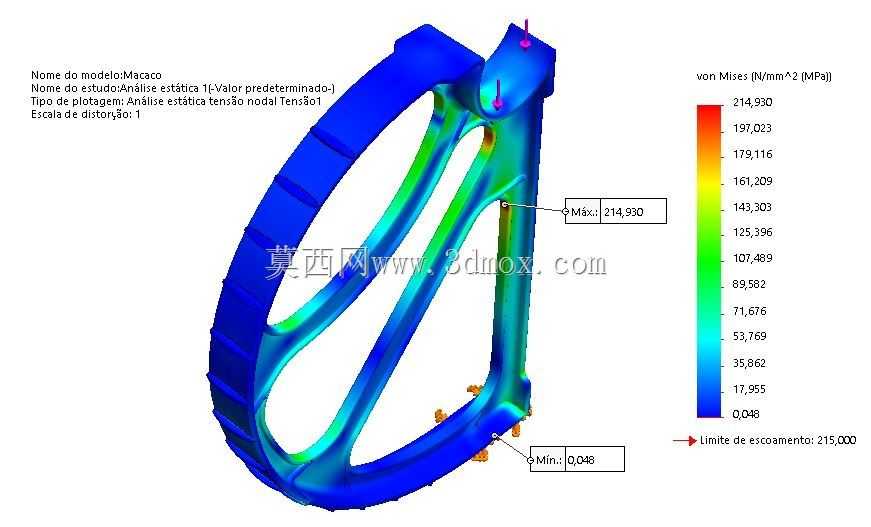

结构的受力校核按照800千克英尺的静态承重标准设计，支撑立柱采用双筋条加强结构，两条加强筋沿受力方向呈三角分布，将上端载荷直接传导至底部承力爪的两个端点，中间镂空区域既减少了材料用量，也可作为手提位方便操作人员搬运。在细节处理上，所有棱边均做R3圆角处理，避免操作过程中划伤手部，表面采用硬质阳极氧化处理，可抵御户外泥水、砂石的磨损，长期使用不会出现锈蚀或涂层脱落问题。

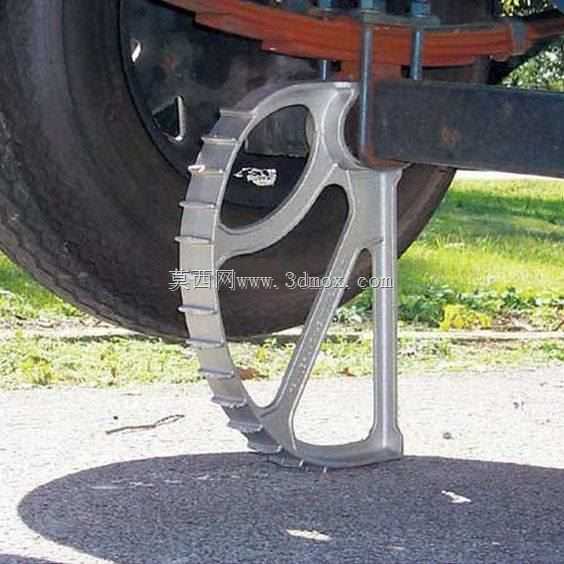

从安装边界来看，该支撑结构适配底盘横梁距地面高度350mm-520mm的车型，收纳时可直接固定在车辆底盘的备用挂件位置，不占用后备箱储物空间，单组结构的最大承重可满足单侧轮组的驻车载荷需求，常规使用时搭配两组分别支撑在后桥两侧横梁位置，即可实现车辆长时间户外停放的稳定支撑，在更换轮胎的场景下，也可作为辅助支撑配合千斤顶使用，避免千斤顶泄压导致的车辆下坠风险。

设计过程中针对不同路面的接地压强做了专项优化，承力爪的接地总面积控制在120平方厘米，在松软草地驻车时接地压强低于0.06MPa，不会出现支撑结构下陷的问题，在冰雪路面使用时，齿尖可嵌入冰面形成额外抓附力，避免支撑侧滑。结构的活动部件无额外易损件，所有铰接位置均采用一体成型的铝合金轴套，无需定期加注润滑脂，在-40℃到60℃的环境温度区间内均可正常使用，不会因低温出现材料脆化或高温出现结构形变。
