工业设备操控驾驶室吊挂支架结构

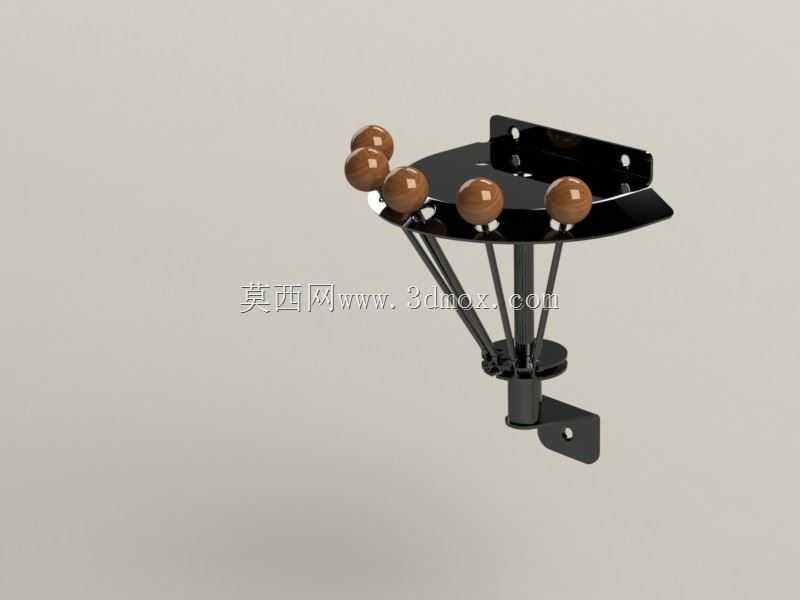

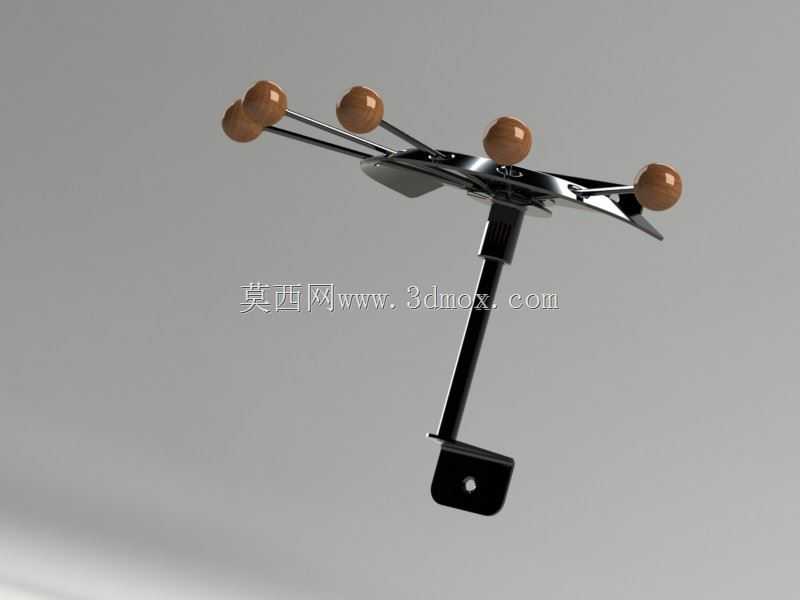

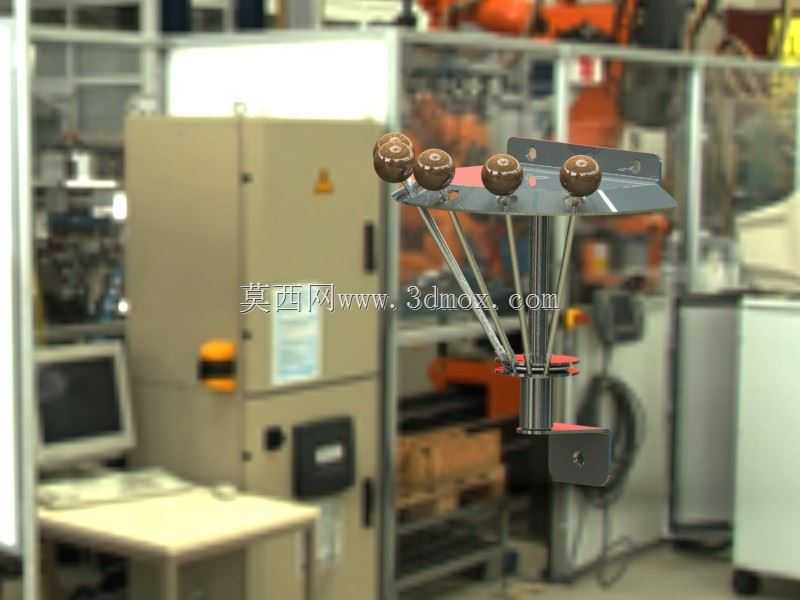

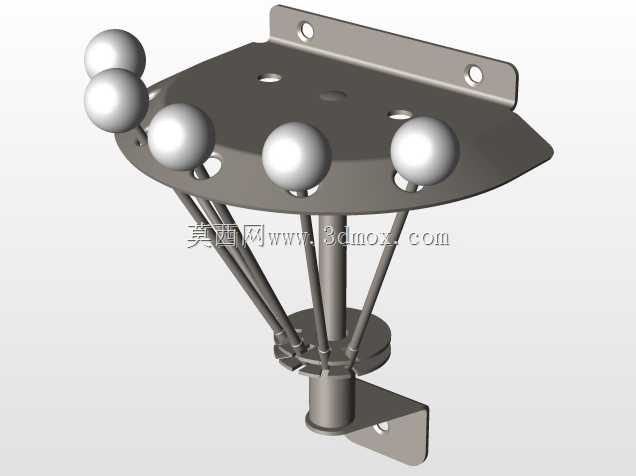

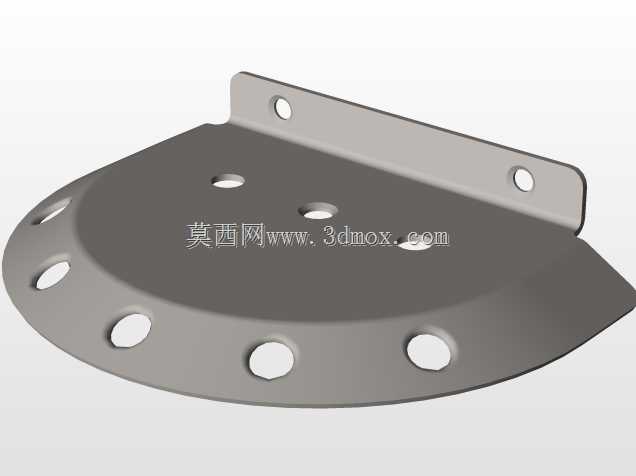

该吊挂式操控支架多用于工业生产现场的设备操作工位，常见于自动化生产线、大型加工设备旁的人机交互点位，替代传统落地式操作站，解决车间地面空间局促、操作人员需随工位调整观察视角的实际问题。支架采用多杆并联支撑结构，顶部安装板用于固定操作按钮、急停开关、状态指示灯等操控元件，四个带标识的操作旋钮对应设备不同运行档位的切换功能，支撑段采用多根金属杆件分散受力，保证操作时的结构稳定性，避免按压操作时出现支架晃动影响操作精度的问题。底部设置的安装基座可与车间顶部的钢结构梁、设备上方的固定架进行刚性连接，安装时需保证基座安装面的水平度误差控制在合理范围内，避免长期受力不均导致杆件连接部位出现疲劳变形。支架的吊挂高度设计需匹配现场操作人员的站立操作高度，一般操作面板的中心高度距离操作人员站立地面保持在1.1米至1.3米区间，符合人体工程学操作范围，减少长时间抬臂或弯腰操作带来的疲劳感。支撑结构的杆件采用空心金属管材制作，在保证结构强度的同时降低整体自重，杆件与顶部安装板、底部基座的连接部位采用铰接加紧固的复合连接方式，可根据现场实际操作需求小范围调整操作面板的倾斜角度，适配不同身高操作人员的观察视线。面板边缘设置的挡边结构可避免操作时小零件、工具从面板边缘滑落，面板下方预留的走线空间可容纳操控元件的连接线缆，线缆沿支撑杆件内部或侧边走线槽排布，避免车间现场的油污、粉尘对线缆造成侵蚀，同时防止线缆外露被现场转运的工件、设备剐蹭破损。该支架的设计充分考虑工业现场的复杂工况，整体结构无突出尖锐棱角，所有连接部位均做倒角处理，避免操作人员走动、操作时发生磕碰受伤。在生产线布局调整时，该吊挂支架可通过调整底部基座的安装位置快速适配新的操作点位，相比落地式操作柜无需重新制作地面固定基础，大幅缩短工位调整的施工周期。结构受力计算阶段，需考虑操作人员按压操作时的垂直下压力、现场偶尔出现的侧向倚靠力，保证支架在额定受力范围内的形变量不超过操作精度允许的阈值，同时支撑杆件的排布避开操作人员的头部活动空间，避免操作时出现碰头的问题。面板上的操控元件安装孔位采用标准化尺寸设计，可兼容市面主流的工业按钮、旋钮、急停开关的安装尺寸，后续更换元件时无需重新对面板进行打孔加工，降低后期维护成本。支架整体表面采用喷塑处理，可抵御车间常见的油污、切削液飞溅腐蚀，延长结构的使用寿命，连接部位的紧固件均采用防松设计，避免设备运行产生的长期振动导致紧固件松动，引发结构安全隐患。
