离合器扭转弹簧三维结构设计

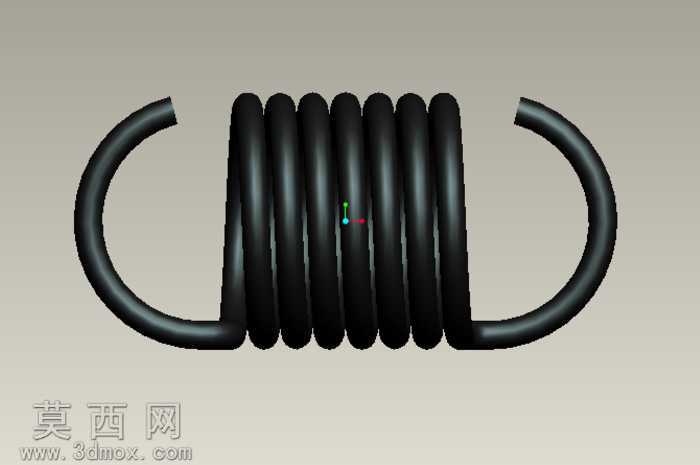

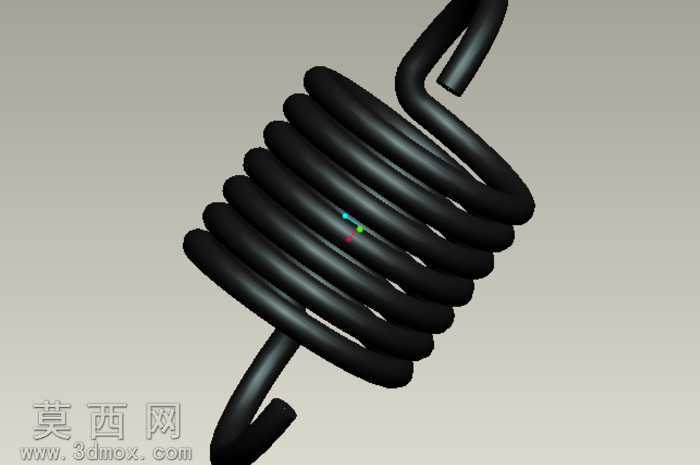

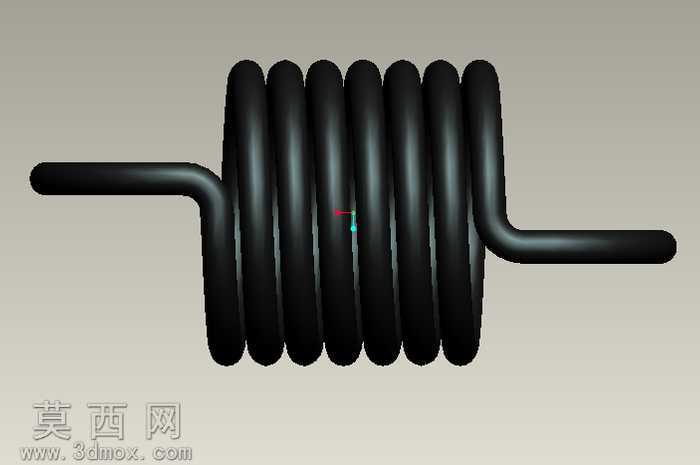

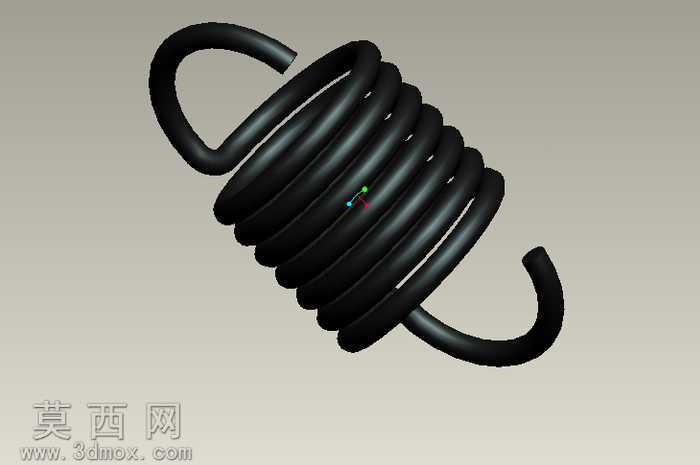

本模型为离合器配套使用的扭转弹簧三维结构，建模过程围绕扭转弹簧的实际工作特性展开，首先依据离合器的装配空间与载荷需求确定弹簧的基础参数：包括弹簧丝直径、有效圈数、弹簧中径、两端扭臂的弯折角度与伸出长度，确保模型完全匹配离合器的安装工况。建模时采用螺旋扫描特征生成弹簧的主体螺旋段，通过精准控制螺旋线的升角与螺距，还原弹簧圈之间的均匀间隙，保证弹簧受扭时各圈的受力分布均匀，避免出现圈间摩擦卡滞的问题。针对两端的扭臂结构，采用扫描混合与弯折特征进行构建，精准还原扭臂末端的弯钩形态，该弯钩结构用于与离合器的对应部件卡接固定，建模时严格控制弯钩的曲率半径与弯折角度，确保装配时扭臂能够顺利卡入安装位，同时避免弯折处出现应力集中的结构缺陷。材质设置上选用弹簧钢材质，渲染时赋予模型哑光黑色金属质感，通过调整材质的粗糙度与反光参数，还原弹簧经过发黑处理后的真实表面效果，同时添加细微的表面纹理，模拟弹簧加工过程中留下的轻微冷拔痕迹，提升模型的真实感。结构设计上充分考虑扭转弹簧的工作原理，扭臂与螺旋主体的过渡区域采用圆角过渡处理，避免应力集中导致的弹簧断裂失效，同时对弹簧的自由角度与受扭极限角度进行结构校验，确保模型的结构参数符合离合器弹簧的实际工作行程要求。整体建模过程严格遵循机械设计中弹簧的设计规范，每一处结构细节都对应实际弹簧的加工与装配要求，既保证了模型的外观还原度，也确保了结构参数的合理性，可用于离合器结构的装配校验、运动仿真演示以及相关机械结构的教学展示使用。
