带减重孔结构的尖齿传动链轮

项目分类:齿轮 发布时间:2021-10-29 ID:350258
  • 带减重孔结构的尖齿传动链轮
  • 带减重孔结构的尖齿传动链轮
  • 带减重孔结构的尖齿传动链轮

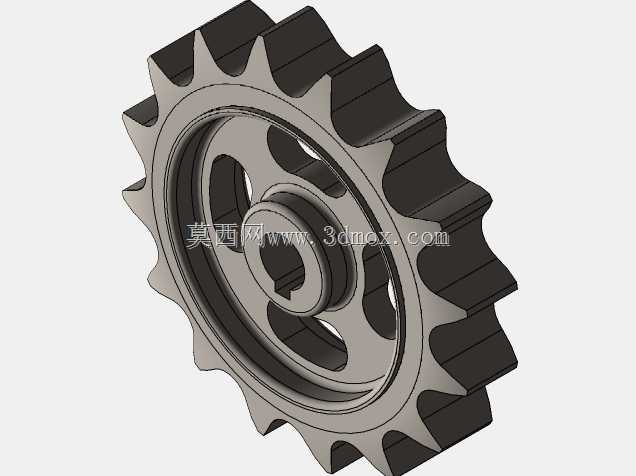

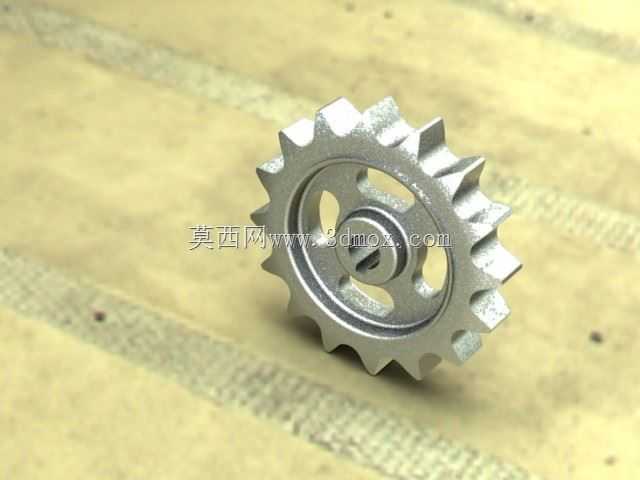

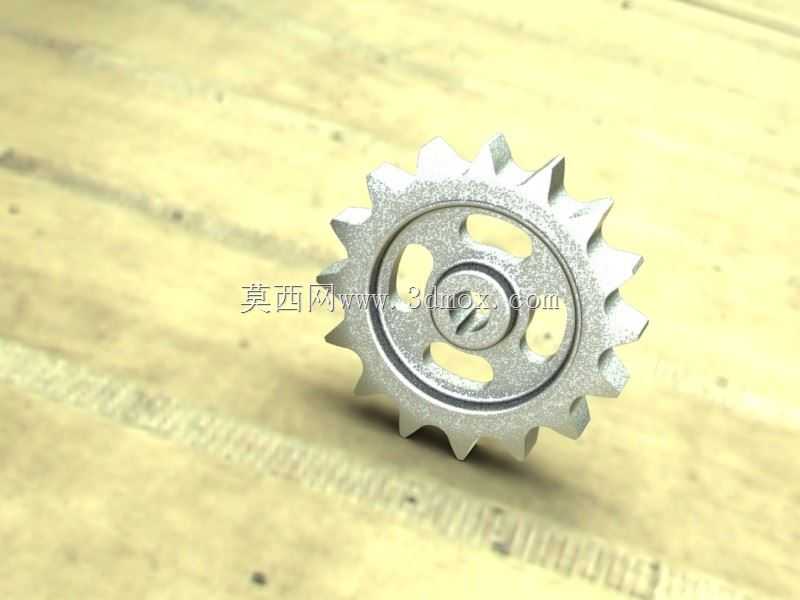

  这类带特殊尖齿廓形的链轮,常应用在中小载荷的间歇传动场景中,比如轻型输送线的分度驱动、小型专用设备的步进传动单元,和常规滚子链链轮不同,它的齿顶做了尖状修形,啮合时的切入角度更陡,在需要精准卡位的传动工位上,能减少链条跳齿的概率,尤其是输送带上带定位工装的工况,每次步进停位的重复定位精度能控制在更小的偏差范围内。从结构设计上看,轮体中心做了三处异形减重孔,不是随意开的通槽,孔的边缘都做了圆弧过渡,避免应力集中,在保证轮体整体抗弯、抗扭强度的前提下,尽可能降低了轮体自身的转动惯量,对于频繁启停的传动工位来说,更小的转动惯量能减少驱动电机的启动冲击,也能降低传动过程中的惯性损耗,提升整套传动机构的响应速度。

  轮体的安装基准是中心的带键槽轴孔,轴孔和轮毂的同轴度公差需要控制在IT7级以内,不然装配后会出现轮体径向跳动,啮合时链条会出现周期性张紧松弛,不仅会产生异常噪音,长期运行还会加速齿面和链条销轴的磨损。齿面的廓形是按照配套链条的节距、滚子直径做的参数化拟合,每个齿的齿厚、齿槽深度都经过啮合验算,保证链条滚子能顺利啮入齿槽,不会出现卡滞或者脱链的情况,齿顶的尖状结构做了微小的倒角处理,避免装配或者检修时划伤操作人员,也能减少啮合初期的齿面接触应力集中。安装边界上,这类链轮的轴向定位靠轴肩和锁紧挡圈配合,轮体的轮毂长度要匹配对应安装轴的轴段长度,不能超出轴段长度导致锁紧件无法压紧,也不能过短导致轮体轴向窜动。

  轮体的外径尺寸要和周边的防护壳体预留足够的安全间隙,一般径向间隙不小于5mm,避免运行过程中轮体受热膨胀或者出现微小窜动时剐蹭壳体。在实际选型应用中,这类链轮适合搭配小节距的精密滚子链,运行线速度不超过2m/s的工况,环境温度在-10℃到60℃之间,不适合在有强腐蚀介质或者多粉尘无密封的场景下长期使用,如果要在粉尘较多的车间使用,需要额外加装链轮防护罩,同时定期给齿面和链条加注润滑脂,减少磨粒磨损。设计建模的时候,要先确定链轮的基本参数:节距、齿数、滚子直径、轴孔直径、键槽尺寸,先绘制轮体的基圆、齿根圆、齿顶圆,再通过参数方程生成每个齿的廓形曲线,阵列后得到完整的齿形轮廓,之后绘制轮毂和减重孔的结构,所有的棱边都要做倒圆角处理,

  尤其是减重孔的内边缘和齿根位置,这些位置是应力集中的高发区,倒圆角半径不能小于1.5mm,不然长期受交变载荷作用容易出现疲劳裂纹。建模完成后还要做干涉检查,确认链轮和周边的轴、轴承、机架结构没有装配干涉,转动过程中不会和相邻的零部件发生碰撞,还要做简单的静力学仿真,验证额定扭矩下轮体的最大应力是否低于材料的许用应力,变形量是否在允许范围内,保证设计的结构满足实际使用的强度要求。
