多直径阶梯式传动滑轮结构设计

　　在常规带传动系统的布局里，很多场景不需要复杂的变速齿轮箱就能实现多档位转速输出，阶梯滑轮就是这类需求下非常典型的传动部件，常见于台式钻床、小型车床、木工带锯这类需要手动切换传动比的台式加工设备，也会用在部分轻工输送线、小型农用机械的动力传递环节，靠不同直径的轮槽匹配同规格三角带，就能在不更换带轮的情况下快速调整从动轴的输出转速，结构简单可靠，维护成本极低，对小型设备的成本控制非常友好。

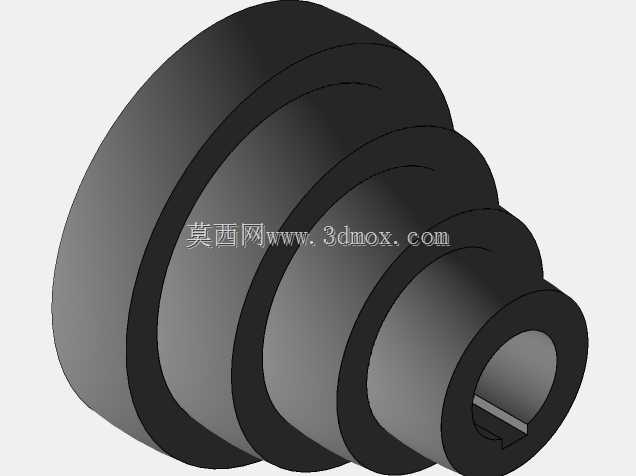

　　从实际使用的功能逻辑来看，这款阶梯滑轮采用四级阶梯直径的同轴布局，从安装端到自由端轮径逐级递减，每一级轮缘都做了适配标准三角带的弧面槽型，槽角匹配常规A型三角带的楔角，保证皮带贴合时的接触面积足够，减少传动打滑的概率。中心的安装孔做了键槽结构，是典型的平键周向固定设计，装配时直接套在对应直径的传动轴上，靠平键传递扭矩，不需要额外的复杂锁紧结构，轴端加装普通轴端挡圈就能完成轴向限位，安装拆卸都很方便，适合车间现场的快速维护调整。

　　做这类阶梯滑轮的结构设计时，首先要考虑的是各级轮径的传动比匹配，要结合动力源的额定转速、从动端需要的几档常用转速来反推每一级的直径差，不能随意设定轮径尺寸，否则会出现转速档位间隔不合理，要么相邻档位转速差太小没有调速意义，要么差太大导致设备运行扭矩不匹配。其次要考虑轮体的重量平衡，因为是同轴回转件，各级轮缘的壁厚要尽量均匀，避免高速转动时出现偏心振动，尤其是用在金属切削类设备上的时候，动平衡不好会直接导致加工件出现振纹，影响加工精度。这款模型的轮体采用实心台阶式结构，没有做多余的减重孔，就是考虑到小型设备的带轮转速不算极高，实心结构的刚性更好，加工工艺也更简单，直接用圆钢车削就能完成加工，不需要额外的铸造成型步骤，小批量制作的时候成本优势很明显。

　　从安装边界的角度来说，这类阶梯滑轮的轴向总长度要匹配设备上两轴的中心距以及皮带的可调整行程，装配时要保证各级轮槽的中心面和对应从动带轮的轮槽中心面共面，偏差不能超过皮带宽度的2%，否则会加速皮带的侧面磨损。轮体最大直径的外圆要和设备的防护罩内壁保留足够的安全间隙，一般至少留10mm以上的距离，避免运行过程中轮体蹭到防护罩产生异响或者磨损。另外中心孔的键槽尺寸要严格对应传动轴的平键规格，键槽的对称度公差要控制在0.02mm以内，保证装配时平键能顺利滑入，不会出现卡滞或者键侧间隙过大导致的传动冲击。

　　实际选型使用的时候，还要注意每一级轮径对应的传递扭矩上限，直径越小的轮槽，对应的传动比越大，从动端的输出扭矩越高，这时候要校核最小直径轮缘的强度，避免负载过大导致轮缘开裂。轮槽的表面粗糙度要控制在Ra3.2左右，太光滑会降低皮带和轮槽的摩擦力容易打滑，太粗糙则会加速皮带的磨损，缩短三角带的使用寿命。这款阶梯滑轮的结构没有多余的复杂特征，所有台阶过渡处都做了小圆角处理，避免应力集中，长期承受交变载荷的时候也不容易在台阶位置出现疲劳裂纹，完全能满足小型机械设备日常传动的使用需求。
