简易三辐式转向操控手轮结构设计

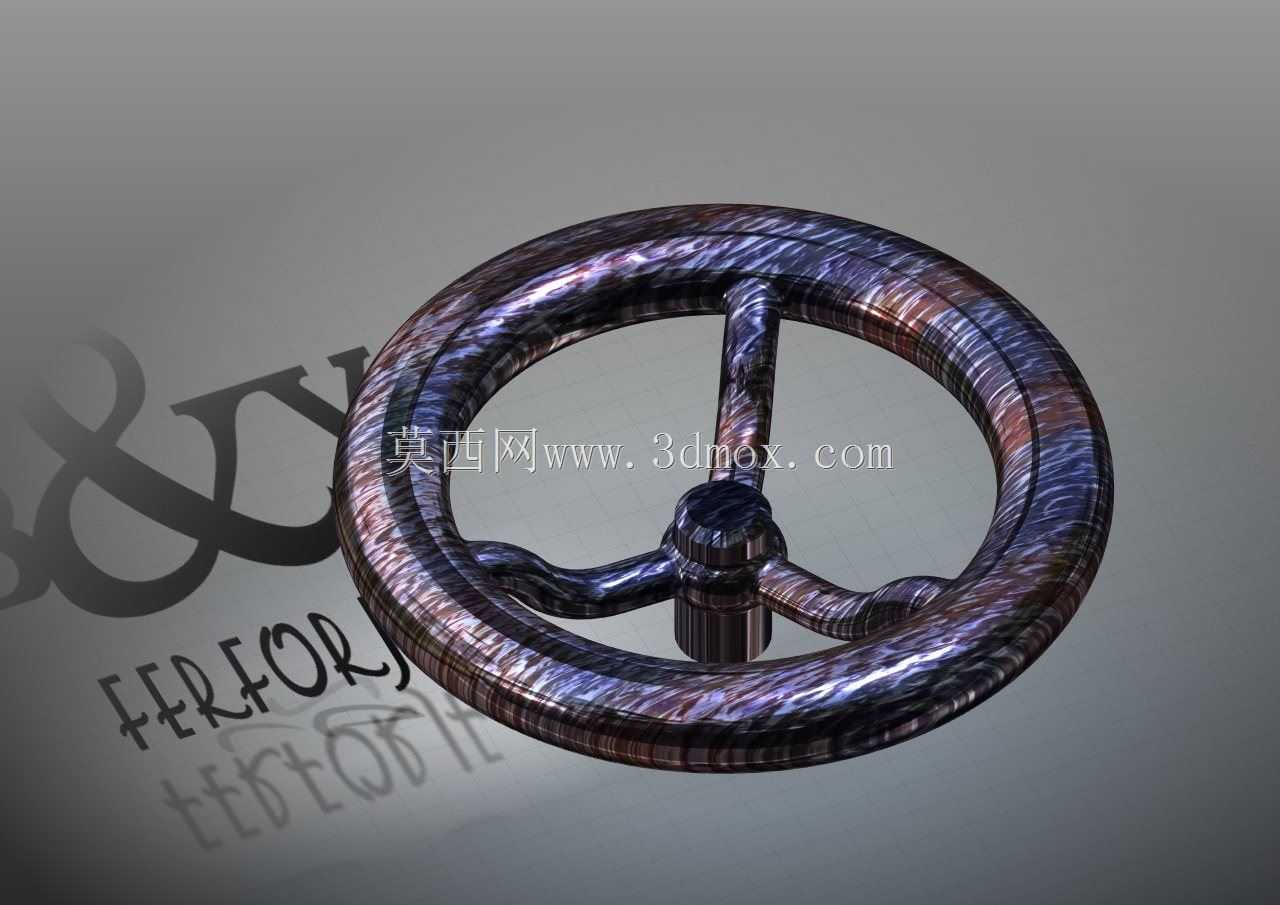

这类三辐式简易转向手轮，常被应用在小型工业设备、老式农用机具、轻型特种作业车辆的转向操控环节，也会出现在部分需要手动微调行程的机床进给、阀门调节工位上，核心作用是将操作人员手部施加的圆周扭矩，通过中心的连接轴套传递到下方的转向传动机构，实现行进方向调整或者机构行程的精准控制。从实际使用场景来看，这类手轮不需要匹配助力转向结构，完全依靠人力操作，因此设计时首先要考虑握持的施力合理性：轮圈采用整圈闭合的圆弧截面，截面直径适配成年人手掌抓握的弧度，长时间握持施力不会产生明显的硌手应力集中，轮圈表面做哑光防滑处理，即使手部沾有少量油污、灰尘，也能保证足够的摩擦力，避免操作时打滑脱手。三根辐条采用非对称的曲面过渡设计，并非完全平直的径向连接，这种结构一方面可以在不额外增加壁厚的前提下提升整体抗扭刚度，当操作人员施加较大转向力矩时，辐条不会产生明显的形变回弹，保证操控的精准度；另一方面曲面造型可以避让手部抓握轮圈时的指关节空间，打满方向时手指不会被辐条剐蹭，操作流畅度更好。中心的连接轴套是整个手轮的受力核心，轴套内部预留标准的键槽安装位，可以和不同直径的转向传动轴通过平键实现周向固定，轴套下端面设计有定位止口，安装时可以直接卡在转向柱的定位台阶上，保证手轮和传动轴的同轴度，避免高速转动时出现偏心抖动的问题。从安装边界来看，这类手轮的整体外径控制在适配人力操作的合理区间，既不会因为直径过小导致操作时需要施加过大的手力，也不会因为直径过大占用过多的安装空间，周边预留的转动间隙只需要略大于手轮外径即可，不需要额外预留过多的避让空间，适配安装在空间紧凑的操控台或者驾驶位前方。设计过程中需要重点考量受力分布：转向时的扭矩从轮圈通过辐条传递到中心轴套，辐条和轮圈、辐条和轴套的连接位置都做了大圆角过渡，避免应力集中导致长期使用后出现疲劳断裂，整个结构采用一体成型的工艺逻辑，没有额外的拼接焊缝或者紧固件，整体结构强度更稳定，在户外颠簸、频繁正反转向的工况下也不会出现连接件松动的问题。和常见的乘用车方向盘不同，这类简易手轮没有预留多功能按键、安全气囊的安装位，结构更简洁可靠，维护成本极低，只需要定期检查中心轴套的固定螺母是否松动即可，不需要复杂的保养流程，非常适合应用在对可靠性要求高、使用环境复杂、维护条件有限的作业场景中。在实际选型适配时，只需要确认中心轴套的内孔直径、键槽尺寸和待安装的传动轴尺寸匹配，同时确认手轮的转动范围内没有其他管线、结构件干涉，就可以直接安装使用，不需要额外做结构修改，适配性较强。
