三叶指尖陀螺结构设计三维数模

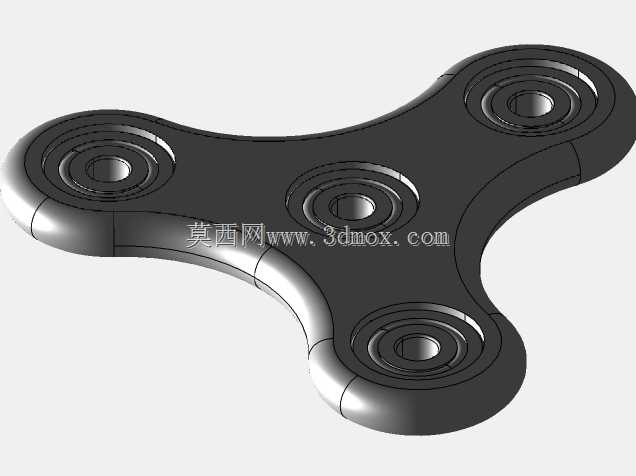

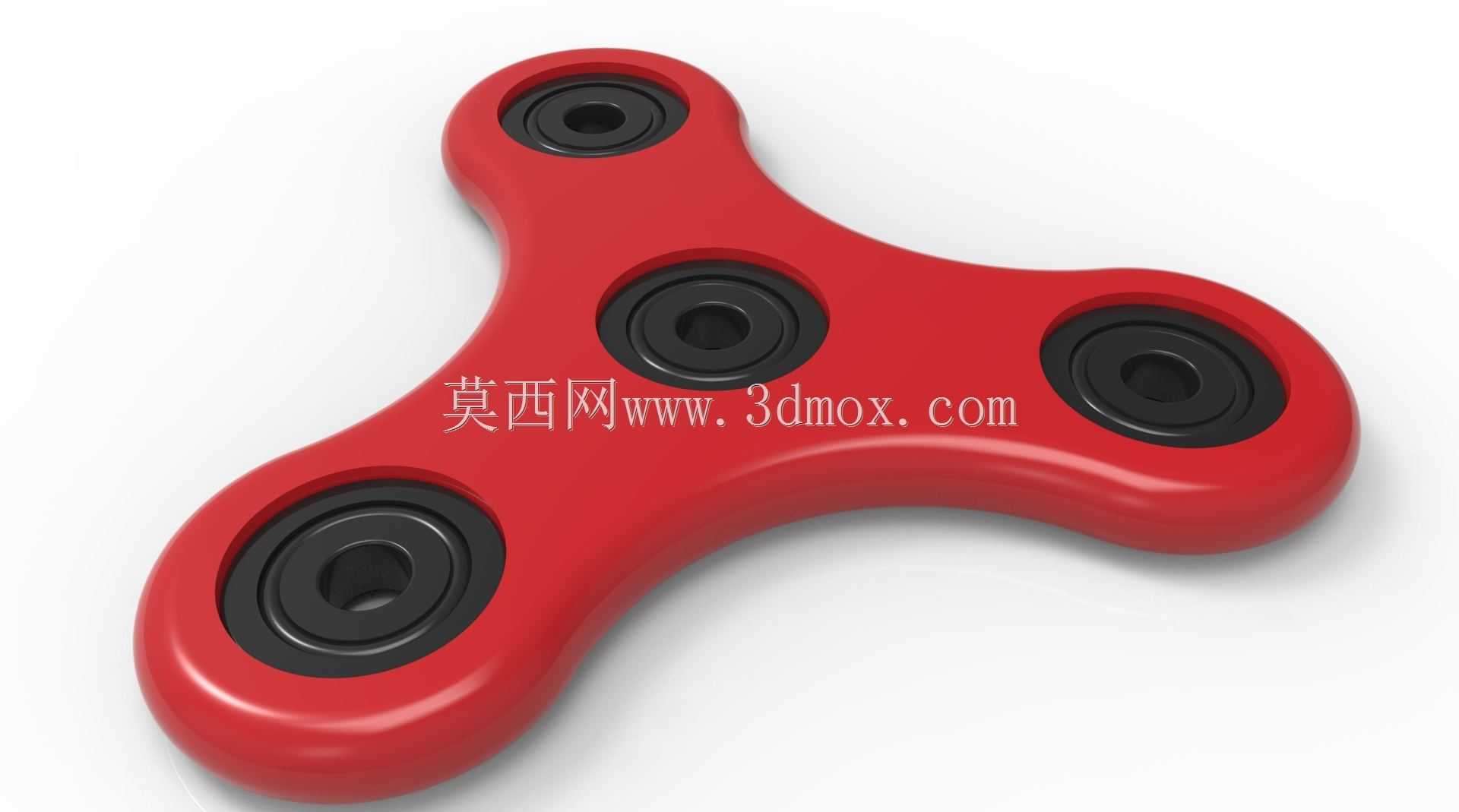

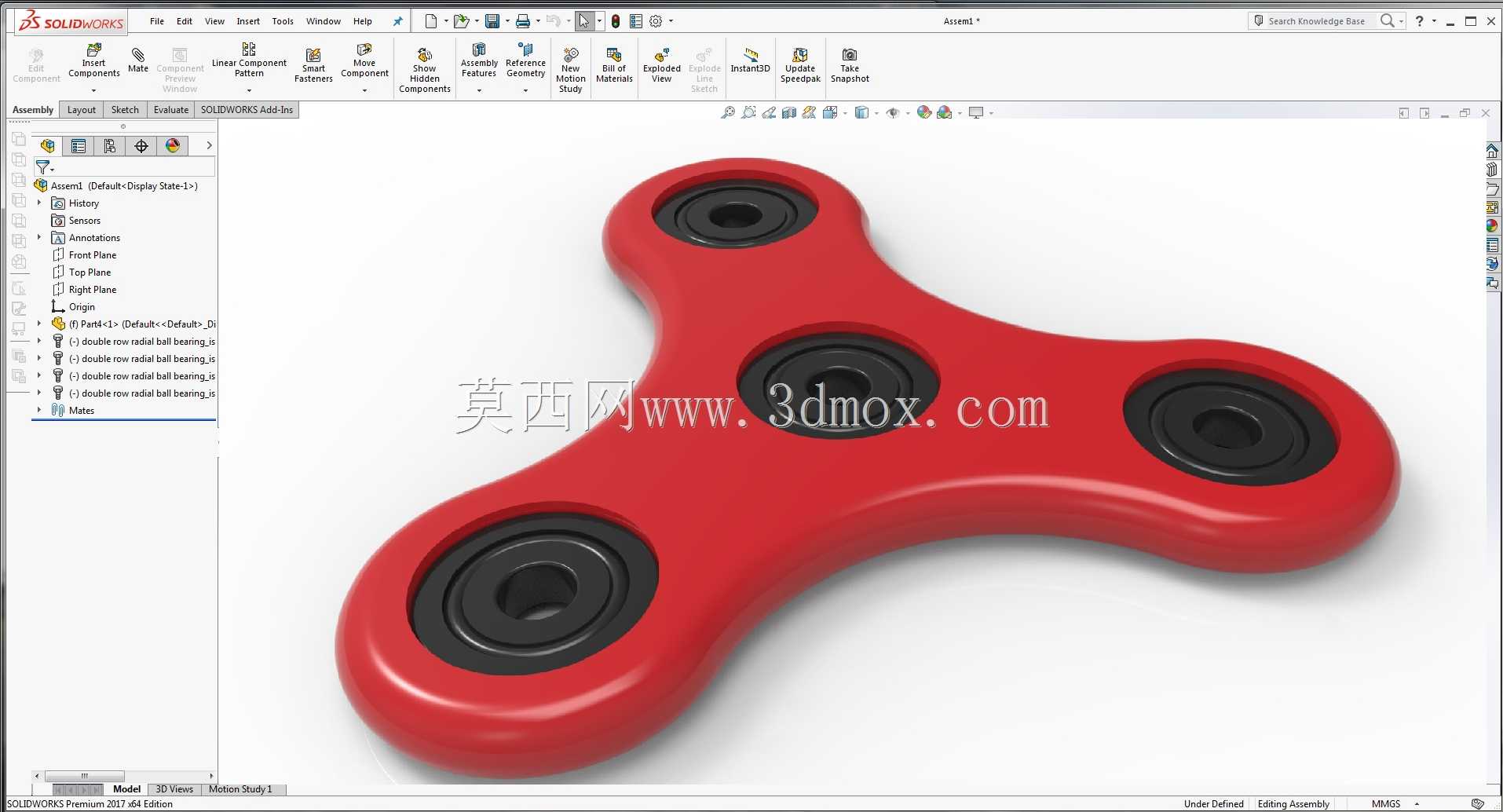

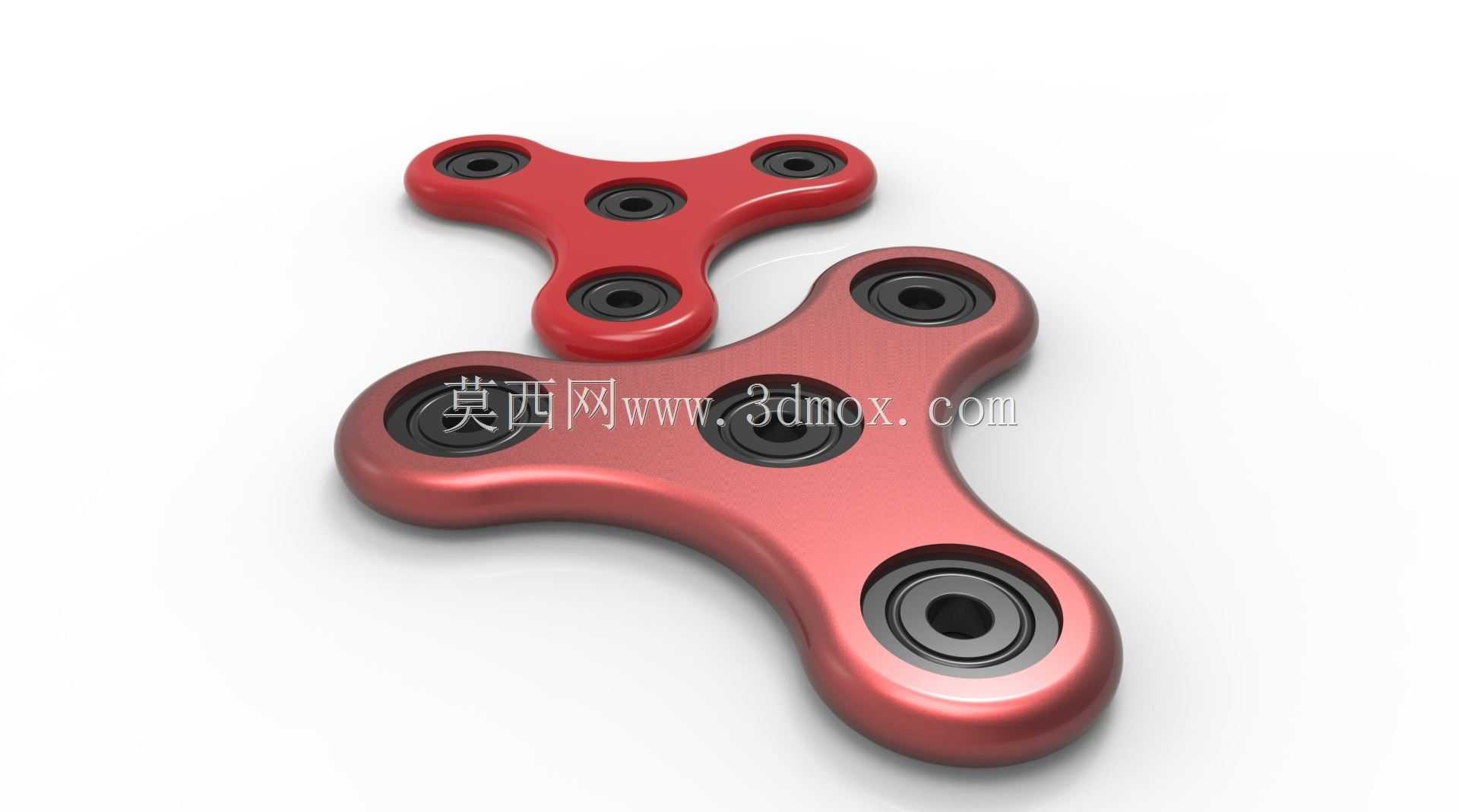

这款三叶式指尖旋转玩具的结构设计，核心围绕手持把玩的实际使用场景展开，日常使用中用户可通过单指夹持中心位置，拨动外侧叶瓣实现长时间稳定旋转，多用于日常办公间隙的注意力调节、手部放松，也可作为机械结构认知的简易教学载体，直观展示轴承转动、动平衡调校的基础原理。从结构设计逻辑来看，整体采用对称三叶布局，三个叶瓣沿中心呈120度均匀分布，这种布局的核心考量是旋转过程中的动平衡控制，避免因质量分布不均产生偏摆、抖动，影响旋转时长与握持手感。中心位置预留标准轴承安装位，四个轴承安装孔的同轴度公差控制在0.02mm以内，确保轴承压装后无卡滞，转动顺滑。每个叶瓣末端同样设置轴承嵌装槽，一方面通过外置轴承的配重作用提升整体转动惯量，延长单次旋转的持续时间，另一方面金属轴承的配重也能进一步优化整体质量分布，降低旋转时的振动感。外形尺寸设计充分贴合成人手掌握持习惯，整体最大回转直径控制在75mm，单叶厚度8mm，中心夹持位置做内凹圆弧处理，圆弧半径匹配成人指腹的接触弧度，长时间夹持不会产生硌手的不适感。边缘位置全部做R2圆角过渡，既避免尖锐边角划伤手部，也能在旋转过程中降低风阻，减少不必要的动能损耗。安装边界方面，所有轴承安装孔采用过盈配合设计，过盈量控制在0.01-0.03mm，压装时无需额外粘接剂即可实现轴承与主体的牢固固定，同时也方便后期更换轴承维护。主体结构采用一体化成型设计，无额外拼接结构，避免拼接缝隙带来的强度问题与转动不平衡问题。建模过程中优先对中心安装孔做基准定位，再以此为基准阵列生成三个叶瓣结构，确保三个叶瓣的形位公差完全一致，每个叶瓣的质量偏差控制在0.1g以内，从建模源头保障动平衡性能。叶瓣的曲面造型采用流线型过渡，从中心位置向末端逐渐收窄再做圆弧收尾，曲面曲率连续无突变，既保证外观的流畅感，也能在转动时减少空气紊流带来的噪音与阻力。实际使用场景中，这类结构除了作为休闲把玩的玩具，也可用于机械入门教学中演示转动惯量、动平衡、轴承配合等基础机械知识点，学生可通过拆解、组装、调整配重的过程，直观理解机械结构的基础设计逻辑。在结构强度校核上，主体壁厚均匀控制在3mm以上，轴承安装位周边做局部加厚处理，避免压装轴承时出现开裂变形，日常跌落、磕碰场景下也不易出现结构损坏。转动阻尼的控制主要通过轴承选型与安装配合精度实现，无需额外添加阻尼结构，依靠轴承自身的转动精度即可实现顺滑无卡顿的旋转体验，正常使用状态下单次拨动后的旋转时长可维持在2分钟以上。
